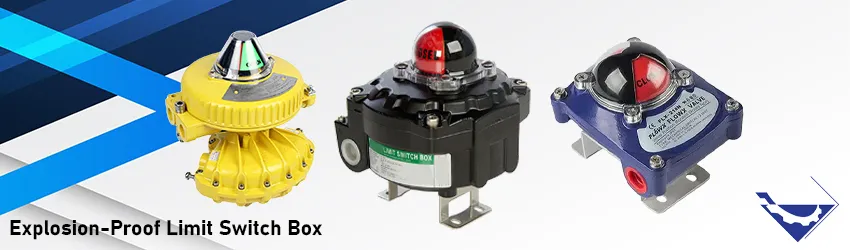

سوئیچ باکس ضد انفجار

توضیحات

سوئیچ باکس ضد انفجار، یک تجهیز الکترومکانیکی است که برای تشخیص موقعیت باز و بسته بودن شیرها و تجهیزات مکانیکی استفاده می‌شود. این سوئیچ باکس معمولاً روی اکچویتور های شیرهای قطع و وصل، عملگرهای خطی و سایر تجهیزات مکانیکی نصب می‌شود.

عملکرد این تجهیز به این صورت است که در هنگام رسیدن موقعیت شیر کنترلی به موقعیت مورد نظر، یک سیگنال سوئیچ تولید می‌شود و این سیگنال به اتاق کنترل ارسال می‌شود. همچنین، سوئیچ باکس ها می‌توانند به صورت محلی در قسمت بالای خود موقعیت شی را نشان دهند.

سوئیچ باکس ضد انفجار

عملکرد لیمیت سوئیچ باکس ضد انفجار:



سوئیچ باکس ها علاوه بر اینکه دارای یک نمایشگر است دارای دو قسمت مکانیکی و الکتریکی است که هر کدام وظایف خاص خود را انجام می‌دهند.

قسمت مکانیکی لیمیت سوئیچ باکس، حرکت یا عدم حرکت یک شیر را تشخیص می‌دهد. قسمت الکتریکی آن، وظیفه سوئیچ و تغییر وضعیت در کنتاکت الکتریکی را دارد. این لیمیت سوئیچ باکس به طور عمده برای شیرهای روتاری استفاده می‌شود که با عملگرهای رک و ترنیون عمل می‌کنند.

به عنوان مثال، وقتی یک شیر توپی در حالت باز است، لیمیت سوئیچ نیز وضعیت باز یا “OPEN” را نمایش می‌دهد. اما وقتی شیر توپی بسته می‌شود، لیمیت سوئیچ توسط شافتی که به محور اصلی اکچویتور شیر متصل است، از “OPEN” به “CLOSE” تغییر وضعیت می‌دهد. و یک کنتاکت الکتریکی را قطع یا وصل می‌کند. این تغییر وضعیت به صورت محلی روی لیمیت سوئیچ قابل مشاهده است.

سوئیچ ضد انفجار

در کل، لیمیت سوئیچ ها پس از رسیدن به وضعیت مشخصی که از قبل تنظیم می شوند، یک سوئیچ را تغییر وضعیت می‌دهند. و آن را در قالب یک سیگنال دیجیتالی به سیستم کنترلی ارسال می‌کنند. همچنین، این سیگنال سوئیچ و کنتاکت‌های الکتریکی می‌توانند برای کنترل تجهیزات دیگر مانند پمپ و موتورها استفاده شوند.

ویژگی ضد انفجار بودن در لیمیت سوئیچ ها به نوع کنتاکت الکتریکی و میزان آمپر سوئیچ برمیگردد. در سرویس ها و محیط هایی که خطرناک محسوب میشوند و محیط های انفجاری هستند، استفاده از تجهیزات ضد انفجار یکی از مهمترین الزامات کاربردی میباشد. به همین جهت در انتخاب سوئیچ باکس نیز باید دقت شود که حتمآ از ویژکگی ضدانفجاری (Ex) برخوردار باشد.

انواع سوئیچ باکس:

لیمیت سوئیچ ها در دو نوع مکانیکی و پراکسیمیتی (الکترونیکی) وجود دارند. هر کدام از این نوع ها دارای ویژگی ها و کاربردهای خاص خود هستند:

  • لیمیت سوئیچ باکس مکانیکی: لیمیت سوئیچ مکانیکی از تماس مکانیکی مستقیم با پلاگ شیر استفاده می‌کند تا سیگنال سوئیچ را تولید کند. این نوع سوئیچ ها به طور فیزیکی با حرکت یا تغییر موقعیت پلاگ شیر، سیگنال را تولید می‌کنند. آنها معمولاً برای کنترل حرکتی دقیق و مکانیکی در استفاده های صنعتی مورد استفاده قرار می‌گیرند.
  • لیمیت سوئیچ باکس پراکسیمیتی: لیمیت سوئیچ پراکسیمیتی یا سوئیچ های الکترونیکی از سنسورهای الکترونیکی مجاورتی (Proximity) یا نوری (Optical) برای تشخیص حرکت اشیاء استفاده می‌کنند. این نوع سوئیچ ها بدون نیاز به تماس فیزیکی و مکانیکی با اشیاء، با استفاده از فناوری های الکترونیکی تغییرات میدان الکترومغناطیسی یا نور را تشخیص می‌دهند. آنها معمولاً در محیط های صنعتی با شرایط کاری سخت و نیاز به حساسیت بالا استفاده می‌شوند. هر نوع لیمیت سوئیچ باکس (مکانیکی یا پراکسیمیتی) بر اساس نیاز و کاربرد خاص خود در صنعت و سیستم های کنترلی استفاده می‌شود.

سوئیچ باکس مکانیکی

عملکرد لیمیت سوئیچ باکس ضد انفجار:

لیمیت سوئیچ باکس مکانیکی یکی از تجهیزات الکترومکانیکی است که در کنترل ولو ها و شیرهای صنعتی استفاده می‌شود. این سوئیچ باکس توسط حرکت مکانیکی یک شیر کنترلی، مانند شیرهای ON/OFF یا شیرهای روتاری، فعال می‌شود. با حرکت شافت شیر، لیمیت سوئیچ مکانیکی یک مدار الکتریکی را قطع یا وصل می‌کند.

علاوه بر قطع و وصل مدارهای الکتریکی، لیمیت سوئیچ ها همچنین قادر به نمایش موقعیت شیرهای ON/OFF یا شیرهای با حرکت ربع گرد (شیرهای روتاری) هستند. این به معنای این است که وقتی شیر در وضعیت باز یا کلوز قرار می‌گیرد، سوئیچ باکس مکانیکی این وضعیت را نشان می‌دهد.

نوع سوئیچ مکانیکی اکثراً Single Pole Double Throw (SPDT) است، یعنی دارای یک پین و دو حالت قطع و وصل است. این نوع سوئیچ مکانیکی به طور معمول برای کنترل ولو ها و شیرهایی که نیاز به تغییر وضعیت دارند، مورد استفاده قرار می‌گیرد.

با استفاده از لیمیت سوئیچ باکس، می‌توان موقعیت شیرها و ولو ها را کنترل کرد. و سیگنال الکتریکی دریافت و سیستم کنترل را فعال یا غیرفعال کرد. این سیگنال الکتریکی می‌تواند به عنوان ورودی برای سیستم کنترل استفاده شود. تا وضعیت شیرها و ولوها را کنترل کند و به طور مثال، فرآیندی را متوقف یا راه‌اندازی کند.

لیمیت سوئیچ باکس به دلیل قابلیت استفاده در شرایط صنعتی سخت، پایداری و ایمنی بالا، مقاومت در برابر لرزش و ضربه، و قابلیت نمایش موقعیت شیر ها و ولو ها، در بسیاری از صنایع مانند صنعت خودروسازی، صنایع نفت و گاز، صنعت غذا و دارو، و صنعت فلزات استفاده می‌شود.

سوئیچ باکس مکانیکی

مزایا و معایب لیمیت سوئیچ باکس ضد انفجار

استفاده از لیمیت سوئیچ مکانیکی می‌تواند بهبود قابل توجهی در عملکرد و کارایی سیستم کنترلی و شیرآلات داشته باشد. با استفاده از این سوئیچ باکس ها، خطاهای انسانی در تنظیم و کنترل شیرآلات کاهش می‌یابد و عملکرد سیستم به دقت بیشتری انجام می‌شود.

علاوه بر این، لیمیت سوئیچ باکس های مکانیکی قادر به افزایش سرعت سیستم کنترلی و بهبود راندمان شیرآلات هستند. با داشتن تکنولوژی مکانیکی، این سوئیچ باکس ها قادر به سرعت بالا در تشخیص واقعیت وضعیت شیرها هستند و به طور دقیق عمل می‌کنند.

در مورد استهلاک قطعات مکانیکی لیمیت سوئیچ باکس های مکانیکی، ممکن است در سرویس هایی که سرعت و تعداد باز و بسته شدن شیر زیاد است. استهلاک قطعات مکانیکی بیشتری رخ دهد و عمر کاری کاهش یابد. اما نوع لیمیت سوئیچ پراکسیمیتی که بدون قسمت متحرک استفاده می‌شود، عمر کاری بالاتری دارد و نیاز به تعمیرات و نگهداری کمتری دارد.

بنابراین، در انتخاب بین لیمیت سوئیچ مکانیکی و لیمیت سوئیچ پراکسیمیتی، باید نیازها و شرایط کاری خاص خود را در نظر بگیرید تا بهترین گزینه را انتخاب کنید.

سوئیچ باکس مکانیکی

خرید لیمیت سوئیچ ضد انفجار

برای خرید لیمیت سوئیچ باکس ضد انفجار باید به مواردی مانند نوع کنتاکت سوئیچ، آمپر و حتی نوع استاندارد ضد انفجاری توجه کرد. علاوه بر این مواردی شامل جنس بدنه، نوع نصب، ولتاژ کاری نیز از مواردی هستند که باید به آنها در هنگام خرید لیمیت سوئیچ باکس توجه کرد.

قیمت سوئیچ باکس ضد انفجار

قیمت یک سوئیچ باکس ضد انفجار به موارد و پارامترهای مختلفی شامل جنس بدنه، نوع سوئیچ یا کنتاکت، برند و کشور تولید کننده بستگی خواهد داشت. لیمیت سوئیچ باکس هایی با استاندارد های ضد انفجاری مناطق خطرناک zone 0 و متریال های استیل دارای قیمت های بالاتری نسبت به سوئیچ باکس های معمولی خواهند داشت.

تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ  و سوئیچ باکس ضد انفجار با بهترین قیمت و کیفیت به فروش می رساند.
