سوئیچ باکس نوجیکس

سوئیچ باکس نوعی وسیله کنترل الکتریکی است که برای کنترل حرکت ماشین آلات یا تجهیزات بکار میرود. این تجهیز شامل یک محفظه حاوی یک یا چند لیمیت سوئیچ است که دستگاه های مکانیکی هستند و برای تشخیص وجود یا عدم وجود یک جسم بکار میروند.

توضیحات

در این مطلب قصد داریم به بررسی سوئیچ باکس نوجیکس بپردازیم. به همین منظور طبق روال معمول در ابتدا سوئیچ باکس را به طور کلی معرفی میکنیم. سپس سوئیچ باکس برند نوجیکس را بررسی میکنیم.



سوئیچ باکس نوجیکس



سوئیچ باکس چیست؟

سوئیچ باکس نوعی وسیله کنترل الکتریکی است که برای کنترل حرکت ماشین آلات یا تجهیزات بکار میرود. این تجهیز شامل یک محفظه حاوی یک یا چند لیمیت سوئیچ است که دستگاه های مکانیکی هستند و برای تشخیص وجود یا عدم وجود یک جسم بکار میروند.

سوئیج باکس یا همان لیمیت سوئیچ باکس معمولاً به ماشین یا تجهیزاتی که کنترل می‌کند متصل می شود و بر اساس موقعیت جسم تحت نظارت، برای فعال یا غیرفعال کردن عملکردها یا یک حرکات خاص بکار می رود.

لیمیت سوئیچ باکس ها اغلب در تنظیمات صنعتی کاربرد دارند. اما می توان آنها را در کاربردهای دیگری مانند درب های اتوماتیک و آسانسورها نیز یافت.

بکارگیری این تجهیزات برای کنترل دقیق و مطمئن حرکت ماشین آلات و تجهیزات سودمند است و می توانند به اطمینان از ایمنی کارگران و تجهیزات کمک کند.

همانطور که ذکر شد، لیمیت سوئیچ باکس دستگاهی است که موقعیت قطع یا وصل بودن شیر را نشان می دهد و سیگنال تأیید موقعیت را فیدبک می دهد. لیمیت سوئیچ ها اغلب در کنار شیر هستند و جرئی از تجهیرات ریموت کلاس بندی میشوند.

این تجهیزات سیگنال هایی را به کامیپوترهای داخلی ارسال می کنند. یک لیمیت سوئیچ همچنین دارای یک نشانگر موقعیت در بالای خود است که قطع یا وصل بودن شیر را نشان می دهد. به این ترتیب هنگامی که اپراتورهای موجود در تاسیسات نزدیک شیر هستند به صورت بصری اطلاعاتی دریافت میکنند نشان میدهد که شیر باز است یا بسته است.

سوئیچ باکس نوجیکس

سوئیچ باکس مکانیکی  و سوئیچ باکس پراکسیمیتی از انواع سوئیچ باکس ها به شمار می رود.

نصب سوئیچ باکس نوجیکس

نصب این تجهیز دارای 4 گام است که در این قسمت هرکدام را به طور مختصر توضیح میدهیم.

  • سوار کردن سوئیچ باکس روی ولو کنترلی: برای سوار کردن این تجهیز بسته به طراحی لیمیت سوئیچ و محرک، ممکن است لازم باشد یک براکت، یک کوپلینگ یا یک اکستنشن شفت (Shaft extension) را برای اتصال آنها به یکدیگر بکار برید.
  • گام دوم سیم کشی سوئیچ باکس: نمودار سیم کشی شرکت محصول را مطالعه کنید و کابل ها و کانکتورهای مناسب را بکار گیرید. اطمینان حاصل کنید که پلاریته و ریتینگ ولتاژ و جریان صحیح است و سیم ها عایق و محکم هستند.
  • مرحله بعدی تنظیم نقاط سوئیچ باکس، که موقعیت های شیر کنترل است و لیمیت سوئیچ را برای ارسال سیگنال فعال می کند. می توانید این کار را با حرکت دستی شیر کنترل به موقعیت های کاملاً وصل و کاملاً قطع و تنظیم بادامک ها یا پیچ های روی لیمیت سوئیچ تا زمانی که با سوئیچ ها اتصال پیدا کنند، انجام دهید.
  • پس از تنظیم نقاط سوئیچ، باید سوئیچ حد را کالیبره کنید تا دقت و تکرارپذیری آن تایید شود. می توانید این کار را با اعمال یک سیگنال ورودی مشخص به شیر کنترل و اندازه گیری سیگنال خروجی لیمیت سوئیچ انجام دهید.

بعد از نصب حتما سوئیچ باکس باید تست شود که از صحت عملکرد آن اطمینان حاصل گردد.

سوئیچ باکس نوجیکس نصب سوئیچ باکس

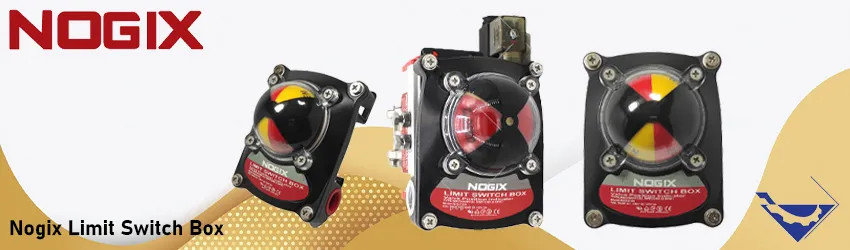

معرفی سوئیچ باکس نوجیکس (Nogix)

در این قسمت به بررسی مشخصات فنی و ویژگی های سوئیچ باکس برند نوجیکس مدل NOG210N می پردازیم. این تجهیز، محصول کشورچین میباشد.

جنس بدنه: فلزی

مدل: NOG210N

دارای نشانگر موقعیت پیوسته

دارای یک سیستم CAM فنری برای تنظیم

دارای استاندارد نفوذ IP67

دارای قابلیت تنظیم

سازگار با تمام اکچویتورهای پنوماتیک



اکچویتور پنوماتیک نوجیکس

سوئیچ باکس تاپ ورکس





تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان  انواع لیمیت سوئیچ باکس، پوزیشنر و سایر تجهیزات پایپینگ و ابزار دقیق می باشد. لطفا جهت کسب اطلاعات بیشتر در خصوص محصولات با کارشناسان ما تماس حاصل فرمایید.
