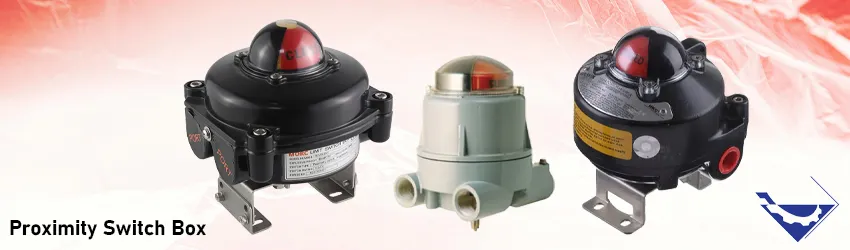

سوئیچ باکس پراکسیمیتی

توضیحات

سوئیچ باکس پراکسیمیتی یا لیمیت سوئیچ باکس پراکسیمیتی از تجهیزاتی است که در کنار کنترل ولو برای تشخیص موقعیت باز و یا بسته بودن شیر بکار میرود. در این مطلب ضمن آشنایی با این محصول برخی مشخصات فنی آن را نیز بررسی خواهیم کرد.



لیمیت سوئیچ باکس چیست؟



همانطور که پیشتر بیان شد، لیمیت سوئیچ باکس برای تولید سیگنال سوئیچ در همراهی با کنترل ولو بکار میرود. عملکرد این تجهیز به این صورت است که به محض رسیدن موقعیت شیر کنترلی به موقعیت مورد نظر یک سیگنال سوئیچ تولید میشود. این سیگنال به اتاق کنترل ارسال میشود. سوئیچ باکس ها همچنین میتوانند به صورت لوکال در قسمت فوقانی خود موقعیت شی را نشان دهند.

انواع سوئیچ باکس



در حالت کلی دو نوع سوئیچ باکس وجود دارد. سوئیچ باکس مکانیکی و سوئیچ باکس پراکسیمیتی. هرکدام از این دو نوع مزایا و معایب مخصوص به خود را دارا هستند. طرز عملکرد آن ها با یکدیگر متفاوت است. در سوئیچ باکس مکانیکی سیگنال سوئیچ توسط اتصال مکانیکی مستقیم یه پلاگ شیر و تغییر موقعیت آن تولید میشود.

طرز عملکرد سوئیچ باکس های پراکسمیمتی متفاوت از نوع مکانیکی است. این لیمیت سوئیچ باکس ها همانطور که از نام آنها پیداست، به صورت مجاورتی یا القایی به موقعیت شیر پی میبرند و اساس کار آنها  غیرتماسی است.



سوئیچ باکس پراکسیمیتی



سوئیچ باکس مانیتورینگ موقعیت با سنسورهای مجاورت یک نشانگر موقعیت از نوع چرخشی است. طراحی آن برای بکار گیری در کنار شیرالات پایپینگی و محرک ها میباشد. همچنین همینطور که پیشتر بیان شد طرز عملکرد آن بصورت غیر تماسی و مجاورتی است.

مزیت این نوع لیمیت سوئیچ باکس آن است که قسمت متحرک ندارد و از این رو عمر بالاتر و نیاز کمتری به تعمیرات و نگهداری خواهد داشت.

مشخصات سوئیچ باکس مجاورتی



برندهای مختلفی در تولید سوئیچ باکس فعالیت دارند. TOPWORX، HKC و کیستون نمونه هایی از آنها هستند. در این قسمت به مشخصات برخی از مدل ها میپردازیم.



سوئیچ باکس HKC سری APL

 این سوئیچ باکس ها دارای دو نوع سنسور پراکسیمیتی و مکانیکی هستند.



• استاندارد حفاظت و نفوذ بدنه

IP67, IP68, NEMA 4, 4X, 6

• رنج تراول

Standard: 0 – 90°

Option: 0 – 120°, 135°

• دمای محیط

-20 to +80 °C

• آپشن دمای بالا:

 -20 to +150 °C (APL-6 series)

• تاییدیه های ضد انفجاری

IECEx (Ex db IIB T6 Gb)

ATEX (II 2G Ex db IIB T6 Gb)



لیمیت سوئیچ TOPWORX مدل 110200

• متریال بدنه

آلومینیوم/شیشه

• درجه حفاظتی محفظه

IP68

• متریال شفت

استیل

• مشخصات الکتریکی

10A,250V

سوئیچ باکس پراکسیمیتی کیستون مدل 792KL12C0V93W04

• متریال بدنه

آلومینیوم

• نوع سوئیچ

Proximity Switch

• نوع نمایش

Close/Open 90

• مشخصات الکتریکی

10A,250V



تجهیز صنعت یکی از برترین واردکنندگان و تامین کنندگان سوئیچ باکس های پراکسیمیتی، مکانیکی و سایر تجهیزات پایپینگ و ابزار دقیق میباشد. برای کسب اطلاعات بیشتر در خصوص محصولات و بازدید، لطفا با کارشناسان ما تماس حاصل فرمایید.
