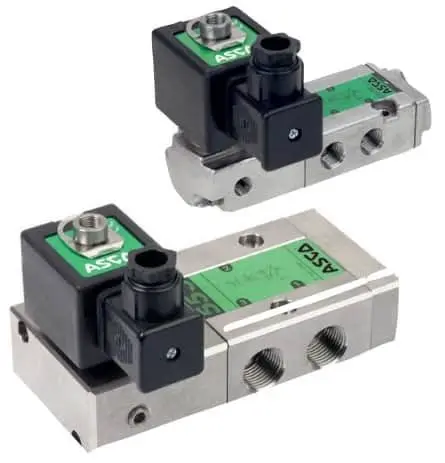

شیر برقی آسکو ۵۵۳

معرفی محصول

شیر برقی آسکو سری ۵۵۳ که با نام 8553 نیز شناخته می شود، یک شیر کنترل جهت پنوماتیکی با مکانیزم اسپولی است. این خانواده برای هدایت هوای فشرده یا گاز خنثی به عملگرها و تجهیزات پنوماتیکی در محیط های صنعتی طراحی شده است.

اتصال متداول ½ اینچ و ظرفیت جریان متناسب با عملگرهای بزرگ تر، از ویژگی های این سری هستند. نسخه های مختلف آن در صنایع شیمیایی، پالایشگاهی، غذایی و تجهیزات فرایندی کاربرد دارند.

نحوه عملکرد

در نسخه برقی پایلوت دار، برق دارشدن بوبین مسیر هوای فرمان را تغییر می دهد. فشار هوا، اسپول داخلی را جابه جا می کند و ارتباط میان پورت های تغذیه، خروجی و تخلیه عوض می شود.

در آرایش 3/2، یک خروجی میان تغذیه و تخلیه جابه جا می شود. در آرایش 5/2، هوا به تناوب به دو سمت عملگر هدایت می شود. نسخه های 5/3 نیز وضعیت میانی دارند که عملکرد آن باید از نماد همان مدل مشخص شود.

نوع برگشت شیر، اعم از فنری یا فرمان دوم، به پیکربندی انتخابی بستگی دارد.

مشخصات فنی

برای نمونه، مدل SCG553A017MS.24/DC دارای آرایش 5/2 فنربرگشت، اتصال G ½، فشار کاری ۲ تا ۱۰ بار، دمای سیال و محیط ۲۵– تا ۶۰+ درجه سانتی گراد، بوبین ۲۴ ولت DC با توان ۵ وات و Kv برابر ۳٫۱۵ مترمکعب بر ساعت است. این مقادیر مختص همین مدل هستند.

نکات مهم محصول

• آرایش مناسب انتخاب شود: نوع عملگر و رفتار موردنیاز مدار، انتخاب ۳/۲، ۵/۲ یا ۵/۳ را تعیین می کنند.
• نسخه برقی با هوایی متفاوت است: همه کدهای سری ۵۵۳ دارای بوبین نیستند؛ نوع فرمان باید بررسی شود.
• فشار پایلوت کافی باشد: حداقل فشار فرمان و فشار مسیر اصلی را از مشخصات همان نسخه بخوانید.
• ظرفیت جریان تطبیق داده شود: حجم عملگر و زمان حرکت موردنیاز، مبنای انتخاب ظرفیت شیر هستند.
• مسیر تخلیه درست اجرا شود: محدودیت یا گرفتگی تخلیه می تواند سرعت عملگر را کاهش دهد.
• وضعیت قطع فرمان مشخص باشد: رفتار مدل تک بوبین، دوبوبین و سه حالته یکسان نیست.
• رابط NAMUR کنترل شود: الگوی نصب، صفحه رابط و آب بندها باید با عملگر سازگار باشند.
