شیر برقی پارکر

شیر برقی یا سلونوئید ولوها (Solenoid Valve) یکی از انواع شیرالات صنعتی است که تحریک آن با انرژی الکتریکی است. دلیل نامگذاری electric solenoid vale برای این نوع شیر نیز همین مورد میباشد.

توضیحات

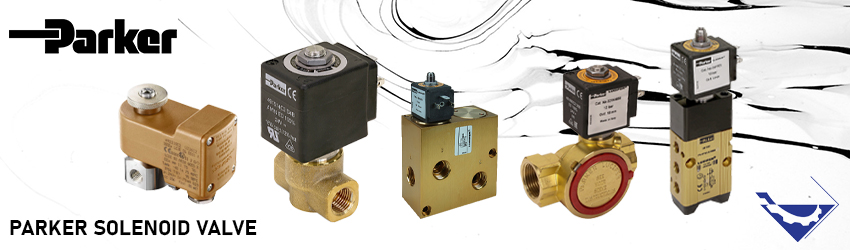

شیر برقی پارکر

شیر برقی پارکر از محصولات سلونوئید ولو شرکت پارکر میباشد. این شرکت ایتالیایی یکی از شرکت های پیشرو در صنعت اتصالات ، شیر آلات برنجی و کربن استیل و ترموپلاستیک برای بازارهای اتوماسیون صنعتی ، هیدرولیک ، فرآوری مواد غذایی ، پتروشیمی، حمل ونقل و سایر صنایع است.

شیر برقی پارکر

شیر برقی یا سلونوئید ولوها (Solenoid Valve) یکی از انواع شیرآلات صنعتی است که تحریک آن با انرژی الکتریکی است. دلیل نامگذاری electric solenoid vale برای این نوع شیر نیز همین مورد میباشد.

این نوع شیرها که به دو صورت نرمال بسته (Normally Closed) و نرمال باز (Normally Open) وجود دارند. در اثر جریان الکتریکی داخل سیم پیچ، میدان مغناطیسی یک مکانیزم رفت و برگشتی تولید میکند که شیر را باز میکند یا بندد.

انواع شیر برقی از نظر عملکرد

سلونوئید ولوها بر اساس عملکرد به سه نوع مستقیم، نیمه مستقیم و غیر مستقیم تقسیم می شوند. در ادامه هرکدام از این موارد را توضیح خواهیم داد.

سلونوئید ولو با عملکرد مستقیم

 شیر برقی با عملکرد مستقیم تنها توسط نیروی فنر و میدان مغناطیسی عمل میکند. به این ترتیب هیچ واسط دیگری برای باز کردن و یا بستن سیال وجود ندارد.

سلونوئید ولو با عملکرد غیر مستقیم

نوع دیگری از عملکرد شیرهای برقی با عنوان غیر مستقیم وجود دارد که در این نوع عملکرد، ولو با کمک اختلاف فشار بین مجراهای ورودی و خروجی، عمل میکند. به این معنی که یک دیافراگم وظیفه دارد شیر را باز کند یا ببندد.

بر این اساس اختلاف فشاری با میزان حداقل 0.5 bar در دو طرف دیافراگم نیاز است. این دیافراگم از بالا به بوبین توسط یک سیال واسط اتصال غیر مستقیم دارد.

سلونوئید ولو با عملکرد نیمه مستقیم

این سلونوئید ولوها عملکردی مشابه شیرهای برقی غیر مستقیم دارند. با این تفاوت که دیافراگم مستقیما به پیستون اتصال دارد و عمل باز و بسته شدن پیستون هم با نیروی پیستون و هم با کمک اختلاف فشار انجام می شود.

با عمل کردن سلونوئید ولو، پیستون به بالا حرکت کرده و علاوه بر نیروی مستقیمی که به دیافراگم وارد می کند اختلاف فشاری نیز از طریق سوراخ روی دیافراگم در دو طرف جریان سیال به وجود می آورد.

کاربردهای شیر برقی پارکر

به طور کلی سلونوئید ولو پارکر در کاربردها و صنایع زیر مورد استفاده قرار میگیرند:

  • مایعات داغ و سرد
  • هوای فشرده
  • بخار
  • نفت
  • محلول های آبی
  • گازهای قابل احتراق
  • گرماسازی و سیستم های جریان آب
  • چمن پاش ها و شبکه های آبیاری
  • کارواش ها
  • استخرها
  • تجهیزات دارویی و دندانپزشکی
  • تهویه مطبوع
  • تفنگ های پینت بال
  • پمپ های فشار
  • استندهای کالیبراسیون و تست

تعداد پورت های ورودی-خروجی در شیر برقی

شیرهای برقی یا سلونوئید ولوها می توانند دو راهه، سه راهه و یا چهارراهه باشند و یا دارای انواع تک جهتی، دو جهتی باشند. شیرهای تک جهتی در صورت وصل فقط قادر هستند که در یک جهت جریان سیال را هدایت کنند در حالی که شیرهای دوجهتی در حالت وصل قادر هستند در هر دو جهت جریان سیال را هدایت کنند.

مزایای شیر برقی پارکر

از جمله مزایای این ولو می توان موارد زیر را نام برد:

  • توان مصرفی پایین
  • عملکرد ریموت
  • در بسیاری از ماشین آلات کاربرد دارد
  • زمان پاسخ (Response Time) سریع
  • با هر دو جریان الکتریکی مستقیم و متناوب سازگاری دارد
  • استفاده در دماهای بالا و پایین
  • نصب، هم به صورت افقی و هم عمودی
  • قطعات یدکی ارزان

معایب شیر برقی پارکر

از معایب آن ها نیز می توان به موارد زیر اشاره کرد:

  • اگر میدان مغناطیسی به خوبی برقرار نشود در حالت نیمه باز یا نیمه بسته قرار می گیرد
  • حساس به ولتاژ هستند
  • ممکن است در طول عمر خود لازم باشد که سیم پیچ آن تعویض گردد.
  • سیگنال کنترل باید در طول عملکرد در حالت وصل باشد.

مشخصات فنی شیر برقی پارکر

مجموعه های جامع شیر های برقی پارکر شامل طیف وسیعی از انواع و پیکربندی ها برای همه انواع کاربردها در بسیاری از بازارهای صنعتی است.  سلونوئید ولوهای پارکر مزایای بی شماری نظیر قابلیت اطمینان بی نظیر، موارد کم حجم و کم وزن، کنترل استثنایی جریان و قابلیت های فشار بالا را دارا هستند.

در این قسمت به بررسی برخی مشخصات و ویژگی های برخی مدل های شیر برقی پارکر میپردازیم.

مدل های شیر برقی پارکر

سری 7321B

سری 7322B

Normally Closed Low-Lead Brass Solenoid Valves

221G

G7 SERIES

سلونوئید ولو پارکر سری 7321B  و 7322B

این نوع شیر برقی، از نوع شیر 2/2 و نوع تحریک شیر از نوع پایلوت (Pilot operated) و استفاده از آن بهترین راه حل برای زمانی است که خواستار کنترل کردن سیالاتی نظیر آب، بخار و روغن های سبک در هر جایی باشیم.

مکانیزم عملکرد این نوع شیر از نوع دیافراگمی می باشد و مستلزم حداقل اختلاف فشار می باشد تا عمل کند.

وجود سلونوئید (بوبین) و فناوری به کار رفته در ساختمان این شیر در میان سایر ویژگی ها، مزایایی چون نرخ دبی عبوری بالا، زمان واکنش سریع و قابلیت بالای اطمینان را به ارمغان می آورد که تمام این ویژگیها با یک طراحی قوی و مدرن حاصل شده است.

عدم بکارگیری شیر 2/2 با کنترل دستی برای باز یا بسته کردن مسیر سیال و استفاده از الکتریسیته باعث میشود که سرعت سیال به خوبی کنترل شود و از پدیده “چکش آبی” یا همان اثر قوچ جلوگیری به عمل بیاید.

شیر های برقی برنجی پارکر

شیر برقی برنجی دو طرفه پارکر دارای گواهینامه NSF169 هستند و تا فشار کاری 20 بار و ضریب جریان تا 0.57 متر مکعب در ساعت را فراهم میکند. این سلونوئید ولوها مناسب برای بکار گیری در طیف وسیعی از کاربرد های توزیع نوشیدنی.

شیر های برقی پارکر مدل 221G

سری 221G فولاد ضد زنگ مقاوم ترین شیر در برابر خوردگی و مواد شیمیایی تهاجمی با بیشترین امکان اتصال الکتریکی است.

سلونوئید ولو های پارکر مدل G7

سری های جدید پارکر و نسل بعدی از سلونوئید ولو ها را نمایندگی میکنند. دارای متریال های برنجی و استنلس استیل میباشند. دارای عمر طولانی (20 میلیون چرخه) دارای استاندارد نفوذ IP69

سایز اتصالات

  • 3/8 NPT
  • ¾ NPT
  • 1/4NPT
  • ½ NPT

ولتاژهای کاری

  • 12VDC
  • 24VDC
  • 220V
  • 240V

متریال بدنه

  • 303 Stainless Steel
  • 316L Stainless Steel
  • Lead-Free Brass

متریال آب بندی

  • UR (Urethane)
  • NBR
  • FKM

پیکربندی ها

  • نرمال باز
  • نرمال بسته
  • یونیورسال

ماکزیمم فشارهای عملیاتی (psig)

15، 110، 135، 150، 160، 165، 180، 190، 230، 1250، 1400 و 2200

مینیمم دمای عملیاتی

-18 to 0 °C

ماکزیمم دمای عملیاتی

95 to 175 °C

قیمت شیر برقی پارکر

پارامترها و عوامل متعددی در قیمت شیر برقی پارکر تاثیرگذار هستند که از آنها میتوان به موارد زیر اشاره کرد:

1- تعداد پورت های ورودی و خروجی شیر برقی از مهمترین پارامترهای تاثیرگذار بر قیمت یک شیر برقی هستند.

2- متریال بدنه و نوع عملکرد شیر از مواردی هستند که بر قیمت سلونوئید ولو تاثیرگذار میباشند. شیرهای با بدنه استیل و مقاوم از قیمت های بالاتری نسبت به متریال هایی مانند برنج برخوردار هستند.

3- ولتاژ کاری، تائیدیه و استانداردها و بسیاری موارد جزئی فنی دیگر نیز همگی بر قیمت یک شیر برقی تاثیرگذار میباشند.

تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ  شیر برقی پارکر را با بهترین قیمت و کیفیت به فروش می رساند.
