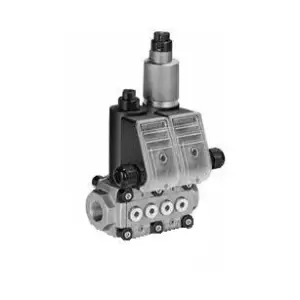

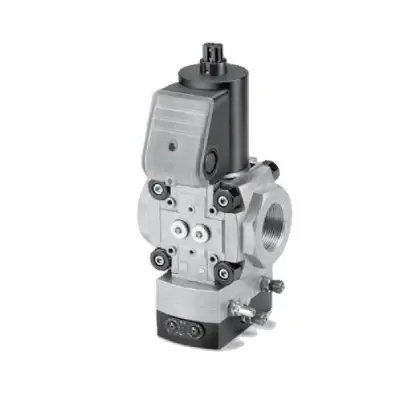

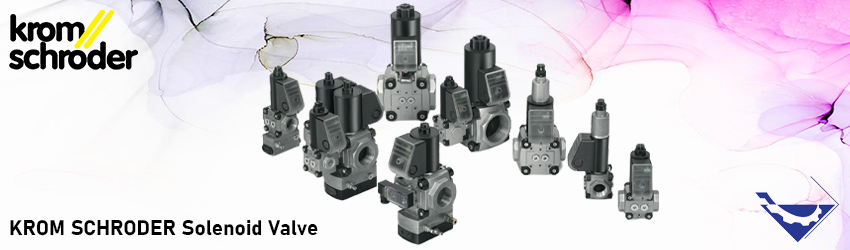

شیر برقی کروم شرودر





ما در اینجا می خواهیم درباره یکی از پر مصرفترین تجهیزات صنعتی ( شیر برقی ) صحبت کنیم . یکی از با کیفیت ترین برند های آلمانی این تجهیز ، شیر برقی کروم شرودر می باشد .



شیر برقی کروم شرودر

شیر برقی کروم شرودر یک دستگاه الکترومکانیکی است که در آن بوبین (مگنت) از یک جریان الکتریکی برای تولید میدان مغناطیسی استفاده کرده و باعث یک مکانیسم برای به حرکت در آمدن اسپول داخل شیر برای باز و بسته شدن آن می شود. شیر برقی به دو دسته 1- اوپن NO 2- کلوز NC تقسیم می شود . از نظر راه یا پورت ورود و خروج یا دریچه ورود و خروج به دو دسته 2/2 و 3/2 تقسیم می شوند.
شیر برقی اوپن NO : به شیری گفته می شود که شیر در حالت عادی باز می باشد و جریال در آن برقرار است و وقتی برق به بوبین یا مگنت شیر برقی بدهیم جریان بسته می شود.
شیر برقی کلوز NC : به شیری گفته می شود که شیر در حالت عادی بسته است و جریان در آن برقرار نیست و ووقتی برق به بوبین یا مگنت شیر برقی بدهیم جریان باز می شود.
شیر برقی 2/2 : منظور از 2/2 تعداد راه های ورود و خروج است که در این نوع یک خروج و یک ورود داریم. این نوع شیر ها در بازار به دو صورت اوپن یا باز و کلوز یا بسته هستند.
شیر برقی 3/2 : منظور از 3/2 تعداد راه های ورود و خروج است که در این نوع یک ورود و دو خروج داریم , خروجی دوم برای وقتی است که جریان قطع است و ما می خواهیم جریال باد یا سیال در شیلنگ نماند و به بیرون هدایت شود. این نوع شیر ها همیشه اوپن یا باز هستند.
شیر برقی برای موارد مخالفت استفاده میشود برخی از این موارد عبارتند از : باد (پنوماتیک) , آب , گاز , بخار , اسید , روغن , بنزین , گازوئیل , نفت و … بوبین یا مگنت شیر برقی هم در انواع ولتاژها وجود دارد 12 و 24 و 48 و 110 و 220 ولت هم AC و هم DC و همچنین می توان برای کنترل زمان باز و بسته شدن شیربرقی به آن تایمر هم اضافه نمود که برای موارد آبیاری هوشمند و تخلیه کمپرسور هوا و … استفاده می شود.



انواع شیر برقی



شیر برقی های حرکت مستقیم :

این شیر برقی را میتوان شیر باز یا بسته نامید. و تنها باز یا بسته میشوند.

شیر برقی سروو :

این شیر برقی براساس اختلاف فشار در دیافراگ حتی زمانی که جریان قطع است میتوانند باز یا بسته باشد.

شیر برقی NC  یا در حالت عادی بسته :

هر دونوع شیر برقی سروو خطی در نوع حالت عادی باز و در حالت عادی بسته وجود دارد.

شیر برقی NC  جریان سیال را در زمان قطع جریان الکتریسیته قطع میکند. و وقتی که جریان مجدد وصل شود اجازه عبور سیال را میدهند.

شیر برقی  NO یا در حالت عادی باز :

این شیر برقی به سیال اجازه عبور سیال را در زمان قطع عبور جریان را میدهد. و وقتی که جریان الکتریسیته وصل شود مسیر جریان شیر برقی بسته میشود.

حداکثر فشار کاری یا MWP   در شیر برقی :

MWP در شیر برقی برابر حداکثر فشار کاری سیستم از که شیر برقی برای کارکرد بدون آسیب برای آن فشار طراحی شده است.

حداکثر اختلاف فشار باز شدن یا MAXODP  در شیر برقی :

حداکثر اختلاف فشار باز شدن برابر حداکثر اختلاف فشارییست که شیر میتواند در این حالت باز شود.

شیر برقی جریان متناوب معمولا دارای فشار کاری بلاتری هستند.

حداقل اختلاف فشار کاری یا MINOPD  در شیر برقی :

حداقل اختلاف فشار مورد نیاز برای باز بودن شیر برقی است. و زمانی که P1 – P2 خیلی کم باشد دیافراگ یا پیستون نمیتواند باز بماند.



کاربردهای شیر برقی کروم شرودر

از آنجایی که از شیر برقی به منظور قطع و وصل نمودن جریانات آب و سایر مایعات در طول مسیر اتصالات خطوط لوله های اصلی و فرعی استفاده می شود لذا لازم است این قطعه توسط کنترلرهای مستحکم و مرغوب مانند کنترلر هانتر یا تایمرهای دیجیتال و مکانیکی، کنترل و محافظت شود. شکل ظاهری این نوع شیر برقی به گونه ای است که بر روی کلاهک در دار این شیر یک پیچ ساخته شده است که به واسطه آن می توان تمامی جریانات مایعات را به صورت دستی نیز قطع نمود. به طور کلی به موجب بالا بودن سیستم ایمنی این نوع شیر برقی، از آن در پروژه های بسیاری استفاده می شود. زیرا این شیر به بهترین شکل ممکن می تواند نقش کنترلی خود را در جریانات مختلف ایفا نماید. از کاربرد های دیگر شیر برقی :

  • استفاده از آن در پروژه های آبیاری فضای سبز
  • سیستم های آبیاری قطره ای هوشمند
  • آبیاری گلخانه ها
  • خطوط انتقال آب
  • آبیاری زمین های چمن و زمین های فوتبال
  • و بسیاری از سیالات دیگر



نکات حائز اهمیت در انتخاب شیر برقی کروم شرودر

  • ولتاژ و جریان شیر برقی
  • نوع ولتاژ اعمالی به آن ها
  • حداکثر زمان روشن بودن آن ها
  • نوع شیر
  • اندازه دهانه
  • نوع فشار
  • مواد یا محیطی که شیر میتواند در آن کار کند
  • نوع اتصال برای هر دستگاه
