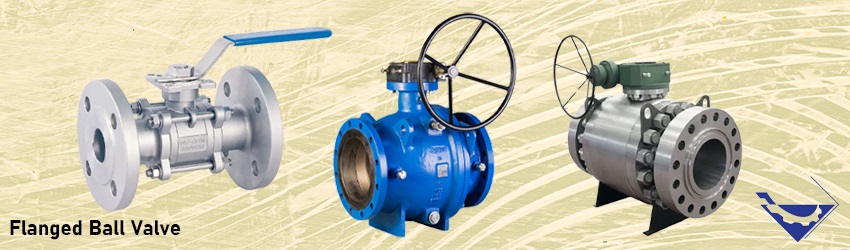

شیر توپی فلنج دار

شیر توپی فلنجدار یک بال ولو با اتصال فلنجی میباشد که برای اتصال شیر به خطوط لوله برای استحکام بیشتر از اتصال فلنجی در بدنه شیر استفاده شده است.

  • مناسب برای جریان‌های با فشار بالا و دماهای بالا
  • مناسب برای کنترل جریان سیال در سیستم‌های بزرگ و قابلیت تحمل فشارهای بالا

توضیحات

شیر توپی فلنج دار Flanged Ball Valve یکی از انواع شیر های توپی می باشد که در صنایع مختلف به کار می رود.

در این نوع شیر نحوه ی اتصالی شیر توپی با خط لوله به صورت فلنجی می باشد و طریقه ی کار کرد این شیر هم همانند شیر های دیگر هم میتواند برای قطع و وصل کامل جریان On/Off و هم به منظور کنترل آن در فرایندهای مختلف به کار رود.

شیر توپی فلنج دار

انواع شیر های توپی از نظر بدنه

ورود توپ در شیر توپی می‌تواند به دو شکل Top-Entry و Side-Entry انجام شود. در نوع ورود از بالا (Top-Entry)، قسمت بالایی بدنه شیر باز می‌شود و توپ وارد شیر می‌شود. اما در نوع ورود از کنار (Side-Entry)، شیر توپی از حداقل دو قسمت تشکیل شده است و توپ از کنار آن وارد شیر می‌شود.

نوع دیگر بال ولو تمام جوش (Welded Body) و بال ولو بدنه چند تکه (Split Body) است همان طور از نام آنها پیدا است در حالت جوشی بدنه کامل جوش داده شده است و در حالت چند تکه بدنه از چند بخش تشکیل شده است.

انواع شیرهای توپی از لحاظ نصب توپ

بال ولوها به لحاظ قرارگیری توپ در داخل شیر به دو نوع شناور (Floating) و نصب با ترونیون (Trunnion-Mounted) تقسیم می‌شوند.

در نوع نصب با ترونیون، یک قسمت کوچک به شکل لولا زیر توپ قرار می‌گیرد و توپ بر روی آن چرخش می‌کند. اما در نوع شناوری، این لولا وجود ندارد و توپ به صورت شناور روی بدنه شیر حرکت می‌کند.

در این نوع شیرها، فشار سیال بر روی توپ باعث ایجاد سیلینگ می‌شود. این سیلینگ در شیرهای شناور به طور معمول نسبت به شیرهای نصب با ترونیون، زودتر خراب می‌شود.

انواع شیر های توپی از لحاظ نصب در پایپ

شیرهای توپی بر اساس نوع اتصال به پایپ به سه دسته زیر تقسیم می‌شوند:

شیر توپی فلنج دار (Flanged Ball Valve): در این نوع شیر توپی، اتصال به پایپ با استفاده از فلنج‌ها صورت می‌گیرد. شیر توپی فلنج دار دارای دو فلنج است که به پایپ متصل می‌شوند و با استفاده از پیچ‌ها و پیچ‌های فلنج، اتصال محکمی بین شیر و پایپ ایجاد می‌شود.

شیر توپی جوشی (Welded Ball Valve): در این نوع شیر توپی، اتصال به پایپ با استفاده از جوشکاری مستقیم صورت می‌گیرد. شیر توپی جوشی به پایپ متصل می‌شود و با استفاده از جوشکاری، اتصال دائمی بین شیر و پایپ ایجاد می‌شود.

شیر توپی رزوه ای (Threaded Ball Valve): در این نوع شیر توپی، اتصال به پایپ با استفاده از رزوه یا نیپل صورت می‌گیرد. شیر توپی رزوه ای با استفاده از رزوه یا نیپل به پایپ متصل می‌شود و با استفاده از پیچ‌ها و پیچ‌های رزوه، اتصال محکمی بین شیر و پایپ ایجاد می‌شود.

شیر توپی فلنج دار

کاربرد شیر های توپی با اتصلات مختلف

هر نوع شیر توپی (فلنج دار، جوشی و رزوه ای) برای شرایط و کاربردهای مختلف مناسب است. در زیر توضیحاتی درباره استفاده از هر نوع شیر توپی در شرایط مختلف آورده شده است:

1.شیر توپی فلنج دار (Flanged Ball Valve)

  • استفاده از این نوع شیر توپی در کاربردهای صنعتی و صنعتی سنگین بسیار رایج است.
  • مناسب برای جریان‌های با فشار بالا و دماهای بالا.
  • قابلیت اتصال به لوله‌ها و قطعات دیگر با استفاده از فلنجها.
  • مناسب برای کنترل جریان سیال در سیستم‌های بزرگ و قابلیت تحمل فشارهای بالا.

2.شیر توپی جوشی (Welded Ball Valve)

  • استفاده از این نوع شیر توپی در پروژه‌های صنعتی و بازرسی محدود است.
  • مناسب برای کاربردهای با فشار بالا و دماهای بالا.
  • اتصال دائمی بین شیر و پایپ با استفاده از جوشکاری.
  • مناسب برای سیستم‌های با جریان سیال قوی و محیط‌هایی که نیاز به اتصال دائمی دارند.

3.شیر توپی رزوه ای (Threaded Ball Valve)

  • استفاده از این نوع شیر توپی در کاربردهای کوچکتر و سبکتر رایج است.
  • مناسب برای جریان‌های با فشار کم تا متوسط و دماهای معمولی.
  • قابلیت اتصال به لوله‌ها و قطعات دیگر با استفاده از رزوه .
  • مناسب برای کاربردهای خانگی، کاربردهای آب و گاز و سیستم‌های کوچکتر.

شیر توپی فلنج دار

برای جلوگیری دقیق از نشتی و تعمیر نگهداری، شیر توپی جوشی (Welded Ball Valve) مناسب‌ترین گزینه است. این نوع شیر توپی با استفاده از جوشکاری مستقیم، اتصال دائمی بین شیر و پایپ ایجاد می‌کند که باعث جلوگیری از نشتی سیال می‌شود.

شیر توپی جوشی به پایپ متصل می‌شود و با استفاده از جوشکاری، اتصال دائمی بین این قطعات ایجاد می‌شود. این نوع اتصال محکم و بدون حاشیه‌ها و فاصله‌های ممکن در اتصالات فلنج دار، موجب جلوگیری از نشتی و خرابی در طول زمان می‌شود.

همچنین، با انتخاب شیر توپی جوشی با کیفیت و استاندارد مناسب، می‌توانید از نیاز به تعمیر و نگهداری مکرر کاسته و هزینه‌های احتمالی را کاهش دهید.

استفاده از شیر توپی جوشی به دلیل اتصال دائمی بین شیر و پایپ، منجر به کاهش احتمال نشتی و نیاز به تعمیرات و نگهداری مکرر می‌شود. البته، در صورت نیاز به تعمیر شیر توپی جوشی، باید توسط تخصصی‌های مجرب و با استفاده از تجهیزات و فناوری‌های مناسب انجام شود.

مزایا و معایب شیر توپی فلنج دار

مزایای شیر توپی فلنج دار به شرح زیر می باشد:

اتصال محکم: شیر توپی فلنج دار با استفاده از فلنج شیر و فلنج لوله، اتصال محکمی بین شیر و پایپ و سایر قطعات فلنجی ایجاد می‌کند. این اتصال محکم باعث جلوگیری از نشتی سیال می‌شود.

قابلیت تعویض و تعمیر: با استفاده از پیچ‌ها و پیچ‌های فلنج، شیر توپی فلنج دار قابلیت تعویض و تعمیر را دارد. در صورت نیاز به تعمیرات و نگهداری، فلنجها و پیچ‌ها باز شده و مجدداً بسته می‌شوند.

انعطاف‌پذیری در انتخاب مواد ساخت: شیر توپی فلنج دار می‌تواند از مواد مختلفی ساخته شود که بسته به نیاز و شرایط کاربرد، می‌توانید از موادی مانند فولاد ضد زنگ، آلیاژهای خاص و غیره استفاده کنید.

شیر توپی فلنج دار

در ادامه به بررسی معایب شیر توپی فلنج دار خواهیم پرداخت:

هزینه بالا: نسبت به برخی از شیرهای دیگر، شیر توپی فلنج دار هزینه بالایی دارد. این هزینه شامل قیمت شیر توپی و همچنین هزینه نصب و تنظیم فلنجها و پیچ‌ها است.

تعداد قطعات بیشتر: شیر توپی فلنج دار به دلیل استفاده از فلنجها و پیچ‌ها، تعداد قطعات بیشتری نسبت به برخی از شیرهای دیگر دارد. این ممکن است در مواردی که فضای محدودی برای نصب وجود دارد، مشکل ساز شود.

نیاز به تعویض گسکت: برخی از شیرهای توپی فلنج دار به علت استفاده از گسکت (لوله‌های لاستیکی مهر و موم شده) در محل اتصال فلنجها، ممکن است نیاز به تعویض دوره‌ای گسکت داشته باشند تا از نشتی جلوگیری شود.

به طور کلی، شیر توپی فلنج دار با مزایا و معایب خود، یک گزینه مناسب برای استفاده در خطوط و سیستم‌هایی است که نیاز به اتصال محکم و قابل تعویض دارند.

عوامل تاثیر گذار بر قیمت شیر توپی فلنج دار

شیرهای توپی فلنج دار یکی از پرکاربردترین شیرالات صنعتی می باشند که جهت کنترل، قطع و وصل جریان سیال به کار می روند. این شیرها در سایزها و متریال با عملگرهای مختلف توسط برندهای متنوعی طراحی و تولید می شوند. برخی از عوامل موثر بر قیمت و انتخاب شیرهای توپی فلنج دار علاوه بر نوسانات و شرایط بازار به شرح زیر می باشد:

متریال و کیفیت مواد اولیه:

شیرهای توپی فلنچ دار با توجه به نوع سیال و خاصیت آن، دما و فشار فرآیندی از متریال مختلفی تولید می شوند. شیرهای توپی فلنج دار از متریال با قیمت های مختلفی مانند کرین استیل و استیل ساخته می شوند. انتخاب متریال مناسب شیر توپی باعث کاهش هزینه ها در سیستم صنعتی می شود.

برند و شرکت سازنده:

برند و کشور سازنده یکی از عوامل موثر بر قیمت شیرهای توپی فلنج دار می باشد. طبیعتا برندهای معتبرتر مانند فیشر قیمت و کیفیت بالاتری دارند.

نوع سیال:

شیر توپی فلنج دار برای کنترل جریان سیالات مختلفی مانند آب، گاز، روغن و … کاربرد دارند. بنابراین هنگام انتخاب متریال و خرید شیر توپی باید نوع سیال را در نظر بگیرید و در نهایت شیر مناسب را انتخاب کنید.

سایز اتصال فلنج:

این مدل شیرها با اتصالات فلنجی در سایزهای مختلفی در خطوط لوله مورد استفاده قرار می گیرند. سایز فلنج بزرگتر باشد قیمت شیر بیشتر می شود.

نوع شیر توپی:

شیرهای توپی فلنج دار در انواع مختلفی با توجه به نوع نصب توپ و عملکرد ارائه می شوند. انواع مختلف شیرهای توپی قیمت متفاوتی خواهند داشت.

نوع اکچویتور:

شیرهای توپی با انواع اکچویتورهای مختلفی مانند برقی، پنوماتیکی، هیدرولیکی در صنایع به کار می روند.

محدوده دما و فشار کاری:

محدوده دما و فشاری فرآیند که شیرهای توپی فلنج دار در آن بازه عملکرد مناسبی دارند. شیرهای توپی با محدوده دما و فشار گسترده تر از قیمت بالاتری برخوردار هستند.

تجهیزات جانبی:

لوازم جانبی شیرهای توپی فلنج دار اعم از پوزیشنر، لیمیت سوئیچ، سلونوئید ولو می باشد. هر کدام از این تجهیزات با توجه به عملکرد و جنس مواد به کار رفته در ساخت آنها قیمت متفاوتی دارند.

شرایط محیطی:

شرایط محیطی مانند دما، رطوبت و غیره بر کارکرد شیرهای توپی فلنجی تاثیرگذار هستند. در صورتی که شرایطی سخت مانند مواجهه شیر با سیالات خورنده یا محیطهای خطرناک باشد باید از شیرهایی با مقاومت بالا در برابر این شرایط استفاده کنید.

تاییدیه و استانداردها:

هر کدام از گواهی و تاییدیه های شیر مانند تست آتش (Fire Test) و استاندارد ضد انفجار(Ex) دارای هزینه اضافی می باشند.
