شیر توپی فلوتینگ

توضیحات

شیر توپی فلوتینگ (Floating Ball valve) یک نوع شیر توپی است که از ساختاری ساده و کاربردی برخوردار است. در این نوع شیر توپی، توپ به وسیله یک ساقه یا شفت به بدنه شیر متصل شده است.

توپ درون یک پورت قرار گرفته و با چرخش 90 درجه، جریان سیال را کنترل می‌کند. در حالت باز، توپ به طور کامل درون پورت قرار می‌گیرد و جریان سیال به طور مستقیم و بدون محدودیت از آن عبور می‌کند. اما در حالت بسته، توپ به طور عمودی قرار می‌گیرد و جریان سیال مسدود می‌شود.

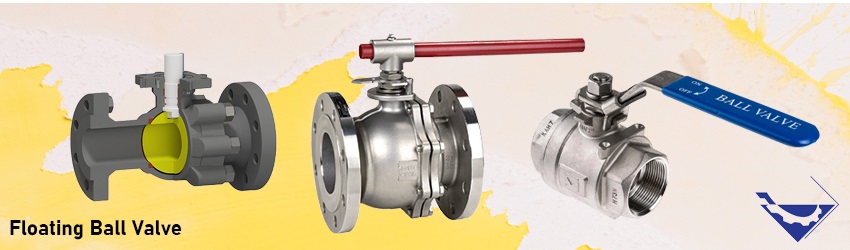

انواع شیر توپی فلوتینگ

مکانیزم داخلی شیر توپی فلوتینگ

مکانیزم داخلی شیر توپی فلوتینگ شامل توپ، ساقه و بدنه شیر است. در این شیر، توپ به وسیله‌ی ساقه به بدنه شیر متصل می‌شود. طراحی دقیق این سازه‌ها و رابطه بین آن‌ها باعث عملکرد بهینه شیر توپی فلوتینگ می‌شود. توپ در داخل بدنه شیر قرار دارد و با دوران ساقه، جریان سیال را کنترل می‌کند.

توپ معمولاً یک کره شکل است و سطح آن با سطح داخلی بدنه شیر در تماس است. این توپ با یک محفظه در بدنه شیر قرار می‌گیرد که به عنوان آب بندی عمل می‌کند. ساقه نیز به توپ متصل است و به وسیله‌ی یک سیستم مکانیکی در بدنه شیر حرکت می‌کند.

ساقه می‌تواند با یک دسته یا چرخش مستقیم در صورت‌هایی که شیر به صورت دستی کنترل می‌شود، حرکت کند. در برخی شیرهای توپی فلوتینگ، ساقه با یک چرخش 90 درجه‌ای قابلیت کنترل جریان را فراهم می‌کند. بدنه شیر نیز بخشی است که توپ و ساقه در آن قرار می‌گیرند.

این بدنه معمولاً از موادی مانند فولاد ضد زنگ، برنج یا آلیاژهای دیگر ساخته می‌شود و دارای ورودی و خروجی برای جریان سیال است. همچنین، در برخی شیرهای توپی فلوتینگ ترونیون نیز استفاده می‌شود که در مکانیزم داخلی شیر قرار می‌گیرد و به توپ و بدنه شیر پشتیبانی می‌کند.

با استفاده از این مکانیزم داخلی، شیر توپی فلوتینگ قادر به کنترل دقیق جریان سیال در فشارهای بالا و فراهم کردن آب بندی محکم است.



دلایل استفاده از شیر توپی فلوتینگ

استفاده از شیر توپی فلوتینگ در برخی از کاربردها به دلایل زیر است:

  • طراحی ساده: شیر توپی فلوتینگ دارای طراحی ساده و کمبود قطعات متحرک است. این طراحی ساده باعث می‌شود که شیر قابلیت نصب و استفاده آسانی داشته باشد و همچنین نگهداری و تعمیر آن نیز بسیار ساده باشد.
  • قابلیت کنترل دقیق جریان: شیر توپی فلوتینگ برای کنترل دقیق جریان سیال بسیار مناسب است. با چرخش توپ، میزان جریان سیال را می‌توان به طور دقیق تنظیم کرد و به سرعت تغییر داد.
  • عملکرد قابل اعتماد در فشارهای بالا: شیر توپی فلوتینگ معمولاً برای کاربردهایی با فشارهای بالا استفاده می‌شود. ساختار محکم و قوی آن می‌تواند فشارهای بالا را تحمل کند و عملکرد قابل اعتمادی را در شرایط فشار بالا ارائه دهد.
  • قابلیت استفاده در محیط‌های مختلف: شیر توپی فلوتینگ قابلیت استفاده در محیط‌های مختلف را داراست. می‌تواند در محیط‌های صنعتی، نفت و گاز، پتروشیمی، آب و فاضلاب و غیره استفاده شود.
  • مقاومت در برابر خوردگی: بسیاری از شیرهای توپی فلوتینگ ساخته شده از موادی مانند استیل ضد زنگ هستند که دارای مقاومت بالا در برابر خوردگی هستند. این ویژگی مهم برای استفاده در محیط‌های خورنده و محیط‌هایی که ممکن است با عوامل خورنده مانند اسیدها و بازها در تماس باشند، بسیار حائز اهمیت است.
  • هزینه مناسب: شیر توپی فلوتینگ معمولاً هزینه‌های نسبتاً کمتری نسبت به سایر انواع شیرها دارد. این به دلیل طراحی ساده و کمبود قطعات متحرک است که هزینه تولید و نگهداری را کاهش می‌دهد.

با توجه به این دلایل، شیر توپی فلوتینگ به عنوان یک راه حل مطمئن و کارآمد برای کنترل جریان سیال در برخی از صنایع و کاربردها استفاده می‌شود.



دلایل استفاده از ترنیون در شیر توپی فلوتینگ در فشارهای بالا

  1. پشتیبانی از توپ: ترنیون یک ساختار پشتیبانی ثابت است که در هر دو طرف توپ قرار دارد. در فشارهای بالا، توپ تحت فشار قرار می‌گیرد و ترنیون کمک می‌کند تا فشار به طور یکنواخت و متوازن روی توپ توزیع شود. این باعث می‌شود توپ به طور صحیح و بدون هیچگونه نقصی در ناحیه آب بندی عمل کند.
  2. کاهش فشار تماس: در شیرهای توپی فلوتینگ بدون ترنیون، توپ به بدنه شیر در نقطه تماس مستقیم است. در فشارهای بالا، این منطقه ممکن است به فشار بالا و فشارهای ناهمگون تحت فشار قرار بگیرد که می‌تواند به خرابی و نشتی منجر شود. با وجود ترنیون، فشار تماس بین توپ و بدنه شیر کاهش می‌یابد و فشار به طور متوازن به توپ منتقل می‌شود.
  3. افزایش استحکام و پایداری: ترنیون به شیر توپی شناوری استحکام و پایداری بیشتری می‌بخشد، به ویژه در فشارهای بالا. فشارهای بالا ممکن است باعث تغییر شکل و تحریک شیر شود، اما با وجود ترنیون، شیر قادر به تحمل فشارهای بالا و حفظ استحکام و عملکرد صحیح خود می‌باشد.
  4. کاهش سایش و خرابی: ترنیون باعث کاهش سایش و خرابی در شیر توپی فلوتینگ می‌شود. با وجود ترنیون، توپ به طور صاف و بهینه درون شیر چرخش می‌کند و اصطکاک و سایش بین توپ و بدنه شیر کاهش می‌یابد. این باعث می‌شود عمر مفید شیر افزایش یابد و نیاز به تعمیر و نگهداری کاهش یابد.

به طور خلاصه، استفاده از ترنیون در شیر توپی فلوتینگ در فشارهای بالا باعث افزایش استحکام، پایداری و عمر مفید شیر می‌شود و همچنین به بهبود عملکرد و کاهش نقصان در ناحیه آب بندی کمک می‌کند.



مقایسه و بررسی شرایط لازم برای استفاده از شیرهای ترونیون و فلوتینگ



نوع سیال

برخی شیرها مانند شیر توپی فلنج دار می‌توانند برای سیالات متفاوتی مانند آب، گاز، روغن و مواد شیمیایی مناسب باشند. بنابراین، باید نوع سیال را در نظر بگیرید و شیر مناسب را انتخاب کنید.

  • شیر توپی ترنیون: قابل استفاده برای انواع سیالات مانند آب، گاز، روغن، مواد شیمیایی و سیالات خورنده.
  • شیر توپی فلوتینگ: قابل استفاده برای انواع سیالات مانند آب، گاز، روغن، مواد شیمیایی و سیالات خورنده.

فشار سیستم

شیرها باید با فشار سیستم سازگار باشند. در صورتی که فشار سیستم بالا باشد، شیرهایی مانند شیر توپی ترنیون یا فلوتینگ که قدرت تحمل فشار بالا دارند، ترجیح داده می‌شوند.

  • شیر توپی ترنیون: قادر به تحمل فشارهای بالا است.
  • شیر توپی فلوتینگ: قادر به تحمل فشارهای متوسط تا بالا است.



دمای سیال

در صورتی که سیال دارای دمای بالایی باشد، باید از شیرهایی استفاده کنید که قادر به تحمل دمای بالا باشند. شیرهای توپی ترنیون یا فلوتینگ معمولاً برای دماهای بالا مناسب هستند.

  • شیر توپی ترنیون: قادر به تحمل دماهای بالا است.
  • شیر توپی فلوتینگ: قادر به تحمل دماهای متوسط تا بالا است.



اندازه لوله‌کشی یا پایپ

اندازه لوله‌کشی نیز برای انتخاب شیر مناسب بسیار مهم است. باید از شیری استفاده کنید که بتواند به طور کامل جریان سیال را کنترل کند و اندازه لوله را پوشش دهد.

  • شیر توپی ترنیون: قابل استفاده برای اندازه لوله‌کشی بزرگتر.
  • شیر توپی فلوتینگ: قابل استفاده برای اندازه لوله‌کشی کوچکتر و متوسط.



محیط کار

در صورتی که شرایط محیط کاری خاصی دارید، مانند مواجهه با مواد خورنده یا محیط‌های خطرناک، باید از شیرهایی با مقاومت بالا در برابر این شرایط استفاده کنید.

  • شیر توپی ترنیون: قابل استفاده در محیط‌های عادی و محیط‌های خطرناک.
  • شیر توپی فلوتینگ: قابل استفاده در محیط‌های عادی و محیط‌های خطرناک.



مزایا و معایب شیر توپی Floating

مزایا:

  • طراحی ساده: شیر توپی Floating دارای طراحی ساده‌تری نسبت به برخی شیرهای دیگر است. این طراحی ساده باعث می‌شود که نصب و استفاده از این شیر بسیار آسان و سریع باشد.
  • کارکرد قابل اعتماد: شیرهای توپی فلوتینگ به دلیل طراحی ساده و قطعات کمتری که دارند، کمتر احتمال نشتی و خرابی دارند. این باعث می‌شود که کارکرد آنها قابل اعتماد و پایدار باشد.
  • قابلیت عبور از جریان سیال با خلوص بالا: شیرهای توپی فلوتینگ به دلیل طراحی ساده و عدم وجود قطعات متحرک زیاد، برای عبور از جریان سیال با خلوص بالا مناسب هستند. این شیرها قادر به عبور از سیالاتی با ذرات جامد کوچک هستند و احتمال آلودگی سیال را کاهش می‌دهند.
  • هزینه کمتر: شیرهای توپی فلوتینگ به دلیل طراحی ساده‌تر و کمترین تعداد قطعات، هزینه کمتری نسبت به برخی از شیرهای دیگر دارند.



معایب:

  • کنترل دقیق جریان: شیرهای توپی فلوتینگ معمولاً قابلیت کنترل دقیق جریان را ندارند. این به دلیل طراحی ساده و نداشتن قطعات کنترلی پیچیده است.
  • محدودیت در فشارهای بالا: شیرهای توپی فلوتینگ به دلیل طراحی ساده‌تر، معمولاً برای فشارهای بالا مناسب نیستند. در فشارهای بالا، ممکن است قدرت مهر و موم شیر کاهش یابد و نشتی رخ دهد.
  • محدودیت در دماهای بالا: شیرهای توپی فلوتینگ معمولاً برای دماهای بالا مناسب نیستند. در دماهای بالا، ممکن است جنس شیر نیز تحت تأثیر حرارت قرار بگیرد و کارایی آن کاهش یابد.



به طور کلی، استفاده از شیرهای توپی فلوتینگ بستگی به نیازها و شرایط خاص هر کاربرد دارد و باید با توجه به این عوامل تصمیم‌گیری شود.



خرید شیر توپی فلوتینگ

تجهیزصنعت تامین کننده و وارد کننده انواع شیرآلات کنترلی Control Valve، شیر های قطع و وصل ESDV و همچنین انواع شیرآلات پایپینگی میباشد. انواع شیر توپی فلوتینگ و ترونیون با انواع اتصالات رزوه ای، فلنجی، جوشی با انواع متریال های فولادی، استیل، چدنی در انبار محصولات شرکت تجهیزصنعت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
