شیر توپی کمرون Cameron

توضیحات

شیر توپی کمرون Cameron یکی انواع شیر های پایپینگی از نوع شیر توپی است که هم میتواند برای قطع و وصل کامل جریان و هم به منظور تعدیل آن در فرایند بکار رود.

شرکت کمرون Cameron که یک شرکت آمریکایی است، یکی از زیر مجموعه های هولدینگ SLB (Schlumberger) است و در تامین تجهیزات فنی و خدمات به صنعت نفت فعالیت دارد.

در ادامه قصد داریم به معرفی این نوع شیر بپردازیم، انواع آن را تحلیل کنیم، کاربردها را به طور مختصر توضیح دهیم و مشخصات برخی مدل های آن را بررسی کنیم.

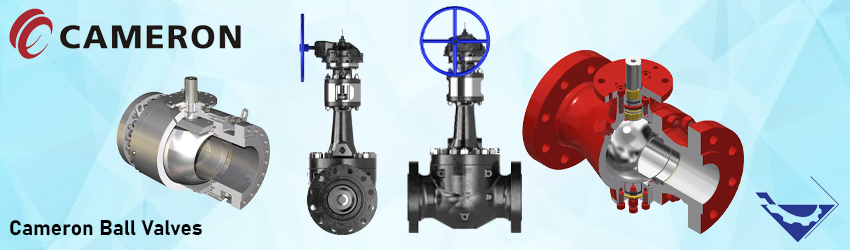

انواع و خرید شیر توپی کمرون Cameron



معرفی شیر های توپی کمرون کمرون

شیرهای توپی را می توان در کاربردها و بازارهای مختلفی مانند انتقال و ذخیره سازی، فرایندهای گاز، صنعتی و بسیاری موارد دیگر بکار برد.

شیرهای توپی محافظت قابل اعتمادی را در برابر نشتی ایجاد می کنند که به خصوص در کاربردهای گاز مفید است و افت فشار کم و باز و بسته شدن سریع را از خود به نمایش می گذارند.

تنوع متریال های ساخت، آپشن های تریم و طراحی، این شیرها را بسیار متنوع میسازد.



انواع شیر های توپی کمرون از نظر ورود توپ

ورود توپ در بال ولو کمرون یا به صورت Top-Entry و یا به صورت Side-Entry میباشد. در نوع ورود از بالا قسمت بالایی بدنه شیر باز میشود و توپ وارد شیر میشود و در نوع ورود از کنار، شیر توپی متشکل از حداقل دو جزء است که توپ از کنار آن وارد شیر میشود.

شیر توپی کمرون

انواع شیرهای توپی کمرون از لحاظ نصب توپ

بال ولوها معمولا از لحاظ قرار گیری توپ در داخل شیر به دو نوع شناور (Floating) و نصب با ترونیون (Trunnion-Mounted) هستند.

در نوع نصب با ترونیون یک جزء کوچک به شکل لولا زیر توپ قرار میگیرد و توپ بر روی آن میچرخد. در انواع شناوری، دیگر این لولا وجود ندارد و توپ به صورت شناوری روی بدنه شیر میچرخد. در این نوع شیرها فرآیند سیلینگ توسط فشار خود سیال به توپ، ایجاد میشود.

در ادامه به بررسی جزئیات شیرهای توپی کمرون Cameron سری T30 که یکی از انواع ترونیون مونتد است، میپردازیم.



مشخصات شیر توپی کمرون سری T30

شیر توپی تمام جوش (Fully Welded) سری CAMERON T30 یک شیر توپی دو طرفه و نصب با ترونیون با طراحی بدنه کروی، وزن سبک و طراحی سیلینگ (آب بندی) بهتر استم میباشد. طراحی شیر سری کامرون T30 عمر مفید بالایی را دارد، مسیرهای نشتی را کاهش می دهد و مقاومتی بهینه را در برابر فشارها و تنش های خط لوله فراهم می دهد.

حداکثر زمان کار

شیرهای سری CAMERON T30 به حداقل تعمیر و نگهداری نیاز دارند که زمان تولید را بهبود می بخشد. طراحی این شیرها بشکلی است که نیاز به روغن کاری ندارند و امکان تعمیر و نگهداری را بدون کاهش فشار در خط لوله یا برداشتن شیر فراهم می کنند.

مشخصات کلی

شیرهای سری CAMERON T30 برای کلاس های فشار ASME 150 تا 2500 (PN 20 تا PN 420) و همچنین استانداردهای API 2000 تا 5000 در دسترس هستند. طراحی آن ها از فولاد آهنگری است و آنها را می توان در اندازه های NPS 2 تا 56 (DN 50 تا 1400) مشخص کرد.

مشخصات شیر توپی کمرون

مدارک تست و آزمایش

  • Fugitive emissions tested to ISO 15848-1
  • Pressure tested per API Spec 6A, API Spec 6D, and API Spec 598
  • Fire tested per API Spec 607, API Spec 6FA, or ISO 10497
  • Safety Integrity Level SIL 3 to IEC 61508
  • ATEX Directive 2014/34/EU
  • Pressure Equipment Directive (PED) 2014/68/EU Module HI
  • Eurasian conformity (EAC) and TR CU standard compliance
  • Canadian Registration Number (CRN) system approved



متریال پیکربندی

Carbon steel, low-alloy steel, or corrosion-resistant alloy

دمای کاری

–50 to 375 degF [–46 to 190 degC]

سیت اولیه

Soft seated with polymeric insert

سیت ثانویه

 PTFE lip seal (T31) or elastomeric O-ring (T32)

آب بندی استم

PTFE

تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان انواع شیرآلات پایپینگ از تمامی برندهای معتبر است. جهت کسب اطلاعات بیشتر در خصوص محصولات با کارشناسان ما تماس حاصل فرمایید.



شیر توپی ترونیون

شیر توپی فلوتینگ
