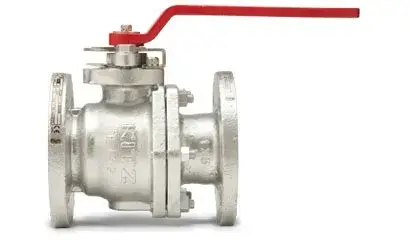

شیر توپی کیتز KITZ



شیر توپی کیتز KITZ ژاپن یکی از انواع شیرهای صنعتی بسیار رایج و پرمصرف در صنایع نفت و گاز میباشد. شیر توپی برای قطع و وصل مسیر جریان سیالات مایع و گاز مورد استفاده میباشد.  این نوع شیر به دلیل چرخش 90 درجه ای دیسک (توپی) برای باز کردن یا بستن مسیر جریان سیالات، جزء شیرآلات ربع گرد یا quarter turn قرار میگیرند.

در این مطلب به معرفی عملکرد شیر های توپی و انواع آن و سپس به معرفی بال ولو برند کیتز (KITZ) ژاپن اشاره خواهیم کرد. شرکت KITZ به واسطه کیفیت بسیار بالای شیر ها یکی از تولید کنندگان بسیار مطرح در زمینه انواع شیر های توپی در دنیا محسوب میشود.

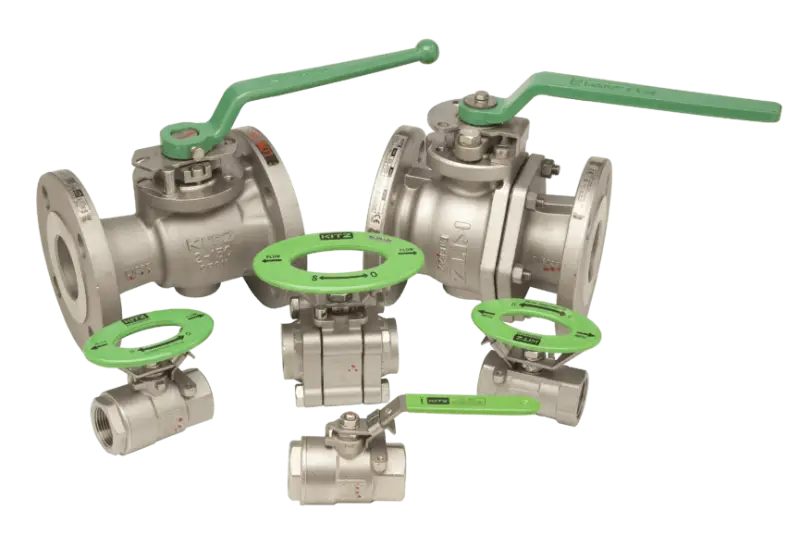

شیر توپی کیتز KITZ



عملکرد شیر توپی

شیر توپی متشکل از یک بدنه، سیت و یک مجرابند کروی توخالی (توپی) میباشد. این توپی توسط یک شافت که به یک عملگر متصل میباشد با چرخش 90 درجه ای مطابق شکل زیر مسیر جریان سیال را باز و بسته خواهد کرد. به همین جهت شیر توپی را درسته بندی شیرآلات ربع گرد قرار میدهیم.

 عملکرد شیر توپی کیتز KITZ



استم شیر توسط پکینگ ها و اورینگ، آب بندی سیال فرآیندی را انجام میدهد و از نشت سیال توسط استم و بدنه شیر جلوگیری میکند. آب بندی توپی و بدنه شیر توپی توسط دو سیت تفلونی انجام میشود که در قسمت پاکت قرار میگیرند و توپی روی سیت حرکت میکند و آببندی شیر را برقرار میکند.

توپی و سیت از مهمترین اجزای تریم شیر محسوب میشوند. تریم شیر به قسمتی میگوییم که در تماس مستقیم با سیال فرآیندی میباشد. به همین جهت در انتخاب متریال قسمت تریم باید حساسیت بسیار زیادی به خرج داد تا شیر از هرگونه آسیب دیدگی در امان باشد.

عمومآ شیرهای توپی دارای سیت های تفلونی و توپی های از متریال استنلس استیل میباشند.



انواع متریال شیر توپی کیتز KITZ

انتخاب متریال مناسب برای BODY و همچنین SEAT در شیر توپی بسیار مهم و حائز اهمیت میباشد. چراکه انتخاب متریال نامناسب در بال ولو باعث ایجاد خوردگی، نشتی و حتی ترک و شکستگی و در نهایت آسیب دیدن بدنه شیر خواهد شد. در ادامه به معرفی برخی از مهمترین متریال های مورد استفاده در شیر های توپی اشاره میکنیم:



متریال BODY

متریال های گوناگونی در ساخت بدنه و قسمت داخلی (تریم) شیر توپی یا بال ولو ها استفاده میشود. این آلیاژها بصورت Cast یا ریختگری و آهنگری یا forge تولید میشوند.

متریال برنج یا آلومینیوم برنز برای شیر های توپی با سایز های کوچک تر (شیرگازی)، انواع فولاد های ساده کربنی یا کربن استیل WCB، استنلس استیل Stainless Steel و انواع چدن Iron از متریال های بسیار پرمصرف در بدنه شیرتوپی محسوب میشوند.



متریال SEAT

سیت در شیرتوپی نیز میتواند از نوع نرم یا soft seat و یا از نوع فلز به فلز باشد که هر یک با توجه به شرایط فرایندی و نوع سیال کاربرد های مختلفی دارد که باید در طراحی و انتخاب شیر به آن توجه ویژه ای شود.

برخی انواع متریال های نشیمنگاه Seat و آب بندی شیر توپی کیتز KITZ عبارت اند از مواد الاستومری ELASTOMER، تفلون یا PTFE، گرافیت و ویتون viton.

همانطور که بالاتر نیز توضیح دادیم، یکی از مهمترین قسمت های شیر توپی یا بال ولو قسمت نشیمنگاه یا سیت SEAT میباشد که به دلیل تماس و چرخش دائمی توپی روی آن و توجه به عدم نشتی شیر باید از متریال هایی انتخاب شود که مقاوم به خوردگی و ساییدگی باشند. معمولآ جنس سیت در شیرهای توپی تفلون یا PTFE میباشد.

در شیر های توپی که برای تنظیم یا کنترل جریان استفاده میشوند، و همچنین در سرویس هایی که فشار سیسستم بسیار بالا میباشد و استفاده از سیت های تفلونی امکان پذیر نمیباشد (امکان لهیدگی سیت)، از سیت های فلزی با متریال های سخت کاری مانند کاربید تنگستن یا کاربید روی استفاده میشود.



مشخصات فنی شیر توپی کیتز KITZ

شیر توپی کیتز از نظر نوع اتصال به لوله، نوع بدنه و همچنین نوع آب بندی به انواع مختلفی تقسیم بندی خواهد شد که در ادامه برخی از آنها را نام خواهیم برد.



شیر توپی KITZ از نظر نوع اتصالات

  • دنده ای (رزوه ای)
  • فلنجی
  • جوشی



شیر توپی KITZ از نظر نوع بدنه

  • یک تکه
  • دو تکه
  • سه تکه Split-Type



شیر توپی KITZ از نظر نوع آب بندی

  • ترونیون مونت (Trunnion-Mounted)
  • شناوری (Floating)



تجهیزصنعت تامین کننده و وارد کننده انواع شیرآلات پایپینگی، شیر توپی، شیر پروانه ای، شیر دروازه ای. انواع شیر توپی دنده ای و فلنجی فولادی و استیل در انواع سایز های مختلف در انبار این شرکت موجود میباشد. برای هماهنگی جهت بازدید از انبار محصولات و استعلام قیمت ها با کارشناسان فروش ما در تماس باشید.
