شیر توپی LVF

توضیحات

شیر توپی LVF یک نوع شیر توپی است که توسط شرکت LVF تولید می‌شود. این شیر توپی دارای ساختاری ساده و قوی است که قابلیت کارکرد در فشارها و دماهای بالا را دارد. شیر توپی LVF دارای دیسکی توپی شکل است که با چرخش 90 درجه، جریان سیال را قطع یا باز می‌کند.

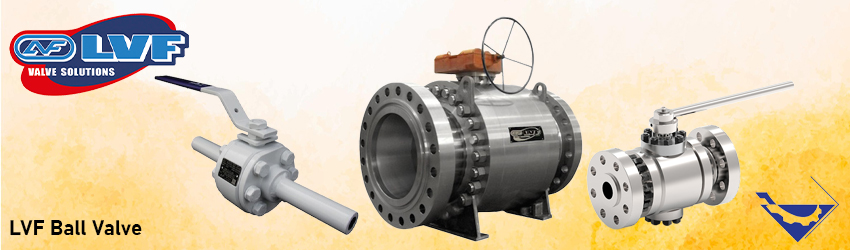

شیر توپی LVF



این دیسک توپی به وسیله یک میله و دسته قابل چرخش در محور شیر متصل شده است. با چرخاندن دسته، دیسک توپی به طور عمودی به محور جریان قرار می‌گیرد و جریان را متوقف می‌کند.

همچنین، در حالت باز شیر توپی، دیسک توپی به طور موازی با محور جریان قرار می‌گیرد و جریان به طور کامل از شیر عبور می‌کند. شیر توپی LVF دارای ویژگی‌هایی نظیر استحکام بالا، عملکرد قابل اعتماد، عمر طولانی و تحمل فشار و دمای بالا است.

این شیرها در صنایع مختلفی نظیر نفت و گاز، پتروشیمی، صنایع غذایی و دارویی، صنایع آب و فاضلاب و سایر صنایع صنعتی استفاده می‌شوند. شیر توپی LVF با توجه به کیفیت ساخت بالا و عملکرد قابل اعتماد، یکی از گزینه‌های مناسب برای کاربردهای صنعتی است.

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق و پایپینگی می باشد. انواع شیر توپی LVF و سایر شیر توپی ها از برندهای مطرح در انبار شرکت تجهیز صنعت موجود میباشد. جهت استعلام قیمت شیر توپی LVF و خرید شیر توپی LVF با کارشناسان فنی و فروش ما در تماس باشید.

اجزای شیر توپی LVF:

اجزای اصلی یک شیر توپی یا بال ولو عبارتند از:

توپ: توپ در شیر توپی به عنوان قسمت حرکتی عمل می‌کند. این توپ معمولاً به شکل گُردی است و به وسیله یک استم به بدنه شیر متصل می‌شود.

استم: استم یا شافت، قسمتی است که توپ را با بدنه شیر متصل می‌کند. این استم معمولاً یک میله طولانی و نیمه استوانه‌ای است که به وسیله دسته قابل چرخش در محور شیر تحریک می‌شود.

سیت یا نشیمنگاه: سیت یا نشیمنگاه، قسمتی است که توپ در آن قرار می‌گیرد و با چرخش توپ، جریان سیال را قطع یا باز می‌کند. سیت معمولاً شکلی مخروطی دارد که با چرخش توپ به طور عمودی به محور جریان قرار می‌گیرد و جریان را متوقف می‌کند. وقتی توپ به طور موازی با محور جریان قرار می‌گیرد، سیت باز می‌شود و جریان سیال به طور کامل از شیر عبور می‌کند.

بدنه: بدنه شیر توپی، قسمتی است که اجزای دیگر شیر را در آن جای می‌دهند. بدنه معمولاً شکل استوانه‌ای دارد و در آن توپ، استم و سیت قرار می‌گیرند. بدنه شیر توپی معمولاً از جنس فلزی مانند فولاد یا استنلس استیل ساخته می‌شود و قوی و مقاوم در برابر فشار و دما است. این اجزا با همکاری یکدیگر، شیر توپی را قادر به قطع و وصل کردن جریان سیال می‌کنند.

بنت (Bonnet) : قسمتی از یک شیر است که حرکت محور کنترل عملکرد شیر (Stem) را درون خود جای می‌دهد. به عبارت دیگر، بنت عملکرد هدایت کننده میله شیر را بر عهده دارد. این قسمت می‌تواند به صورت یک پارچه‌ یا پیچی باشد. همچنین، بنت شامل سیستم آب بند (Packing Seal) است که به منظور جلوگیری از نشتی آب در اطراف محور استفاده می‌شود.

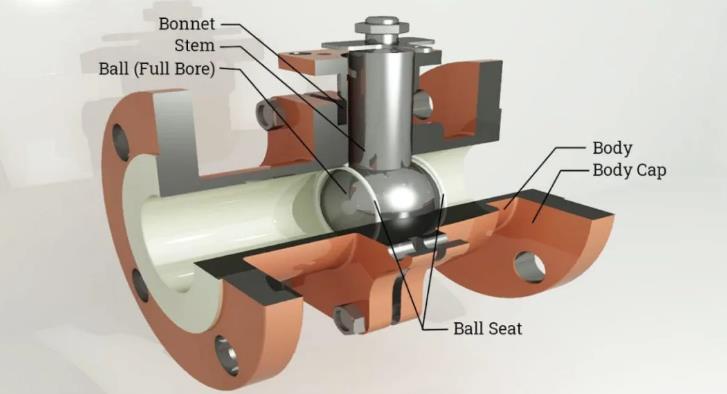

اجزای شیر توپی LVF

انواع شیر توپی از نظر بدنه

  • شیر توپی تمام جوش (Welded Body)
  • توپ ولو ورود از بالا (Top Entry)
  • توپ ولو ورود از جانب (Side Entry)
  • شیر توپی بدنه چند تکه (Split Body)



انواع شیر توپی LVF از نظر نوع مجرابند

شیر توپی شناور (Floating Ball Valve) و شیر توپی ترونیون (Trunnion Mounted Ball Valve) دو نوع اصلی شیر توپی هستند که از نظر نوع توپ با یکدیگر تفاوت دارند. در شیر توپی شناور، توپ آزاد است و با فشار دو سیت الاستومری بر روی توپ، در موقعیت خود قرار می‌گیرد.  توپ در داخل بدنه ولو شناور می‌چرخد و در مواقعی که فشار بالادست زیاد باشد، عملکرد شیر شناور سخت می‌شود .

وقتی شیر در حالت بسته است و سیال به سمت شیر جریان دارد در این نوع توپ باعث میشود که جریان سیال به ثوپ فشار وارد کند فشار وارد بر توپ به سیت دوم انتقال داده میشود و سیت دوم در معرض خراب شدن قرار میگیرد و این باعث نشتی در شیر میشود.

جهت جلو گیری از این مساله شیر توپی به صورت ترونیون درست میشود که در این حالت توپ داخل ولو شناور نیست. و علاوه بر اینکه از بالا به استم وصل است و از پایین هم یک زائده ای دارد که به پایین ولو وصل شده است.

این باعث میشود در حالتی که شیر بسته است جریان سیال به سمت ولو به سیت اولی فشار وارد کند و سیت اوا را آببندی میکنند.

همچنین طراحی توپ ترونیون به گونه‌ای است که به گشتاور عملیاتی کمتری نیاز دارد. و این باعث کاهش اندازه محرک و هزینه کلی شیر می‌شود. پس در حالت شناوری وقتی که شیر در حالت کلوز است نیاز به گشتاور زیادی است تا ولو باز بشود.

بنابراین در این مواقع بهتر است از نوع ترونیون استفاده بشود. لازم به ذکر است برای سرویس‌های فشار بالا و اندازه‌های بزرگ شیر ، شیر توپی ترونیون مورد استفاده قرار می‌گیرد.

هر نوع شیر توپی بنا به نیازها و شرایط خاص بکار می رود و هر کدام مزایا و محدودیت‌های خود را دارند.



انواع شیر توپی LVF :

با توجه به توضیحات گفته شده شرکت LVF شیر های خود را در دو دسته ی شیر توپی LVF مدل شناور (Floating Ball Valve) و شیر توپی LVF مدل ترونیون (Trunnion Mounted Ball Valve) تولید میکند که در ادامه به مشخصات فنی هر کدام را بیان میکنیم:

مشخصات فنی شیر توپی LVF شناور (Floating Ball Valve):

  • ساختار: شیر توپی بدنه چند تکه (Split Body)، توپ ولو ورود از بالا (Top Entry)، سیت هم بصورت سافت و هم بصورت فلزی
  • کدهای اصلی طراحی شیر :فلنج استادارد ASME B16.34، طراحی شیر استاندارد API608، ISO17292، BS5351
  • کلاس فشار کاری: ANSI 150#-4500#
  • محدوده اندازه: از ½ تا 8 اینچ
  • نوع اتصال: SW جوشی ، NPT تریدی، BW جوشی ، RF فلنجی، RJ فلنجی، HUB
  • مواد یا متریال اصلی: فولاد کربنی، فولاد کربنی با دمای پایین، فولاد ضد زنگ، دوبلکس، سوپر دوبلکس، فولاد آلیاژی بالا و پایین، تیتانیوم و هر نوع خاص دیگر در صورت درخواست

راه حل های سفارشی جایگزینی را می توان برای طراحی خدمات برودتی و کاربرد دمای بالا ارائه داد.

مشخصات فنی بال ولو LVF ترونیون (Trunnion Mounted Ball Valve)

  • ساختار: شیر توپی LVF بدنه چند تکه (Split Body)، توپ ولو ورود از بالا (Top Entry)، سیت هم بصورت سافت و هم بصورت فلزی و بدنه ی تمام جوش
  • کدهای اصلی طراحی شیر : فلنج استادارد ASME B16.34، طراحی شیر استانداردAPI6D ، API6A
  • کلاس فشار کاری: ANSI 150#-4500#
  • محدوده اندازه: از ½ اینچ تا 60 اینچ
  • نوع اتصال: SW جوشی ، NPT تریدی، BW جوشی ، RF فلنجی، RJ فلنجی، HUB
  • مواد یا متریال اصلی: فولاد کربنی، فولاد کربنی با دمای پایین، فولاد ضد زنگ، دوبلکس، سوپر دوبلکس، فولاد آلیاژی بالا و پایین، تیتانیوم و هر نوع خاص دیگر در صورت درخواست

راه حل های سفارشی جایگزینی را می توان ارائه داد از جمله: طراحی برای خدمات برودتی و کاربرد دمای بالا

خرید و فروش شیر توپی LVF

شیر توپی LVF یک نوع شیر توپی است که توسط شرکت LVF تولید می‌شود. شیرهای توپی LVF برای کنترل جریان سیالات در صنایع مختلف استفاده می‌شوند. این شیرها از جنس فلزی، معمولاً فولاد کربنی یا فولاد ضد زنگ، درست می‌شوند و قادر به تحمل فشارها و دماهای بالا هستند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های شیر توپی LVF ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه شیر توپی LVF را ارائه می‌دهد.

برای دریافت اطلاعات دقیقتر، خرید و مشاوره در مورد محصولات موجود، بهتر است با شرکت تجهیز صنعت تماس حاصل بفرمایید. این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت شیر توپی LVF و خرید و فروش شیر توپی LVF ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیرگذار بر قیمت شیر توپی LVF

قیمت شیر توپی LVF ممکن است تحت تأثیر عوامل متعددی قرار بگیرد. برخی از عوامل تأثیرگذار بر قیمت شیر توپی LVF عبارتند از:

  • اندازه و کلاس فشار: ابعاد فیزیکی شیر توپی و کلاس فشار آن از جمله عواملی هستند که بر قیمت تأثیر می‌گذارند. شیرهای بزرگتر و با کلاس فشار بالاتر ممکن است قیمت بالاتری داشته باشند.
  • جنس و مواد ساخت: نوع جنس و مواد استفاده شده در ساخت شیر توپی LVF نیز بر قیمت آن تأثیرگذار است. مثلاً شیرهای توپی ساخته شده از فولاد کربنی معمولاً ارزانتر از شیرهای توپی با جنس فولاد ضد زنگ یا آلیاژهای خاصی هستند.
  • برند و کیفیت: برند تولیدکننده و کیفیت محصول نیز می‌توانند عواملی باشند که بر قیمت شیر توپی تأثیرگذار باشند. برندهای معروف و محصولات با کیفیت عموماً قیمت بالاتری دارند.
  • ویژگی‌های فنی: ویژگی‌های فنی مانند نوع اتصال، سیستم دریچه‌بندی، مقاومت در برابر فشار و دما، محدوده دمای کاری و سایر خصوصیات تکنیکی نیز ممکن است بر قیمت تأثیرگذار باشند. شیرهای توپی با ویژگی‌های پیشرفته و خاص ممکن است قیمت بالاتری داشته باشند.

توجه داشته باشید که این عوامل فقط برخی از عوامل ممکن هستند و قیمت نهایی شیر توپی LVF ممکن است تحت تأثیر عوامل دیگر در هر بازار و با توجه به شرایط مختلف متفاوت باشند. برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید.

تجهیزصنعت تامین کننده و وارد کننده انواع شیر توپی LVF فولادی، کربن استیل و استنلس استیل با انواع عملگرهای دستی، گیربکسی، پنوماتیکی و الکتریکی از برند LVF و سایر برندهای مطرح دنیا میباشد. برای استعلام قیمت انواع شیر توپی و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
