شیر سوزنی بخار

توضیحات

شیر سوزنی بخار یکی از انواع شیرهای گلوب میباشد که در سایز های مختلف و در اتصالات دنده ای، فلنجی و جوشی برای قطع و وصل مسیر جریان بخار، یا تنظیم و کنترل و ثابت نگه داشتن دبی بخار در مقدار مشخصی مورد استفاده قرار میگیرد.

شیر سوزنی بخار

شیر سوزنی از نظر عملکردی شبيه به گلوب ولو میباشد. تنها تفاوت در آنها این است که در شیر سوزنی مجرابند یا دیسک بصورت یک مخروط بلند شبیه به یک سوزن میباشد. که در انتهای میله اصلی (استم) قرار دارد. اما در شیر گلوب دیسک بصورت صفحه ای میباشد که دارای سطح مقطع مشخصی است که به هنگام بسته شدن کاملآ روی سیت مینشیند و آب بندی حاصل میشود.

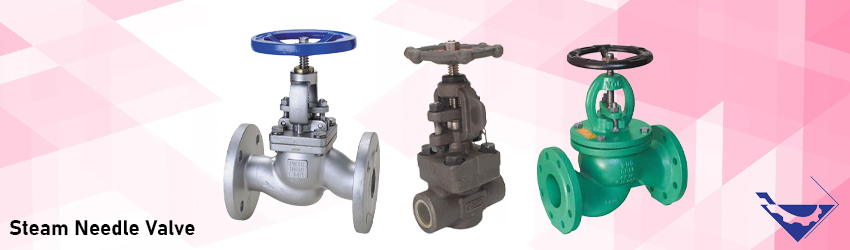

انواع شیر سوزنی بخار - نیدل ولو بخار

شير سوزني بخار جهت تنظيم دقيق ميزان جريان عبوري بخار در سایز های کوچک “1/2 به بالا و در فشار های نامی PN16، PN25 و PN40 تولید میشود.  شیر سوزنی بخار برای سرویس های دما بالا تا دمای کاری ℃350 و بر اساس استاندارد DIN تولید شده و برای سرویس های بخار، روغن داغ انواع گازهای غیر قابل اشتعال مورد استفاده میباشد.

مهمترین قسمت شیر سوزنی بخار قسمت مجرابند یا سوزن آن میباشد. كه در انتهای ميله اصلي شير (Stem) قرار دارد و بصورت يك ديسك عمل می كند. شیر سوزنی معمولا جهت جلوگيری از بروز صدمات ناشی از موج های ناگهاني در خطوط و صدمه ديدن گیج ها از اين شيرها استفاده می كنند.

قیمت شیر سوزنی بخار

شیر سوزنی بخار به مانند سایر شیرآلات صنعتی و پایپینگ دارای پارامترهای بسیاری میباشد که روی قیمت آن تاثیر گذار میباشد. شاید مهمترین فاکتوری که روی قیمت همه شیرها تاثیر میگذارد، متریال شیر باشد. طبیعتآ متریال های چدن و فولاد دارای قیمت های مناسب تری نسبت به متریال استنلس استیل میباشد.

از پارامترهای تاثیرگذار دیگر روی قیمت شیر سوزنی بخار سایز شیر و نوع اتصال میباشد که حائز اهمیت خواهد بود. برند و کشور تولید کننده شیر نیز یکی دیگر از موارد مهمی میباشد که علاوه بر تاثیر مستقیم بر کیفیت عملکردی شیر و طول عمر آن روی قیمت یک شیر صنعتی تاثیر خواهد داشت.

در ادامه معروف ترین شرکت های تولید کننده شیر سوزنی بخار را مشاهده میکنید

  • شیر فلکه سوزنی LVF ایتالیا
  • شیرسوزنی CIM ایتالیا
  • شرکت عیوض تکنیک
  • نیدل ولو GENBERE اسپانیا
  • نیدل ولو MIVAL ایتالیا

متریال شیر سوزنی

شیر سوزنی به جهت تنظیم و کنترل بخار که قطعآ از دما و فشار بالایی برخوردار میباشد باید از متریال مناسب و متریالی که قابلیت تحمل این شرایط را داشته باشد تولید بشود.

انواع متریال های چدن خاکستری GG25، چدن چکش خوار GGG40، فولاد (کربن استیل) GS-C25 و انواع آلیاژ های WCB، WCC و همچنین آلیاژ های استنلس استیل 316 , CF3M , 304 و … از متریال های متداولی هستند که در تولید این تجهیز از آنها استفاده میشود.

کاربرد شیر سوزنی بخار

نیدل ولو بخار همانطور که از نامش پیداست برای سرویس های Steam مانند سیستم های تولید و توزیع بخار مورد استفاده میباشد. اما علاوه بر بخار تنظیم و کنترل دبی جریان برای سیالات با دمای بالا در کاربری های دیگری نیز توسط این شیر انجام میشود.

سرویس های آب داغ، روغن داغ، سیستم های هوای فشرده و HVAC از نمونه های دیگری میباشند که در آنها از شیر فلکه سوزنی استفاده میشود.

مزایای شیر سوزنی

  • 1-قابلیت تنظیم و کنترل دقیق جریان بخار
  • 2- از آنجا که این شیر در دسته بندی شیرهای گلوب قرار میگیرد. در انواع مدل های شیر سوزنی زاویه دار و  مستقیم موجود میباشد که هر یک شرایط و عملکرد خاص خود را دارا هستند.
  • 3- نیدل ولو بخار دارای مقاومت بالا در مقابل سیالات دما بالا مانند انواع بخار های سوپرهیت را دارا هستند.

شیر سوزنی پارکر

شیر سوزنی اینسترومیت IV11

شیر سوزنی اینسترومیت IV10
