شیر سوزنی اینسترومیت IV11

توضیحات

شیر سوزنی InstruMate Needle Valve مدل IV11 Multiport، از انواع شیرهای پرکاربرد و رایج صنعتی محسوب می شود که جهت کنترل دقیق جریان سیالات و محافظت از تجهیزات اندازه گیری مانند گیج، ترانسمیتر و سوئیچ فشار کاربرد دارد.

شیرهای سوزنی یا نیدل ولو (Needle Valve) اینسترومیت با حرکت خطی از لحاظ ساختاری نوعی گلوب ولو (Globe Valve) محسوب می شوند و تنها تفاوت آنها در نوع دیسک یا مجرابند می باشد. در واقع شیر سوزنی دارای دیسک سوزنی می باشد ولی شیر گلوب دیسک صفحه ای دارد.

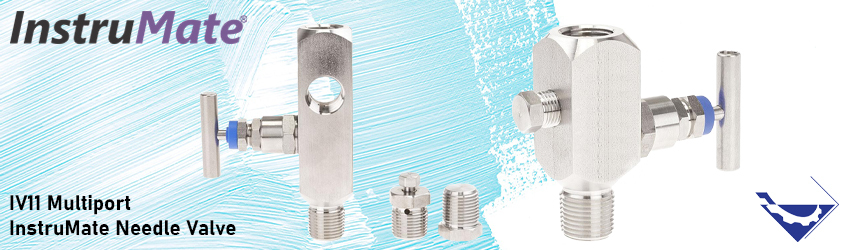

انواع شیر سوزنی InstruMate Needle Valve مدل IV11 Multiport

شیر سوزنی چند پورت مدل IV11 اینسترومیت با عملگر دستی در صنایع فرآیندی مختلفی از قبیل نفت و گاز، پتروشیمی، صنایع شیمیایی، تولید برق، آب و فاضلاب و غیره مورد استفاده قرار می گیرد.

شیرهای سوزنی مدل IV11 بر اساس طراحی  Blow-out قابلیت عملکرد در فشارهای بالا و ایمنی فرآیند را بهبود می بخشد. از این مدل شیرها برای جداسازی تجهیزات اندازه گیری فشار جهت تعمیر و کالیبراسیون مجدد استفاده می شود.

شیر سوزنی چند پورت IV11 در نسخه استاندارد مجهز به دو اتصال اضافی است که این اتصالات می تواند جهت تخلیه سیال Vent یا برای اتصال به تجهیزات اضافی مورد استفاده قرار گیرد. در ادامه به معرفی شیر سوزنی InstruMate مدل IV11 Multiport و بررسی مشخصات فنی آن می پردازیم.

مشخصات فنی شیر سوزنی مدل IV11 Multiport



ویژگی ها و مشخصات فنی شیر سوزنی InstruMate مدل IV11 Multiport به شرح زیر می باشد:

  • مدل شیر سوزنی: multiport valve IV11
  • فشار کاری مجاز: 420 بار (6,000 psi)/ با متریال آب بندی از جنس PTFE تفلون 690 بار (10,000 psi)
  • اتصال: رزوه ای با سایزهای ½NPT½ ، ¼NPT، G
  • متریال (Wetted parts) قطعات در تماس با سیال: بدنه شیر استنلس استیل 316 و316L / کلاهک شیر هستلوی Hastelloy 276 و مونل Monel 400
  • متریال (Non-wetted parts): دسته از استنلس استیل/ قطعاتی که در تماس با سیال نیستند از جنس استیل 316L
  • نوع آب بندی: فلزی Metal-to-metal
  • اتصال تخلیه (Vent): : ½ NPT
  • حداقل دمای طراحی: 54- درجه سانتیگراد (65- درجه فارنهایت)
  • اندازه سوراخ شیر: 4 میلی متر
  • متریال آب بندی: بر اساس محدوده دما و فشار از جنس PTFE / Graphite/ RTFE
  • تاییدیه ها:  API 598 / NORSOK / CRN / EAC /ASME B16.34 / NACE / MSS SP-25 / ISO 5208/ MSS SP-61 / MSS SP-99/ ASME B31.3 / ASME B1.20.1

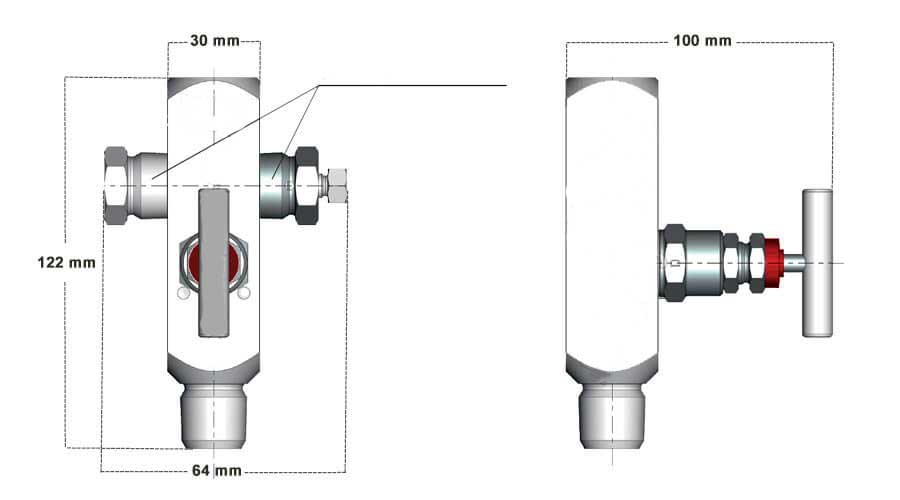

اجزای شیر سوزنی InstruMate Needle Valve مدل IV11 Multiport

جدول شیر سوزنی اینسترومیت IV11

عملکرد شیر سوزنی مدل IV11 Multiport

شیر سوزنی چند پورت اینسترومیت مدل IV11 از قسمت های مختلفی نظیر بدنه، استم، دیسک، سیت یا نشیمنگاه و غیره تشکیل می شود. شیرهای سوزنی جهت کنترل دقیق جریان یا جداسازی جریان سیالات مختلف در صنایع فرآیندی مورد استفاده قرار می گیرد. علت نام گذاری شیر سوزنی به دلیل دیسک کوچک سوزنی شکل می باشد که وظیفه کنترل، باز و بسته کردن جریان را به عهده دارد.

عملکرد در شیرهای سوزنی به این صورت می باشد که با چرخش اکچویتور دستی (Handle)، دیسک سوزنی که از طریق استم متصل به اکچویتور است از روی سیت یا نشیمنگاه شیر بلند می شود و مسیر جریان سیالات باز می شود. به عبارت بهتر شیرهای سوزنی سرعت جریان سیالات را از طریق چرخش فلکه شیر کنترل می کنند.

از مزایای شیر سوزنی چند پورت مدل IV11 میتوان به گشتاور کم عملگر دستی، کنترل دقیق جریان انواع سیالات خورنده با ویسکوزیته کم، ابعاد کوچک و عملکرد ساده و قیمت مقرون به صرفه آن اشاره کرد.

معایب شیر سوزنی InstruMate Needle Valve مدل IV11 Multiport شامل عملکرد ضعیف در جریان های بالا، فرسایش و خرابی دیسک در سیالات با ذرات جامد می شود.

عوامل تاثیرگذار بر قیمت شیر سوزنی مدل IV11 Multiport

علاوه بر شرایط بازار عوامل مختلفی بر قیمت شیر سوزنی InstruMate Needle Valve مدل IV11 Multiport تاثیر گذار می باشد. برخی از عوامل موثر بر قیمت عبارتند از:

جنس

متریال و جنس بدنه در شیرهای سوزنی بر اساس نوع سیال (میزان خورندگی و ویسکوزیته)، دما و فشار فرآیندی انتخاب می سود. قیمت شیرهای سوزنی با توجه به متریال به کار رفته در دیسک، بدنه و آب بندی متفاوت می باشد.

شیرهای سوزنی چند پورت مدل IV11 با متریال مختلف استنلس استیل، مونل و هستلوی ارائه می شوند. توجه داشته باشید قیمت شیرهای سوزنی مونل و هستلوی از شیرهای سوزنی استیل گرانتر است. همچنین جنس سیت یا نشیمنگاه شیر سوزنی با توجه به میزان نشتی مجاز در فرآیند از متریال PTFE، Graphite و RTFE ساخته می شود.

ابعاد و سایز

سایز و ظرفیت شیرهای سوزنی بر اساس ضریب جریان Cv  متفاوت است. طبیعتا شیرهای سوزنی بزرگتر جریان بیشتری را عبور می دهند و قیمت بالاتری دارند.

دما و فشار فرآیندی

شیرهای سوزنی مدل IV11 در محدوده فشار کاری مجاز تا 690 بار تولید می شوند. توجه داشته باشید که شیرهای سوزنی با محدوده فشار و دمای گسترده تر از قیمت بالاتری برخودار هستند.

اندازه پورت و مجرا

شیرهای سوزنی دارای سایزهای مختلف از پورت های اتصال با انتهای نری یا مادگی و مجرا می باشد. در واقع استفاده از

پورت و مجرا با سایز مناسب موجب عملکرد بهتر سیستم و کاهش نشتی می شود.

خرید و فروش شیر سوزنی InstruMate  مدل IV11 Multiport

شیرهای سوزنی جهت کنترل جریان سیالات در دبی پایین با دقت و کیفیت بالا در متریال و سایزهای متنوعی ارائه می شوند. هنگام خرید شیر سوزنی InstruMate  مدل IV11 Multiport باید به پارامترهای جنس، دما و فشار و نوع سیال فرآیندی (خورندگی و ویسکوزیته) توجه شود.

تجهیز صنعت یکی از برترین تامین کنندگان و واردکنندگان تجهیزات ابزار دقیق و پایپینگی در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع انواع شیرهای سوزنی را در برندهای مختلف (اینسترومیت، ویکا و غیره) با بهترین کیفیت و قیمت مناسب به فروش می رساند.

برای کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت شیر سوزنی InstruMate Needle Valve مدل IV11 Multiport با کارشناسان فنی و فروش ما در ارتباط باشید.
