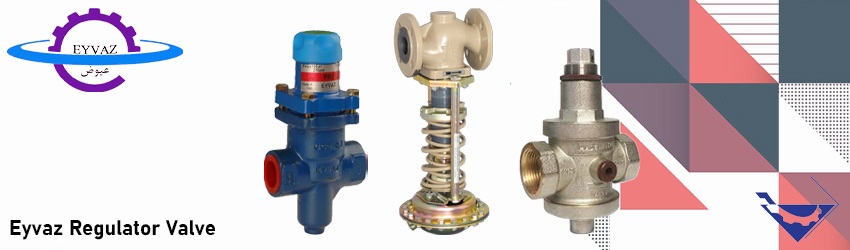

شیر فشار شکن عیوض تکنیک

شیرهای فشار شکن عیوض تکنیک (ابزار دقیق آذرسام) برای کنترل و کاهش اتوماتیک فشار مایعات، گاز و بخار در صنایع مختلف به کار می رود.

ویژگی ها:

  • موجود در انواع اتصالات فلنجی و رزوه ای
  • انواع سایز ها تا “6
  • انواع متریال های چدن، فولاد و استیل

توضیحات

شیر فشار شکن عیوض تکنیک

شیر فشار شکن عیوض تکنیک، یکی از محصولات شرکت عیوض می باشد که جهت کنترل و کاهش فشار سیال مایع، گاز و بخار در صنایع مختلف به کار می رود. شرکت تولیدی صنعتی ابزار دقیق آذرسام (با نام تجاری عیوض) از پيشگامان صنعت ساخت تجهيزات کنترل کننده اتوماتيک خطوط بخار، کنترل کننده های سطح مایعات و شیرهای کنترلی در ايران است که در سال 1372 تاسيس گرديد.

شیر فشار شکن عیوض تکنیک

محصولات این شرکت از قبیل کنترل کننده ها و نشان دهنده های سطح مایعات، تله بخارها و کنترل ولوها در صنایع مختلف از جمله صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، بویلر سازها و ماشین سازها، غذایی، دارویی، بهداشتی و … مورد استفاده قرار می گیرند. تمامی محصولات این شرکت کیفیت قابل قبول را به همراه داشته و مورد پذیرش مصرف کنندگان مختلف می باشد.

در ادامه این مقاله به معرفی انواع شیرهای فشار شکن ساخت شرکت عیوض، مشخصات فنی و عملکرد آنها خواهیم پرداخت.

انواع شیر فشار شکن عیوض

در شرکت عیوض تکنیک، انواع مختلفی از شیرهای فشار شکن با توجه به شرایط پروژه و نیاز فنی طراحی و تولید می شوند. انواع شیرهای فشار شکن تولید شده از شرکت عیوض تکنیک عبارتند ار:

1.شیر فشار شکن تیپ PCV 23-33

شبرهای فشار شکن یا کنترل کننده فشار خودکار، بر اساس استانداردهای DIN و ANSI طراحی می شوند. این شیرها جهت کنترل فشار خطوط در محدوده تنظیم شده به کار می روند. از ویژگی های شیرهای فشار شکن تیپ PCV 23-33 میتوان به تعمیر و نگهداری آسان، دقت بالا، واکنش خوب، آب بندی نرم PTFE، خود کنترلی (عدم نیاز به نیروی کمکی) و تنظیم آسان فشار خروجی به وسیله شیر پایلوت جانبی اشاره کرد. مناسب برای کنترل فشار سیال مایعات، گازهای غیر قابل اشتعال و بخار می باشد.

شیر کنترل خودکار فشار PCV Type 2333 در حالت نرمال باز و با افزایش فشار خروجی به تدریج بسته می شود. در واقع با تنظیم فشار پایلوت در رنج مورد نظر، مقدار فشار اضافی پشت شیر پایلوت از طریق سه راهی به اکچویتور شیر منتقل و با تغییر فضای بین سیت و پلاگ مقدار فشار در رنج مورد نظر ثابت باقی می ماند. در این شیرهای فشار شکن توسط سیستم پایلوت جانبی باز یا بسته شدن پلاگ و تغییر موقعیت آن صورت می گیرد که در نهایت منجر به کنترل فشار خروجی شیر می شود.

مشخصات فنی شیر فشار شکن تیپ PCV 23-33

شیرهای فشار شکن مدل PCV 23-33 فقط برای نصب در خطوط افقی مناسب می باشند. پس از نصب شیر فشار شکن با توجه به اینکه فشار بخار در خروجی شیر کاهش می یابد میزان حجم بخار در خروجی بیشتر می شود به همین خاطر لوله خروجی شیر باید قطورتر در نظر گرفته شود. جهت تنظیم فشار در رنج مورد نظر از شیر پایلوت جانبی و برای جلوگیری از ورود اجسام خارجی به شیر از یک صافی در ورودی استفاده می شود. برخی دیگر از ویژگی های  این مدل شیر فشار شکن عبارتند از:

  • سایز: DN125 و DN150
  • فشار نامی: Class150 یا Class300 /PN16 تا PN25
  • دمای کاری: 350 درجه سانتی گراد
  • نوع آب بندی: نرم تفلون Soft seal
  • قطر اریفیس: 103 تا 124.5 میلی متر
  • محدوده قابل تنظیم فشار: 0.14 تا 8.6 بار/ 2 تا 125 psi
  • دمای محیط: 10- تا 80+ درجه سانتی گراد
  • متریال بدنه (ANSI): استنلس استیل
  • متریال بدنه (DIN): چدن
  • متریال پلاگ: تفلون PTFE

شیر فشار شکن عیوض تکنیک

2.شیر فشار شکن تیپ PCV 41-23

شیرهای فشار شکن یا کنترل خودکار فشار برای ثابت نگه داشتن فشار سیال از قبیل مایعات،گازهای غیر قابل اشتعال و بخار در رنج تنظیمی مورد استفاده قرار می گیرند.

شیر فشار شکن PCV Type 41-23، فشار خروجی را به صورت خودکار کنترل می کند تا فشار سیال در رنج تنظیمی به صورت ثابت باقی بماند. در واقع فشار سیال از طریق خط کنترل به سمت  اکچوئیتور منتقل شده و به سطح دیافراگم وارد می شود. این نیرو از طریق میله به پلاگ منتقل شده و با تغییر فضای بین سیت و پلاگ مقدار فشار در رنج مورد نظر ثابت باقی می ماند.

 شیر کنترل خودکار فشار PCV Type 41-23 دارای دو قطعه آکاردئونی (بیلوز) می باشد که به وسیله یکی بین فشار ورودی و خروجی تعادل ایجاد می شود (بیلوز بالانس کننده فشار) و دیگری نقش مکانیکال سیل (بیلوز آب بندی) را دارد. اگر سیال فرآیندی بخار باشد قطعات زیر به مجموعه شیر اضافه می شود:

  1. منبع کندانس: جهت حفاظت از دیافراگم در مقابل افزایش دما و تاثیر مستقیم بخار و عملکرد مناسب دیافراگم  استفاده می شود و باید قبل استفاده از شیرفشارشکن، منبع کندانس از آب پر شود.
  2. خط کنترل: برای انتقال فشار سیال به اکچویتور از این لوله استفاده می شود و سایز آن “3/8 می باشد.
  3. پیچ اتصال: جهت اتصال خط کنترل به اکچویتور مورد استفاده قرار می گیرد.
  4. دریچه تزریق آب: برای پر کردن آب در منبع کندانس،خط کنترل و اکچویتور کاربرد به کار می رود.

مشخصات فنی شیر فشار شکن تیپ PCV 41-23

شیرهای فشار شکن مدل PCV 41-23 فقط برای نصب در خطوط افقی مناسب می باشند و جهت جلوگیری از ورود اجسام خارجی به داخل آنها از یک صافی در ورودی استفاده می شود. در شیرهای کنترل فشار هنگامی که اکچویتور دیافراگمی مناسب نباشد به عنوان مثال سیال خورنده یا کاهش فشار خروجی بالاتری مدنظر باشد از اکچویتور فلزی با بیلوز استفاده می شود. در ادامه مشخصات فنی شیرهای فشار شکن عبارتند از:

  • سایز بر حسب استاندارد DIN یا ANSI : DN15 تا DN100 / 1/2″ تا 4″
  • فشار نامی:  PN16 تا PN40  / کلاس کاری 150 تا 300
  • دمای کاری: 350 درجه سانتی گراد / 662 درجه فارنهایت
  • رنج قابل تنظیم فشار: 0.2 تا 28 بار / 3 تا 400 psi
  • قطر اریفیس: 22 تا 89 میلی متر
  • دمای محیط: 10- تا 80+ درجه سانتی گراد
  • متریال بدنه: استنلس استیل
  • دو نوع آب بندی فلزی و نرم (Metal or Soft sealing)

3.شیر فشار شکن تیپ PCV 39-02

شیر فشار شکن یا کنترل کننده خودکار فشار مدل PCV 39-02، برای کاهش فشار خطوط بخار به کار می رود. این فشارشکن ها بر اساس استاندارد ANSI و DIN طراحی و تولید می شوند.

نحوه عملکرد شیرفشار شکن به این صورت است که فشار خروجی از طریق منبع کندانس و لوله رابط به سمت اکچوئیتور منتقل شده و به سطح دیافراگم وارد می شود. این نیرو از طریق میله به پلاگ منتقل می شود و در نهایت با تغییر فضای بین سیت و پلاگ مقدار فشار در رنج مورد نظر ثابت باقی می ماند. این محصول دارای یک قطعه آکاردئونی است که ضمن ایجاد تعادل بین فشار ورردی و خروجی نقش مکانیکال سیل را جهت آب بندی به عهده دارد.

مشخصات فنی شیر فشار شکن تیپ PCV 39-02

شیرهای فشار شکن PCV 39-02، فقط جهت نصب در خطوط افقی به کار می روند و ویژگی های آنها به شرح زیر می باشد:

  • سایز بر حسب استاندارد DIN یا ANSI : DN15 تا DN80
  • فشار نامی:  PN16 تا PN25
  • دمای کاری: 350 درجه سانتی گراد / 662 درجه فارنهایت
  • رنج قابل تنظیم فشار: 0.2 تا 16 بار
  • قطر اریفیس: 22 تا 65 میلی متر
  • دمای محیط: 10- تا 80+ درجه سانتی گراد
  • متریال بدنه: چدن

4.شیر کنترل کننده فشار ورودی تیپ PCV 23-35

شیر کنترل کننده فشار مدل PCV 23-35 جهت کنترل فشار سیال مایع، گازهای غیر قابل اشتعال و بخار مورد استفاده قرار می گیرد. این مدل از شیرهای کنترلی، فشار ورودی را به صورت خودکار کنترل می کنند و در حالت نرمال بسته می باشند و با افزایش فشار ورودی به تدریج باز می شوند.

 با تنظیم مقدار فشار پایلوت در رنج مورد نظر مقدار فشار اضافی پشت شیر پایلوت از طریق سه راهی به قسمت اکچویتور شیر منتقل می شود و این نیرو از طریق میله به پلاگ منتقل شده و با تغییر فضای بین سیت و پلاگ مسیر خروجی را باز کرده  و از افزایش فشار خط جلوگیری کرده و مقدار فشاردر رنج مورد نظر ثابت باقی می ماند.

این نوع شیر کنترل فشار دارای ویژگی هایی از جمله خودکنترلی، تعمیر و نگهداری آسان، واکنش خوب و دقت بالا، امکان کنترل آسان فشار ورودی به وسیله شیر پایلوت جانبی و دارای آب بندی نرم PTFE  می باشد.

مشخصات فنی شیر کنترل کننده فشار ورودی تیپ PCV 23-35

شیرهای کنترل فشار ورودی بر اساس دو استاندارد DIN یا ANSIساخته می شوند و جهت جلوگیری از ورود اجسام خارجی به داخل شیر از یک صافی در ورودی آن استفاده می شود. مشخصات فنی آنها عبارتند:

  • سایز بر حسب استاندارد DIN یا ANSI : DN125 تا DN150
  • فشار نامی:  PN16 تاPN25
  • دمای کاری: 350 درجه سانتی گراد / 662 درجه فارنهایت
  • رنج قابل تنظیم فشار: 1 تا 10 بار / 14.5 تا 145 psi
  • قطر اریفیس: 103 تا 124.5میلی متر
  • دمای محیط: 10- تا 80+ درجه سانتی گراد
  • متریال بدنه (ANSI): استنلس استیل
  • متریال بدنه (DIN): چدن

5.شیر کنترل کننده خودکار فشار ورودی تیپ PCV 41-73

شیر کنترل فشار تیپ PCV 41-73، جهت خنثی کردن فشار اضافی یک سیستم، در رنج تنظیمی مورد نظر به کار می رود. این تیپ شیر کنترل فشار برای خطوط مایعات، گازهای غیر قابل اشتعال و بخار مورد استفاده قرار می گیرد. نحوه عملکرد شیرهای کنترلر خودکار فشار تیپ PCV 41-73 مانند شیرهای کنترل فشار ورودی تیپ PCV 23-35 می باشد.

مشخصات فنی شیر کنترل کننده فشار ورودی تیپPCV 41-73

شیرهای کنترل فشار ورودی PCV Type 4173  برای نصب به صورت افقی مناسب می باشند. در ادامه مشخصات فنی این مدل شیرها به شرح زیر می باشد.

  • سایز: DN15 تا DN100
  • فشار نامی:  PN16 تاPN25
  • دمای کاری: 350 درجه سانتی گراد / 662 درجه فارنهایت
  • رنج قابل تنظیم فشار: 0.2 تا 28 بار / 3 تا 400 psi
  • قطر اریفیس: 22 تا 89 میلی متر
  • دمای محیط: 10- تا 80+ درجه سانتی گراد
  • متریال بدنه (ANSI):استیل و استنلس استیل
  • متریال بدنه (DIN): چدن و استنلس استیل
  • آب بندی نرم soft sealing

شیر فشار شکن عیوض تکنیک مشخصات فنی

پارامتر های موثر بر قیمت فشار شکن عیوض

عوامی که بر قیمت شیرهای فشار شکن شرکت عیوض تاثیر گذار هستند، عبارتند از:

  • سایز شیر
  • رنج فشار قابل تنظیم
  • دمای کاری
  • نوع سیال
  • متریال بدنه شیر
  • نوع آب بندی
  • فشار کاری

خرید و فروش شیر فشار شکن عیوض تکنیک

شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما ارائه می‌دهد. در فروشگاه ابزار دقیق تجهیز صنعت، فروش انواع شیرهای کنترلی (فشار شکن) عیوض ساخت شرکت ابزار دقیق آذر سام (نام تجاری عیوض) را با قیمت مناسب و ارسال سریع به سراسر کشور می توانید مشاهده نمایید. تجهیز صنعت نمایندگی تمامی محصولات شرکت عیوض اعم از شیرهای فشار شکن می باشد.

کلیه محصولات تولیدی شرکت عیوض تکنیک دارای 18 ماه گارانتی و 10 سال خدمات پس از فروش می باشد. جهت اطلاعات بیشتر برای خرید محصول، مشاوره رایگان و استعلام قیمت با کارشناسان فروش ما در ارتباط باشید.
