شیر پروانه ای لاگ

توضیحات

عملکرد شیر پروانه ای لاگ مشابه شیر توپی میباشد با این تفاوت که بجای توپی در این نوع شیر از یک دیسک تخت برای باز و بست شدن مسیر سیال استفاده میشود. این نوع شیر امکان بسته شدن سریع را فراهم می‌کند.

شیرهای پروانه به دلیل هزینه کمتر و وزن سبک، بیشترمورد استفاده قرار می‌گیرند. در این نوع شیر، دیسک در مرکز لوله قرار دارد و با استفاده از یک میله و اکچویتور، دیسک به صورت موازی یا عمود بر جریان قرار می‌گیرد.

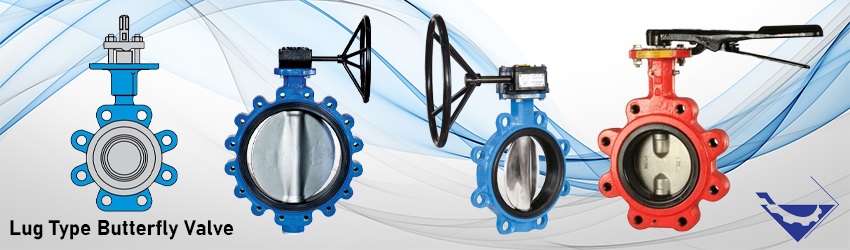

شیر پروانه ای لاگ



اکچویتور را می‌توان چرخاند تا دیسک را به زاویه مورد نظر در آورد و جریان سیال را کنترل کند. شیر پروانه یک نوع شیر یک چهارم چرخش می باشد، به این معنی که وقتی دیسک یک چهارم چرخش می‌کند، شیر به‌طور کامل باز یا بسته می‌شود.

وقتی شیر بسته است، دیسک به گونه‌ای چرخانده می‌شود که مسیر را به‌طور کامل مسدود می‌کند و جریان سیال را متوقف می‌کند. وقتی شیر کاملاً باز است، دیسک به زاویه‌ای چرخش می‌کند که مسیر سیال را تقریباً بدون محدودیت فراهم می‌کند.

همچنین، شیر قابل تنظیم است و می‌توان آن را به طور تدریجی باز کرد تا جریان سیال را کنترل کند. شیر پروانه انواع مختلفی دارد که برای فشارها و استفاده‌های مختلف مناسب هستند.



اجزای شیر پروانه ای:

شیر پروانه ای دارای اجزای اصلی زیر است:



بدنه (Body) :

بدنه شیر پروانه ای یک قسمت اصلی است که بین دو فلنج لوله قرار می گیرد. بدنه می تواند به صورت لاگی (Lug) ، ویفری (Wafer) و فلنجی (Flang) باشد.



دیسک (Disk) :

دیسک شیر به شکل یک صفحه دایره ای شبیه به پروانه است که حول محور عمودی (محور شفت) آزادانه چرخش می کند. دیسک در حالت باز و بسته شدن شیر نقش اصلی را ایفا می کند. دیسک شیر های پروانه ای با توجه به بدنه شیر به دو نوع هم مرکز (Centric) و دیسک غیر هم مرکز (Eccentric) نیز تقسیم می شوند.



آستری یا آب بند (Liner) :

آستری یا آب بند یک لایه محافظتی است که بین لبه دیسک و سیت قرار می گیرد. این لایه می تواند از جنس فلزی یا مواد غیر فلزی مانند PTFE باشد.



نشیمنگاه (Seat) :

نشیمنگاه در بدنه شیر قرار می گیرد و وظیفه ایجاد محل برخورد صحیح بین دیسک و آستری را دارد. مواد سیت می تواند از جنس فلزی یا مواد غیر فلزی باشد.



محور(Shaft) :

محور شفت در وسط بدنه قرار دارد و دیسک را در حالت چرخش حول آن قرار می دهد.



عملگر(Actuator) :

عملگر شیر پروانه ای مسئول کنترل باز و بسته شدن شیر است. این عملگر می تواند به صورت دستی (دستی)، مکانیکی (گیربکس) یا اتوماتیک (پنوماتیک، الکتریکی یا هیدرولیک) عمل کند.

با توجه به توضیحات بالا در مورد کلیت شیر پروانه ای، می توان گفت شیر پروانه ای ها به سه دسته تقسیم میشوند لاگ تایپ، ویفر تایپ و فلنج تایپ.

در این بررسی ما شیر پروانه ای از نوع لاگ تایپ را مورد بررسی قرار میدهیم و عمکلرد، نحوه ی اتصال و مزایا به همراه کاررد های این تجهیز را بیان خواهیم کرد.



شیر پروانه ای لاگ (Lug type):

شیر پروانه ای لاگ (Lug type) دارای گیره های بیشتری است که برای اتصال بین دو فلنج در خط لوله استفاده می شود. تعداد گیره ها ممکن است بین 4 تا 20 عدد باشد. این نوع شیر پروانه ای به دلیل دارا بودن نقاط اتصال بیشتر قادر به تحمل فشارهای بالاتری است. که می تواند در خطوط لوله با فشار بالا مورد استفاده قرار گیرد.

شیر پروانه ای لاگ به صورت مشابه با شیر پروانه ای ویفری عمل می کند. اما با توجه به ویژگی های اتصالات لاگ، قادر به تحمل فشارهای بالاتر و بارهای جانبی بیشتر است. همچنین این نوع شیر برخلاف نوع فلنجی و ویفری که در وسط پایپ نصب میشوند این نوع شیرها قابلیت نصب در وسط پایپ و هم در انتهای پایپ را دارند.

همان گونه که اشاره شد این نوع شیر قابلیت تحمل فشار بیشتری را دارد. ولی ذکر این نکته مهم است که قابلیت تحمل فشارکمتری نسبت به نوع فلنجی دارند ولی تحمل فشاربالاتری نسبت به نوع ویفری دارا می باشند. نصب و تعویض شیر پروانه ای لاگ نیز بسیار آسان است. زیرا با استفاده از گیره ها می توان آن را به فلنج های لوله ها متصل کرد و جدا کرد.

با توجه به قابلیت های اتصالات لاگ و تحمل فشار بالا، شیر پروانه ای لاگ در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، انرژی برق و بسیاری از برنامه های صنعتی دیگر استفاده می شود.

شیر پروانه ای لاگ

عملکرد شیر پروانه ای از نوع لاگ (Lug type):



عملکرد شیر پروانه ای از نوع لاگ (Lug type) مشابه با سایر شیرهای پروانه ای است، با این تفاوت که دارای گیره های بیرونی برای اتصال به فلنج ها است .عملکرد  این نوع به صورت زیر است:

باز شدن: در حالت باز شدن، دیسک شیر پروانه ای به یک زاویه مشخص (معمولاً 90 درجه) چرخش می کند. این چرخش باعث ایجاد یک مسیر مستقیم برای جریان سیال می شود. با چرخش دیسک به زاویه مناسب، لبه دیسک به آستری می پیوندد و جریان سیال به طور کامل از شیر عبور می کند.

بسته شدن: در حالت بسته شدن، دیسک به حالت اولیه خود باز می گردد و لبه دیسک از آستری جدا می شود. این باعث می شود که دیسک به محل قرارگیری اولیه خود برگردد و جریان سیال را مسدود کند.

کنترل جریان: با تغییر زاویه چرخش دیسک، میزان جریان سیال قابل کنترل است. با باز کردن دیسک به زاویه بیشتر، جریان سیال افزایش می یابد و با بسته شدن دیسک، جریان سیال کاهش می یابد.

شیر پروانه ای لاگ به دلیل داشتن گیره های بیرونی، قابلیت اتصال به فلنج ها را دارد که این امکان را به شیر می دهد که در محلی ثابت و متصل به لوله ها باشد. این ویژگی از شیر پروانه ای لاگ به ویژه در خطوط لوله با فشار بالا بسیار مفید است.

شیر پروانه ای لاگ

مزایای شیر پروانه ای از نوع لاگ (Lug type):



  • قابلیت نصب و تعویض آسان: این شیر از گیره های بیرونی برای اتصال به فلنج ها استفاده می کند. این ویژگی باعث می شود نصب و تعویض شیر آسان تر و سریع تر انجام شود. همچنین این نوع شیر برخلاف نوع فلنجی و ویفری که در وسط پایپ نصب میشوند این نوع شیر قابلیت نصب در وسط پایپ و هم در انتهای پایپ دارد .



  • قابلیت حرکت مستقل: شیر پروانه ای لاگ به دلیل داشتن گیره های بیرونی، قابلیت حرکت مستقل را دارد. این به معنی این است که شیر می تواند بدون تأثیری بر روی فلنج ها چرخش کند و عملکرد خود را انجام دهد.



  • مقاومت در برابر فشار: این شیر از جنس مواد مقاومی مانند فولاد یا آلیاژهای قوی است. این باعث می شود که شیر پروانه ای لاگ مقاومت بالایی در برابر فشار و نیروهای خارجی داشته باشد.



  • کاربرد چند منظوره: شیر پروانه ای لاگ به دلیل ویژگی های خاص خود، در بسیاری از صنایع و برنامه های مختلف مورد استفاده قرار می گیرد. از جمله کاربردهای شیر پروانه ای لاگ می توان به صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، انرژی برق و غیره اشاره کرد.



  • قابلیت تحمل فشار بالا: به دلیل داشتن گیره های بیرونی، شیر پروانه ای لاگ قادر به تحمل فشارهای بالاتر است. این ویژگی آن را برای استفاده در خطوط لوله با فشار بالا مناسب می کند.

شیر پروانه ای لاگ

تجهیز صنعت یکی از برترین واردکنندگان و تامین کنندگان انواع شیرآلات صنعتی و پایپینگ از تمامی برندهای معتبر دنیا ازجمله فیشر، ابرو آرماتورن، کیستون، دراگون، میراب و سایر برند ها می باشد. برای کسب اطلاعات بیشتر در خصوص محصولات لطفا با کارشناسان ما تماس حاصل فرمایید.
