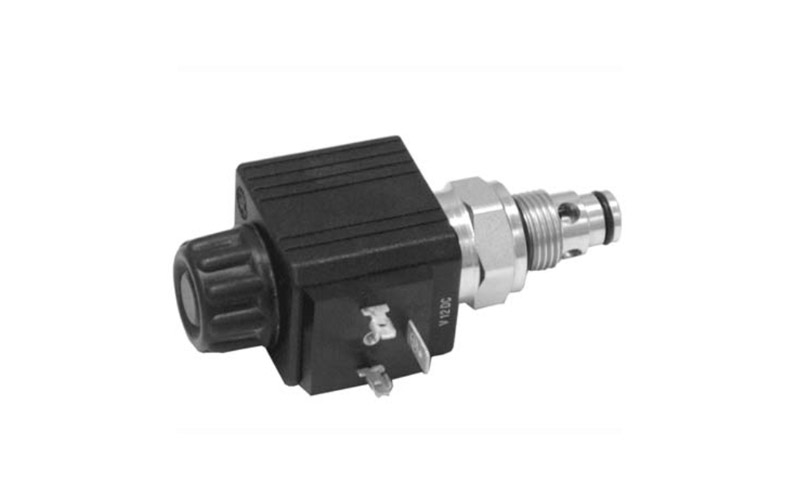

شیر کنترل جهت کارتریجی دوپلوماتیک KT08

شیر کنترل جهت کارتریجی دوپلوماتیک KT08 یکی از شیرهای هیدرولیکی پرکاربرد در سیستم‌های صنعتی ساخت شرکت دوپلوماتیک موشن سلوشنز (Duplomatic Motion Solutions) است که برای کنترل و هدایت جریان روغن در مدارهای هیدرولیک مورد استفاده قرار می‌گیرد.

این شیر که به دلیل عملکرد مطمئن، نشتی داخلی بسیار کم و تحمل فشار بالا، در صنایع مختلف مورد استفاده قرار می‌گیرد، از نوع کارتریجی (Cartridge Valve) بوده و با طراحی کامپکت، قابلیت نصب آسان داخل بلوک‌های هیدرولیکی و منیفولدها را دارد. شیر دوپلوماتیک سری KT08 از نوع پاپتی (Poppet Type) با تحریک سلونوئیدی بوده و در دو نسخه‌ی پیش‌فرض بسته (NC) و پیش‌فرض باز (NO) تولید می‌شود.

آشنایی با شیر دوپلوماتیک KT08

در سیستم‌های هیدرولیکی مدرن، انتخاب یک شیر کنترل جهت با ابعاد مناسب، عملکرد سریع و قابلیت آب‌بندی مطلوب اهمیت زیادی دارد؛ سری KT08 دوپلوماتیک هم دقیقاً با همین هدف طراحی شده و در مدارهایی که نیاز به قطع و وصل مطمئن جریان وجود دارد، عملکرد بسیار خوبی ارائه می‌دهد.

KT08 یک شیر کنترل جهت ۲/۲ یا دو راهه و دو وضعیتی است که به صورت کارتریجی داخل بلوک هیدرولیک نصب می‌شود. چنین ساختاری باعث کاهش حجم سیستم، افزایش یکپارچگی مدار و کاهش تعداد اتصالات خارجی می‌شود. طراحی پاپتی این شیر نیز موجب شده است که در مقایسه با بسیاری از شیرهای اسپولی، نشتی داخلی بسیار کمتری داشته باشد. همچنین عملکرد پایدار در فشارهای بالا از دیگر ویژگی‌های مهم این محصول به شمار می‌رود.

برای دریافت دیتاشیت شیر KT08 دوپلوماتیک از لینک زیر استفاده کنید:

دانلود کاتالوگ شیر KT08 دوپلوماتیک

کاتالوگ شیر سری *KT دوپلوماتیک

عملکرد شیر KT08 دوپلوماتیک

برای انتخاب صحیح یک شیر هیدرولیکی، آشنایی با نحوه‌ی عملکرد آن اهمیت زیادی دارد. اساس عملکرد شیر KT08 بر تحریک الکترومغناطیسی و جابه‌جایی المان پاپت استوار است که امکان باز یا بسته شدن مسیر جریان را فراهم می‌کند.

در حالت عادی، بسته به مدل انتخابی، شیر می‌تواند باز (NO) یا بسته (NC) باشد. اما با اعمال ولتاژ به بوبین سلونوئید، نیروی مغناطیسی ایجاد شده موجب حرکت مکانیزم داخلی و تغییر وضعیت شیر می‌شود. این فرآیند امکان کنترل دقیق عبور سیال هیدرولیک را فراهم می‌کند.

از آنجا که KT08 از طراحی پاپتی استفاده می‌کند، آب‌بندی آن بسیار مؤثر بوده و حتی در فشارهای بالا نیز میزان نشتی داخلی را به حداقل می‌رساند. میزان نشتی داخلی با افزایش فشار حتی کمتر نیز می‌شود که این موضوع یکی از مزیت‌های مهم این سری به‌شمار می‌رود.

انواع شیر کنترل جهت کارتریجی KT08

سری KT08 برای پاسخگویی به نیازهای مختلف صنعتی در مدل‌های متفاوتی تولید می‌شود. این تنوع باعث می‌شود طراحان سیستم‌های هیدرولیک بتوانند متناسب با شرایط مدار، گزینه مناسب را انتخاب کنند.

مدل KT08-2NC

در این مدل، شیر در حالت عادی بسته است و تا زمانی که بوبین تحریک نشود، جریان از آن عبور نمی‌کند. این نوع برای مدارهایی مناسب است که ایمنی سیستم مستلزم قطع جریان در شرایط عادی باشد.

مدل KT08-2NO

این مدل در حالت عادی باز بوده و با تحریک سلونوئید مسیر جریان بسته می‌شود. از این نسخه در کاربردهایی استفاده می‌شود که عبور دائمی جریان در شرایط عادی مورد نیاز است.

مدل‌های تک‌جهته و دوطرفه

دوپلوماتیک برای سری KT08 نسخه‌های مختلفی شامل Single Flow و Reverse Flow و Double Seal را نیز ارائه می‌دهد. این تنوع امکان استفاده از شیر در مدارهای خاص با الزامات کنترلی متفاوت را فراهم می‌کند.

مشخصات فنی شیر کنترل جهت کارتریجی دوپلوماتیک KT08

پیش از خرید هر شیر هیدرولیکی، بررسی مشخصات فنی آن ضروری است. جدول زیر مهم‌ترین ویژگی‌های فنی شیر KT08 را نشان می‌دهد.

ویژگی‌های مهم شیر کارتریجی دوپلوماتیک KT08

ویژگی‌های فنی مناسب، یکی از دلایل اصلی محبوبیت این محصول در صنایع مختلف است. طراحی مهندسی‌شده این شیر موجب شده تا بتواند در شرایط کاری سخت نیز عملکرد مطمئنی داشته باشد.

نشتی داخلی بسیار کم

استفاده از ساختار پاپتی باعث شده است که میزان نشتی داخلی در این شیر به حداقل برسد. این ویژگی به ویژه در مدارهایی که حفظ فشار اهمیت بالایی دارد، بسیار ارزشمند است.

تحمل فشار بالا

KT08 قادر است در فشارهای کاری تا ۳۵۰ بار فعالیت کند. این ویژگی آن را برای بسیاری از کاربردهای صنعتی سنگین مناسب می‌سازد.

ابعاد جمع‌وجور

طراحی کارتریجی موجب کاهش فضای مورد نیاز برای نصب این شیر شده و امکان ساخت منیفولدهای جمع‌وجورتر را فراهم می‌کند.

تنوع در اتصالات الکتریکی

این شیر با انواع کانکتورهای الکتریکی نظیر AMP Junior، Deutsch DT04 و EN 175301-803 قابل سفارش است که انعطاف‌پذیری بالایی در نصب ایجاد می‌کند.

امکان سفارش اورراید دستی

در برخی کاربردهای صنعتی، امکان کنترل دستی شیر در شرایط اضطراری اهمیت زیادی دارد و دوپلوماتیک این قابلیت را به عنوان یک قابلیت اضافی دلخواه برای KT08 در نظر گرفته است.

کاربردهای شیر کنترل جهت کارتریجی KT08

شیر کنترل جهت کارتریجی دوپلوماتیک KT08 به دلیل ابعاد کوچک، قابلیت تحمل فشار بالا و نشتی داخلی بسیار کم، در طیف گسترده‌ای از سیستم‌های هیدرولیکی مورد استفاده قرار می‌گیرد. این شیر به‌ویژه در تجهیزاتی که نیاز به کنترل دقیق مسیر جریان و عملکرد مطمئن در شرایط کاری سنگین دارند، کاربرد فراوانی دارد.

• یونیت‌های هیدرولیک صنعتی: برای کنترل مسیر جریان روغن در پاورپک‌ها و واحدهای تأمین توان هیدرولیکی استفاده می‌شود.
• دستگاه‌های تزریق پلاستیک: در کنترل حرکت سیلندرها و مدارهای کمکی ماشین‌های تزریق پلاستیک نقش مهمی ایفا می‌کند.
• ماشین‌آلات پرس هیدرولیک: جهت کنترل دقیق عملکرد جک‌های هیدرولیکی و تغییر مسیر جریان در سیکل‌های کاری پرس به کار می‌رود.
• خطوط تولید خودکار: برای کنترل عملگرهای هیدرولیکی در سیستم‌های اتوماسیون صنعتی و خطوط مونتاژ استفاده می‌شود.
• تجهیزات راهسازی و معدنی: در مدارهای هیدرولیکی بیل مکانیکی، لودر، گریدر و سایر ماشین‌آلات سنگین کاربرد دارد.
• ماشین‌آلات کشاورزی: برای کنترل عملکرد ادوات هیدرولیکی در تراکتورها، کمباین‌ها و تجهیزات کشاورزی مورد استفاده قرار می‌گیرد.
• سیستم‌های بالابر هیدرولیکی: وظیفه کنترل جریان روغن و مدیریت حرکت ایمن جک‌های بالابر را بر عهده دارد.
• تجهیزات فولاد و صنایع سنگین: در مدارهای هیدرولیکی با فشار بالا که به قابلیت اطمینان زیاد نیاز دارند استفاده می‌شود.
• ماشین‌آلات بسته‌بندی صنعتی: برای کنترل سیلندرها و مکانیزم‌های حرکتی در دستگاه‌های بسته‌بندی اتوماتیک کاربرد دارد.
• سیستم‌های کنترل جریان در منیفولدهای هیدرولیک: به عنوان یک شیر کارتریجی جمع‌وجور در بلوک‌های هیدرولیکی سفارشی و منیفولدها نصب می‌شود.
• ماشین‌آلات ابزار و CNC: برای کنترل مدارهای هیدرولیکی گیره‌ها، فیکسچرها و واحدهای حرکتی کمکی به کار می‌رود.
• صنایع دریایی و تجهیزات بندری: در سیستم‌های هیدرولیکی جرثقیل‌ها، وینچ‌ها و تجهیزات جابه‌جایی بار مورد استفاده قرار می‌گیرد.
• نیروگاه‌ها و صنایع انرژی: جهت کنترل عملگرهای هیدرولیکی در تجهیزات کمکی و سامانه‌های کنترلی کاربرد دارد.
• تجهیزات تست و آزمایش هیدرولیکی: برای مدیریت دقیق مسیر جریان در میزهای تست و سامانه‌های شبیه‌سازی فشار استفاده می‌شود.

مزایای استفاده از شیر KT08 دوپلوماتیک

در بسیاری از پروژه‌های صنعتی، علاوه بر مشخصات فنی، مزایای بهره‌برداری و هزینه‌های نگهداری نیز اهمیت دارند. KT08 از این نظر نیز عملکرد مطلوبی دارد. مهم‌ترین مزایای استفاده از آن شامل موارد زیر است:

• طراحی جمع‌وجور و اشغال فضای کم
• قابلیت نصب داخل بلوک و منیفولد
• آب‌بندی مناسب و کاهش افت فشار
• عمر کاری بالا
• عملکرد پایدار در فشارهای سنگین
• تنوع در مدل‌های NO و NC
• قابلیت استفاده با ولتاژهای مختلف DC
• نگهداری آسان
• کیفیت ساخت بالای برند دوپلوماتیک
• سازگاری با انواع سیستم‌های هیدرولیکی صنعتی

نکات خرید شیر دوپلوماتیک KT08

انتخاب صحیح شیر هیدرولیکی تأثیر مستقیمی بر عملکرد کل سیستم دارد. به همین دلیل لازم است پیش از خرید چند پارامتر مهم بررسی شود تا از سازگاری کامل شیر با سیستم هیدرولیک اطمینان حاصل کرد و از بروز مشکلات عملکردی در آینده جلوگیری نمود. در زمان انتخاب شیر KT08 بهتر است به موارد زیر توجه شود:

• نوع عملکرد مورد نیاز (NO یا NC)
• دبی مورد نیاز مدار
• فشار کاری سیستم
• نوع سیال هیدرولیک
• ولتاژ تغذیه بوبین
• نوع کانکتور الکتریکی
• نوع آب‌بند مورد نیاز متناسب با سیال
• ابعاد و استاندارد حفره نصب
• شرایط دمایی محیط و سیال
• نیاز یا عدم نیاز به اورراید دستی

خرید شیر کنترل جهت KT08 دوپلوماتیک؛ اطمینان از عملکرد هیدرولیکی

شیر هیدرولیک کنترل جهت کارتریجی دوپلوماتیک KT08 یکی از محصولات شناخته‌شده و پرکاربرد در حوزه هیدرولیک صنعتی است که با طراحی پاپتی، نشتی داخلی بسیار کم، تحمل فشار تا ۳۵۰ بار و دبی اسمی ۵۰ لیتر بر دقیقه، گزینه‌ای مناسب برای انواع مدارهای هیدرولیکی محسوب می‌شود.

وجود مدل‌های پیش‌فرض باز یا بسته، قابلیت نصب کارتریجی، تنوع در اتصالات الکتریکی و امکان سفارش اورراید دستی باعث شده است این شیر در صنایع مختلف از جمله ماشین‌آلات صنعتی، تجهیزات راهسازی، خطوط تولید و سیستم‌های هیدرولیک پیشرفته کاربرد گسترده‌ای داشته باشد. به همین دلیل انتخاب صحیح مدل متناسب با مشخصات فنی متناسب مورد نیاز پروژه، می‌تواند باعث افزایش راندمان، کاهش هزینه‌های نگهداری و بهبود عملکرد کلی سیستم شود.
