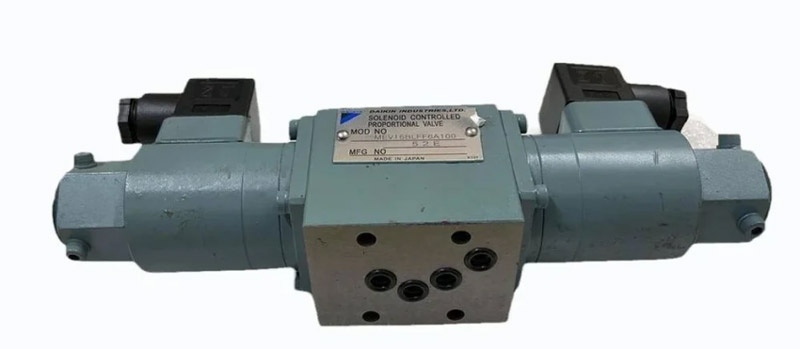

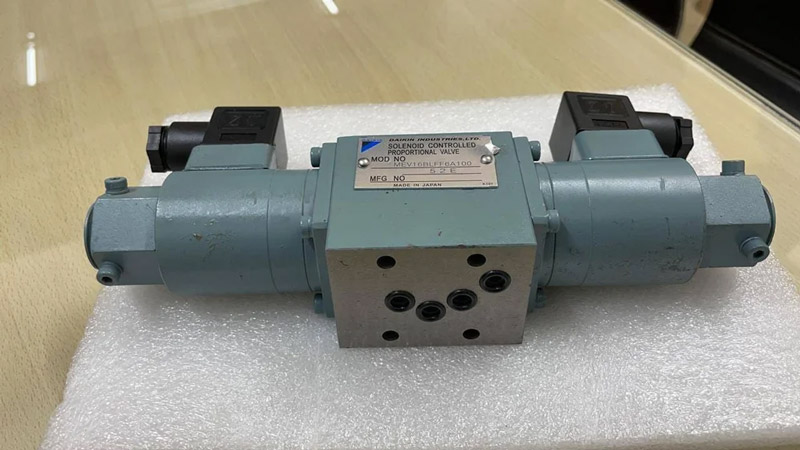

شیر کنترل جهت هیدرولیک Daikin از محصولات شناخته شده در صنعت هیدرولیک است که برای هدایت، قطع، وصل و تغییر مسیر جریان روغن در مدارهای هیدرولیکی کاربرد گستردهای دارد. این شیر در مدلهای برقی مستقیمکار، پیلوتدار، کممصرف و سایزهای مختلف عرضه میشود و قابلیت کار در فشارهای بالا را دارد.
شرکت ژاپنی دایکین (Daikin) علاوه بر تولید پمپها و پاوریونیتهای هیدرولیک، طیف گستردهای از شیرهای کنترل جهت را نیز تولید میکند که به دلیل کیفیت ساخت بالا، طول عمر زیاد و عملکرد دقیق در بسیاری از ماشینآلات صنعتی، خطوط تولید، تجهیزات پرس، ماشینابزارها و سیستمهای اتوماسیون صنعتی به کار گرفته میشوند.
عملکرد شیر کنترل جهت هیدرولیک Daikin
در هر مدار هیدرولیکی باید جریان روغن به صورت کنترل شده به سمت عملگرهای مختلف هدایت شود. وظیفهای که شیرهای کنترل جهت آن را انجام میدهند. شیر کنترل جهت هیدرولیک Daikin نیز با استفاده از اسپول داخلی و تحریک الکتریکی یا هیدرولیکی، مسیر عبور سیال را تغییر میدهد و امکان کنترل حرکت سیلندرها و موتورهای هیدرولیکی را فراهم میکند.
این شیرها معمولاً در مدارهایی که نیاز به کنترل رفت و برگشت جکها، تغییر جهت حرکت عملگرها یا توقف دقیق تجهیزات دارند، استفاده میشوند. طراحی دقیق اسپول، آببندی مناسب و کیفیت بالای قطعات داخلی، باعث شده است که محصولات دایکین عملکردی پایدار حتی در شرایط کاری سخت داشته باشند. عملکرد شیر دایکین بهصورت زیر است:
- ورود روغن تحت فشار به پورت P: روغن تولیدشده توسط پمپ هیدرولیک از طریق پورت فشار (P) وارد شیر میشود و آماده هدایت به بخشهای مختلف مدار است.
- دریافت فرمان الکتریکی: با ارسال سیگنال الکتریکی به بوبین شیر، نیروی مغناطیسی ایجاد میشود. این نیرو هسته متحرک یا آرمیچر را جابهجا میکند.
- حرکت اسپول داخلی: آرمیچر به اسپول متصل است و با حرکت آن، اسپول نیز در داخل بدنه شیر جابهجا میشود. این جابهجایی باعث باز و بسته شدن مسیرهای مختلف عبور روغن میشود.
- تغییر مسیر جریان روغن: پس از تغییر موقعیت اسپول، روغن از پورت فشار (P) به یکی از پورتهای کاری (A یا B) هدایت میشود و همزمان روغن برگشتی از پورت دیگر به مخزن (T) منتقل میگردد.
- حرکت عملگر هیدرولیکی: روغن تحت فشار وارد یک سمت سیلندر یا موتور هیدرولیکی شده و باعث حرکت آن در جهت مورد نظر میشود.
- بازگشت به وضعیت اولیه: در بسیاری از مدلها، پس از قطع برق بوبین، فنر بازگرداننده اسپول را به موقعیت اولیه برمیگرداند و مدار به حالت اولیه بازمیگردد.
عملکرد در شیرهای پیلوتدار
در مدلهای پیلوتی مانند برخی سریهای KSH و C2 و C4، بوبین مستقیماً اسپول اصلی را جابهجا نمیکند بلکه ابتدا یک شیر پیلوت کوچک فعال میشود و با ایجاد اختلاف فشار در دو سمت اسپول اصلی، آن را حرکت میدهد. روشی که امکان کنترل دبیهای بالا و فشارهای سنگین را با مصرف انرژی کمتر فراهم میکند.
جدول مشخصات فنی شیر کنترل جهت هیدرولیک Daikin
در جدول زیر به مهمترین ویژگیهای فنی شیرهای دایکین اشاره شده است. این مقادیر بسته به سری و مدل انتخابی میتوانند متفاوت باشند.
| مشخصه فنی | مقدار |
|---|---|
| نوع محصول | شیر کنترل جهت هیدرولیک |
| برند | Daikin |
| کشور سازنده | ژاپن |
| نوع تحریک | برقی مستقیم یا پیلوتی |
| مدلهای رایج | KSO، KSOB، LS، KSH، C2، C4 |
| سایزهای متداول | G02، G03، G04، G06 |
| سایز اسمی | ۱/۴ تا ۳/۴ اینچ |
| حداکثر فشار کاری | تا ۳۵ MPa (350 bar) |
| نوع نصب | زیرشیری (Subplate Mounting) |
| سیال کاری | روغن هیدرولیک معدنی و صنعتی |
| ولتاژ بوبین | AC و DC بسته به مدل |
| دمای کاری | وابسته به مدل و نوع بوبین |
| کاربرد | کنترل مسیر جریان در مدارهای هیدرولیک |
| صنایع هدف | خودروسازی، فولاد، ماشینسازی، پرس، اتوماسیون صنعتی |
مزایای شیر کنترل جهت هیدرولیک Daikin
شیرهای کنترل جهت دایکین با هدف افزایش قابلیت اطمینان و کاهش هزینههای نگهداری طراحی شدهاند. این محصولات به دلیل عملکرد دقیق و عمر کاری بالا در صنایع مختلف مورد توجه قرار گرفتهاند. مهمترین مزایای این شیرها عبارتاند از:
- کیفیت ساخت بالا و تولید مطابق استانداردهای صنعتی ژاپن
- قابلیت کار در فشارهای بالا تا ۳۵ مگاپاسکال (۳۵۰ بار) در بسیاری از مدلها
- پاسخدهی سریع به فرمانهای الکتریکی
- افت فشار کم در مسیر جریان
- طول عمر زیاد اسپول و قطعات داخلی
- تنوع در تعداد پورتها و وضعیتهای عملکردی
- قابلیت استفاده در سیستمهای صنعتی سنگین
- در دسترس بودن مدلهای کممصرف
- امکان انتخاب ولتاژهای مختلف بوبین برای کاربردهای گوناگون
- عملکرد پایدار در شرایط کاری مداوم
- مقاومت بالا در برابر سایش
- کاهش احتمال نشتی داخلی
- سرویس و نگهداری آسان
- دقت مناسب در تغییر وضعیت اسپول
انواع شیر کنترل جهت هیدرولیک Daikin
دایکین خانوادههای متنوعی از شیرهای کنترل جهت را تولید میکند تا نیازهای مختلف صنایع را پوشش دهد. هر سری دارای ویژگیهای خاصی از نظر نحوهی تحریک، فشار کاری و ظرفیت عبور جریان است.
سری KSO
سری KSO از پرکاربردترین شیرهای کنترل جهت دایکین محسوب میشود. این شیرها از نوع برقی مستقیمکار بوده و برای کنترل دقیق مسیر جریان در مدارهای هیدرولیکی استفاده میشوند.
مدلهای KSO-G02 و KSO-G03 از شناختهشدهترین اعضای این خانواده هستند که در سایزهای ۱/۴ و ۳/۸ اینچ تولید شده و قابلیت تحمل فشار کاری تا ۳۵ مگاپاسکال را دارند. این سری برای بسیاری از ماشینآلات صنعتی، تجهیزات تولیدی و سیستمهای اتوماسیون گزینهای مناسب محسوب میشود.

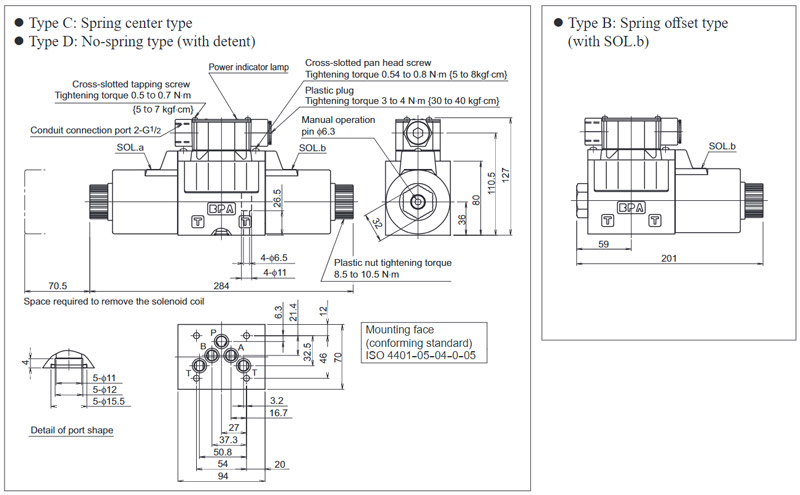

سری LS
در برخی کاربردها کاهش مصرف انرژی اهمیت ویژهای دارد. دایکین برای این منظور سری LS (Low Watt Solenoid Valve) را توسعه داده است که با بوبینهای کممصرف طراحی شدهاند.
این شیرهای هیدرولیک ضمن حفظ عملکرد مناسب، انرژی کمتری مصرف میکنند و در تجهیزاتی که تعداد زیادی شیر برقی به صورت همزمان استفاده میشود، از جمله بسیاری از ماشینابزارها و تجهیزات CNC، میتوانند موجب کاهش مصرف برق شوند. از مدلهای معروف آن میتوان به LS-G02 و LS-G03 اشاره کرد.
سری KSOB
سری KSOB از نوع شیرهای برقی با سیگنال جریان پایین (Minute Signal Current Type) است که برای کاربردهای کنترلی حساس طراحی شدهاند. این شیرها در صنایع اتوماسیون و سیستمهای مبتنی بر کنترل دقیق سیگنالهای فرمان، استفاده میشوند و توان تحمل فشارهای بالا تا ۳۵ مگاپاسکال را دارند.
سری DSG
سری DSG از شناختهشدهترین شیرهای کنترل جهت مورد استفاده در بازار ایران است. این شیرها در عمل در گروه شیرهای برقی کنترل جهت قرار میگیرند و در مدارهای عمومی صنعتی کاربرد فراوانی دارند.
تنوع بالای اسپول و سهولت جایگزینی در مدارهای صنعتی، مهمترین مزیت این سری است. از مدلهای رایج آن میتوان به DSG-01 و DSG-03 و DSHG-04 و DSHG-06 و DSHG-10 اشاره کرد. هنگام انتخاب باید توجه داشت که برند یوکن (Yuken) هم دارای مدلهایی با نامهای مشابه در این زمینه است.
سری KSH
زمانی که دبی عبوری افزایش پیدا میکند، استفاده از شیرهای مستقیم ممکن است مناسب نباشد. در چنین شرایطی شیرهای پیلوتی سری KSH انتخاب مناسبی هستند.
این شیرها با استفاده از فرمان پیلوت، اسپول اصلی را جابهجا کرده و امکان کنترل جریانهای بزرگتر تا فشار کاری ۳۵ MPa و دبی بسیار بالا تا صدها لیتر در دقیقه را فراهم میکنند. مدلهای KSH-G04 و KSH-G06 از جمله محصولات شناخته شدهی این سری هستند.
سری JS
این سری از شیرهای پیلوتی برای کاربردهای صنعتی سنگین و تجهیزات منطبق با استانداردهای اروپایی مورد استفاده قرار میگیرند. ویژگی شاخص آن دبی بالا و درجه حفاظت IP65 است. از مدلهای مهم میتوان به JS-G06 و JS-G10 اشاره کرد.
سری JSP
سری JSP (Solenoid Controlled Pilot Operated Valve) شیرهای کنترل جهت پیلوتی هستند که از یک شیر برقی کوچک برای کنترل اسپول اصلی استفاده میکنند. این شیرها ظرفیت عبور بیشتر نسبت به شیرهای مستقیم دارند و از مدلهای مهم آنها میتوان JSP-G02 و JSP-G03 را نام برد.

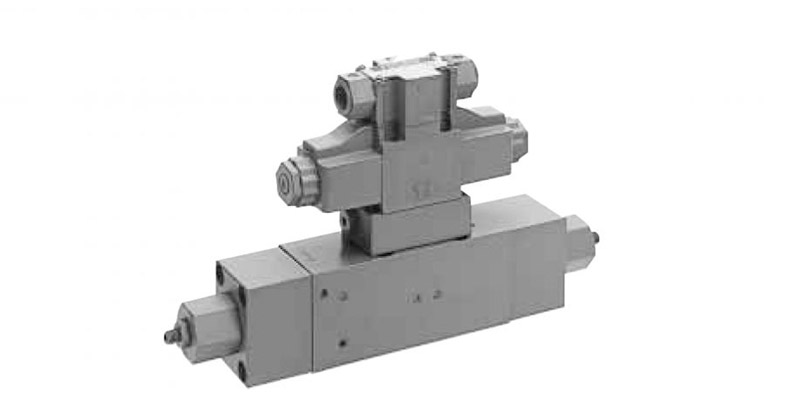

سری MEP
سری MEP برای کنترل دبیهای بسیار بالا در مدارهای هیدرولیکی سنگین طراحی شده است و از جمله در پرسها و ماشینآلات سنگین کاربرد دارد. از مدلهای مهم آن میتوان به MEP12 و MEP16 و MEP20 و MEP25 و MEP32 اشاره کرد.
سری C2 و C4
برای کاربردهای صنعتی سنگین که به ظرفیت عبور بالاتر نیاز دارند، دایکین سریهای C2 و C4 را ارائه کرده است. این انواع همچنین برای سیستمهای نیازمند کنترل سرعت چندمرحلهای مناسب هستند.
این شیرها به صورت پیلوتی عمل کرده و در ماشینآلات صنعتی بزرگ، پرسهای هیدرولیک و تجهیزات سنگین مورد استفاده قرار میگیرند. برخی مدلها دارای قابلیت کنترل دو سرعته نیز هستند که انعطافپذیری بیشتری در طراحی مدار ایجاد میکند. مدلهای C2SW-G03 و C2SW-G06 و C2SL-G03 و C2SL-G06 و C4S-G06 از نمونههای پرکاربرد این دو سری هستند.
در جدول زیر انواع شیر کنترل جهت هیدرولیک دایکین با هم مقایسه شده است:
| سری | نوع عملکرد | مدلهای شاخص | حداکثر فشار کاری | کاربرد اصلی |
|---|---|---|---|---|
| LS | برقی مستقیم کممصرف | LS-G02، LS-G03 | ۷ تا ۱۶ MPa | ماشینابزار و سیستمهای کممصرف |
| KSO | برقی مستقیم | KSO-G02، KSO-G03 | ۳۵ MPa | کاربردهای عمومی صنعتی |
| KSOB | برقی مستقیم با جریان تحریک کم | KSOB-G02، KSOB-G03 | ۳۵ MPa | مدارهای کنترلی حساس |
| DSG | برقی مستقیم | DSG-01، DSG-03 | تا حدود ۳۱.۵–۳۵ MPa | کاربردهای عمومی صنعتی |
| JSP | پیلوتی برقی | JSP-G02، JSP-G03 | ۲۱ MPa | دبی متوسط |
| KSH | پیلوتی برقی | KSH-G04، KSH-G06، KSH-G10 | ۳۵ MPa | دبی و فشار بالا |
| JS | پیلوتی برقی | JS-G06، JS-G10 | ۲۱ تا ۲۵ MPa | ماشینآلات صنعتی سنگین |
| MEP | پیلوتی برقی | MEP12 تا MEP32 | ۲۱ MPa | دبیهای بسیار بالا |
| C2 | پیلوتی دو سرعته | C2SW، C2SL | ۲۵ MPa | پرسهای هیدرولیک |
| C4 | پیلوتی چندمنظوره | C4S-G06 | ۲۵ MPa | مدارهای پیشرفته پرس |
کاربردهای شیر کنترل جهت هیدرولیک Daikin
شیرهای کنترل جهت دایکین در صنایع مختلف کاربرد گستردهای دارند و به عنوان یکی از اجزای اصلی مدارهای هیدرولیک شناخته میشوند. با کنترل مسیر جریان روغن، امکان راهاندازی، توقف و تغییر جهت حرکت اکچویتورهای هیدرولیکی را فراهم میکنند و در افزایش دقت و بهرهوری تجهیزات صنعتی نقش مهمی دارند. مهمترین کاربردهای این محصولات عبارتاند از:
- ماشینآلات تزریق پلاستیک
- دستگاههای پرس هیدرولیک
- ماشینابزارهای CNC
- خطوط تولید خودکار
- تجهیزات فولاد و نورد
- صنایع بستهبندی
- ماشینآلات راهسازی
- تجهیزات معدنی
- سیستمهای انتقال مواد
- صنایع خودروسازی
- تجهیزات قالبسازی و پرسکاری
نکات مهم هنگام خرید شیر کنترل جهت هیدرولیک Daikin
انتخاب صحیح شیر کنترل جهت تأثیر مستقیمی بر عملکرد مدار هیدرولیکی دارد. بنابراین پیش از خرید باید مشخصات فنی سیستم به دقت بررسی شود. در هنگام انتخاب این محصول به موارد زیر توجه کنید:
- نوع عملکرد شیر (مستقیم یا پیلوت)
- سایز نصب و استاندارد زیرشیری
- تعداد پورتها و وضعیتهای عملکردی
- حداکثر فشار کاری سیستم
- دبی مورد نیاز مدار
- ولتاژ بوبین
- نوع سیال هیدرولیک
- شرایط محیطی و دمای کاری
- برند و اصالت کالا
- امکان تأمین قطعات یدکی و خدمات پس از فروش
خرید شیر کنترل جهت دایکین برای عملکرد پایدار سیستم هیدرولیک
شیر کنترل جهت هیدرولیک Daikin یکی از محصولات باکیفیت و قابل اعتماد در صنعت هیدرولیک است که در انواع برقی مستقیم، کممصرف و پیلوتی تولید میشود. این شیرها با قابلیت تحمل فشارهای بالا، عملکرد دقیق و عمر طولانی، انتخابی مناسب برای طیف گستردهای از تجهیزات صنعتی به شمار میآیند.
تنوع سریهای این شیر، باعث شده است که برای تقریباً هر نوع مدار هیدرولیکی بتوان گزینهای مناسب از میان محصولات دایکین انتخاب کرد تا دقت کنترل و راندمان سیستم افزایش یابد.
