شیر یکطرفه فنری

توضیحات

شیر یکطرفه فنری، شیر یکطرفه سوپاپی یا شیر یکطرفه سوزنی نوعی از شیر های یکطرفه است که با استفاده از مکانیزم فنر عمل می‌کند. این نوع شیر دارای یک دیسک است که به یک فنر متصل می‌شود. زمانی که فشار سیال در سمت ورودی شیر از یک حد مشخص بالاتر رفت، فنر تحت فشار قرار می‌گیرد و دیسک را بالا می‌برد.

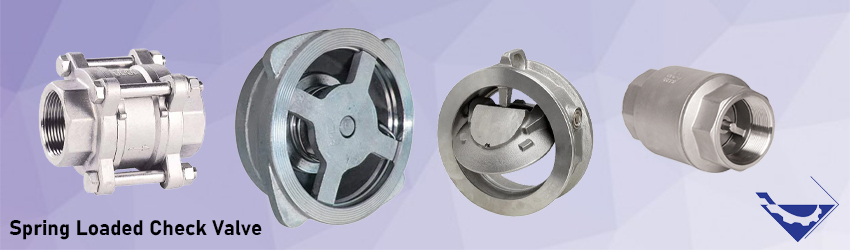

شیر یکطرفه فنری

این عمل باعث می‌شود که مسیر عبور سیال باز و سیال اجازه عبور از شیر را پیدا کند. با کاهش فشار سیال در سمت ورودی شیر، فنر به آرامی فشرده می‌شود و دیسک به سمت سوراخ شیر حرکت می‌کند و مسیر عبور سیال را مسدود می‌کند. این مکانیزم فنری به شیر اجازه می‌دهد تا به صورت خودکار باز و بسته شود بدون نیاز به کنترل یا عملکرد بیشتر.

شیر یکطرفه فنری برای استفاده در مواردی که نیاز به جلوگیری از جریان برگشتی سیال یا کنترل جهت جریان سیال وجود دارد، استفاده می‌شود. این نوع شیرها معمولاً در سیستم‌های لوله‌کشی، پمپ‌ها، کمپرسورها و سیستم‌های هیدرولیک و پنوماتیک استفاده می‌شوند.

ساختار شیر یکطرفه فنری

شیر یکطرفه با مکانیزم فنر-دیسک، سوپاپی است که دارای یک دیسک متصل به یک فنر در شکل عمودی است. وقتی فشار سیال از یک مقدار مشخص بیشتر می شود، فنر فشرده می شود و دیسک را بالا می برد، این باعث می شود مسیر عبور سیال باز شده و سیال اجازه عبور از شیر را پیدا کند.

به دلیل وجود مکانیزم دیسک متصل به فنر که شبیه سوپاپ است، این نوع شیر به عنوان چک ولو سوپاپی نیز شناخته می شود. هنگامی که فشار سیال کاهش می یابد و دیگر قدرت برای بالا بردن دیسک کافی نیست، فنر به آرامی فشرده می شود و دیسک مسیر عبور سیال را مسدود می کند و اجازه عبور سیال را نمی دهد.

این نوع چک ولو سوپاپی با انواع اتصالات ویفری (بدون فلنج) و اتصالات فلنجی و جوشی قابل تولید است.

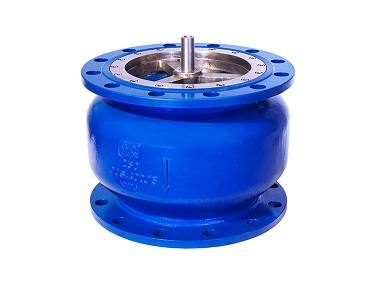

شیر یکطرفه فنری | چک ولو فنری

عملکرد شیر یکطرفه

  • باز شدن مسیر سیال در یک شیر یکطرفه در خطوط پایپینگ، نیاز به فشار حداقلی از سمت سیال بین جریان ورودی و خروجی دارد. این فشار باعث باز شدن دیسک یا دریچه در شیر می‌شود و مسیر عبور سیال را فراهم می‌کند. این فشار حداقل که برای باز شدن شیر لازم است، به عنوان فشار کرکینگ (Cracking Pressure) شناخته می‌شود.
  • بعد از باز شدن مسیر سیال به وسیله فشار کرکینگ، تا زمانی که فشار کاهش نکند، مسیر عبور باز می‌ماند. با افزایش فشار، مسیر سیال بیشتر و بیشتر باز می‌شود و سیال با فلوی بیشتر از شیر یکطرفه عبور می‌کند.
  • با کاهش فشار، دیسک یا دریچه به آرامی شروع به کلوز شدن می‌کند تا زمانی که به طور کامل کلوز شود و هیچ سیالی اجازه بازگشت به مسیر خط لوله را نداشت باشد. فشاری که لازم است تا دیسک یک چک ولو بسته شود (به حالت اولیه خود باز گردد) و هیچ نشتی از داخل شیر وجود نداشته باشد، به عنوان فشار ریسیل (Reseal Pressure) شناخته می‌شود.
  • شیرهای یکطرفه با بدنه‌های مختلفی تولید می‌شوند، از جمله انواع چدن، آلیاژ‌های فولادی یا کربن استیل، برنج، آلیاژ استیل SS136 و SS316L و سایر مواد مناسب با سرویس‌های خورنده مطابق استاندارد NACE MR0175.
  • همچنین، شیرهای یکطرفه با اتصالات مختلفی تولید می‌شوند، از جمله رزوه یا دنده‌ای (برای سایزهای کوچک نسبتاً)، فلنجی، بین فلنجی (ویفری) و جوشی، با کلاس‌های فشاری مختلف مطابق استانداردهای ASME و DIN.

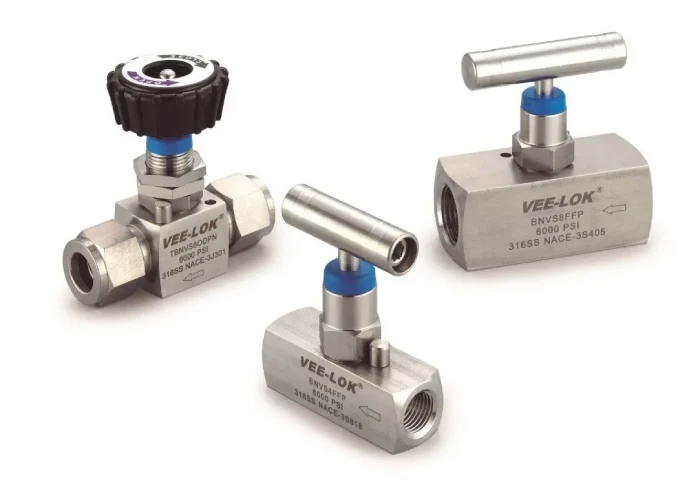

شیر یکطرفه سوزنی | چک ولو سوزنی
شیر یکطرفه سوزنی | چک ولو سوزنی

کاربرد شیر یکطرفه فنری

در منازل، برای جلوگیری از بازگشت آب در صورت قطع آب، یک شیر یکطرفه روی لوله ورودی آب نصب می شود. این شیر از جریان آبی که در وسایل خانگی و داخل لوله ها ذخیره می شود، جلوگیری می کند و اجازه نمی دهد آب به لوله اصلی بازگردد.

همچنین، روی لوله ورودی آب گرمکن ها نیز یک شیر یکطرفه قرار می گیرد. این شیر جلوی خالی شدن آب مخزن گرمکن را در صورت قطع آب یا شکستن لوله داخل ساختمان می گیرد. این اقدام به علت این است که ممکن است کوره گرمکن همچنان به کار خود ادامه دهد و سبب سوختن آب گرمکن شود.

در پالایشگاه ها، شیر یکطرفه روی لوله خروجی تلمبه ها نصب می شود. این شیر جلوی بازگشت مواد نفتی که به تلمبه ارسال می شود را می گیرد. در صورتی که تلمبه بسته شود یا به طور اضطراری خاموش شود، مواد ارسال شده نمی توانند برگردند.

این اقدام نه تنها باعث هدر رفت انرژی مصرف شده برای ارسال مواد می شود، بلکه ممکن است فشار مایع برگشتی را از همان مسیر معکوس کند و سبب چرخش تلمبه با سرعت بسیار زیادی شود. این سرعت بالا می تواند باعث خاموش شدن و حتی منفجر شدن تلمبه گرم شده شود.

شیر یکطرفه سوپاپی
 | چک ولو سوپاپی
شیر یکطرفه سوپاپی – چک ولو سوپاپی

طرز کار شیرهای یکطرفه به این صورت است که فشار مایع یا گاز دریچه شیر را بالا می برد و باعث عبور مایع یا گاز می شود. شیر تا زمانی که فشار زیر دریچه بیشتر از فشار روی آن باشد، باز می ماند و مایع یا گاز ادامه می یابد.

اگر به هر دلیلی فشار زیر دریچه کمتر از فشار روی آن شود. وزن خود دریچه و فشار موادی که قصد بازگشت دارند، باعث کلوز شدن شیر و جلوگیری از بازگشت مواد می شود.

خرید و فروش شیر یکطرفه فنری

همانگونه که بیان شد شیر یکطرفه فنری، نوعی شیر است که با استفاده از مکانیزم فنر عمل می‌کند. با افزایش فشار سیال، فنر تحت فشار قرار می‌گیرد و دیسک را بالا می‌برد تا به سیال اجازه عبور دهد. با کاهش فشار سیال، فنر فشرده می‌شود و دیسک به سمت سوراخ شیر حرکت می‌کند و مسیر عبور سیال را مسدود می‌کند.

به این ترتیب، شیر یکطرفه فنری در کنترل جریان سیال یا جلوگیری از جریان برگشتی مورد استفاده قرار می‌گیرد.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های شیر یکطرفه فنری، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه شیر یکطرفه فنری را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت شیر یکطرفه فنری و خرید شیر یکطرفه فنری و فروش شیر یکطرفه فنری ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

فروش انواع چک ولو سوپاپی
فروش انواع چک ولو سوپاپی

عوامل تاثیر گذار بر قیمت شیر یکطرفه فنری

قیمت شیر یکطرفه فنری ممکن است تحت تأثیر عوامل مختلف قرار بگیرد. در زیر، عوامل تأثیرگذار بر قیمت این نوع شیر را بررسی می‌کنیم:

اندازه و سایز

اندازه و سایز شیر، به عنوان یک عامل اصلی، تأثیر قابل توجهی بر قیمت دارد. شیرهای بزرگتر و با ظرفیت جریان بیشتر، معمولاً قیمت بالاتری دارند.

جنس

جنس در ساخت شیر نیز تأثیر قابل توجهی بر قیمت دارد. شیرهایی که از جنس‌های با کیفیت و مقاوم مانند فولاد ضدزنگ، آلومینیوم یا برنزدرست می شوند ، قیمت بیشتری نسبت به شیرهایی که از جنس‌های ارزان‌تر مانند پلاستیک درست می شوند، دارند.

برند

برند شیر نیز می‌تواند تأثیر قابل توجهی بر قیمت داشته باشد. برندهای معروف و با سابقه معمولاً قیمت بالاتری دارند، زیرا اعتماد مشتریان بیشتری را به دنبال دارند.

فشار کاری

شیرهایی که قادر به تحمل فشارهای بالاتر هستند، معمولاً قیمت بالاتری دارند. این شیرها قدرت و استحکام بیشتری را ارائه می‌دهند و برای کاربردهایی با فشار سیال بالا مناسب هستند.

نوع اتصال

نوع اتصال شیر نیز می‌تواند تأثیری بر قیمت داشته باشد. شیرهایی که با استفاده از اتصالات فلنجی یا جوشی نصب می‌شوند. معمولاً قیمت بالاتری نسبت به شیرهایی که از اتصالات ویفری (بدون فلنج) استفاده می‌کنند، دارند.

تکنولوژی و ویژگی‌های خاص

شیرهایی که دارای ویژگی‌های خاصی مانند کنترل جریان، قفل کردن مکانیکی و غیره هستند، ممکن است قیمت بالاتری داشته باشند. تکنولوژی پیشرفته و ویژگی‌های خاص می‌توانند به قیمت افزوده شیر بیفزایند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت شیر یکطرفه فنری تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، قیمت شیر یکطرفه فنری بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.



تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر آلات پایپینگ و لوله و اتصالات از جمله شیر یکطرفه فنری میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
