فتوسل چشم سنسور هانیول مشعل MMZ 770

توضیحات

فتوسل چشم سنسور هانیول مشعل MMZ 770 تجهیزاتی هستند که برای کنترل مقدار مشخص سوخت در مشعل های گاز سوز یا گازوئیلی مورد استفاده قرار میگیرند. برای عملکرد صحیح یک فتوسل باید آن را درون یک محفظه قرار داد و سپس محفظه را به بدنه مشعل طوری قرار داد که محتویات داخلی دیگ و شعله برای فتوسل قابل رویت باشد.

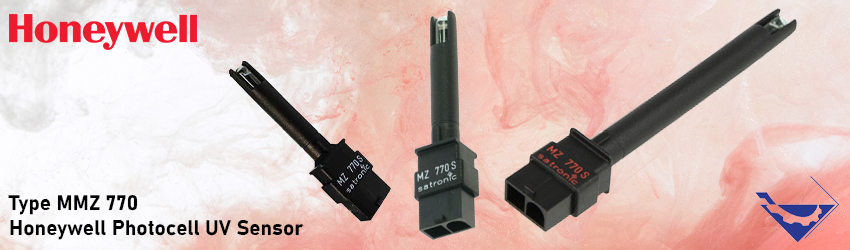

فتوسل چشم سنسور هانیول مشعل

معمولآ فتوسل ها از صفحاتی با سایز کوچک و از جنس سرامیکی تولید میشوند و در آنها از عناصری مثل ژرمانیوم یا سیلیسیوم که از ویژگی نیمه رسانایی برخوردار هستند استفاده میشود. این ویژگی نیمه رسانایی سبب خواهد شد تا با تابیدن نور و شعله، در حباب شیشه ای آنها ولتاژ الکتریکی ایجاد خواهد شد. (الکترون های مدار آنها تحریک میگردد و جریان الکتریسیته را از خود عبور میدهند.)

همین ولتاژ و باعث عمل کردن یک کنتاکت الکتریکی خواهد شد. و یک وضعیت روشن، خاموش خواهد شد یا وضعیت خاموش به روشن تغییر وضعیت خواهد داد. فتوسل ها پس از یک زمان مشخص بعد از رویت جرقه شروع بکار می کنند و در کنترل مشعل گازی قرار می گیرند.



به عبارتی دیگر فتوسل ها به منظور ارائه فرمان به رله مشعل های گاز سوز، پس از تشکیل شعله و احتراق به منظور جلوگیری از انباشت سوخت در داخل کوره دیگ و احتمال بروز انفجار مورد استفاده قرار میگیرند.



انواع مشعل

مشعل ها از سوخت های مختلفی برای عملیات احتراق استفاده می کنند که این موجب کارکردهای خاص هر کدام از آنها شده است. مشعل ها از نظر سوخت گیری به چهار گروه زیر تقسیم می شوند:

  • مشعل های گاز سوز: این مشعل ها سوختشان ازگاز شهری تامین می شود که میزان آن با شیر برقی گازی قابل تنظیم است.
  • مشعل های گازوئیلی: در این نوع مشعل ها منبع سوخت، گازوئیل می باشد.
  • مشعل های دوگانه سوز: این نمونه سوختشان ترکیبی از دو حالت قبل است( گاز و گازوئیل) و بیشترین کاربرد آنها در کارخانه ها، مجتمع های اداری و مسکونی است.
  • مشعل های مازوت سوز: یکی از بهترین نمونه های مشعل است که نصب آن آسان بوده و بسیار ایمن می باشد. کاربردهای آن بیشتر در صنعت و کارخانه های تولید مواد خوراکی میباشد.



فتوسل چشم سنسور هانیول مشعل MMZ 770:

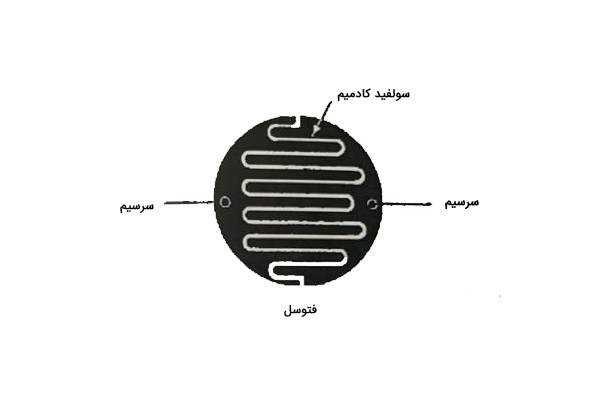

در فتوسل چشم سنسور هانیول مشعل MMZ 770 دو سر مارپیچ آغشته به سولفید کادمیوم که به نور حساس وجود دارد که توسط دو رشته سیم به پایه رله مشعل متصل شده و این مجموعه درون یک محفظه شیشه ای قرار دارد. درصورت عدم تابش نور به این مجموعه مقاومت الکتریکی آن بالا خواهد رفت و جریان الکتریسیته از آن عبور نمیکند.

فتوسل چشم سنسور هانیول مشعل MMZ 770

اما در حالت برعکس هرگاه نور به آن می تابد مقاوت الکتریکی آن کاهش و مسیر جریان الکتریسیته برقرار خواهد شد.

بنابراین وقتی مشعل روشن است فتوسل نور را دریافت کرده و مقاومت مارپیچ کاهش می یابد. و در نتیجه جریان القایی ضعیفی در مدار رله برقرار می شود. وهنگامی که مشعل خاموش می شود و برقی به فتوسل نمی رسد مقاومت الکتریکی مارپیچ بالا میرود و جریانی به پایه دو رله نمی رسد.



فتوسل چشم سنسور هانیول قرمز مشعل UVZ 780



مشخصات فنی فتوسل چشم سنسور هانیول مشعل MMZ 770:

فتوسل MZ770S ساخته شده توسط Satronic یک حسگر شعله است. که برای استفاده در سیستم های گرمایش گاز و نفت و همچنین مشعل ها و بویلرهای صنعتی طراحی شده است. برخی از مشخصات فنی MZ770S به شرح زیر است:

ولتاژ کاری: MZ770S در محدوده ولتاژ 3.5 تا 12 ولت DC کار می کند.
حساسیت طیفی: فتوسل حساسیت بالایی به طول موج های نور ماوراء بنفش (UV) و نزدیک به فروسرخ (NIR) ساطع شده توسط شعله دارد.
زمان پاسخگویی: MZ770S زمان پاسخگویی سریع دارد، معمولاً کمتر از 1 ثانیه.
دمای عملیاتی: این قطعه برای عملکرد در محدوده دمایی وسیع، از -40 درجه سانتیگراد تا +90 درجه سانتیگراد طراحی شده است.
محفظه: MZ770S دارای محفظه فلزی مستحکمی است که می تواند در محیط های خشن از جمله دمای بالا و لرزش مقاومت کند.
اتصال: قطعه از طریق یک کانکتور دو پین به سیستم گرمایش متصل می شود.
گواهینامه: MZ770S دارای گواهینامه استانداردهای ایمنی از جمله CE، UL و CSA است.
ذکر این نکته ضروری است که مشخصات فنی MZ770S نسبت به مدل خاص قطعه ممکن است متفاوت باشد. همیشه بهترین کار این است که برای اطمینان از داشتن مشخصات و اطلاعات صحیح برای کاربرد خود، از برگه اطلاعات برای مؤلفه دقیقی که استفاده می کنید، کمک بگیرید.

تجهیزصنعت تامین کننده و وارد کننده انواع تجهیزات مشعل های گاز سوز و گازوئیلی میباشد. انواع فتوسل چشم سنسور هانیول مشعل MMZ 770 فتوسل یا چشم الکتیکی، نازل مشعل و رله مشعل از معتبر ترین برند های دنیا مانند زیمنس، هانیول، دانفوس و کروم شرودر قابل تامین میباشد. شما میتوانید برای کسب اطلاعات بیشتر در مورد قیمت ها و مشاوره فنی با کارشناسان فنی و فروش ما در تماس باشید.
