توضیحات
فلوسوئیچ جانسون کنترل Johnson Controls که به نام فلوسوئیچ پن (PEN Flow Switch) نیز شناخته می‌شود، یکی از محبوب‌ترین و پرمصرف‌ترین فلوسوئیچ های پدالی موجود در بازار است. این تجهیز در کشور مکزیک تولید می‌شود و به دلیل کیفیت بالا و عملکرد بی‌نظیر خود، مورد توجه قرار گرفته است.
سوئیچ های جریان به طور مداوم جریان مایع را در سیستم کنترل می کنند و اطمینان حاصل می کنند که در محدوده های مشخص شده باقی می ماند. علاوه بر این آنها می توانند هشدارها یا اعلان هایی را در صورت کاهش یا افزایش جریان از آستانه های خاص ایجاد کنند و اپراتورها را در مورد مشکلات احتمالی (مانند خرابی پمپ، نشت یا انسداد) آگاه کنند.
سوئیچ های جریان می توانند پمپ ها، شیرها یا سایر تجهیزات را بر اساس شرایط جریان فعال یا غیرفعال کنند. به عنوان مثال، اگر جریان متوقف شود، سوئیچ ممکن است یک پمپ را خاموش کند تا از آسیب جلوگیری شود.
همچنین با اطمینان از حفظ شرایط جریان، سوئیچ های جریان به محافظت از تجهیزات در برابر گرمای بیش از حد یا آسیب ناشی از جریان ناکافی کمک می کنند، که به ویژه در سیستم های سرمایش و گرمایش حائز اهمیت است.
فلوسوئیچ پن با استفاده از تکنولوژی پیشرفته، قادر است به طور دقیق جریان سیال را تشخیص داده و به صورت خودکار واکنش نشان دهد. انواع مختلفی از فلوسوئیچ ها وجود دارد که در ادامه برخی از این مدل ها آمده است و ویژگی های هر کدام بطور خلاصه بیان می شود.
انواع مختلف فلو سوئیچ جانسون کنترل
فلو سوئیچ‌های جانسون کنترل ابزارهای مؤثری برای نظارت و کنترل جریان مایعات هستند که میتوانند به بهینه‌سازی عملکرد سیستم‌های مختلف و افزایش ایمنی کمک کنند. با توجه به کیفیت و قابلیت اطمینان این محصولات، انتخاب آنها می‌تواند گزینه‌ای هوشمندانه برای پروژه‌های مختلف باشد. در زیر انواع مختلف فلو سوئیچ جانسون کنترل ذکر می شود:
- 1.فلوسوئیچ سری F61
- 2.فلوسوئیچ مایع سری F240EA
- 3.فلو سوئیچ مایع F40EA
-
4.فلوسوئیچ جانسون کنترل سری FS80-C
این نوع فلو سوئیچ برای کنترل جریان مایع در سیستم‌های صنعتی و تجاری استفاده می‌شود. این سوئیچ با استفاده از یک تیغه قابل حرکت و یک سوئیچ الکتریکی عمل می‌کند. هنگامی که جریان مایع تیغه را به حد تعیین شده‌ای می‌برد، سوئیچ فعال می‌شود و سیگنال الکتریکی را ارسال می‌کند.
هر یک از این فلو سوئیچ‌ها بر اساس نیازهای مختلف در صنایع فرآیندی استفاده می‌شوند. هر یک از آنها از فناوری‌های مختلفی برای تشخیص و کنترل جریان مایع استفاده می‌کنند.
ویژگی های فلوسوئیچ جانسون کنترل سری F61
این مدل فلو سوئیچ‌ها برای کنترل جریان مایعات در سیستم‌های صنعتی استفاده می‌شود. این سوئیچ‌ها از نوع مکانیکی هستند و با استفاده از تیغه‌های قابل حرکت و سوئیچ‌های الکتریکی عمل می‌کنند. دستورالعمل نصب برای این سری فلو سوئیچ‌ها موجود است.
سوئیچ های جریان سری F61 به جریان سیال در خطوط حامل آب، اتیلن گلیکول یا سایر مایعات غیرخطرناک پاسخ می دهند. این سوئیچ ها از انواع اندازه های پدال برای پاسخ به نرخ جریان سیال در کاربردهایی با اندازه لوله بزرگتر از اندازه تجاری 1 اینچی استفاده می کنند. انواع مدلهای این سری عبارتنداز:
- 1. F61 سری سنسور حساس به جریان: این نوع فلو سوئیچ‌ها برای مصارفی با قطر لوله کمتر از 1 اینچ بکار می‌روند و به نرخ جریان سیال کم پاسخ می‌دهند.
- 2. F61 سری استاندارد: این نوع فلو سوئیچ‌ها از اندازه‌های مختلف تیغه استفاده می‌کنند تا به نرخ جریان سیال در مصارفی با قطر لوله بزرگتر از 1 اینچ پاسخ دهند.
همچنین، نسخه‌های Single-Pole, Double-Throw (SPDT) و Single-Pole, Single-Throw (SPST) از این فلو سوئیچ‌ها نیز موجود است. این فلوسوئیچ‌ها با شناسایی دقیق جریان سیال و واکنش خودکار، برای این کاربرد‌ها و کاربردهای دیگر در صنایع مختلف بسیار مناسب هستند.
مشخصات فنی فلوسوئیچ جانسون کنترل سری F61
فلوسوئیچ‌های استاندارد سری F61 را در کاربردهایی با فشار سیال تا 150 psig (1034 kPa) استفاده می شود. یک کاربرد معمول برای استفاده از فلوسوئیچ استاندارد F61، قطع کردن کمپرسور خنک‌کننده مایع در یک سیستم خنک‌کننده اگر جریان قطع شود است که باعث کاهش احتمال تشکیل یخ در خنک‌کننده می‌شود.

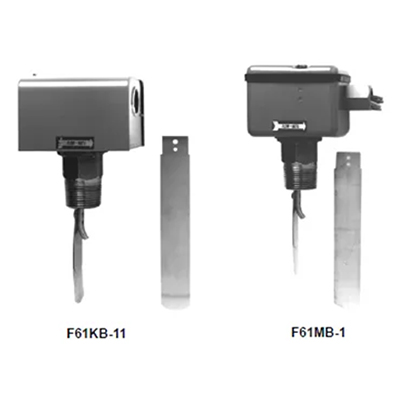

نوع سوئیچ سیم‌بندی سوئیچ SPDT می باشد و شامل مدلهای F61KB، F61KD و F61LB F61MB، F61MD و F61MG است. فلوسوئیچ‌های حساس سری F61 نیازی به تنظیم یا نصب تیغه قبل از نصب فلوسوئیچ روی سطح ندارند.
فلوسوئیچ‌های حساس سری F61 دارای اتصالات ورودی و خروجی با قطر 1/2 اینچ Female NPTF یا 3/4 اینچ Female NPTF هستند. این فلوسوئیچ‌های حساس F61 در کاربردهایی با نرخ جریان کم استفاده می‌شوند، از جمله:
- -سیستم‌های تصفیه و پالایش آب
- -پمپ‌های تقویت کننده
- -سیستم‌های خنک‌کننده برای لوله‌ها، بلبرینگ‌ها و کمپرسورهای الکترونیکی
- -گرم‌کننده‌های آب سریع (راه‌اندازی گرم‌کننده آب هنگام برداشت آب)
- -کنترل واحدهای دفع ضایعات غذا (راه‌اندازی موتور هنگام عبور یک مقدار مشخصی از آب از واحد و متوقف شدن آن هنگام کاهش جریان به نرخ مشخصی)
- -قطع کردن کمپرسور یخچال در یک سیستم خنک‌کننده مایع اگر جریان قطع شود، کاهش احتمال یخبندان شدن یخچال
ویژگی های فلوسوئیچ جانسون کنترل سری F240EA
سری F240EA یک فلو سوئیچ پنوماتیک مایعات است که تشخیص افزایش یا کاهش جریان مایع در لوله را انجام می‌دهد. این سوئیچ به جریان مایع در لوله‌هایی که آب، گلیکول اتیلن یا سایر مایعات غیرخطرناک را منتقل می‌کنند، واکنش نشان می‌دهد.
سوئیچ F240EA با استفاده از اندازه‌های مختلف پدل، به نرخ جریان مایع در کاربردهایی با اندازه لوله بیشتر از 1 اینچ پاسخ می‌دهد. پدل سه بخش دارد و می‌توان بخش‌های پدل را برای اندازه لوله‌های زیر 3 اینچ برداشت یا تنظیم کرد.
همچنین یک پدل 6 اینچی که برای لوله‌های 4 و 5 اینچ قابل تنظیم است، در دسترس است. سوئیچ F240EA پنوماتیک مایعات عملکردی خودکار در سیستم‌های تهویه هوا، گرمایش و سرمایش آب و در کارهای فرآیندی دارد. برخی از کاربردهای معمول شامل موارد زیر می‌باشد:
- سوئیچ تشخیص جریان برای راه‌اندازی کمپرسور سرمایشی در سیستم چیلر مایع پس از برقراری جریان
- سیگنال سوئیچ یا زنگ هشدار برای نشان دادن خاموش شدن پمپ در سیستم آب خنک کننده کندانسور
- تایید جریان آب قبل از روشن شدن بخاری غوطه وری برقی
ویژگی های فلوسوئیچ جانسون کنترل سری F40EA
سوئیچ جریان مایع پنوماتیک F40EA-1C به عنوان یک کنترل خودکار در سیستم های تهویه مطبوع، گرمایش و خنک کننده آب و در کار پردازش عمل می کند. درگاه کنترل سوئیچ بدون جریان باز می شود و در جریان مایع بسته می شود.
این فلو سوئیچ ها روی خطوط مایع مانند آب، اتیلن گلیکول یا هر مایعی که برای برنز فسفر مضر نیست و جزو سیالات خطرناک طبقه بندی نمی شود استفاده می شوند. برخی دیگر از ویژگی های این سری عبارتنداز:
- -دارای محفظه NEMA 1 با رابط لوله برنجی است.
- -متریال تمام قطعاتی که با مایع تماس دارند برنج یا فسفر برنز می باشد.
- -پدال سه بخش طراحی شده برای لوله های 1 اینچی (25 میلی متر) و بزرگتر است.
- -برای لوله‌های کمتر از 3 اینچ (76 میلی‌متر) می‌توان قطعات پدل قابل جابجایی را برش داد.

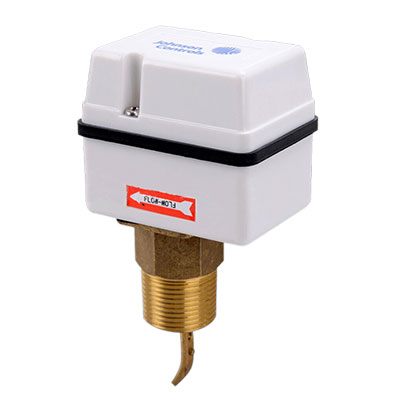

ویژگی های فلوسوئیچ جانسون کنترل سری FS80-C
سری FS80-C با فشارهای مایع تا 1.5 مگاپاسکال استفاده می‌شود. سرعت حداکثر 3 متر بر ثانیه و محدوده دمای سیال -25℃ تا 110℃است. سوئیچ جریان FS80-C با درجه حفاظت محفظه IP55 عرضه می‌شود.
سوئیچ جریان FS80-C همراه با چهار قطعه پدل (با طول 1 اینچ، 2 اینچ، 3 اینچ و 6 اینچ) تولید می‌شود. پدل را به اندازه لوله‌ای که در آن نصب می‌شود قابل تنظیم است.
به عنوان مثال، اگر از لوله 3 اینچی استفاده می شود، قطعات 1، 2 و 3 اینچی را نصب کنید، اگر از لوله 1-1/2 استفاده می شود، پدال 2 اینچی را به اندازه لوله کوتاه کنید یا از پدل 1 اینچی استفاده کنید.
عملکرد فلوسوئیچ جانسون کنترل
فلوسوئیچ جانسون کنترل یک دستگاه الکترومکانیکی است که برای تشخیص حضور یا عدم حضور جریان سیال در یک سیستم استفاده می‌شود. عملکرد اصلی این فلوسوئیچ بر اساس تغییر فشار سیال بر روی تیغه‌های فلو است.
وقتی سیال به تیغه‌های فلوسوئیچ برخورد می‌کند، فشار وارد بر تیغه‌ها باعث می‌شود تیغه‌ها حرکت کنند. این حرکت تیغه‌ها از طریق یک اهرم متصل به تیغه‌ها منتقل می‌شود. سپس این حرکت توسط اهرم ارتباطی به یک میکروسوئیچ منتقل می‌شود که به دستگاه کنترلی متصل است. وقتی تیغه‌ها به حد مشخصی حرکت کنند، میکروسوئیچ فرمان وصل را به دستگاه کنترلی ارسال می‌کند.
در صورتی که جریان سیال در داخل محفظه فلوسوئیچ قطع شود یا کمتر از حد تنظیم شده باشد، تیغه‌ها به حالت اولیه خود باز می‌گردند و میکروسوئیچ فرمان قطع را به دستگاه کنترلی ارسال می‌کند. فلو سوئیچ ها اغلب دارای ست پوینت قابل تنظیم هستند که به کاربران امکان می دهد نرخ جریانی را که سوئیچ در آن فعال یا غیرفعال می شود را تعیین کنند.
به این ترتیب، فلوسوئیچ جانسون کنترل قادر است در صورت عدم وجود جریان سیال، سایر تجهیزات مانند کمپرسور را راه‌اندازی کند. همچنین، در صورت وجود جریان سیال مناسب، می‌تواند سیستم هشدار را خاموش کند و در صورتی که جریان سیال از حد نرمال بیشتر شود، آن را فعال کند. به همین ترتیب، این تجهیز در انواع صنایع و سیستم‌های گرمایشی و سرمایشی برای نظارت بر جریان سیالات استفاده می‌شود.
عوامل تاثیر گذار بر قیمت فلوسوئیچ جانسون کنترل
قیمت فلوسوئیچ جانسون کنترل تحت تأثیر عوامل مختلفی قرار می‌گیرد. به عنوان مثال متریال مورد استفاده در ساخت سوئیچ می تواند بر قیمت آن تأثیر بگذارد، به طوری که مواد بادوام تر معمولاً گران تر هستند. برخی دیگر از این عوامل عبارتند از:
- 1.نوع فلو سوئیچ
- 2.متریال (بدنه، سنسور و اتصال)
- 3.نوع خروجی
- 4.نوع نصب
- 5.سایز خط لوله
- 6.دما و فشار فرآیندی
- 7.بازه عملکردی سوئیچ
- 8.مشخصات الکتریکی کنتاکت
- 9.تاییدیه و استانداردها
- 10.درجه حفاظتی بدنه IP
انطباق با استانداردهای خاص صنعتی ممکن است هزینه های تولید و در نتیجه قیمت آنها را افزایش دهد. فلو سوئیچ هایی که برای رعایت استانداردهای ایمنی و عملکرد نیاز به آزمایش و گواهینامه گسترده دارند ممکن است قیمت بالاتری داشته باشند.
این عوامل تنها بخشی از عواملی هستند که میتوانند بر قیمت فلوسوئیچ جانسون کنترل تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، فلوسوئیچ جانسون کنترل بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تجهیز صنعت تماس بگیرید.
خرید و فروش فلوسوئیچ جانسون کنترل
فلوسوئیچ جانسون کنترل یک تجهیز حسگر جریان سیال است که برای تشخیص حضور یا عدم حضور جریان سیال در یک سیستم استفاده می‌شود. این دستگاه شامل تیغه‌های فلو است که در مسیر جریان سیال نصب می‌شوند.
وقتی جریان سیال به تیغه‌های فلو برخورد می‌کند، فشار سیال باعث حرکت تیغه‌ها می‌شود. این حرکت تیغه‌ها از طریق سیستم مکانیکی به یک میکروسوئیچ یا رله منتقل می‌شود. این میکروسوئیچ یا رله می‌تواند به صورت خروجی به دستگاه کنترلی یا سیستم هشدار دهد که جریان سیال در سیستم قطع یا وصل شده است.
فلوسوئیچ جانسون کنترل در انواع صنایع و سیستم‌های مختلف مورد استفاده قرار می‌گیرد. به عنوان مثال، در صنایع پتروشیمی، آب و فاضلاب، سیستم‌های تهویه مطبوع، سیستم‌های خنک‌کننده و غیره استفاده می‌شود. هدف اصلی این دستگاه تشخیص و کنترل جریان سیال در سیستم است تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل شود.
تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه فلوسوئیچ جانسون کنترل را ارائه می‌دهد.
این شرکت دارای کارشناسان متخصص و با تجربه است که میتوانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت فلوسوئیچ جانسون کنترل و خرید فلوسوئیچ جانسون کنترل و فروش فلوسوئیچ جانسون کنترل ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.
