فلومتر ورتکس اندرس هاوزر 70F

  • دارای نمایشگر
  • کانکشن : فلنچ
  • دارای خروجی :  4-20 میلی امپر hart,  خروجی پالس
  • دمای کاری بین :  200 تا 400 درجه سانتی گراد
  • سایز: DN 15 TO 300
  • هوزینگ : ریموت – کامپکت

توضیحات

شرکت Endress+Hauser یکی از پیشروان در زمینه تولید تجهیزات اندازه‌گیری و اتوماسیون صنعتی است. یکی از محصولات معروف و با کیفیت بالای این شرکت، فلومتر ورتکس اندرس هاوزر 70F یا Prowirl 70F است که بر اساس اثر ورتکس عمل می‌کند.

این فلومتر به منظور اندازه‌گیری جریان سیال، گاز و بخار در کاربرد‌های صنعتی استفاده می‌شود. با تمرکز بر کیفیت و دقت، Endress+Hauser یک تولیدکننده قابل اعتماد در زمینه تجهیزات اندازه‌گیری جریان است.

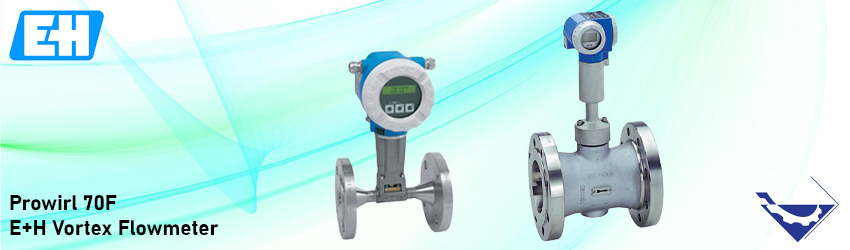

فلومتر ورتکس اندرس هاوزر 70F

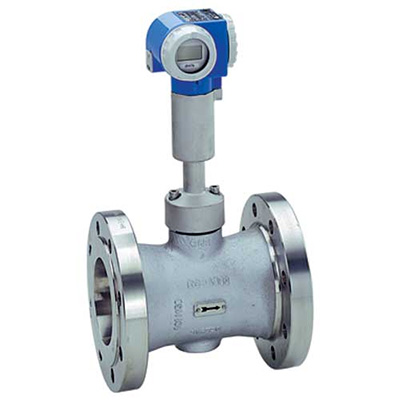

فلومتر ورتکس اندرس هاوزر 70F

Prowirl 70F یک فلومتر پرتابل بر اساس اثر ورتکس است که برای اندازه‌گیری جریان سیال، گاز یا بخار استفاده می‌شود. این فلومتر دارای یک بدنه فلنج دار می‌باشد که به سیستم نصب می‌شود و بدنه آن به لوله متصل و جوش داده می‌شود.

برای اندازه‌گیری جریان، این فلومتر از یک حسگر با تکنولوژی Differential Switched Capacitance (DSC) استفاده می‌کند. این حسگر با ویژگی‌هایی مانند مقاومت بالا در برابر شوک حرارتی و ارتعاشات لوله، به جریان سیال حساس است. این حسگر از تغییرات ظرفیت بین دو الکترود در داخل لوله برای اندازه‌گیری جریان استفاده می‌کند.

فلومتر ورتکس اندرس هاوزر 70F دارای چندین خروجی سیگنال است. این فلومتر از خروجی جریان (4-20 mA) برای ارائه سیگنال تداخلی استفاده می‌کند. همچنین، خروجی پالس قابل برنامه‌ریزی و جداگانه نیز در این فلومتر وجود دارد. نسخه‌های XP/Ex d بدون خروجی پالس موجود هستند.

علاوه بر این، Prowirl 70F دارای یک بخش سیم‌کشی جداگانه است که برای جدا نگه داشتن سیم‌کشی و اتصالات الکتریکی استفاده می‌شود.

این فلومتر معمولاً در کاربرد‌های صنعتی و فرآیندی استفاده می‌شود که نیاز به اندازه‌گیری دقیق جریان سیال، گاز یا بخار دارند. از جمله کاربردهای معمول برای Prowirl 70F می‌توان به صنایع شیمیایی، نفت و گاز، آب و فاضلاب، تولید برق و سیستم‌های گرمایشی و سرمایشی اشاره کرد.

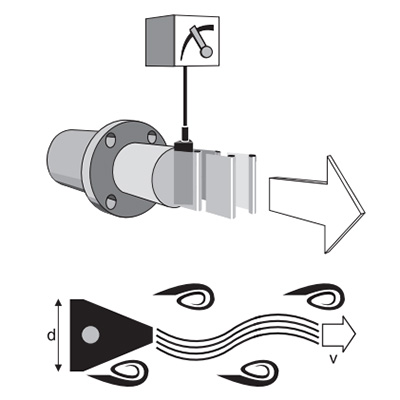

نحوه ی اندازه گیری فلومتر ورتکس

در فلومتر ورتکس، جریان سیال از طریق یک بدنه فلنج دار می‌گذرد. در داخل بدنه، یک مانع یا bluff body قرار دارد که می‌تواند یک استوانه یا شکل دیگری داشته باشد. این مانع باعث ایجاد گرداب‌های ورتکس در جریان سیال می‌شود.

هنگامی که جریان سیال بر خورد به مانع، گرداب‌های ورتکسی در دو طرف بدنه ایجاد می‌شود. این گرداب‌ها باعث تغییر فشار در اطراف بدنه می‌شوند. سنسورهای دیفرانسیل در این نواحی فشار را اندازه‌گیری می‌کنند.

سنسورها می‌توانند از نوع سنسورهای خازنی (Capacitance) باشند. در این حالت، تغییر فشار باعث تغییر در فاصله بین دو پلکانه خازنی درون سنسور می‌شود. این تغییر فاصله به تغییرات ظرفیت خازنی منجر می‌شود که به عنوان سیگنال الکتریکی اولیه استفاده می‌شود.

سیگنال الکتریکی اولیه که نشان‌دهنده نوسان‌های فشار موضعی است، به سیگنال دیجیتال تبدیل می‌شود. این سیگنال دیجیتال سپس توسط الکترونیک داخلی فلومتر پردازش می‌شود و مقدار جریان سیال را نمایش می‌دهد.

مشخصات فنی فلومتر ورتکس اندرس هاوزر 70F

این فلومتر برای اندازه‌گیری دقیق جریان گاز، بخار و مایعات مناسب است و دارای مشخصات زیر می‌باشد:

سیال بخار:

  • محدوده قطر نامی: DN 15 تا DN 300 (1/2 اینچ تا 12 اینچ)
  • حداکثر خطای اندازه‌گیری: ±1.0٪
  • محدوده اندازه‌گیری: 4 تا 20.098 متر مکعب در ساعت
  • حداکثر فشار فرآیند: PN 40
  • محدوده دمای محیط: -400 تا +400 درجه سانتیگراد
  • درجه حفاظت: IP65
  • نمایشگر/عملکرد: نمایشگر چهار رقمی، چهار دکمه فشاری
  • خروجی: پالس
  • ورودی: –
  • ارتباط دیجیتال: HART
  • تأییدیه‌های منطقه خطر: ATEX، FM، CSA

سیال مایع:

  • محدوده قطر نامی: DN 15 تا DN 300 (1/2 اینچ تا 12 اینچ)
  • حداکثر خطای اندازه‌گیری: ±0.75٪
  • محدوده اندازه‌گیری: 0.14 تا 2.237 متر مکعب در ساعت
  • حداکثر فشار فرآیند: PN 40
  • محدوده دمای محیط: -200 تا +400 درجه سانتیگراد
  • درجه حفاظت: IP65
  • نمایشگر/عملکرد: نمایشگر چهار رقمی، چهار دکمه فشاری
  • خروجی: پالس
  • ورودی: –
  • ارتباط دیجیتال: HART
  • تأییدیه‌های منطقه خطر: ATEX، FM، CSA

سیال گاز:

  • محدوده قطر نامی: DN 15 تا DN 300 (1/2 اینچ تا 12 اینچ)
  • حداکثر خطای اندازه‌گیری: ±1.0٪ حجمی
  • محدوده اندازه‌گیری: 4 تا 20.098 متر مکعب در ساعت
  • حداکثر فشار فرآیند: PN 40، Class 300
  • محدوده دمای محیط: -200 تا +400 درجه سانتیگراد
  • درجه حفاظت: IP65
  • نمایشگر/عملکرد: نمایشگر چهار رقمی، چهار دکمه فشاری
  • خروجی: 4-20 میلی آمپر، پالس
  • ارتباط دیجیتال: HART
  • تأییدیه‌های منطقه خطر: ATEX، FM، CSA

این فلومتر از طراحی قوی و قابل اعتماد برخوردار است و برای استفاده در محیط‌های خطرناک تأییدیه‌های ATEX، FM، CSA را دریافت کرده است.

خرید و فروش فلومتر ورتکس اندرس هاوزر 70F

فلومتر ورتکس اندرس هاوزر 70F یک سنسور جریان است که برای اندازه‌گیری دقیق جریان سیالات مانند گاز، بخار و مایعات استفاده می‌شود. این فلومتر بر اساس اصل ورتکس عمل می‌کند که به واسطه ایجاد یک الگوی گردابی در جریان سیال، جریان را اندازه‌گیری می‌کند.

فلومتر ورتکس اندرس هاوزر 70F با طراحی مقاوم، دقت بالا و قابلیت استفاده در محیط‌های صنعتی متنوع، یکی از گزینه‌های مناسب برای اندازه‌گیری جریان در کاربرد‌های صنعتی و صنایع مختلف می‌باشد.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ فلومتر ورتکس اندرس هاوزر 70F ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه فلومتر ورتکس اندرس هاوزر 70F را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت فلومتر ورتکس اندرس هاوزر 70F و خرید فلومتر ورتکس اندرس هاوزر 70F و فروش فلومتر ورتکس اندرس هاوزر 70F ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت فلومتر ورتکس اندرس هاوزر 70F

قیمت فلومتر ورتکس اندرس هاوزر 70F می‌تواند تحت تأثیر چندین عامل فنی قرار بگیرد. برخی از این عوامل عبارتند از:

محدوده اندازه‌گیری:

فلومتر ورتکس اندرس هاوزر 70F با توجه به محدوده اندازه‌گیری جریان، محدوده مختلفی را پوشش می‌دهد. محدوده اندازه‌گیری بزرگتر ممکن است منجر به افزایش قیمت شود.

قطر نامی:

قطر نامی فلومتر نیز تأثیر قابل توجهی بر قیمت دارد. با افزایش قطر نامی، قیمت فلومتر نیز معمولاً افزایش می‌یابد.

ماده سازنده:

نوع و ماده سازنده فلومتر نیز بر قیمت تأثیر می‌گذارد. مواد بالا سری مانند استنلس استیل، آلیاژهای خاص و کربن استیل با قیمت بیشتری همراه هستند.

دقت اندازه‌گیری:

فلومتر ورتکس اندرس هاوزر 70F با دقت بالا عمل می‌کند. دقت بیشتر معمولاً به قیمت بیشتری منجر می‌شود.

مشخصات فنی اضافی:

وجود مشخصات فنی اضافی مانند دمای کاری، فشار کاری، ورودی/خروجی‌ها، ارتباطات دیجیتال و تأییدیه‌های منطقه خطر می‌تواند قیمت را تحت تأثیر قرار دهد.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت فلومتر ورتکس اندرس هاوزر 70F تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، فلومتر ورتکس اندرس هاوزر 70F بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی فلومتر ورتکس اندرس هاوزر 70F می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله فلومتر ورتکس اندرس هاوزر 70F میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
