توضیحات

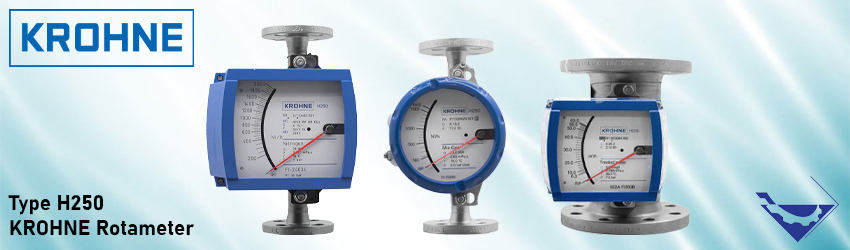

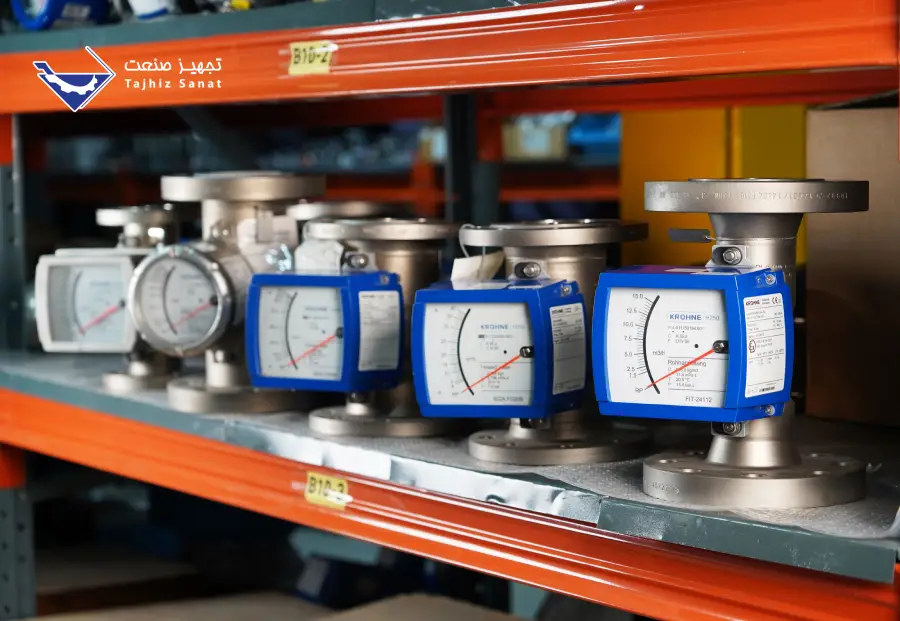

فلومتر کرونه H250، یکی از معروف ترین و رایج ترین انواع روتامتر های عقربه ای شرکت KROHNE آلمان محسوب می شود. این روتامتر به دلیل طراحی بدنه تماما فلزی مناسب سرویس های سخت با شرایط فرآیندی دما و فشار بالا است.
روتامتر کرونه مدل H250 از یک لوله فلزی و یک شناور تشکیل می شود که شناور درون لوله آن بر اساس جریان سیال به بالا و پایین حرکت می کند. این تجهیزات به منبع تغذیه نیازی ندارند و به صورت عمود با جهت جریان از پایین به بالا نصب می شوند.
فلومتر عقربه ای یا روتامتر نوعی جریان سنج (Variable area flowmeter) است که برای اندازه گیری دبی یا فلوی عبوری سیالات فرآیندی مایع، بخار یا گاز مورد استفاده قرار میگیرد.
روتامترها مقدار جریان عبوری را به صورت محلی یا local نمایش می دهند و فاقد سیگنال خروجی می باشند. اما در مدل های پیشرفته تر مانند فلومتر کرونه H250 امکان ارسال سیگنال خروجی در قالب سیگنال جریانی 4 تا 20 میلی آمپر امکان پذیر است. در این مطلب به تشریح روتامتر عقربه ای KROHNE مدل H250 میپردازیم و مشخصات فنی و ویژگی های آن را معرفی خواهیم کرد.
تعریف روتامترها
روتامترها با عملکرد کاملا مکانیکی و تنها فلومترهایی هستند که برای اندازه گیری جریان عبوری سیال نیازی به انرژی برق و هیچگونه منبع تغذیه خارجی ندارند. به همین جهت یکی از بهترین انتخاب ها در محیط های خطرناک و در مکان هایی که تامین انرژی الکتریکی غیر ممکن است محسوب می شوند.
مکانیزم عملکرد روتامتر یا فلومتر روتامتری به این صورت است، که یک شناور با یک وزن ثابت در داخل لوله ای مخروطی شکل قرار می گیرد. هنگامی که سیال فرآیندی از پایین به بالا وارد لوله شود، شناور را با خود سمت بالای لوله هدایت خواهد کرد.
هرچه مقدار فلوی عبوری بیشتر شود شناور هم بیشتر به سمت بالا حرکت خواهد کرد و با توجه به اینکه لوله حالت مخروطی برعکس می باشد با عبور جریان بیشتر و بالارفتن بیشتر شناور، سیال بیشتری از فاصله بین شناور و دیواره داخلی عبور خواهد کرد.
در واقع هنگامی که نیروی حاصل از جریان سیال با نیروی وزن شناور متعادل شوند، شناور در نقطه ای ثابت باقی می ماند و نمایشگر مقدار جریان حجمی عبوری سیال از روتامتر را نمایش می دهد. بنابراین هنگامی که فلوی عبوری از روتامتر به مقداری مشخص برسد، فلوتر روی عددی ثابت قرار خواهد گرفت و از روی مقیاس روی لوله مقدار جریان خوانده می شود.
همچنین روتامترها همواره برای سیال مشخصی با چگالی و ویسکوزیته معین کالیبره و درجه بندی می شوند و باید برای همان سیال و سرویسی که کالیبره می شوند مورد استفاده قرار گیرند.

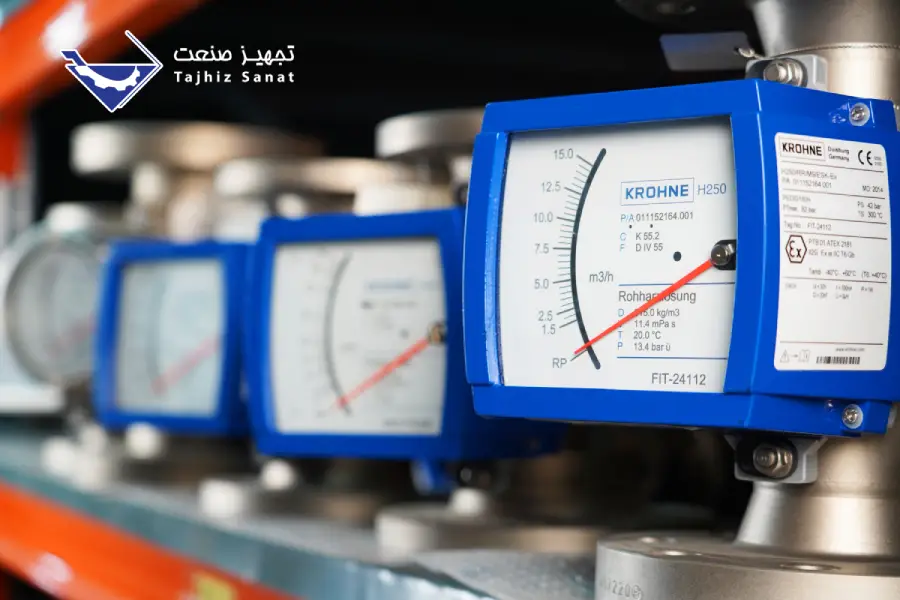

روتامتر کرونه H250
برای روتامتر های فلزی مانند فلومتر کرونه مدل H250 به دلیل اینکه لوله این روتامتر ها از جنس فلزی است، امکان درجه بندی کردن روی آنها وجود ندارد.
به همین دلیل نمایشگری عقربه ای روی لوله های این فلومتر قرار دارد که پوینتر این نمایشگر با یک مکانیزم آهنربایی مقدار جریان سیال را نمایش می دهند. برخی از مهمترین ویژگی های این مدل روتامترهای کرونه در موارد زیر ذکر می شوند:
- -افت فشار کم برای کاربردهای گاز
- -اندازه گیری در فشارهای کاری تا 3000 بار
- -اندازه گیری در دمای بسیار پایین و بالا فرآیند (200- تا 300+)
- -تنها روتامتر دارای گواهی EHEDG برای استفاده در صنایع غذایی و دارویی
- -قابلیت CIP و SIP
- -اندازه گیری مداوم گاز و مایع
- -اندازه گیری سیالات نارسانا
- -کنترل مشعل صنعتی و نظارت بر کمپرسور
- -حفاظت در برابر خشکی پمپ ها
- -دارای گواهینامه ایمنی SIL 2
فلومتر کرونه H250 قابل استفاده در طیف وسیعی از صنایع از جمله صنایع شیمیایی، پتروشیمی، دارویی، مهندسی مکانیک،نفت و گاز، غذایی، آهن، فولاد و فلزات، نیروگاه ها، خمیر و کاغذ، آب و فاضلاب است.
انواع فلومتر کرونه H250
فلومترهای کرونه H250 بر اساس مشخصات فنی مختلف نظیر سایز، محدوده اندازه گیری، تاییدیه ها، متریال، نوع نمایشگر و غیره در انواع مختلفی تولید می شوند. انواع متداول روتامترهای کرونه مدل H250 به شرح زیر است:

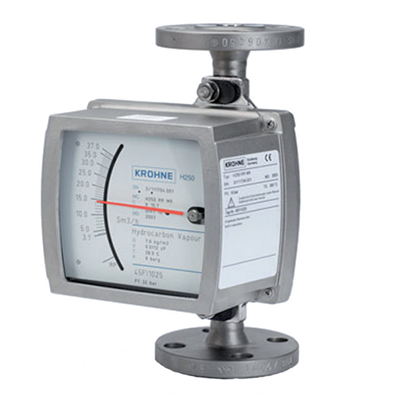

1.روتامتر کرونه مدل H250/M9R
این مدل روتامتر برای شرایط بسیار سخت فرآیندی با محفظه نشانگر M9 به صورت آپشنال از متریال مقاوم استنلس استیل تولید می شود. بنابراین استفاده قابل اعتماد را برای کاربرد با سیالات خورنده تضمین می کند.
روتامتر با متریال مقاوم استنلس استیل پس از نصب تحت تاثیر شرایط محیطی قرار نمی گیرد و دپار فرسایش یا خوردگی نمی شود. علاوه بر این محفظه فولادی ضد زنگ برای کابرد در صنایع مختلف مانند صنایع غذایی مناسب است.

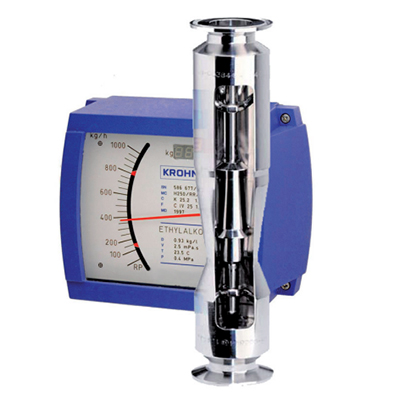

2.روتامتر کرونه مدل H250F
تنها مدل روتامتر دارای گواهی EHEDG است که برای کاربردهای صنایع غذایی و دارویی تایید شده است. سطح استنلس استیل صاف با زبری سطح قطعات در تماس با سیال <= 0.8 میکرومتر یا 0.6 میکرومتر، چسبندگی رسوبات را دشوار و تمیز کردن آن را آسان می کند.
با طراحی عاری از فضاهای مرده و مناطق رکود، میکروارگانیسم ها نمی توانند بچسبند و تکثیر شوند. این روتامتر را میتوان تمیز کرد (CIP) و استریل کرد (SIP). علاوه براین اتصالات مناسب و متریال مطابق با FDA برای صنایع غذایی و دارویی است.

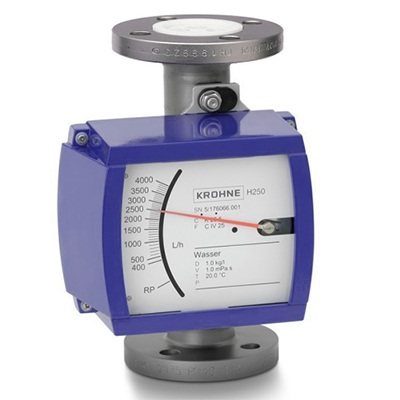

3.روتامتر کرونه با آستر PTFE/سرامیک
این مدل روتامتر کرونه با کلاس دقت 2.5 مناسب کاربرد با سیالات خورنده می باشد و دمای فرآیندی آن با توجه به متریال به کار رفته سرامیک یا PTFE متفاوت است. حداکثر دمای فرآیندی با متریال (PTFE) برابر 70 درجه سانتیگراد و با متریال سرامیک 250 درجه سانتی گراد است.

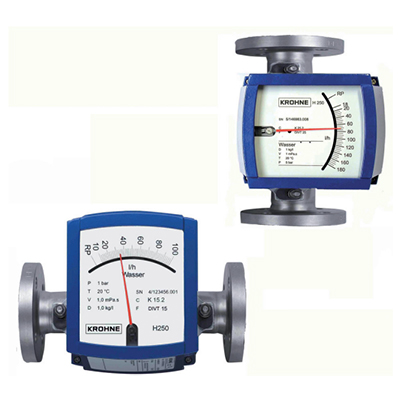

4.روتامتر کرونه مدل H 250H / H 250U
این روتامترهای کرونه برای موقعیت های نصب ویژه طراحی شده اند. روتامترها عموماً دارای یک لوله مخروطی اندازه گیری عمودی هستند که از طریق سیال از پایین به بالا در آن جریان می یابد و یک شناور را در برابر وزن بالا می برد.
در مواقعی که امکان نصب روتامتر به صورت عمودی وجود ندارد از نسخه های H 250H برای افقی یا H 250U برای موقعیت نصب معکوس (از بالا به پایین) استفاده می شود. در این مدلها نیروی لازم برای تنظیم فلوتر از طریق فنر انجام می شود.

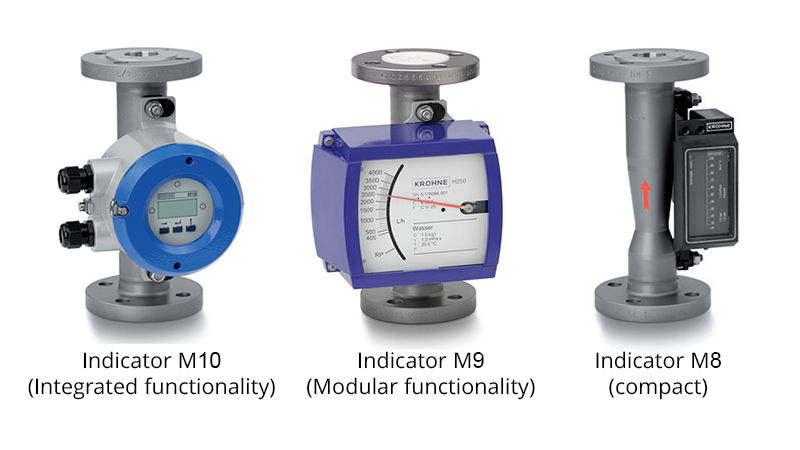

کرونه انواع مختلف نمایشگر M9 (عملکرد ماژولار)، M10 (عملکرد یکپارچه) و M8 (فشرده) را ارائه می دهد. نمایشگر M9 (عملکرد ماژولار) دارای ویژگی هایی از جمله نصب ساده و کم هزینه، اندازه گیری و نمایش بدون منبع تغذیه کمکی، مقیاس بزرگ برای خوانایی، گواهینامه SIL 2 و تاییدیه مناطق خطرناک (ATEX، FM، NEPSI) است.
این مدل نمایشگر دارای سیگنال خروجی آنالوگ 2 سیم 4 تا 20 میلی آمپر با HART، PA Profibus و 2 تا لیمیت سوئیچ (NAMUR یا ترانزیستور 3 سیم) می باشد.
نمایشگر M10 (عملکرد یکپارچه) دارای نمایشگر گرافیکی 12 رقمی با خروجی پالس و ورودی ریست، 2 تا لیمیت سوئچ، خروجی آنالوگ 2 سیم 4 تا 20 میلی آمپر با HART و تاییدیه های مناطق خطرناک (ATEX، FM، CSA، NEPSI) است.
نمایشگر M8 با طراحی فشرده و صرفه جویی در فضا و تاییدیه مناطق خطرناک (ATEX) در دسترس است. نمایشگر M8M یک نشانگر مکانیکی بدون نیاز به منبع تغذیه کمکی و همراه با 2 تا لیمیت سوئیچ به صورت آپشنال تولید می شود. اما نمایشگر M8E با نشانگر بارگراف الکترونیکی و خروجی آنالوگ 2 سیم 4 تا 20 میلی آمپر با HART موجود است.

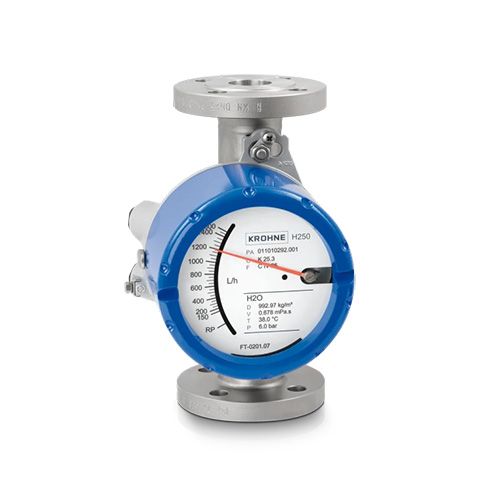

5.روتامتر کرونه مدل H250 M40
روتامتر کرونه H250 M40 مناسب برای صنایع فرآیندی و OEM است و اندازه گیری مکانیکی جریان مایعات یا گازها را با قابلیت های ارتباطی پیشرفته ترکیب می کند. این نوع روتامتر قابلیت نصب عمودی، افقی یا در لوله های نزولی را دارند و با انواع اتصالات به صورت فلنجی، رزوه ای و بهداشتی (hygienic) در دسترس می باشند.
این روتامتر به صورت ماژولار قابل تنظیم است. ماژول های الکترونیکی اضافی را میتوان در هر زمان بدون وقفه در فرآیند اضافه یا جایگزین کرد. برخی دیگر از ویژگی های روتامتر کرونه مدل H250 M40 عبارتنداز:
- -نصب ساده و کم هزینه
- -قابلیت اندازه گیری و نمایش بدون منبع تغذیه کمکی
- -حفاظت از نفوذ IP66 و IP68 / NEMA4X و NEMA6، IP69K
- -متریال مختلف سنسور و بدنه از جنس استنلس استیل برای سیالات خورنده
- -سوئیچ های محدود، خروجی 4 تا 20 میلی آمپر، توتالایزر با LCD و خروجی پالس، رابط های فیلدباس
- -ماژولار بودن و قابلیت سرویس دهی منحصر به فرد
- -مقیاس کامل برای مایعات 10تا 120,000 لیتر در ساعت / 5تا 32,000 GPH
- -مقیاس کامل برای گازها 0.7 تا 2800 m3/h و 25 تا 100000 SCFH
- -مناسب برای کاربرد در سیستم‌های ابزار ایمنی با SIL 2، در طراحی اضافی (1oo2) همچنین در کاربردهای SIL 3 (دستگاه نوع A)
- -طراحی بهداشتی یا هایژنیک اختیاری برای استفاده در صنایع غذایی و دارویی
- -گستره اندازه گیری Turndown ratio برابر 10:1 (اختیاری 100:1)
| مدل روتامتر | کرونه H250 M40 |
|---|---|
| سایز | 1/2، 1، 2، 3 و 4 اینچ |
| Turndown ratio | 10 : 1 |
| فشار فرآیندی | حداکثر 1000 بار / 14500 psig |
| دمای فرآیندی | 196- تا 400+ درجه سانتی گراد/ 320- تا 752+ درجه فارنهایت |
| متریال لوله | فولاد زنگ نزن آستنیتی (1.4404/316L)، فولاد زنگ نزن آستنیتی (1.4435/316L)، آلیاژ آستنیتی (2.4610/آلیاژ C4)، آلیاژ نیکل (2.4360/آلیاژ 400)، آلیاژ تیتانیوم (3.7035-استاد فولادی استاتنیتیک) (1.4571/316Ti)، آلیاژ نیکل-کروم-مولیبدن- تنگستن (2.4819/آلیاژ C276)، آلیاژ نیکل-کروم-مولیبدن-نیوبیم (2.4856/آلیاژ 625)، فولاد زنگ نزن آستنیتی 7/6Moon45 |
| اتصالات | فلنجی/ کلمپی/ رزوه ای |
| متریال اتصالات | فولاد زنگ نزن آستنیتی (1.4404/316L)، فولاد زنگ نزن آستنیتی (1.4571/316Ti)، آلیاژ نیکل (2.4360/آلیاژ 400)، آلیاژ آستنیتی (2.4610/آلیاژ C4)، نیکل-کروم-مولیبدن (2.4360/آلیاژ 400)، نیکل-کروم-مولیبدن (2.4360/آلیاژ 400) آلیاژ نیکل-کروم-مولیبدن-نیوبیم (2.4856/آلیاژ 625)، آلیاژ تیتانیوم (3.7035/Ti-Grade 2)، فولاد ضد زنگ آستنیتی (1.4547/6Mo) |
| نمایشگر | M40/ M40R |
| درجه حفاظت بدنه | 69/IP66/68 |
| تاییدیه ها | ATEX / IECEx / UKEx/ FM (US/C)FM (US/C) |
انواع متریال روتامتر KROHNE H250
روتامتر کرونه مدل H250 انواع مختلفی از نظر نوع متریال بکار رفته در لوله اندازه گیری و شناور دارد. همچنین انواع مختلفی از نمایشگر های عقربه ای و دیجیتالی برای این روتامتر در دسترس می باشند. انواع متریال به کار رفته در روتامترهای کرونه عبارتنداز:
- 1. H250/RR: این مدل فلومتر روتامتری دارای متریال لوله، فلنج اتصال و فلوتر یا شناور از استیل کروم-نیکل 1.44 است.
- 2. H250/HC: دارای لوله اندازه گیری و شناور از جنس هستلوی C4 است.متریال فلنج در این مدل روتامتر از جنس استیل کروم-نیکل پوشش دهی شده با روکش هستلوی C4 می باشد.
- 3. H250/C: دارای لوله اندازه گیری و فلنج از جنس استیل کروم-نیکل با آستری تفلون یا PTFE است. متریال فلوتر در این مدل روتامتر از جنس PTFE یا آلومینویم پوشش دهی شده با FFKM می باشد. این روتامتر مناسب سرویس های اسیدی با خاصیت خوردندگی بسیار بالا است.
- 4. H250/F: تنها روتامتر دارای تائیدیه EHEDG مناسب استفاده در صنایع غذایی و دارویی است. سطح به شدت صاف و صیقلی آن باعث می شود که هیچ ماده ای در آن گیر نکند و هیچ گونه آلودگی در آن ایجاد نشود. همچنین این مدل مناسب تمیز و استرلیزه شدن بهداشتی (CIP و SIP) می باشد. تمام متریال های لوله، فلنج و شناور در این مدل روتامتر متریال استیل کروم-نیکل خواهد بود.
کاربرد فلومتر روتامتری KROHNE مدل H250
روتامترها به دلیل اینکه برای نمایش مقدار نرخ جریان نیاز به منبع تغذیه خارجی ندارند، میتوانند در محیط های خطرناک و انفجاری مورد استفاده قرار بگیرند.
در صنایع بهداشتی شامل صنایع غذایی و صنایع دارویی نیز فلومترهای کرونه H250 کاربرد دارند. این صنایع به دلیل اینکه روتامتر KROHNE مدل H250 دارای تائیدیه های بهداشتی است مجار به استفاده می باشند.
صنایع پتروشیمی، پالایشگاهی و نفت صنایعی هستند که استفاده از روتامترهای کرونه در آنها به وفور یافت می شود. سایر صنایع فرآیندی مانند صنایع فولاد، صنایع معدنی و غیره نیز از روتامتر های فلزی و غیر فلزی استفاده می کنند. به طور کلی کاربردهای رایج روتامتر مدل H250 در صنایع زیر است:
- 1.صنایع شیمیایی و پتروشیمی
- 2.داروسازی و غذایی
- 3.نفت و گاز
- 4.نیروگاه ها
- 5.آهن، فولاد و فلز
- 6.خمیر و کاغذ
- 7.آب و فاضلاب
- 8.دریایی
خرید و فروش فلومتر کرونه H250
تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.
این فروشگاه بزرگ و مطمئن جهت افزایش سطح کیفی صنایع انواع روتامتر عقربه ای، روتامتر آب،روتامتر شیشه ای و روتامتر هوا را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و همچنین استعلام قیمت فلومتر کرونه H250 با کارشناسان فروش ما تماس بگیرید.
