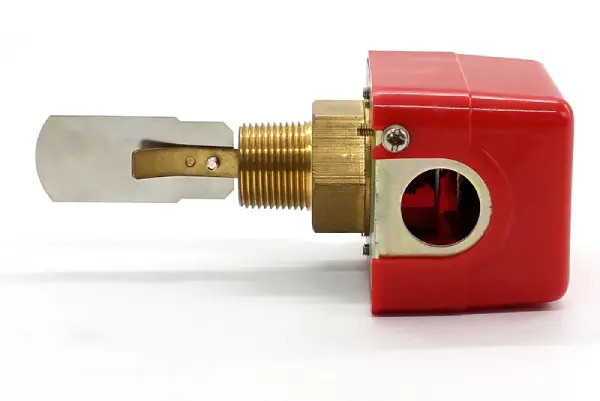

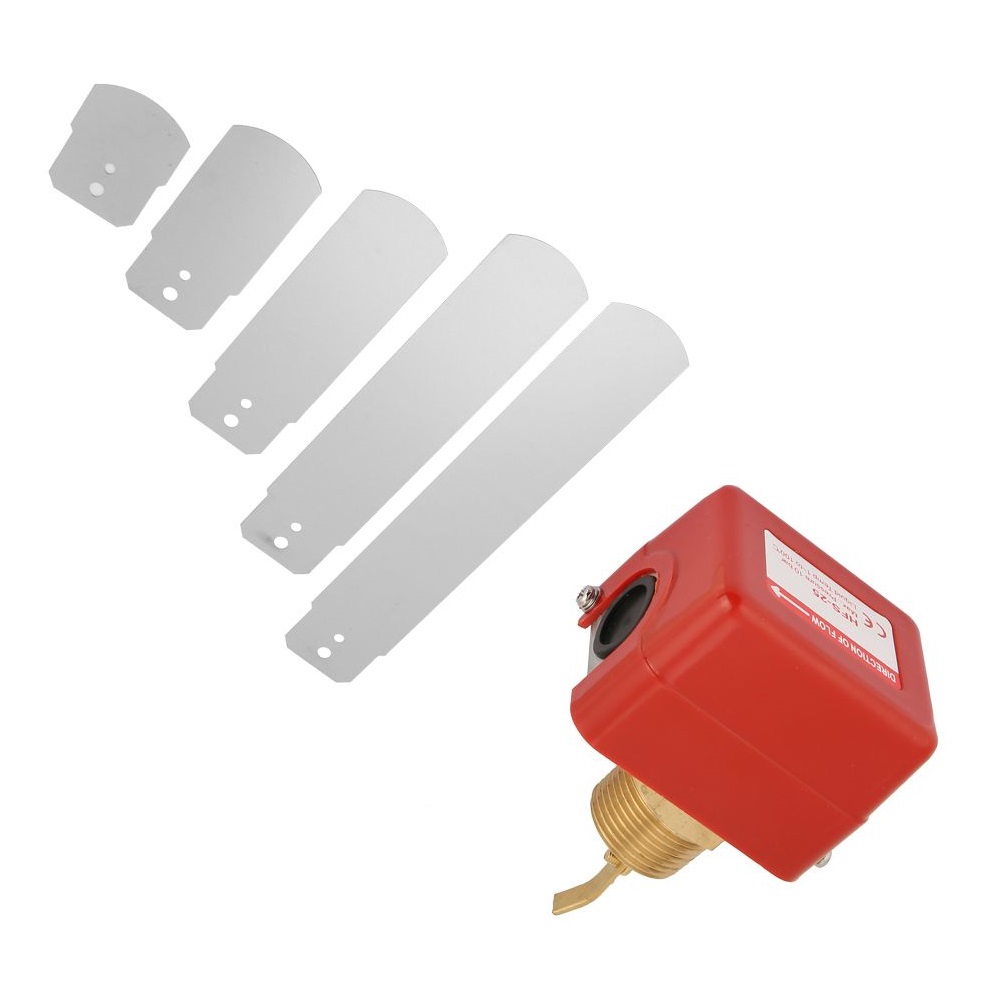

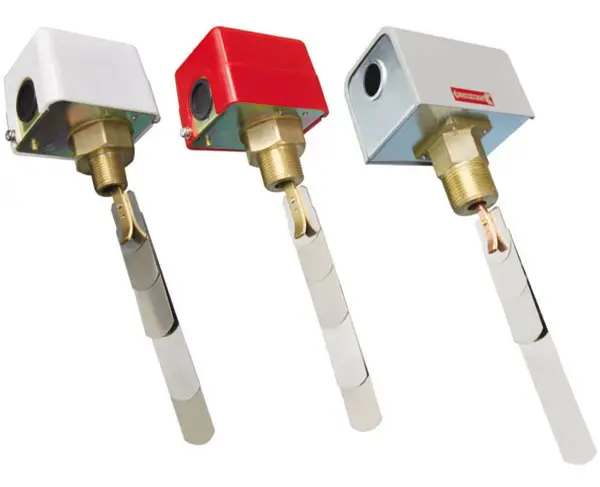

فلو سوئیچ تیغه ای

فلوسوئیچ تیغه ای تجهیزی میباشد که جریان سیالات را کنترل و با استفاده از این تجهیز وجود و یا عدم وجود جریان سیال در خط لوله و افت یا افزایش بیش از حد مجاز مقدار نرخ فلو قابل تشخیص خواهد بود.

ویژگی ها:

  • نظارت بر پارامترهایی چون فلوی عبوری سیال، حجم، سرعت و فشار سیال
  • مناسب استفاده در صنایع موتورخانه و گرمایشی، تهویه مطبوع و صنایع تصفیه آب

توضیحات

فلو سوئیچ تیغه ای یا پدالی (Paddle Flow Switch)، یکی از رایج ترین انواع سوئیچ های جریان می باشد که جهت کنترل سیال سیگنال های قطع و وصل را به تجهیزات دیگر مانند پمپ یا کمپرسورها ارسال می کند.

سوئیچ های تیغه ای جهت کنترل جریان در طیف گستره ای از صنایع مختلف از جمله HVAC (گرمایش و تهویه مطبوع)، تصفیه آب و فاضلاب، چیلرها و سیستم های برودتی،کنترل دمپرها، شیمیایی و اتوماسیون صنعتی مورد استفاده قرار می گیرند.

به عبارتی دیگر فلو سوئیچ با ارسال یک سیگنال الکتریکی به تجهیزاتی مانند پمپ یا چیلر به آنها هشدار می‌ دهند و آنها را خاموش یا روشن میکنند همچنین از آسیب رسیدن به آنها محافظت خواهندکرد.انواع فلو سوئیچ تیغه ای

با استفاده از این تجهیز وجود و یا عدم وجود جریان سیال در خط لوله و همچنین افت یا افزایش بیش از حد مجاز مقدار نرخ فلو قابل تشخیص خواهد بود و عملکرد تجهیزاتی مانند پمپ و توربین تضمین خواهد شد. علاوه بر این  مقادیری مانند جریان و فشار سیال توسط این تجهیز قابل کنترل میباشد.

نصب فلوسوئیچ نیز مانند سایر تجهیزات کنترلی دیگر نسبت به شرایط فرآیندی، نوع سیال و کاربری فلو سوئیچ میباشد. این تجهیزات نباید روی خم‌ ها، اتصالات و یا هر نقطه‌ ای که نوسانات، تلاطم و فشار سیال در آنجا تغییر پیدا میکند نصب شوند. در ادامه به معرفی و بررسی ویژگی های فلو سوئیچ تیغه ای می پردازیم.

عملکرد فلو سوئیچ تیغه ای

فلو سوئیچ ها برای کاربردهای مختلفی نظیر نظارت بر جریان، برای ایجاد هشدار در صورت خارج شدن دبی از پارامترهای از پیش تعیین شده یا برای محافظت از پمپ ها مورد استفاده قرار می گیرند.

فلو سوئیچ تیغه ای  از اجزای مختلفی نظیر بدنه، سنسور یا حسگر و قسمت سوئیچینگ تشکیل‌ می شود که به خط لوله متصل می شود.

تیغه یا پره سوئیچ جریان پدالی در اثر برقراری جریان سیال و پس از رسیدن مقدار نرخ فلوی عبوری به مقدار تنظیمی یا set point حرکت میکند. این حرکت در تیغه منجر به تغییر وضعیت در یک کنتاکت الکتریکی و ارسال یک سیگنال الکتریکی (سوئیچ) خواهد شد.

به عبارتی دیگر هنگامی که نرخ جريان عبوری سیال در خط لوله از نقطه تنظيمی كمتر يا بيشتر شود، فرمان قطع یا وصل (On/Off) توسط ميكرو سوئيچ ها ارسال خواهد شد. شکل زیر نمایش مکانیزم داخلی و عملکرد یک فلو سوئیچ تیغه ای می باشد.

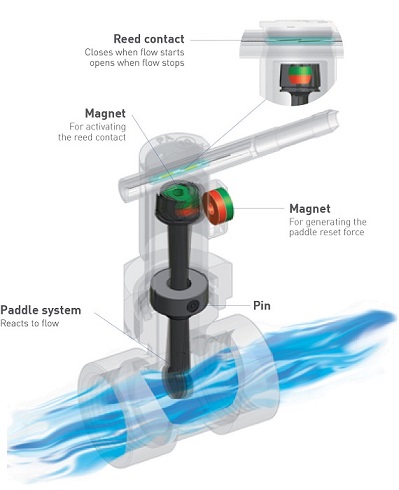

عملکرد فلو سوئیچ تیغه ای و اجزاء تشکیل دهنده

 اگر جریان بالاتر یا پایین‌تر از یک نرخ معین باشد که به عنوان نقطه‌ ی تنظیم تعیین شده، فلوسوییچ آن را تشخیص می‌ دهد. نقطه‌ ی تنظیم می‌ تواند قابل تنظیم یا ثابت باشد که بستگی به مشخصات هر دستگاه دارد.

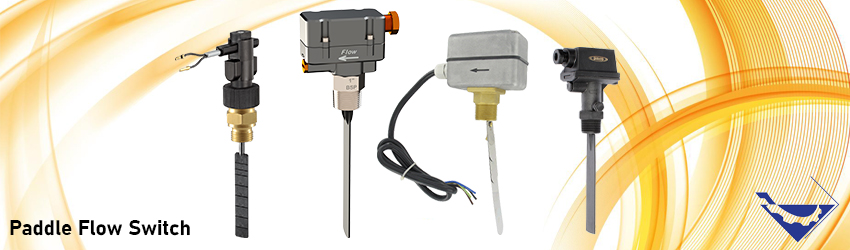

انواع فلو سوئیچ تیغه ای

فلو سوئیچ تیغه‌ای دارای یک سیستم تیغه است که طراحی شده است تا در داخل جریان قرار گیرد. دو طرح اصلی برای فلو سوئیچ تیغه‌ای وجود دارد:

طراحی فلو سوئیچ تیغه‌ای مغناطیسی: این گزینه شامل یک سوئیچ رید بالای یک آهنربا روی تیغه است که در خارج از جریان سیال قرار دارد. آهنربای دوم با قطب‌های مخالف نیروی لازم برای بازنشاندن سوئیچ به حالت “بدون جریان” را ایجاد می‌کند.

وقتی جریان مورد نظارت تیغه را فشار می‌دهد و موقعیت آهنربا را نسبت به تماس رید تغییر می‌دهد، تماس را فعال می‌کند. به محض قطع شدن جریان، تیغه به موقعیت اولیه‌اش بازمی‌گردد و این بازگشت تماس رید به موقعیت اولیه را فراهم می‌کند. نیروی لازم برای فشار دادن آهنربا به حالت اولیه توسط دو آهنربایی که از همدیگر دفع می‌کنند، فراهم می‌شود.

طراحی فلو سوئیچ تیغه‌ای با پیچ لنگری (Leaf Spring): این گزینه شامل یک طراحی است که در آن هنگامی که جریان مایع تیغه را جابجا می‌کند، پیچ لنگری را فشرده می‌کند و نقاط تماس را لمس می‌کند و سوئیچ را فعال می‌کند. نیروی مقاومتی پیچ لنگری تیغه را به موقعیت بدون جریان بازمی‌گرداند.

کاربرد فلو سوئیچ تیغه ای

فلوسوئیچ‌ها برای نظارت بر پارامترهایی همچون دبی یا فلوی عبوری سیال، حجم، سرعت و فشار سیال به کار می روند. همچنین فلو سوئیچ ها در خطوط لوله‌ استفاده می‌شوند تا تضمین شود که دبی سیال داخل لوله، پیوسته و ادامه‌ دار است. سوئیچ های جریان پدالی یا تیغه ای در موارد زیر به کار می روند:

سیستم های تهویه HVACسوئیچ های جریان در سیستم های گرمایش، تهویه و تهویه مطبوع برای نظارت بر جریان هوا یا آب استفاده می شوند. آنها می توانند جریان ناکافی را تشخیص دهند که نشان دهنده وجود مشکل احتمالی در سیستم یا فیلتر مسدود شده است.

محفاظت از پمپها: سوئیچ های جریان تیغه ای در سیستم های پمپ برای محافظت در برابر شرایط جریان ناکافی استفاده می شوند. اگر جریان از آستانه مشخصی پایین بیاید، سوئیچ می تواند پمپ را خاموش کند یا زنگ هشدار را برای جلوگیری از آسیب به پمپ یا تجهیزات مربوطه ایجاد کند.

فرایندهای صنعتی: فلوسوئیچ های تیغه ای در فرآیندهای صنعتی مختلف که در آن نرخ جریان حیاتی است به کار می روند. آنها می توانند جریان مایعات یا گازها را در خطوط لوله نظارت کنند و اطمینان حاصل کنند که فرآیند در پارامترهای مشخص شده عمل می کند. در صورت انحراف از نرخ جریان مورد نظر می تواند آلارم ها را برای حفظ کارایی و ایمنی فرآیند ایجاد کند.

تصفیه آب:  سوئیچ های جریان پدالی معمولاً در سیستم های تصفیه آب برای نظارت بر جریان آب و اطمینان از عملکرد صحیح فیلترها و سیستم های دوز شیمیایی استفاده می شوند. آنها به حفظ نرخ جریان کافی برای کنترل مؤثر کمک می کنند و در صورت انحراف شرایط جریان از محدوده مورد نظر می توانند هشدارها ایجاد کنند.

سیستم‌ های اطفا حریق:  سوئیچ‌ های جریان پدالی در سیستم‌های اسپرینکلر و سیستم‌های اطفاء حریق استفاده می‌شوند تا اطمینان حاصل شود که جریان کافی آب یا عامل سرکوب‌کننده آتش در مواقع آتش‌ سوزی در دسترس است. آنها می توانند هر گونه تغییر قابل توجه در سرعت جریان را تشخیص دهند و سیستم های هشدار یا اطفاء حریق را بر این اساس فعال کنند.

بعضی از کاربردهای دیگر فلو سوئیچ های تیغه ای عبارتند از:

  • محافظت از بویلر
  • پمپ‌های گرمایشی
  • آب خنک کننده یا تبادل حرارتی
  • آزمایش سیستم چاه نفت
  • نظارت بر سوئیچ تخلیه

مزایای فلو سوئیچ تیغه ای

فلو سوئیچ تیغه‌ای دارای مزایای زیر است:

هزینه‌های اقتصادی: قیمت مناسب و قابل تحمل نسبت به سایر گزینه‌های فلو سوئیچ و دستگاه‌های اندازه‌گیری جریان.

عملکرد قابل اعتماد: طراحی ساده و مستحکمی که توانایی تشخیص دقیق و پاسخگویی مناسب به تغییرات جریان را فراهم می‌کند.

کاهش هزینه‌های نگهداری: نیاز کمتر به تعمیر و نگهداری و کاهش خرابی‌ها.

نصب آسان: قابلیت نصب آسان و سریع در سیستم‌های لوله‌کشی مختلف.

به طور خلاصه، فلو سوئیچ تیغه‌ای به عنوان یک راه حل اقتصادی و قابل اعتماد برای نظارت بر جریان، با کاهش هزینه‌های نگهداری و نصب آسان مورد توجه قرار می‌گیرد.

برندهای مطرح فلو سوئیچ

IT(Industrie Technik)

Johnson Controls

SAGINOMIYA

پارامترهای خرید سوئیچ جریان تیغه ای

فلو سوئیچ پدالی یا تیغه ای که به عنوان سوئیچ جریان پدالی نیز شناخته می شود در واقع یک سوئیچ جریان است که برای نظارت بر جریان سیالات در خطوط لوله استفاده می شود.

هنگامی که سیال از طریق لوله یا مجرا جریان می یابد، نیرویی به تیغه وارد می کند و باعث حرکت آن می شود. این حرکت مکانیسم سوئیچ را فعال می کند و وجود یا عدم وجود جریان را هشدار می دهد.

از مزایای سوئیچ جریان تیغه ای میتوان به قیمت مقرون به صرفه، عملکرد قابل اعتماد،کاهش هزینه های نگهداری و نصب آسان اشاره کرد. همچنین هنگام خرید فلوسوئیچ پدالی مناسب پارامترهای متعددی تاثیر گذار هستند که در موارد زیر بیان می شوند:

متریال و مواد سازنده : جنس اجزای مختلف تشکیل دهنده فلو سوئیچ (سنسور، بدنه و اتصالات) متناسب با نوع سیال، دما و فشار فرآیندی انتخاب می شود. فلو سوئیچ ها از متریال مختلفی ساخته می شوند به عنوان مثال متریال استنلس استیل (فولاد ضد زنگ) با توجه به ویژگی هایی مانند مقاومت در برابر خوردگی سیالات همچنین تحمل دما و فشارهای بالا از قیمت بالاتری برخوردار است.

محدوده جریان :  حداقل و حداکثر نرخ جریان را در نظر بگیرید تا مطمئن شوید که سوئیچ جریان می تواند نیازهای پروژه را برآورده کنند.  فلوسوئیچ‌ های تیغه ای که محدوده جریان گسترده تری را پوشش می دهند از قیمت بالاتری برخوردار هستند.

شرایط فرآیندی: شرایط فرآیندی مانند دما و فشاری را که سوئیچ جریان تیغه ای در آن کار می کند را در نظر بگیرید طبیعتا فلو سوئیچ هایی که در محدوده دما و فشار بالا عمکرد مناسبی دارند گرانتر از مدلهای معمولی می باشند.

سیال فرآیندی : نوع سیالی که در سیستم جریان دارد را تعیین کنید همچنین عواملی مانند ویسکوزیته سیال، دما و سازگاری با متریال سوئیچ را در نظر بگیرید. برخی از سیالات ممکن است برای اطمینان از عملکرد مناسب و طول عمر سوئیچ، به متریال خاصی نیاز داشته باشند.

سایز خط لوله : به اندازه لوله یا قطر مجرایی که سوئیچ جریان نصب می شود توجه کنید. همچنین اطمینان حاصل کنید که سوئیچ جریان با اندازه لوله سازگار است و می توان آن را به راحتی در خط لوله موجود نصب کرد.

درجه حفاظت بدنه (IP) : درجه حفاظت بدنه IP مخفف عبارت Ingress Protection است.در واقع IP یک استاندارد بین المللی شناخته شده است که درجه حفاظت فلوسوئیچ را در برابر نفوذ اجسام جامد (مانند گرد و غبار و ذرات) و مایعات (مانند آب) طبقه بندی می کند.

رتبه IP با حروف “IP” و به دنبال آن دو رقم نشان داده می شود. رقم اول میزان محافظت در برابر اجسام جامد را نشان می دهد، رقم دوم سطح محافظت در برابر مایعات را نشان می دهد.

تاییدیه و استانداردها :  اطمینان حاصل کنید که سوئیچ جریان انتخابی گواهینامه ها یا استانداردهای لازم را دارد. به عنوان مثال می توان به تاییدیه های مربوط به محیط های ضد انفجار یا انطباق با مقررات ایمنی خاص اشاره کرد.



تجهیز صنعت برترین تامین کننده و وارد کننده انواع تجهیزات کنترل جریان شامل انواع فلومتر، فلوسوئیچ و سایر تجهیزات فلو است. انواع سوئیچ های جریان تیغه ای و خطی مناسب سیالات مایع و گاز در انبار محصولات این شرکت موجود  و به فروش می رسد. جهت کسب اطلاعات بیستر و استعلام قیمت فلو سوئیچ تیغه ای با کارشناسان فروش ما در تماس باشید.
