لول ترانسمیتر راداری اندرس هاوزر مدل FMR62B

لول ترانسمیتر راداری اندازه گیری سطح سیالات مایع و جامدات پودری (بالک) را داخل مخازن به روش راداری با دقت بسیار بالایی انجام میدهد.

ویژگی ها:

  • قابلیت اندازه گیری سطح تا ارتفاع 80 متر را با دقت 1 میلی متر
  • قابلیت اندازه گیری در شرایط فرآیندی سخت (دما و فشار بالا)

توضیحات

لول ترانسمیتر های راداری  Radar level transmiter برند اندرس هازر Endress+Hauser در تایپ های متنوعی ارائه می گردد که انواع مدل ها و سری های آن در زیر آورده شده است:



  • Micropilot FMR62B – 80 GHz
  • Micropilot FMR52
  • Micropilot FMR57
  • Micropilot FMR67B – 80 GHz
  • Micropilot NMR84
  • Micropilot FMR51
  • Micropilot FMR54
  • Micropilot FMR50
  • Micropilot FMR50
  • Micropilot FMR56
  • Micropilot FMR60
  • Micropilot FMR62
  • Micropilot FMR67
  • Micropilot FMR53
  • Micropilot FMR532
  • Micropilot FMR540



شایان به ذکر است که توضیح کامل درباره ی لول ترانسمیترهای راداری در این لینک آورده شده است و در اینجا تنها ما به معرفی سری FMR62B می پردازیم:

لول ترانسمیتر راداری اندرس هاوزر مدل FMR62B یک سنسور راداری پیشرفته است که به منظور اندازه‌گیری پیوسته سطح مایعات در کاربردهای پیچیده استفاده می‌شود. این سنسور با استفاده از فناوری راداری با فرکانس 80 گیگاهرتز عمل می‌کند که امکان اندازه‌گیری دقیق سطح مایعات را فراهم می‌کند.

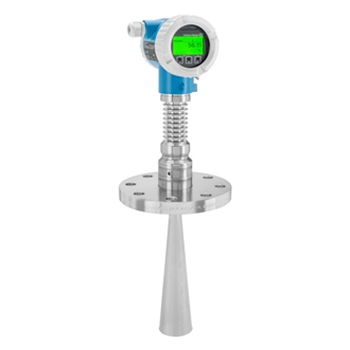

لول ترانسمیتر راداری اندرس هاوزر مدل FMR62B

مدل FMR62B از نسل جدید سنسورهای راداری با قابلیت‌های فراوان برخوردار است. این سنسور قابلیت کنترل سطح مایعات در شرایط دشواری مانند دماهای بالا، فشارهای بالا و تغییرات محیط را دارا است.

به علاوه، مدل FMR62B قادر به تشخیص سطح مایعات در فضای آزاد با فاصله تا 80 متر است و دارای تمرکز بالایی بر روی وسایل داخلی مخازن است که از وجود برجستگی‌ها و موانع درونی مخازن ناشی می‌شود.

در ادامه ابتدا یک توضیحی در مورد ترانسمیتر سطح راداری میدهیم سپس به بررسی مشخصات و ویژگی های ترانسمیتر سطح راداری مدل FMR62B از برند اندرس هاموز خواهیم پرداخت.

Micropilot FMR62B – 80 GHz radar sensor

اندازه گیری سطح به روش رادار (Radar):

لول ترانسمیتر یا سطح‌ سنج رادار یک تجهیز است که برای اندازه‌گیری سطح مایعات از روش رادار (Radar) استفاده می‌کند. در این روش، امواج رادیویی به جای امواج التراسونیک برای ارسال استفاده می‌شود. امواج رادیویی جزء امواج الکترومغناطیسی هستند و فرکانس بالایی دارند (به طور معمول در حد گیگاهرتز).

سطح‌ سنج رادار به صورت غیر تماسی عمل می‌کند، به این معنی که نیازی به تماس مستقیم با مایع نیست. در این تجهیز، آنتنی قرار داده می‌شود که امواج رادیویی را ارسال می‌کند و سپس امواج با برخورد به سطح مایع برگشت می‌کنند.

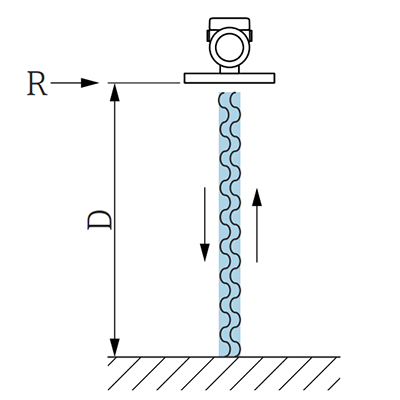

سنسور دریافت کننده این امواج را تشخیص می‌دهد و بر اساس زمانی که طول می‌کشد تا امواج برگشتی به سنسور برسند، سطح مایع را محاسبه می‌کند.

مزیت اصلی سطح‌سنج رادار نسبت به روش‌های دیگر مانند سطح‌سنج التراسونیک، این است که تاثیر گرد و غبار و نویز بر عملکرد آن کمتر است. در حالی که سطح‌سنج التراسونیک ممکن است توسط گرد و غبار مخزن تحت تأثیر قرار بگیرد و عملکرد آن را مختل کند.

سطح‌سنج رادار به دلیل استفاده از امواج رادیویی، کوچکترین تأثیری از گرد و غبار و نویز را تجربه می‌کند.

علاوه بر این، لول ترانسمیتر رادار قادر به تحمل دماهای بسیار بالا تا حدود 450 درجه سانتیگراد است. این ویژگی آن را برای کاربرد‌هایی که در شرایط دمایی بسیار بالا قرار دارند، بسیار مناسب می‌کند.

در نتیجه، لول ترانسمیتر  رادار با استفاده از امواج رادیویی و قابلیت تحمل دما و مقاومت در برابر اثرات گرد و غبار و نویز، یک راه حل مناسب برای اندازه‌گیری دقیق و قابل اعتماد سطح مایعات در کاربرد‌های صنعتی پیچیده است.

ویژگی ها و زمینه های کاربردی لول ترانسمیتر راداری اندرس هاوزر مدل FMR62B:

Micropilot FMR62B یک سنسور راداری با فرکانس 80 گیگاهرتز است که برای اندازه‌گیری پیوسته و بدون تماس در کاربردهای پیچیده مایعات استفاده می‌شود. این سنسور قابلیت کنترل سطح مایعات در شرایط دشواری مانند دماهای بالا، فشارهای بالا و تغییرات محیط را دارا است.

با استفاده از فناوری راداری با فرکانس 80 گیگاهرتز، Micropilot FMR62B قادر به تشخیص سطح مایعات در فضای آزاد با فاصله تا 80 متر است. همچنین، این سنسور دارای قابلیت تمرکز بالا بر روی وسایل داخلی مخازن است که از وجود برجستگی‌ها و موانع درونی مخازن ناشی می‌شود.

سنسور Micropilot FMR62B دارای اتصالات فلنج برای اتصال به فرآیندها است. همچنین، دمای قابل قبول برای عملکرد این سنسور در بازه -196 تا +450 درجه سانتیگراد (-320 تا +842 درجه فارنهایت) قرار دارد. همچنین، فشار قابل قبول برای عملکرد سنسور در بازه -1 تا +160 بار (-14.5 تا 2320.6 پوند بر اینچ مربع) است.

دقت اندازه‌گیری این سنسور ±1 میلیمتر (0.04 اینچ) است که دقت بالایی را به کاربر ارائه می‌دهد. این سنسور با استفاده از باند W با فرکانس 80 گیگاهرتز عمل می‌کند که امکان اندازه‌گیری دقیق سطح مایعات را فراهم می‌کند.

علاوه بر این، Micropilot FMR62B دارای گواهی‌نامه‌های بین‌المللی انفجار، جلوگیری از سرریز WHG، گواهی SIL برای سطح ایمنی، تأییدیه دریایی و گواهی کالیبراسیون کارخانه‌ای 5 یا 10 نقطه است.

همچنین، با استفاده از تکنولوژی Heartbeat، این سنسور امکان تأیید عملکرد و نظارت بر عملکرد را برای شناسایی ناهنجاری‌ها و افزایش ایمنی و بهره‌وری فراهم می‌کند.

مشخصات فنی ترانسمیتر سطح راداری مدل FMR62B :

نوع اندازه گیری: رادار سطح

مشخصات / کاربرد: اندازه گیری مداوم سطح بدون تماس، که در آن از سیالهای تهاجمی استفاده می شود. برای مخازن با قطعات داخلی زیاد

ویژگی ها: فناوری ضربان Heartbeat ، SIL 2/3 مطابق با IEC 61508 ، راه اندازی Bluetooth، بهره برداری و نگهداری با برنامه SmartBlue ، برچسب RFID برای شناسایی آسان و زاویه پرتو بسیار باریک

تامین / ارتباطات: 2 سیم (HART/ PROFIBUS PA)، PROFINET با Ethernet-APL و فناوری بی سیم Bluetooth

فرکانس: W-Band (~80 GHz)

دقت: +/-1 میلی متر (0.04 اینچ)

دمای محیط: -40 … +85 درجه سانتیگراد (-40 … + 185 درجه فارنهایت)

دمای فرآیند: -196 … +450 درجه سانتی گراد (-321 … +842 درجه فارنهایت)

فشار فرآیند / حداکثر حد فشار بیش از حد: خلاء … 160 بار (2320 psi)

قطعات اصلی در ارتباط با سیال: 316L یا PTFE

اتصال فرآیند: فلنج DN50 … DN150 و فلنج ASME 2″ … 8″

حداکثر فاصله اندازه گیری: 80 متر (262 فوت)

ارتباط: HART/ PROFIBUS PA، PROFINET با Ethernet-APL و Bluetooth بی سیم

گواهینامه ها / تاییدیه ها: IEC Ex، ATEX، CSA C/US، EAC Ex، JPN Ex، KC Ex، INMETRO Ex، NEPSI ، UK Ex

تاییدیه های ایمنی: حفاظت بیش از حد WHG، SIL 2 / SIL 3

تاییدیه دریایی: KR، ABS، LR، BV، RINA، DNV GL

تاییدیه های طراحی: NACE MR0175 / ISO 15156، NACE MR0103 / ISO 17945، EU و…



در ضمن می توان مستقیما به دیتاشیت این سری از سایت اندرس هاوزر در این لینک دسترسی پیدا کرد.

مزایای لول ترانسمیتر راداری اندرس هاوزر مدل FMR62B:

  • افزایش بهره‌وری: این دستگاه با استفاده از فناوری Heartbeat، امکان نظارت، تأیید و تشخیص مداوم فرایند را فراهم می‌کند. این به کشف هر گونه مشکل یا انحراف در فرایند در حال اجرا کمک می‌کند و اقدامات اصلاحی به موقع را ممکن می‌سازد که منجر به افزایش بهره‌وری می‌شود.
  • ایمنی در طراحی: این دستگاه طبق استاندارد IEC 61508 برای سیستم‌های مرتبط با ایمنی توسعه پیدا کرد. برای کاربردهای SIL 2 و SIL 3 مناسب است و در فرایندهای حیاتی امکان ایمنی و قابلیت اطمینان بالا را فراهم می‌کند.
  • کاهش خطاهای سیستماتیک: این دستگاه امکانات قفل کردن SIL هدایت شده، تأیید و آزمون اثبات را داراست. این کمک می‌کند تا خطاهای سیستماتیک کاهش یابد و دقت و قابلیت اعتماد اندازه‌گیری سطح را تضمین کند.
  • کاربری آسان: FMR62B برای عملیات ساده کاربری درست میشود. این دستگاه رابط‌هایی شامل راهنماها برای راه‌اندازی و تأییدات ساده را ارائه می‌دهد. این امر فرآیند را ساده‌تر می‌کند و زمان مورد نیاز برای نصب و پیکربندی را کاهش می‌دهد.
  • رفع مشکلات آسان: این دستگاه در صورت وقوع هر گونه مشکل یا هشدار، اقدامات پیشنهادی را در نمایشگر نشان می‌دهد. این به اپراتورها کمک می‌کند تا سریعاً مشکل را شناسایی کرده و اقدامات مناسبی برای رفع مشکل انجام دهند که منجر به کاهش زمان توقف و بهبود کلی بهره‌وری فرایند می‌شود.

در اینجا مشخصات  details نصب این تجهیز آورده شده است:



Micropilot FMR62B – 80 GHz radar sensor



1-فاصله توصیه شده A از دیوار تا لبه بیرونی نازل:  تقریبا 1.6 از قطر تانک یا مخزن و با این وجود، دستگاه نباید نزدیکتر از 15 سانتی متر (5.91 اینچ) به دیواره مخزن نصب شود.

2- در مرکز نصب نشود زیرا تداخل باعث از دست دادن سیگنال می شود

3- در بالای ورودی سیال به داخل مخزن وصل نشود

نصب
Installation



4-همچنین مطابق شکل زیر از هرگونه نصب (کلیدهای سطح نقطه، سنسورهای دما، مهاربندها، حلقه های خلاء، کویل های گرمایش، بافل و غیره) در داخل پرتو سیگنال خودداری کنید. حتما زاویه پرتو را در نظر بگیرید:

نصب بر روی مخزن
Vessel installations



5-و در آخر مطابق شکل زیر صفحه های فلزی نصب شده در یک شیب، سیگنال رادار را پخش می کنند بنابراین می توانند انتشارهای تداخل را کاهش دهند.

نصب بر روی مخزن
Reduction of interference echoes
