لول سنسور راداری VEGAFLEX مدل FX65

توضیحات

در این مطلب قصد معرفی لول سنسور راداری VEGAFLEX مدل FX65 که یکی از مدل های شرکت وگا است میپردازیم. قبل از اینکه این مدل را بررسی کنیم بهتر است به طور مختصر در مورد لول سنسور های راداری توضیح دهیم تا آشنایی بیشتر با این تجهیز ایجاد شود.



لول ترانسمیترهای راداری Radar level transmitter برند وگا  vega برای مواردی که سیال ما مایع و یا جامد است کاربرد دارند و دارای حداقل محدوده اندازه گیری 3 متر و حداکثر 120 متر می باشند. این برند سری های متنوعی را به بازار صنعت روانه کرده است. که اغلب در صنایع آب و فاضلاب و بهداشتی به کار گرفته می شوند. در ادامه  به معرفی سری های این برند می پردازیم:

• VEGAPULS 6X
• VEGAPULS 42
• VEGAPULS C 11
• VEGAPULS 11
• FIBERTRAC 31
• VEGAPULS 21
• VEGAPULS 31
• VEGAPULS C 21
• VEGAPULS C 22
• VEGAPULS C 23
• VEGAPULS Air 23
• VEGAPULS Air 41
• VEGAPULS Air 42
• FIBERTRAC 32
• SOLITRAC 31

تفاوت میان سنسورهای راداری و اولتراسونیک

سنسورهای راداری و اولتراسونیک اگرچه از یک اصل برای سنجش میزان سطح تبعیت میکنند، اما تفاوتهای بسیاری با یکدیگر دارند. سنسورهای اولتراسونیک دارای امواج از جنس مکانیکی هستند و فرکانس های بسیار پایینی نسبت به راداری دارند (در اولتراسونیک حدود 20kHz  تا 30kHz و در رادار حدود 80MHz).

بنابراین تاثیرات محیطی روی این امواج بسیار بالا است و نمیتوانند فواصل بسیار بالایی را اندازه گیری کنند و در مخازن بزرگ بکار نمیروند. در لول سنسور راداری این مشکلات وجود ندارد؛ زیرا موج های راداری تنها از سیالاتی تاثیر میپذیرند که ضریب دی الکتریک آنها از یک میزانی بالاتر باشد.

این امر هم میتواند یک مزیت و همینطور محدودیت برای این موج تلقی شود. مزیت آن این است توسط تاثیرات محیطی دقت آن تغییر نمیکند و محدودیت از این نظر برای سیالات با ضریب دی الکتریک پایین نمیتواند بکار رود.

لول سنسورهای راداری به دو نوع تماسی (Contact or Guided radar level sensor) و غیر تماسی (Non-Contact) تقسیم میشوند. در نوع تماسی یک راد یا میله در انتهای سنسور بکار میرود و امواج را هدایت میکند. این امر باعث میشود که سنسور را در هر موقعیتی در مخزن بتوان نصب کرد و سیالات دوفازی را بتوان اندازه گرفت. اما مجددا محدودیت آن فواصل اندازه گیری میباشد.

همانطور که در بالا اشاره شد در روش التراسونیک امواج پس از برخورد با یک سطح بخشی ازآن هدر می روند و بخش زیادی از آن بازتابیده می شوند ولی در روش راداری امواج تا زمانیکه به یک ضریب گذردهی مناسب که به اندازه ی 1.8 و بیشتر از آن نرسند به راه خود ادامه می دهند و وقتی که مقدار بیشتر از 1.8 رسیدن بازتابیده می شوند.

برای سیال های هیدروکربنات مثل بنزین و نفت ضریب گذردهی بین 19 و 4 می باشند و و برای سیال های دوفازه مثل آب و نفت ضریب گذردهی بین 4 و 10 می باشند. و برای سیال های مثل محلول آبی ضریب گذر دهی بزرگتر از 10 می باشند.

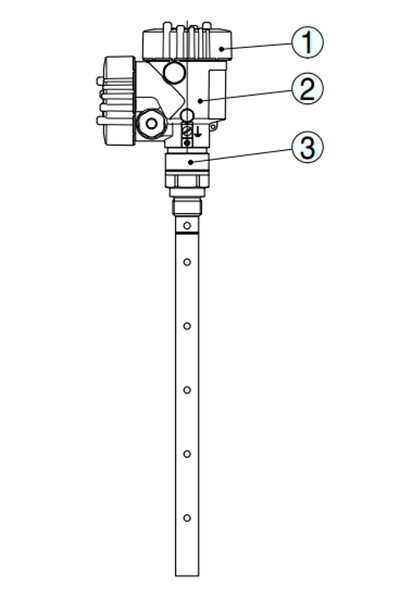

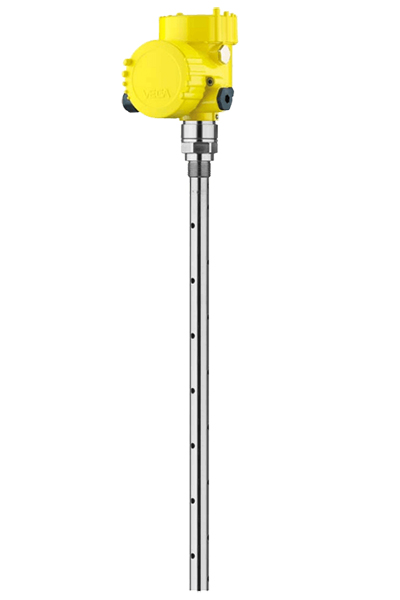

لول سنسور راداری VEGAFLEX مدل FX65

از نظر کاربرد میتوان گفت VEGAFLEX 65 یک سنسور سطح هم محور برای سنجش پیوسته سطح مایعات با ویسکوزیته پایین است. کاربردهای معمول این سنسور سنجش میزان سطح حلال ها و سوخت ها هستند.



عملکرد لول سنسور راداری VEGAFLEX مدل FX65

پالس های میکروویو با فرکانس بالا به سیستم داخلی میله هم محور اتصال میابد و در طول پروب هدایت می شوند. پالس ها توسط سطح سیال منعکس می شوند. زمان از انتشار تا دریافت سیگنال متناسب با میزان سطح سیال در مخزن است.



مزایای لول سنسور راداری VEGAFLEX مدل FX65

• راه اندازی راحت و بدون تنظیم
• تحت تاثیر خواص سیال قرار نمیگیرد
• در برابر بخار و میعان حساس نیست
• مستقل از طول سوکت و نصب جانبی
• دقت اندازه گیری بالا
• دارای شرایط SIL



مدارک ضد انفجار لول سنسور راداری VEGAFLEX مدل FX65

ATEX II 1G، 1/2G، 2G Ex ia IIC T6

ATEX II 1G، 1/2G، 2G Ex ia IIC T6 + WHG

ATEX II 1G، 1/2G، 2G Ex ia IIC T6

IEC Ex ia IIC T6

ATEX II 1/2G، 2G Ex d ia IIC T6

IEC Ex dia IIC T6



نوع و متریال فیتینگ در لول سنسور راداری VEGAFLEX مدل FX65

Thread G¾A (DIN 3852-A) PN40 / 316L

Thread ¾NPT (ASME B1.20.1) PN40 / 316L

Thread G1A (DIN 3852-A) PN40 / 316L

Thread 1NPT (ASME B1.20.1) PN40 / 316L

Thread G1½A (DIN 3852-A) PN40 / 316L

Thread 1½NPT (ASME B1.20.1) PN40 / 316L

Flange DN25PN40 Form C, DIN2501 / 316L

Flange DN40PN40 Form C, DIN2501 / 316L

Flange DN50PN40 Form C, DIN2501 / 316L

Flange DN80PN40 Form C, DIN2501/ 316L

Flange 1″ 150lb RF, ANSI B16.5 / 316L

Flange 2″ 150lb RF, ANSI B16.5 / 316L

Flange 3″ 150lb RF, ANSI B16.5 / 316L

دمای پروسس یا سیلینگ در لول سنسور راداری VEGAFLEX مدل FX65

FKM (Viton) / -40…150°C

FFKM (Kalrez 6375) / -20 … 150 °C

EPDM / -40…150°C



خروجی های ترانسمیتر راداری VEGA مدل FX65

Two-wire 4…20mA/HART®

Four wire 4…20mA/HART®

Profibus PA

Foundation Fieldbus



حفاظت بدنه در لول ترانسمیتر  راداری VEGA مدل FX65

Plastic / IP66/IP67

Aluminium / IP66/IP68 (0.2bar)

Aluminium double chamber / IP66/IP68 (0.2bar)

StSt (electropolished) 316L / IP66/IP68 (0.2bar)

StSt double chamber / IP66/IP68 (0.2bar)

Plastic double chamber / IP66/IP67

شایان به ذکر است که در این لینک می توانید به دیتا شیت این سری در سایت وگا vega دسترسی پیدا کنید.

مشخصات سنسور سری VEGAPULS 6X:

سنسور سطح رادار VEGAPULS 6X درای برد فرکانسی  80 گیگاهرتز، 26 گیگاهرتز و 6 گیگاهرتز VEGAPULS 61، 62، 63، 64، 65، 66، 67، 68 و VEGAPULS 69 می باشند.



بازه اندازه گیری در این سنسورها 6m ودقت اندازه گیری آنها +,-2mm است.

در اینجا به نکات details نصب می پردازیم:

 هنگام نصب سعی شود که تجهیز حداقل 200 میلی متر (7.874 اینچ) از دیواره ی    Vessel فاصله داشته باشد که در شکل زیر نحوه نصب نشان داده شده است:



نکته بعدی :

در Vesselها با کف مخروطی نصب تجهیز در مرکز Vessel  میتواند مفید باشد مطابق شکل زیر:

نکته بعدی:

مطابق شکل زیر تجهیز را در بالای ورودی سیال نصب نکنید بلکه سعی شود در وسط نصب گردد اگر این موارد رعایت نشود امواج ممکن است مختل شوند:

نکته بعدی:

جزئیات نصب در سیلو ها مطابق شکل زیر رعایت شود یعنی سعی شود تجهیز در بالای ورودی سیلو نصب نشود:

نکته بعدی:

از آنجایی که سنسور راداری یک تجهیز برای اندازه گیری فاصله است برای نشان دادن سطح واقعی، در حین تنظیم، زمانی که ظرف پر و خالی است، فاصله اندازه گیری مربوطه را وارد کنید (نمونه های زیر را ببینید):

1-حداقل سطح = حداکثر وسایل فاصله (فاصله B)

2-حداکثر سطح = حداقل وسایل فاصله (فاصله A)

3-Reference plane

و برای جامدات:

نکته بعدی :

در مایعات، دستگاه را تا حد امکان عمود بر سطح متوسط ​​نصب کنید تا به نتایج اندازه گیری مورد نظر برسید.

نکته بعدی:

در یک سیلو استوانه‌ای با خروجی مخروطی، نصب بر روی یک سوم تا نصف شعاع ظرف از بیرون انجام می‌شود (شکل زیر را ببینید).

نکته بعدی :

از طرف دیگر، زاویه α را می توان با استفاده از نقشه و جدول زیر تعیین کرد. این بستگی به فاصله اندازه گیری “d” و فاصله “a” بین مرکز سیلو و موقعیت نصب دارد.

نکته بعدی:

برای نصب نازل، نازل باید تا حد امکان کوتاه باشد. این کار انعکاس کاذب نازل را کاهش می دهد.

با اتصال رزوه ای انتهای آنتن باید حداقل 5 میلی متر (0.2 اینچ) از نازل بیرون بزند. در شکل زیر نحوه های اتصال نشان داده شده است:

برای Socket mounting – longer nozzles:

اگر خاصیت بازتابی محیط خوب باشد، می‌توانید VEGAPULS 6X را روی سوکت‌های بلندتری از آنتن نصب کنید.
