لول سوئیچ شناوری

توضیحات

لول سوئیچ شناوری یا سوئیچ سطح فلوتری (Floater Switch) یک نوع سوئیچ سطح الکترونیکی است که بر اساس حرکت یک شناور درون مایع کار می‌کند. این سوئیچ‌ها به منظور تشخیص سطح مایع در یک مخزن یا محیط استفاده می‌شوند و در صنایع مختلف از جمله صنعت نفت و گاز، صنعت شیمیایی، صنعت آب و فاضلاب، و صنایع فرآوری استفاده می‌شوند.

لول سوئیچ شناوری شامل یک شناور است که به یک مکانیزم سوئیچ متصل شده است. زمانی که سطح مایع بالاتر از سطح مشخص شناور قرار می‌گیرد، شناور به بالا حرکت می‌کند و مکانیزم سوئیچ را فعال می‌کند. این فعال شدن می‌تواند منجر به روشن شدن یا خاموش شدن یک دستگاه یا سیستم باشد، مانند روشن شدن یا خاموش شدن پمپ آب.

مبدأ کار این سوئیچ‌ها بر اصل ارشیمدسی است، که بر اساس تفاوت وزن شناور و وزن مایع عمل می‌کند. وقتی سطح مایع بالاتر از سطح مشخصی که شناور در آن قرار دارد قرار می‌گیرد، نیروی بوئویانسی بر روی شناور اعمال می‌شود و شناور به بالا حرکت می‌کند که در نتیجه مکانیزم سوئیچ فعال می‌شود.

کاربرد لول سوئیچ فلوتری

سوئیچ سطح شناوری در برخی از موارد می‌تواند در محیط‌های خاص دیگری نیز استفاده شود، مانند تشخیص سطح مایع درون مخازن گاز یا مواد شیمیایی. این سوئیچ‌ها از اصل بویانسی که می‌گوید “نیروی بوئویانسی متحمل بر یک جسم، برابر جرم مایعی است که توسط آن جسم تخلیه می‌شود” استفاده می‌کنند.

به عبارت دیگر، فلوترها یا همان شناورها جزئی از سطح مایع را دربرمی‌گیرند و همان فاصله‌ای که سطح مایع حرکت کند، حرکت می‌کنند. به دلیل این ویژگی، آنها معمولاً برای کاربردهای دیفرانسیل سطح باریک مانند هشدار سطح بالا یا هشدار سطح پایین استفاده می‌شوند.

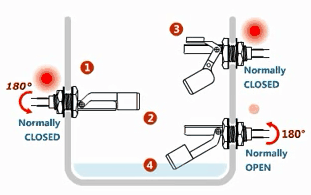

مکانیزم عملکرد سوئیچ شناوری

سیستم های اندازه گیری سطح مبتنی بر شناوری

شناورها نقش مهمی در سیستم های اندازه گیری مبتنی بر شناور برای نظارت بر سطح، به عنوان مثال مایعات، ایفا می کنند. این سیستم ها اغلب در ترکیب با پمپ ها استفاده می شوند و انواع مختلفی از ابزارها را تشکیل می دهند. آنها شامل سوئیچ های شناور، سنسورهای سطح، سوئیچ های سطح و نشانگرهای سطح بای پس هستند.

سوئیچ های شناور سوئیچ های خاصی هستند که برای تشخیص سطح حدی نقطه ای در مایعات مختلف استفاده می شوند. آنها از شناورها برای تعیین دقیق سطح داخل مخزن استفاده می کنند. به طور خاص، آنها برای کنترل پمپ ها استفاده می شوند و می توانند برای نظارت بر یک یا چند سطح پر شدن استفاده شوند.

از آنجایی که سوئیچ های شناور ساده، قابل استفاده جهانی و فوق العاده قابل اعتماد هستند، کاربردهای بسیار وسیعی دارند. بسته به نیازهای دقت، سنسورهای سطح و سوئیچ های سطح با کنتاکت های رید (reed)، زنجیر رید یا سیستم های اندازه گیری مغناطیسی در دسترس هستند. نشانگرهای سطح بای پس، مشابه سوئیچ های سطح، در کنار مخزن نصب می شوند و اغلب با یک نشانگر مغناطیسی برای نشان دادن سطح بصری ترکیب می شوند.

لول سوئیچ شناوری از چه اجزایی تشکیل شده است؟

فن آوری اندازه گیری سطح بر اساس شناوری یک جسم توخالی، به اصطلاح شناور است. به دلیل چگالی و شناوری کم، شناور در هنگام بالا رفتن سطح مایع بالا می رود و با کاهش سطح مایع پایین می آید. یک فناوری اندازه گیری مبتنی بر شناور از حرکت ایجاد شده توسط تغییر سطح برای اندازه گیری سطح استفاده می کند.

نقطه سوئیچ، که اغلب با استفاده از یک کنتاکت رید (reed) مشخص می شود، نقش کلیدی در تعیین سطح دقیق دارد. سوئیچ های شناور مدرن طراحی بسیار پیچیده ای دارند. اندازه سوئیچ شناور نیز نقش مهمی برای استفاده در زمینه های مختلف کاربردی دارد و باید با دقت انتخاب شود. سوئیچ شناور در ساده ترین شکل خود از اجزای زیر تشکیل شده است:

  • یک شناور توخالی با آهنربای محصور
  • یک لوله هدایت برای هدایت شناور
  • تنظیم بست ها برای محدود کردن حرکت شناور روی لوله
  • یک کنتاکت رید (reed) واقع در داخل

اجزاء لول سوئیچ شناور

عملکرد سوئیچ سطح فلوتری

یک کنتاکت رید، که به عنوان سوئیچ رید نیز شناخته می‌شود، که برای نمونه در پمپ‌ها استفاده می‌شود، شامل ورقه های فلزی کنتاکتی است که در داخل بدنه شیشه‌ای قرار گرفته‌اند. این ورقه های فلزی کنتاکت به دلیل میدان مغناطیسی به سمت یکدیگر یا از یکدیگر دور می شوند.

اگر یک لول سوئیچ فلوتری با یک سوئیچ رید با عملکرد سوئیچینگ به طور معمول باز استفاده شود و یک میدان مغناطیسی اعمال شود، ورقه های فلزی کنتاکت به سمت یکدیگر حرکت می کنند. سپس جریان می تواند از کنتاکت ورقه های فلزی عبور کند و سیگنال سوئیچینگ را می توان تشخیص داد.

اگر از یک سوئیچ شناور با عملکرد سوئیچینگ به طور معمول بسته استفاده شود، ورقه های فلزی کنتاکت از یکدیگر دور می شوند و به محض اعمال میدان مغناطیسی مدار قطع می شود.

گزینه دیگر استفاده از یک کنتاکت تغییر دهنده است که در آن از سه ورقه فلزی کنتاکت درون بدنه شیشه استفاده می شود. سه ورقه ی فلزی کنتاکت امکان استفاده همزمان از یک سوئیچ معمولی بسته و یک سوئیچ معمولی باز را در هر حالت کار می دهد.

برای تولید سیگنال سوئیچینگ مورد نظر، یعنی برای بستن یا باز کردن ورقه های فلزی کنتاکت ، باید یک میدان مغناطیسی اعمال شود. بست های تنظیم برای محدود کردن حرکت فلوتر در موقعیت مورد نظر استفاده می شود و توسط سازنده نصب می شود. بنابراین، هنگامی که سطح به سطح تعریف شده افزایش می یابد، سیگنال سوئیچینگ تعریف شده می تواند دنبال شود.

انتخاب لول سوئیچ شناوری مناسب

برای انتخاب سوئیچ شناور یا سوئیچ سطح مناسب برای مایعات مختلف، به خصوص اگر در ترکیب با پمپ ها استفاده شود، باید الزامات خاصی تعریف شود:

  • تعداد کنتاکت سوئیچ / خروجی سوئیچینگ
  • موقعیت و عملکرد هر خروجی سوئیچینگ
  • طول لوله هدایت
  • اتصال برق (به عنوان مثال خروجی کابل PVC)
  • اتصال فرآیند
  • جنس (فولاد ضد زنگ، پلاستیک،…)
  • اندازه برای اطمینان از مناسب بودن سوئیچ شناور برای کاربرد مربوطه

مزایای لول سوئیچ شناوری

از مزایای استفاده از لول سوئیچ شناوری می‌توان به سادگی نصب و استفاده، قابلیت کار در شرایط محیطی سخت و مقاومت در برابر تغییرات دما و فشار اشاره کرد. با این حال، برخی از محدودیت‌ها نیز وجود دارد؛ به عنوان مثال، سوئیچ سطح شناوری قابلیت استفاده در مایعاتی با خواص خاص مانند لزجت بالا یا مایعاتی که ذرات جامد در آن وجود دارد را ندارد. در نهایت، انتخاب نوع لول سوئیچ شناوری بستگی به نوع مایع، شرایط کاری و نیازهای مشخصه فنی دارد.

تجهیز صنعت نمایندگی فروش انواع تجهیزات کنترلی نظارت بر سطح سیالات میباشد. انواع لول سوئیچ و لول ترانسمیتر های از تمامی مدل ها از جمله لول سوئیچ شناوری، خازنی، لرزشی و راداری در انبار محصولات این شرکت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فنی و فروش ما در تماس باشید.
