لول گیج مغناطیسی تیپ MLG 55

توضیحات

لول گیج مغناطیسی تیپ MLG 55، یکی از تجهیزات اندازه گیری سطح شرکت عیوض می باشد که جهت نمایش و کنترل سطح مایعات در ارتفاعات مختلف از 3 تا 18 متر مورد استفاده قرار می گیرد. این تجهیزات در مخازن آب، سوخت، اسید، شیمیایی، دیگ های بخار و آب گرم، صنایع نفت و گاز، پتروشیمی، صنایع دارویی و غذایی و غیره کاربرد دارند.

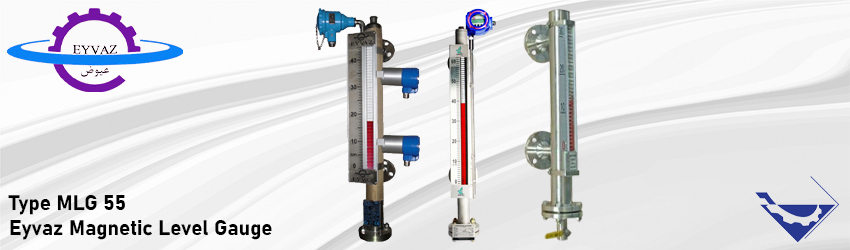

لول گیج مغناطیسی تیپ ML-55

محصولات شرکت آذرسام یا عیوض تکنیک شامل شیرهای کنترلی، تله بخار، لول کنترل و شیرهای غیر کنترلی است. این تجهیزات برای کنترل و مانیتورینگ خطوط بخار، سیستم‌های گرمایشی، سیستم‌های حرارتی و کنترل سطح مایعات در صنایع مختلف استفاده می‌ شوند.

در ادامه این مطلب به معرفی مشخصات فنی، عملکرد، نحوه نصب، تجهیزات جانبی، مزایا، عوامل تاثیرگذار بر قیمت و خرید لول گیج مغناطیسی تیپ MLG 55 می پردازیم.

مشخصات فنی لول گیج مغناطیسی MLG55

لول گیج های مغناطیسی (Magnetic Level Gauge) توسط شرکت عیوض با فشار فرآیندی  PN16 تا PN250 و کلاس کاری 1500 150 و سایز اتصال فلنجی 1/2″ الی2″ و اتصال دنده ای از سایز 1/2″ تا 1″  در دمای  فرآیندی 555°C مطابق با  استانداردهای DIN یا ASME ارائه می شوند.

در جدول زیر برخی از مهمترین مشخصات فنی این مدل لول گیج مغناطیسی عیوض ذکر شده است. جهت کسب اطلاعات فنی بیشتر به کاتالوگ این محصول مراجعه نمایید یا با کارشناسان فنی تجهیز صنعت تماس حاصل فرمایید.

مدل لول گیج مغناطیسیMLG55
 طول لول گیج0.3 تا 18 متر
فشار نامیPN16 تا PN250
حداقل دانسیته سیال0.5 g/cm3
حداکثر ویسکوزیته (گرانروی)400cSt
متریال بدنه و نازلهای فلنجاستنلس استیل  304L و  316L
سایز اتصال فلنج"1/2 تا "2
دقت5± میلی متر
سایز اتصال رزوه ای1/2" تا 1"
دمای کاری10- تا 555+ درجه سانتیگراد
درجه حفاظت بدنهIP65

عملکرد لول گیج مغناطیسی MLG55

لول گیج مغناطیسی تیپ MLG 33 بر اساس قوانین فیزیکی نیروی شناوری و خاصیت جذب و دفع قطب های غیر همنام و همنام آهنربا طراحی می شود. بدنه لول گیج مغناطیسی به شکل لوله ای استوانه ای می باشد که از ناحیه نازلهای مربوطه به صورت عمودی روی مخازن نصب می شود.

در واقع مایع درونی مخزن از طریق نازل پایین به داخل لوله استوانه ای هدایت شده و توپی دارای آهنربای دائمی را شناور می کند. با تغییر سطح مایع توپی به حرکت درآمده و با روبروی هم قرار گرفتن آهنربای توپی و فلپها موجب چرخش و  تغییر رنگ فلپها شده و در نتیجه سطح مایع درون مخازن نشان داده می شود.

برای کنترل سطح مخازن میتوان از لول سوئیچ جهت ارسال سیگنال قطع و وصل به پمپها استفاده نمود. با نصب تــرانسمیتر روی لول گیج مغناطیسی میتوان سیگنال جریان خروجی 4 تا 20 میلی آمپر به سیستم های PLC یا مانیتورینگ ارسال کرد.

نحوه نصب لول گیج مغناطیسی MLG55

لول گیج مغناطیسی تیپ MLG33 در اطراف مخازن از محل فلنج های اتصال بر روی فلنج های مقابل نصب می شود. پس از نصب و اتصال فلنهای لول گیج به فلنج های مقابل یا در اتصال دنده ای مهره آن را محکم کنید و با اطمینان از آب بندی کامل فلنج کور تحتانی را باز کنید.

توپی لول گیج را با توجه به علامت فلش روی آن به سمت بالا داخل لوله اصلی دستگاه وارد کنید و فلنج کور را پس از قراردادن در جای خود کاملاً محکم کنید.

شیرهای بین نازل لول گیج و مخزن را به آرامی باز نمایید تا سیال به داخل دستگاه وارد شود. پس از وارد شدن سیال داخل لوله اصلی توپی تا جایی که سیال قرار دارد بالا رفته و در محل خود قرار می گیرد.

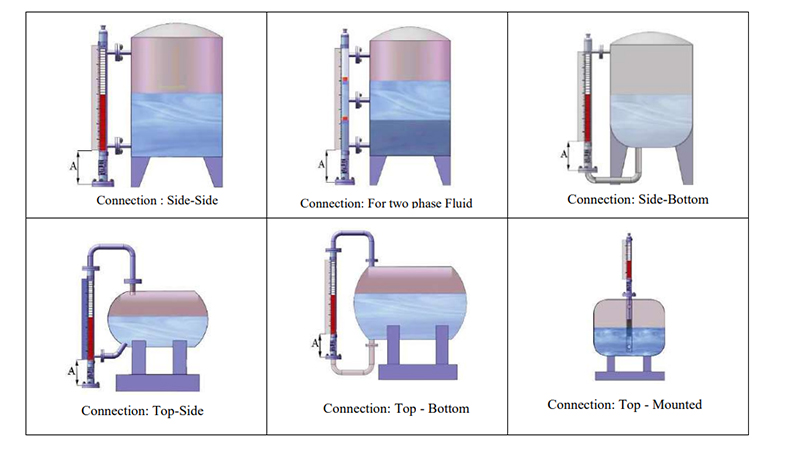

نحوه نصب لول گیج مغناطیسی MLG55

تجهیزات جانبی لول گیج مغناطیسی MLG55

سنسور MS15:

این مدل سنسورها بدون کابل می باشند و در دو نوع معمولی و ضد انفجار (Ex) تولید می شوند. همچنین قابلیت خود نگهداری القایی (Change Over Tripod) توسط میدان مغناطیسی ایجاد شده را دارد.

پنل CP23:

همراه با لول ترانسمیترهای LT44 ،LT33 ،LT20 جهت دیدن سطح سیال به صورت درصدی استفاده می شوند. همچنین قابلیت تنظیم در دو نقطه جهت قطع و وصل پمپ را دارد. این مدل پنل دارای ولتاژ منبع تغذیه 220 VAC، جریان عبوری 1 آمپر و ماکزیمم دمای کاری 50 درجه سانتیگراد می باشد.

ترانسمیتر LT 20:

این مدل لول ترانسمیتر برای لول گیج های مغناطیسی MLG55 طراحی شده است. عملکرد ترانسمیتر به این صورت می باشد که جریان 4 تا 20 میلی آمپر یا ولتاژ 0 تا 10 ولت را به سیستم های (PLC) اتاق کنترل ارسال می کند.

ترانسمیترهای LT 20 با ولتاژ منبع تغذیه DC-V24، جریان 50 میلی آمپر، بدنه استیل و استاندارد نفوذ IP65 ساخته می شوند. محدودیت ساخت تا 3 متر و ماکزیمم دمای کاری آن 150 درجه سانتیگراد می باشد. این ترانسمیترها به صورت ضدانفجار با استاندارد Ex نیز تولید می شوند.

تجهیزات جانبی لول گیج مغناطیسی MLG55

مزایای لول گیج مغناطیسی MLG55

لول گیج مغناطیسی تیپ MLG55 دارای مزیت هایی نسبت به سایر لول گیج ها می باشد. برخی از این مزایا به شرح زیر می باشد:

  • 1.دارای قابلیت تغییر زاویه دید صفحه نمایش دهنده
  • 2.ساختار مقاوم و بدون نشتی
  • 3.امکان دیدن سطح سیال از فواصل دور
  • 4.قابل ساخت در دما و فشارهای بالا
  • 5.دارای انواع نصب جانبی و از بالای مخازن
  • 6.امکان استفاده از سنسور های بیشتر و افزایش ضریب اطمینان عملکرد لول گیج

عوامل تاثیر گذار بر قیمت لول گیج مغناطیسی MLG55

قیمت لول گیج های مغناطیسی MLG55 تحت تاثیر عوامل متعددی قرار می گیرد. برخی از این عوامل عبارتند از:

متریال و کیفیت مواد اولیه

متریال و جنس لول گیج های مغناطیسی بر اساس دما و فشار فرآیندی انتخاب می شود و می تواند از فولاد ضد زنگ و غیره باشد به عنوان مثال متریال استنلس استیل (فولاد ضد زنگ) برای کاربرد در دما و فشارهای بالا به خوبی عمل می کنند. طبیعتا لول گیج های مغناطیسی با مواد و متریال با کیفیت با توجه به محدوده دما و فشار فرآیندی قیمت بالاتری دارند.

دقت اندازه‌گیری

لول گیج مغناطیسی با دقت و قابلیت اندازه‌گیری بالا  از  قیمت بالاتری برخوردار هستند. استفاده از تکنولوژی های پیشرفته و سنسورهای دقیق در لول گیج می تواند قیمت آن را افزایش می دهد.

مشخصات فنی و ویژگی ها

لول گیج های مغناطیسی تیپ MLG55 با انواع اتصالات فلنجی و دنده ای در محدوده فشار و دمای کاری متنوع توسط شرکت عیوض تکنیک تولید می شوند. در نظر داشته باشید که قابلیت عملکرد در شرایط سخت و طول لول گیج نیز بر قیمت آن تاثیرگذار است.

تاییدیه و استاندارد ها

لول گیج های مغناطیسی با گواهی و استانداردهای مشخص عموماً هزینه بیشتری دارند. این گواهی‌ها و استانداردها به عنوان تضمینی برای دقت و عملکرد مطلوب گیج مورد استفاده قرار می‌گیرند. به عنوان مثال لول گیج های مغناطیسی ضدانفجار که دارای تاییدیه (Ex) می باشند قیمت بالاتری دارند.

تجهیزات جانبی

لوازم جانبی لول گیج مغناطیسی MLG55 نظیر پنل، ترانسمیتر و سنسور MS15 قیمت های متفاوتی دارند که برای کنترل دقیقتر سطح سیالات پیشنهاد می شوند.

خرید و فروش لول گیج مغناطیسی MLG55

لول گیج مغناطیسی عیوض تکنیک یکی از تجهیزات پرکاربرد ابزار دقیق است که برای اندازه‌گیری سطح مایع در مخازن و مخازن تحت فشار در صنایع مختلف از قبیل صنایع شیمیایی، پتروشیمی، صنایع غذایی، دارویی، مخازن سوخت و اسید و غیره کاربرد دارد.

شرکت آذرسام یا عیوض یک شرکت تولیدی صنعتی است که در زمینه تولید تجهیزات کنترل کننده اتوماتیک خطوط بخار، کنترل کننده‌های سطح مایعات و شیرهای کنترلی فعالیت می‌کند. این شرکت به عنوان یکی از پیشگامان در صنعت تولید و عرضه تجهیزات کنترل و ابزار دقیق برای صنایع مختلف شناخته می‌شود.

شرکت تجهیز صنعت تامین کننده ی انواع تجهیزات ابزار دقیق و پایپینگ از جمله لول گیج مغناطیسی از برند عیوض تکنیک و سایر برند های مطرح دنیا می باشد. جهت مشاوره، خرید و استعلام قیمت لول گیج مغناطیسی MLG55 می توانید با کارشناسان فنی و فروش ما در تماس باشید.
