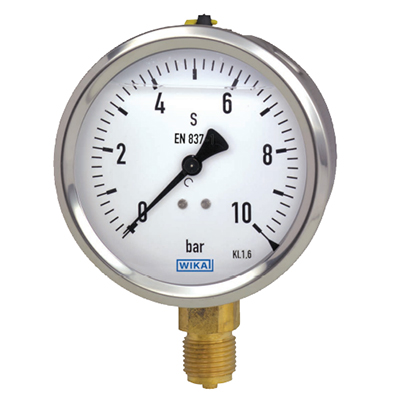

مانومتر ویکا مدل 213.53.63

مانومتر ویکا مدل 213.53.63 یک گیج فشار برای اندازه گیری و نمایش مقدار محلی فشار سیالات میباشد. مانومتر ویکا مدل 213.53.63 برای سرویس هایی که دارای فشار دینامیکی متغیر هستند یا خطوطی که ارتعاش و vibration زیادی دارند مناسب میباشند. همچنین این مانومتر مناسب اندازه گیری سیستم های هیدرولیکی نیز میباشد.

توضیحات

مانومتر ویکا مدل 213.53.63 یک گیج فشار برای اندازه گیری و نمایش مقدار محلی فشار سیالات میباشد. مانومتر ویکا مدل 213.53.63 برای سرویس هایی که دارای فشار دینامیکی متغیر هستند یا خطوطی که ارتعاش و vibration زیادی دارند مناسب میباشند. همچنین این مانومتر مناسب اندازه گیری سیستم های هیدرولیکی نیز میباشد.

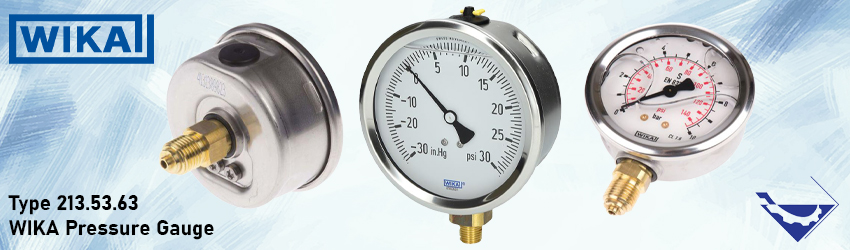

مانومتر ویکا مدل 213.53.63

گیج فشار ویکا مدل 213.53.63 برای اندازه گیری سیالاتی که ویسکوزیته خیلی بالایی دارند مناسب نمی میباشد. همچنین سیالاتی که دارای خاصیت کریستالی شدن و یخ زدگی دارند نیز مناسب اندازه گیری توسط مانومتر ویکا مدل 213.53.63 نیستند.

ویژگی های مانومتر ویکا مدل 213.53.63

1- مانومتر ویکا مدل 213.53.63 یک گیج فشار با المنت اندازه گیری بوردن تیوب (Burdon Tube) میباشد که افزایش فشار سیال باعث تغییر شکل انتهای این لوله C شکل میگردد. و این تغییر شکل توسط یک مکانیزم موومنت movement به عقربه (Pointer) گیج فشار منتقل خواهد شد و عقربه مقدار فشار سیال را نمایش خواهد داد.

2- این مانومتر یا گیج فشار روغنی میباشد. به این معنی که داخل آن با نوعی روغن که معمولآ از جنس روغن سیلیکون یا گیلیسیرین میباشد پر شده است. پر کردن گیج فشار با روغن به چند دلیل مختلف میتواند باشد که در ادامه به آن اشاره میکنیم:

اول در جاهایی که اختلاف دمای شب و روز زیاد میباشد، احتمال شکل گیری شبنم یا بخار روی صفحه گیج فشار وجود خواهد داشت. این بخار باعث آن خواهد شد که مقدار فشار به درستی و راحتی قابل خوانش نباشد. به همین جهت یکی از دلایلی که گیج فشار را با روغن پر میکنند این است که از شکل گیری شبنم روی صفحه مانومتر جلوگری به عمل آورند.

دوم در خطوط و سرویس هایی که ارتعاش یا vibration خط لوله زیاد میباشد و در نزدیکی گیج فشار یک پمپ یا کمپرسور وجود دارد، برای جلوگیری از لرزش های عقربه گیج فشار، آن را با روغن پر میکنند که این ارتعاشات و لرزش ها دمپ damp شوند و عقربه مانومتر تقریبآ روی عددی ثابت قرار بگیرد.

مشخصات فنی مانومتر ویکا مدل 213.53.63

  • همانطور که پیشتر نیز اشاره کردیم مکانیزم اندازه گیری فشار توسط این مانومتر از نوع لوله بردونی از نوع C-Type یا helical میباشد.
  • این مانومتر دارای قاب از جنس استنلس استیل میباشد. و تمام قسمت های درگیر با سیال (Wetted Parts) از جنس آلیاژ مس یا برنجی میباشد.
  • متریال قسمت movement مانومتر ویکا مدل 213.53 با سایز صفحه “2 برای رنج های بالاتر از 600 بار از استنلس استیل میباشد. و برای رنج های کمتر از 600 بار از برنج میباشد.
  • متریال صفحه نمایش فشار انازه گیری شده و عقربه نمایشگر از جنس آلومینیویم میباشد.
  • استاندارد طراحی این مانومتر بر اساس استاندارد 1-EN837 یا استاندارد ASME B40.100 میباشد. لازم به ذکر است اشاره کنیم که این مانومتر دارای قطعه محافظتی Blow-Out میباشد که در صورت فشارهای بالاتر از تحمل گیج فشار (Over Pressure)، سیال فرآیندی از این قسمت سیال خارج خواهد شد.
  • سایز قاب و صفحه مانومتر ویکا مدل 213.53 در سایز های “2 (50mm) ، 2 1/2” (63mm) و “4(100mm) میباشد.
  • کلاس دقتی این مانومتر برای سایز های “2 و “1/2 2 برابر 1.6% و برای سایز “4 معادل 1% میباشد که مناسب اندازه گیری فشار در طیف بسیار وسیعی از سرویس ها و صنایع میباشد.
  • درجه حفاظتی مانومتر ویکا مدل 213.53 درجه IP65 میباشد. برای گیج های فشار با رنج های بالاتر از 20 بار IP66 نیز قابل دسترس میباشد.
  • انواع کانکشن های نصب عمودی و افقی برای این گیج فشار در دسترس میباشد. برای نصب روی تابلو های کنترلی این گیج فشار با کانکش از پشت یا نصب افقی (Back mount) نیز در دسترس میباشد.
  • سایز اتصال به فرآیند دارای انواع مختلفی میباشد که بر اساس استاندارد های مختلف طراحی قابل انتخاب میباشد. انواع سایز های G1/4 و G1/2 و همچنین 1/2NPT و 1/4NPT برای این مانومتر در دسترس میباشد.
  • دمای مجاز سیال فرآیندی برای گیج های پرشده با روغن گیلیسیرین 20- تا 100 درجه سانتی گراد میباشد. و برای گیج های پرشده با روغن سیلیکون 40- تا 100 درجه سانتی گراد خواهد بود.
  • انواع استاندارد ها و گواهینامه های EU، UKCA و CRN در دسترس میباشد.



انواع رنج های اندازه گیری مانومتر WIKA مدل 213.53

مانومتر ویکا مدل 213.53 از رنج های کوچک اندازه گیری 0 تا 0.6 بار تا رنج های 0 تا 1000 بار را انداره گیری میکند.

برای سرویس های خلآ و وکیوم این گیج فشار از رنج 0.6- تا 0 بار تا رنج های بزرگتر 1- تا 40 بار را اندازه گیری میکند.

همچنین انواع واحد های اندازه گیری فشار bar، psi، kg/cm2، kpa و Mpa برای این مدل گیج فشار در دسترس میباشد.
