توضیحات

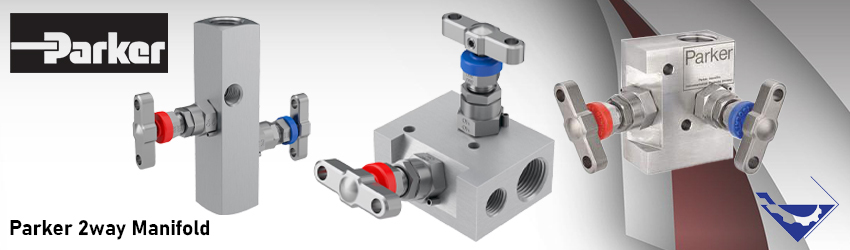

این تجهیز از دو عدد شیر سوزنی شکل تشکیل شده است که عموما دارای سایز ½”NPT می باشد. منیفلد جهت ایزوله کردن تجهیزات اندازه گیر فشار نظیر گیج های فشار و ترنسمیترهای فشار استفاده می گردد. یک شیر به نام شیر ایزوله یا Block و شیر دیگر به نام شیر تخلیه یا Drain یا Bleed شناخته می شود.جهت جدا کردن تجهیز فشار از روی لوله ابتدا شیر ایزوله را بسته و سپس شیر تخلیه را باز می کنیم تا سیال باقیمانده در تجهیز اندازه گیر از سوراخ Drain (عموما با سایز ¼”) خارج گردد. سوراخ drain به کمک یک plug hex head با سایز ¼” NPT بسته می شود. جنس منیفلدها معمولا استیل SS316 است. این تجهیز با رده های مختلف تحمل فشار می تواند در نظر گرفته شود که کلاس 3000 پوند و 6000 پوند در صنایع رایج تر هست.
