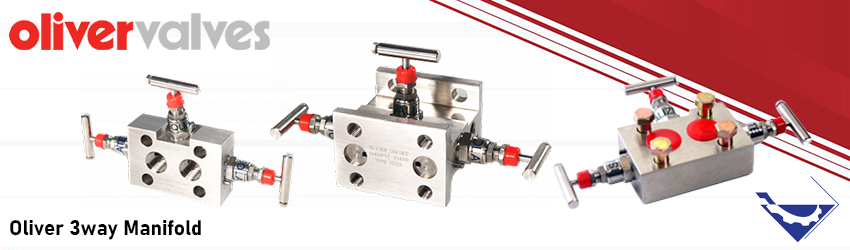

منیفولد 3 راهه الیور

منیفولد 3 راهه الیور، یکی از تجهیزات پر کاربرد و رایج ابزار دقیق می باشد که جهت نصب و جداسازی تجهیزات اندازه گیری اختلاف فشار (گیج و ترانسمیتر) مورد استفاده قرار می گیرد. منیفولدها در طیف گسترده ای از صنایع نفت و گاز، پتروشیمی، پالایش نفت، خودرو سازی، غذایی و داروسازی به کار می روند.

منیفولد 3 راهه الیور



این تجهیزات دارای 3 شیر سوزنی شکل به همراه چندین اتصال در بدنه می باشند. دو عدد از شیرها (Block یا Isolate) جهت اتصال به تیوب های گرفته شده از پروسه و یک شیر (Equalizer) جهت بالانس کردن ورودی های فشار است و دارای مسیر خروجی نمی باشد.

برای نصب منیفولد 3 راهه در سرویس ابتدا تمامی شیرها بسته شود. سپس شیر (Equalizer) را باز کرده و شیر سمت فشار بالا (High Pressure) را باز کنید. در گام بعدی   شیر سمت فشار پایین (Low Pressure) را باز کنید و در نهایت شیر Equalizer را ببندید. در این شرایط دستگاه اندازه گیری در سرویس قرار گرفته است.

جهت جداکردن ترانسمیتر یا گیج فشار لازم است ابتدا شیر سمت فشار پایین را بسته و همزمان شیر Equalizer را باز کنید و در انتها شیر High pressure را ببندید.

منیفولد 3 شیره

انواع منیفولد 3 راهه الیور

منیفولد 3 راهه دارای یک شیر سوزنی بیشتر از شیرهای منیفولد دو راهه هستند. منیفولد های سه شیر دارای دو شیر مسدود کننده (Block Valve) و یک شیر متعادل کننده (Equalizing) است که برای یکسان سازی فشار در دو طرف تجهیز استفاده می شود.

منیفولد های 3 راهه یک شیر سوزنی بیشتر از منیفولدهای 2 شیر دارند و برای نصب روی ترانسمیتر یا گیج های اختلاف فشاری مورد استفاده قرار میگیرند. شرکت الیور Oliver طیف گسترده ای از شیرآلات ابزار دقیق و منیفولدها در ابعاد، متریال، مشخصات و کلاس های فشاری مختلف ارائه می دهد.

در ادامه به معرفی انواع منیفولدهای 3 راهه ساخت شرکت الیور می پردازیم:

منیفولد 3 راهه الیور سری Y33

منیفولدهای 3 شیر مدل Y33 برای نصب از را دور (Remote) روی ترانسمیترهای اختلاف فشار طراحی شده اند. همچنین دارای دو ورودی مجزای کم فشار LP و پر فشار HP، دو شیر مسدود کننده (Block Valve) و یک شیر (Equalizing) می باشد. هر 3 شیر سوزنی برای جداسازی ایمن و قابل اطمینان طراحی می شوند و دارای سازگاری با شرایط مختلف هستند.

  • سایز سوراخ 0.21 اینچ (5.4 میلی متر)
  • سایز اتصالات 1/4 تا 1/2 اینچ NPT
  • آب بندی تفلون PTFE و گرافیت
  • محدوده ی فشار 6000 تا 10000 PSI
  • محدوده ی دما 240 تا 540 درجه سانتیگراد

منیفولد 3 راهه الیور سری Y34

منیفولدهای 3 راهه مدل Y34 برای نصب به صورت مستقیم (Direct) به ترانسمیتر اختلاف فشار با دو ورودی مجزای LP و HP و یک شیر متعادل کننده (Equalizing) برای کالیبراسیون ساده طراحی شده اند.

این مدل همانند سری قبل در محدوده دمای استاندارد از 240 تا 540 درجه سانتیگراد و ریتینگ فشار از 413 تا 689 بار کاربرد دارند.

منیفولد 3 راهه الیور سری H33

منیفولدهای مدل H33 برای نصب به صورت مستقیم با اتصال فلنجی به ترانسمیتر اختلاف فشاری متصل می شود. تمامی محصولات شرکت الیور دارای تاییدیه متریال و تست فشار مطابق با استاندارد EN 10204 3.1 می باشند. روی بدنه ی تمام شیرهای الیور یک کد خاصی طراحی شده است که مرتبط با تاییدیه متریال و شیمیایی آنها می شود.

سایر مشخصات فنی منیفولد H33 شبیه به منیفولد الیور سری Y33 می باشد.

منیفولد 3 راهه الیور سریT34

منیفولدهای 3 راهه مدل  T34 با اتصال فلنجی و به صورت مستقیم (Direct) روی ترانسمیتر اختلاف فشاری نصب می شوند. سایر مشخصات فنی مشابه سری قبل می باشد.

مزایای منیفولد 3 راهه الیور

مزایای منیفولد 3 راهه الیور به شرح زیر می باشد:

  • قطع جریان ورودی سیال فرآیندی به تجهیزات اندازه گیری اختلاف فشار
  • جهت نصب، تعویض و تعمیر تجهیزات اختلاف فشار
  • کالیبراسیون تجهیزات اختلاف فشاری
  • کاهش میزان نشتی سیال در اثر نوسانات یا شرایط دمایی و فشاری
  • افزایش بازده انرژی سیستم و فرآیند
  • افزایش عمر مفید تجهیزات اختلاف فشاری (گیج، ترانسمیتر و سوئیچ)
  • کاربرد گسترده در صنایع مختلف نفت و گاز، پتروشیمی و غیره
  • کاهش نوسانات فشار و افزایش دقت تجهیزات اندازه گیری اختلاف فشار

عوامل موثر بر قیمت منیفولد 3 راهه الیور

عوامل متعددی بر قیمت منیفولدهای سه راهه از برند الیور (OLIVER) تاثیرگذار هستند. برخی از این عوامل عبارتند از:

متریال و کیفیت مواد اولیه

یکی از مهمترین عوامل موثر بر قیمت متریال به کار رفته در ساخت این تجهیزات می باشد. جنس منیفولدهای 3 شیر با توجه به نوع سیال، دما و فشار فرآیندی انتخاب می شود. در نظر داشته باشید که متریال مختلف قیمت متفاوتی دارند به عنوان مثال قیمت اینکونل و مونل از استنلس استیل(فولاد ضد زنگ) بیشتر می باشد.

اتصال منیفولد

منیفولدهای 3 شیر الیور به صورت رزوه ای و فلنجی به صورت مستقیم یا از راه دور روی ترانسمیترهای اختلاف فشاری نصب می شوند.

مشخصات فنی منیفولد

ویژگی های فنی منیفولد مانند دما و فشار کاری بر قیمت منیفولد 3 راهه تاثیرگذار است. به عنوان مثال منیفولد با محدوده کاری بیشتر از قیمت بالاتری برخوردار است.

شرایط بازار

شرایط بازار و رقابت در بازار نیز می تواند قیمت منیفولد 3 راهه را تحت تاثیر قرار دهد. همچنین خرید به صورت عمده نیز عموما قیمت منیفولدها را کاهش می دهد.

خرید و فروش منیفولد 3 راهه الیور

شرکت تجهیز صنعت یکی از برترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و پایپینگی در کشور است. این شرکت با داشتن تیم فنی مجرب محصولات ابزار دقیق را با بهنرین کیفیت و قیمت به فروش می رساند.

انواع منیفولد 2 راهه، 3 راهه و 5 راهی، انواع شیر سوزنی یا نیدل ولو و سایر شیر آلات ابزار دقیق در انواع سایز ها و متریال های مختلف در انبار محصولات این شرکت موجود می باشد. جهت کسب اطلاعات بیشتر، مشاوره رایگان و استعلام قیمت منیفولد 3 راهه الیور با کارشناسان فروش تجهیز صنعت در ارتباط باشید.
