منیفولد 2 راهه الیور
منیفولد 2 راهه الیور یکی از تجهیزات جانبی پرکاربرد فشار می باشد که جهت ایزوله کردن تجهیزات اندازه گیری فشار نظیر گیج های فشار و ترنسمیترهای فشار مورد استفاده قرار می گیرد. در واقع هنگام نصب، تعمیر و تعویض تجهیزات فشاری در صنایع مختلف کاربرد دارند.
منیفولدهای 2 شیره دارای یک شیر به نام شیر ایزوله (Block) و شیر دیگری به نام شیر تخلیه (Drain یا Bleed) می باشد. به همین دلیل به منیفولدهای 2 راهه شیرهای انسداد و تخلیه (block and bleed valve) نیز گفته می شود.
در منیفولدهای 2 راهه سوراخ drain به کمک یک plug hex head با سایز ¼” NPT بسته می شود و عموما جنس منیفولدها از استنلس استیل SS316 است. این تجهیزات جانبی فشار با ریتینگهای مختلف تحمل فشار در کلاس 3000 پوند و 6000 پوند در صنایع رایج تر هستند.
شرکت الیور Oliver طیف گسترده ای از شیرآلات صنعتی و منیفولدها در ابعاد، متریال، مشخصات و کلاس های فشاری مختلف ارائه می دهد. در ادامه به معرفی یکی از منیفولدهای دو راهه الیور خواهیم پرداخت.

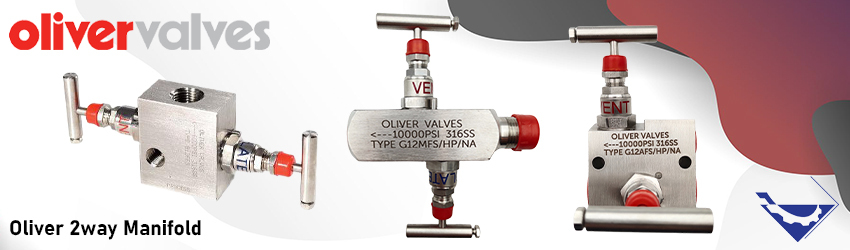

منیفولد دو راهه الیور مدل Y24
منیفولدهای سری Y24 با انواع اتصالات رزوه ای و فلنجی برای نصب به صورت مستقیم Direct روی ترانسمیتر فشار با ورودی فشار کم LP و فشار بالا HP طراحی شده است. از شیر vent در منیفولد 2 راهه برای تخلیه سیال و کالیبره استفاده می شود.
منیفولد 2 راهه الیور دارای دو شیر سوزنی در بدنه به همراه چندین اتصال می باشد. این تجهیزات با توجه به ساختار شیر سوزنی با شرایط فرایندی مختلف سازگار می باشند.
همه محصولات شرکت الیور دارای تاییدیه متریال و تست فشار مطابق با استاندارد EN 10204 3.1 می باشند. روی بدنه تمام شیرهای این شرکت یک کد خاصی می باشد که مرتبط با تاییدیه متریال و شیمیایی آنها می شود.
مشخصات فنی منیفولد دو راهه الیور مدل Y24
- ابعاد سوراخ: 0.21 اینچ 5.4 میلی متر
- سایز اتصالات: 1/4 تا 1/2 اینچ
- آب بندی (Packing): تفلون PTFE و گرافیت
- محدوده فشار: 6000 تا 10000 PSI
- محدوده دما: 240 تا 540 درجه سانتیگراد
- ضریب CV جریان: 0.46
- متریال: استنلس استیل 316، مونل، هستلوی و
عملکرد منیفولد 2 راهه الیور
منیفولدهای 2 راهه الیور برای نصب و سرویس کردن تجهیزات اندازه‌گیری فشار نسبی و فشار مطلق استفاده می‌شوند. منیفولد 2 شیر متشکل از دو شیر سوزنی یک شیر مسدود کننده (block) و یک شیر تخلیه (bleed) می باشد.
برای در سرویس قرار دادن ترانسمیتر فشار در منیفولد دو راهی ابتدا همه شیر ها را ببندید. پس از نصب تجهیز فشار ابتدا شیر ایزوله (block) را باز کنید تا سیال فرآیندی وارد ترانسمیتر شده و اندازه گیری فشار انجام شود.
همچنین جهت هواگیری ابتدا شیر (drain) را باز کرده و به محض خروج اولین قطره سیال شیر را سریعا ببندید. در این حالت هواگیری به طور کامل انجام می شود.
برای کالیبراسیون ترانمسیتر فشار کافی است، شیر (block) را بسته و شیر (bleed) را باز کنیم.
جهت جدا کردن تجهیز فشار از روی لوله ابتدا شیر ایزوله را بسته و سپس شیر تخلیه را باز می کنیم تا سیال باقیمانده در تجهیز اندازه گیر از سوراخ Drain (عموما با سایز ¼”) خارج گردد.
مزایای منیفولد 2 شیر الیور
منیفولد 2 راهه ساخت شرکت الیور دارای مزیت هایی نسبت به محصولات شرکت های رقیب می باشد. برخی از این مزایا عبارتند از:
- تمامی منیوفلد هی شرکت الیور دارای ابعاد کامپکت و کوچک هستند و برای جاهایی که محدودیت فضا برای نصب دارند مناسب میباشند.
- با استفاده از منیفولد الیور، نوسانات فشار سیال کمترین تاثیر را روی پرشر ترانسمیتر خواهد داشت. و اندازه گیری فشار سیال به دقت بالاتری انجام خواهد گرفت.
- استفاده از منیفولد ها باهث کاهش میزان نشتی سیال در اثر نوسانات یا شرایط دمایی و فشاری خواهد شد.
- مینفولدها فشار یاعث افزایش بازده انرژی سیستم و فرآیند خواهند شد.
- منیفولد الیور دارای طراحی ساده و قیمت مقرون به صرفه میباشد.
پارامترهای مهم خرید منیفولد 2 راهه الیور
منیفولد 2 راهه یک تجهیز مکانیکی می باشد که دارای 2 شیر سیوزنی است. وظیفه اصلی این شیرها کنترل جریان سیال ورودی گاز و مایع به ترانسمیتر یا گیج فشار می باشد. هنگام خرید منیفولد 2 راهه الیور به فاکتورهای زیر دقت شود:
نوع منیفولد
منیفولدها در انواع مختلفی با توجه به نوع نصب از راه دور (Remote) و مستقیم (Direct) ساخته می شوند.
متریال
یکی از مهمترین فاکتورهای خرید و تاثیرگذار بر قیمت منیفولد متریال و جنس آن می باشد. متریال منیفولد با توجه به نوع سیال و دما و فشار فرآیندی انتخاب می شود. معمولا جنس شیرهای سوزنی از استنلس استیل 316 می باشد که تحمل دما و فشارهای بالا را دارد همچنین از قیمت بالاتری برخوردار است.
سایز اتصالات
شیرهای سوزنی در اندازه های مختلفی تولید می شوند و پورت های ورودی نیز ممکن است به شکل نری male یا مادگی female طراحی شوند.
رنج فشار
محدوده تحمل فشار منیفولدهای 2 شیر پارکر یکی از عوامل موثر بر قیمت آنها می باشد. طبیعتا منیفولد 2 راهه با ریتینگ فشار بالاتر قیمت گرانتری دارد.
علاوه بر موارد فوق نوسانات بازار و برند تولید کننده نیز بر قیمت شیرهای منیفولد 2 راهه الیور تاثیرگذار هستند. شیرهای منیفولد 2 راهه را با توجه به بودجه و شرایط پروژه با متریال مرغوب و کیفیت بالا انتخاب نمایید. زیرا انتخاب متریال مناسب موجب دوام بیشتر و کاهش هزینه ها می شود.
تجهیز صنعت یکی از بهترین تامین کنندگان و وارد کنندگان تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ منیفولد 2 راهه الیور با بهترین کیفیت و قیمت مناسب به فروش می رساند.
انواع منیفولد 2 راهه، 3 راهه و 5 راهی، انواع شیر سوزنی یا نیدل ولو و سایر شیر آلات ابزار دقیق در انواع سایز ها و متریال های مختلف در انبار محصولات این شرکت موجود می باشد. جهت کسب اطلاعات بیشتر، مشاوره رایگان و استعلام قیمت منیفولد 2 راهه الیور با کارشناسان فروش تجهیز صنعت در ارتباط باشید.
