هیدروموتور پیستونی رادیال Rexroth

در بسیاری از سیستم‌ های هیدرولیکی، زمانی که گشتاور بالا در دورهای پایین، راندمان مناسب و عملکرد پایدار مورد نیاز باشد، هیدروموتورهای پیستونی رادیال انتخاب قابل اعتمادی هستند. هیدروموتور پیستونی رادیال Rexroth نیز با همین هدف طراحی شده و در صنایع مختلف برای به حرکت درآوردن تجهیزات سنگین مورد استفاده قرار می ‌گیرد.

این هیدروموتور با ساختار پیستون‌ های شعاعی، نیروی هیدرولیک را با راندمان بالا به حرکت دورانی تبدیل می ‌کند و به دلیل تولید گشتاور زیاد حتی در سرعت‌ های پایین، در تجهیزاتی مانند وینچ‌ ها، نوار نقاله‌ های صنعتی، ماشین‌آلات معدنی، تجهیزات دریایی و خطوط تولید سنگین کاربرد گسترده ‌ای دارد. طراحی این محصول به گونه ‌ای است که علاوه بر عملکرد نرم، دوام بالایی نیز در شرایط کاری سخت ارائه می‌ دهد.

جدول مشخصات فنی هیدروموتور پیستونی رادیال Rexroth

مشخصات فوق بسته به سایز و مدل موتور ممکن است متفاوت باشد؛ بنابراین برای انتخاب نهایی، بررسی شرایط کاری و مدل موردنظر ضروری است.

فشار کاری

سری MR برای فشار نامی ۲۵۰ بار و فشار لحظه ‌ای تا ۳۰۰ بار طراحی شده است. در سری MRE نیز فشار کاری نامی ۲۱۰ بار بوده و فشار لحظه ‌ای آن به ۲۵۰ بار می ‌رسد. این ویژگی امکان استفاده از موتور در مدارهای هیدرولیکی با بارهای سنگین را فراهم می‌ کند.

گشتاور و توان خروجی

یکی از مهم ‌ترین مزیت ‌های این هیدروموتور، تولید گشتاور بسیار بالا در دورهای پایین است. بسته به مدل انتخابی، گشتاور خروجی تا حدود ۸۳۰۰ نیوتن‌متر افزایش می‌ یابد. همین ویژگی باعث شده است که این محصول برای تجهیزاتی که نیاز به نیروی راه ‌اندازی بالا دارند، گزینه مناسبی باشد.

محدوده سرعت

بسته به سایز موتور، سرعت کاری از حدود ۰.۵ تا ۹۰۰ دور بر دقیقه متغیر است. عملکرد نرم در سرعت ‌های پایین یکی از ویژگی‌ هایی است که این هیدروموتور را از بسیاری از موتورهای هیدرولیکی متمایز می‌ کند.

تنوع شفت و تجهیزات جانبی

Bosch Rexroth این هیدروموتور را با انواع شفت هزارخار، شفت کلیددار و شفت توخالی عرضه می ‌کند. همچنین امکان سفارش نسخه مجهز به انکودر افزایشی، شفت اندازه‌ گیری سرعت و ترمز پارک نیز وجود دارد تا محصول با نیازهای مختلف ماشین‌آلات صنعتی سازگار شود.

هیدروموتور پیستونی رادیال Rexroth چیست؟

هیدروموتور پیستونی رادیال Rexroth نوعی موتور هیدرولیکی با جابجایی ثابت است که از چندین پیستون قرارگرفته به صورت شعاعی در اطراف یک محور خارج از مرکز تشکیل شده است. ورود روغن هیدرولیک تحت فشار باعث حرکت پیستون ‌ها شده و این نیرو از طریق محور خارج از مرکز به گشتاور دورانی تبدیل می ‌شود.

یکی از ویژگی‌ های مهم این ساختار، کاهش اصطکاک داخلی و انتقال مستقیم نیرو است. به همین دلیل این هیدروموتور حتی در سرعت ‌های بسیار پایین نیز می ‌تواند گشتاور قابل توجهی تولید کند و عملکرد یکنواختی داشته باشد. همچنین وجود یاتاقان‌ های غلتشی و طراحی دقیق اجزای داخلی، استهلاک را کاهش داده و عمر مفید دستگاه را افزایش می‌ دهد.

نحوه عملکرد هیدروموتور پیستونی رادیال Rexroth

اساس کار این هیدروموتور بر تبدیل انرژی هیدرولیکی به انرژی مکانیکی است. روغن تحت فشار از یکی از پورت ‌های ورودی وارد موتور شده و محفظه‌ های سیلندر را پر می ‌کند. فشار روغن باعث حرکت پیستون‌ ها به سمت محور خارج از مرکز شده و در نتیجه محور شروع به چرخش می ‌کند. با ادامه این فرآیند، حرکت دورانی به صورت پیوسته تولید می‌ شود.

طراحی مجموعه کنترل داخلی باعث می‌ شود توزیع روغن بین سیلندرها به شکل دقیق انجام شود. این موضوع علاوه بر افزایش راندمان، باعث حفظ عملکرد پایدار موتور در طول عمر کاری آن نیز می‌ شود.

مزایای هیدروموتور پیستونی رادیال Rexroth

این هیدروموتور به دلیل طراحی مهندسی‌ شده و استفاده از قطعات باکیفیت، در بسیاری از کاربردهای صنعتی عملکرد قابل قبولی ارائه می ‌دهد. علاوه بر تولید گشتاور بالا، ویژگی‌ هایی مانند راندمان مناسب، صدای کم و عمر طولانی باعث شده‌اند که در پروژه‌ های سنگین مورد توجه قرار گیرد.

از مهم ‌ترین مزایای این محصول می ‌توان به موارد زیر اشاره کرد:

• تولید گشتاور راه ‌اندازی بسیار بالا
• راندمان بالا و توان خروجی مناسب
• عملکرد نرم حتی در دورهای بسیار پایین
• قابلیت چرخش در هر دو جهت
• صدای کاری پایین
• مقاومت مناسب در برابر شوک ‌های حرارتی
• عمر طولانی یاتاقان‌ های غلتشی
• قابلیت نصب انکودر برای کنترل دقیق سرعت
• امکان نصب ترمز پارک روی برخی مدل‌ ها
• سازگاری با روغن‌ های هیدرولیک معدنی و برخی سیالات ویژه مطابق مشخصات سازنده

کاربردهای هیدروموتور پیستونی رادیال Rexroth

هیدروموتور پیستونی رادیال Rexroth برای کاربردهایی طراحی شده است که در آن ‌ها گشتاور بالا، کنترل دقیق سرعت و قابلیت کارکرد مداوم اهمیت دارد. این محصول در صنایع مختلف مورد استفاده قرار می ‌گیرد و به دلیل عملکرد پایدار در دورهای پایین، برای تجهیزاتی که تحت بار سنگین راه‌ اندازی می ‌شوند، انتخاب مناسبی است.

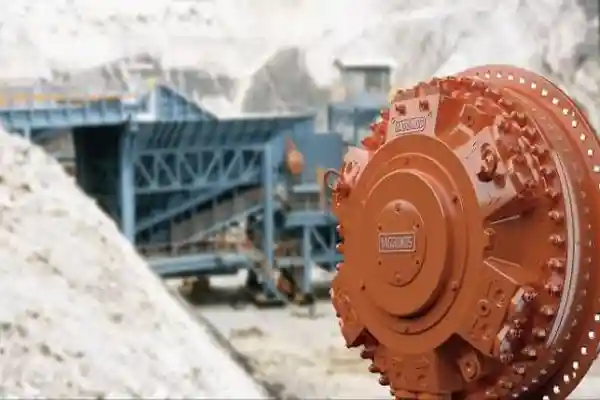

صنایع معدنی و ماشین‌آلات راه سازی

ماشین‌آلات معدنی معمولاً تحت بارهای سنگین فعالیت می‌ کنند و در زمان شروع حرکت به گشتاور زیادی نیاز دارند. هیدروموتور پیستونی رادیال Rexroth می ‌تواند این نیاز را برطرف کرده و در شرایط کاری سخت، عملکردی پایدار ارائه دهد. از جمله کاربردهای این محصول در این بخش می‌ توان به موارد زیر اشاره کرد:

• درایو نوار نقاله‌ های معدنی
• تجهیزات خردایش
• دستگاه‌ های حفاری
• ماشین‌آلات حمل مواد
• تجهیزات استخراج معادن

صنایع فولاد، سیمان و فرآوری مواد

در خطوط تولید سنگین، توقف تجهیزات هزینه ‌بر است و استفاده از موتورهای هیدرولیکی با عمر کاری بالا اهمیت زیادی دارد. عملکرد یکنواخت این هیدروموتور در کنار راندمان مناسب، آن را به گزینه ‌ای مناسب برای چنین خطوطی تبدیل کرده است. برخی کاربردهای رایج عبارتند از:

• درایو کوره‌ های دوار
• میزهای انتقال مواد
• رولرهای صنعتی
• تجهیزات نورد
• خطوط انتقال مواد اولیه

صنایع دریایی و تجهیزات جابه‌جایی

قابلیت تولید گشتاور بالا در سرعت پایین باعث شده این هیدروموتور در بسیاری از تجهیزات دریایی و سیستم‌ های جابه‌جایی بار نیز مورد استفاده قرار گیرد. نمونه ‌هایی از این کاربردها شامل موارد زیر است:

• وینچ ‌های دریایی
• جرثقیل ‌های هیدرولیکی
• سیستم‌ های لنگر
• تجهیزات بندری
• ماشین‌آلات بازیافت و حمل ضایعات

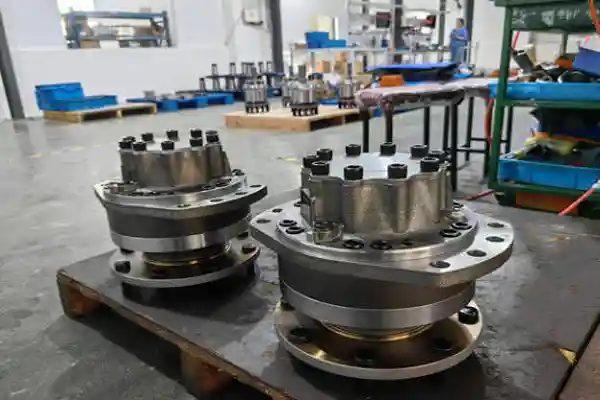

انواع هیدروموتور پیستونی رادیال Rexroth

Bosch Rexroth این هیدروموتور را در دو سری اصلی MR و MRE تولید می‌ کند. هر دو سری از نوع پیستونی رادیال با جابجایی ثابت هستند، اما از نظر محدوده فشار کاری، سایزبندی و برخی مشخصات فنی تفاوت ‌هایی دارند. انتخاب هر سری به شرایط کاری سیستم هیدرولیک، میزان گشتاور موردنیاز و فشار مدار بستگی دارد.

سری MR

سری MR برای کاربردهایی طراحی شده که به فشار کاری بالاتر و توان خروجی بیشتر نیاز دارند. این سری در سایزهای مختلف از ۱۲۵ تا ۱۸۰۰ عرضه می‌ شود و فشار کاری نامی آن ۲۵۰ بار است. ویژگی ‌های مهم سری MR:

• تنوع بالای سایز
• فشار کاری نامی ۲۵۰ بار
• گشتاور بالا
• مناسب برای کارکرد مداوم
• قابلیت تجهیز به ترمز پارک و انکودر

سری MRE

سری MRE برای برخی کاربردهای صنعتی با شرایط کاری متفاوت طراحی شده است. این سری در سایزهای ۳۳۰ تا ۲۱۰۰ تولید می ‌شود و فشار کاری نامی آن ۲۱۰ بار است. از ویژگی ‌های این سری می ‌توان به موارد زیر اشاره کرد:

• گشتاور بالا در ابعاد مختلف
• عملکرد نرم در دورهای پایین
• قابلیت چرخش در دو جهت
• امکان سفارش با انواع شفت
• سازگاری با تجهیزات کنترلی مختلف

نکات مهم هنگام انتخاب هیدروموتور پیستونی رادیال Rexroth

انتخاب صحیح هیدروموتور، علاوه بر افزایش راندمان سیستم، از استهلاک زودهنگام تجهیزات نیز جلوگیری می‌ کند. به همین دلیل بهتر است پیش از خرید، شرایط کاری دستگاه به ‌طور کامل بررسی شود. در زمان انتخاب این محصول، به موارد زیر توجه کنید:

• گشتاور موردنیاز دستگاه
• فشار کاری مدار هیدرولیک
• سرعت خروجی مورد انتظار
• حجم جابجایی موتور
• نوع شفت موردنیاز
• فضای نصب
• نوع روغن هیدرولیک
• نیاز یا عدم نیاز به ترمز پارک
• نیاز به انکودر یا سیستم اندازه ‌گیری سرعت

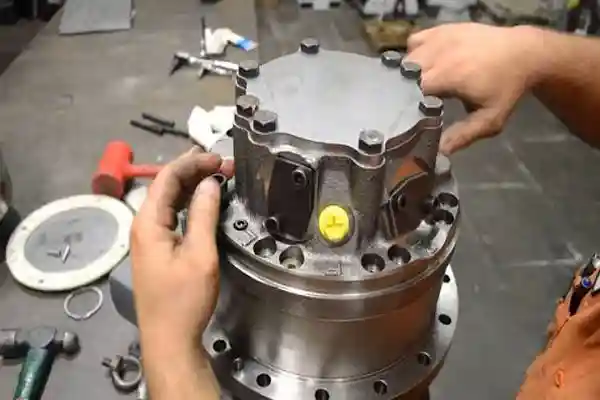

نکات نصب و راه‌ اندازی

نصب صحیح هیدروموتور تأثیر مستقیمی بر عملکرد و طول عمر آن دارد. رعایت توصیه‌ های سازنده در زمان نصب، از ایجاد نشتی، افزایش دمای روغن و کاهش راندمان جلوگیری می ‌کند.

نصب مکانیکی

قبل از نصب، از هم‌ راستا بودن شفت موتور و محور تجهیز اطمینان حاصل کنید. همچنین اتصالات هیدرولیکی باید کاملاً تمیز بوده و از ورود ذرات آلاینده به مدار جلوگیری شود. انتخاب کوپلینگ مناسب نیز در کاهش بارهای اضافی روی شفت مؤثر است.

انتخاب روغن هیدرولیک مناسب

کیفیت روغن هیدرولیک نقش مهمی در عملکرد این هیدروموتور دارد. استفاده از روغن با ویسکوزیته مناسب و رعایت سطح تمیزی سیال، باعث کاهش سایش قطعات داخلی و افزایش عمر موتور می‌ شود. بر اساس توصیه کاتالوگ، بهترین بازه ویسکوزیته کاری حدود ۳۰ تا ۵۰ mm²/s است و تمیزی روغن باید مطابق استانداردهای تعیین ‌شده حفظ شود.

راه ‌اندازی اولیه

پس از نصب، مدار هیدرولیک باید هواگیری شود و موتور در ابتدای کار با بار سبک راه ‌اندازی شود. همچنین بررسی نشتی اتصالات، کنترل فشار مدار و اطمینان از عملکرد صحیح مسیر تخلیه روغن (Case Drain) از اقدامات ضروری پیش از بهره ‌برداری کامل است.

نکات نگهداری هیدروموتور پیستونی رادیال Rexroth

بازدیدهای دوره ‌ای و نگهداری صحیح، نقش مهمی در افزایش عمر مفید این هیدروموتور دارند. در بسیاری از موارد، رعایت چند اقدام ساده می ‌تواند از بروز خرابی ‌های پرهزینه جلوگیری کند.

برای افزایش طول عمر دستگاه، توصیه می ‌شود:

• سطح و کیفیت روغن هیدرولیک به ‌صورت منظم بررسی شود.
• فیلترهای هیدرولیک در زمان مناسب تعویض شوند.
• فشار مدار از محدوده مجاز فراتر نرود.
• دمای کاری سیستم کنترل شود.
• نشتی اتصالات و شیلنگ‌ ها به ‌صورت دوره‌ ای بررسی شود.
• عملکرد مسیر تخلیه روغن (Case Drain) کنترل شود.
• در صورت استفاده مداوم با توان بالا، شرایط خنک ‌کاری و شست‌وشوی محفظه مطابق توصیه سازنده بررسی شود.

جمع ‌بندی

هیدروموتور پیستونی رادیال Rexroth یکی از گزینه‌ های مناسب برای سیستم ‌های هیدرولیکی سنگین است که به گشتاور بالا، عملکرد یکنواخت و دوام طولانی نیاز دارند. تنوع سایز، امکان انتخاب انواع شفت، قابلیت تجهیز به انکودر و ترمز پارک و همچنین عملکرد مطلوب در دورهای پایین، باعث شده است این محصول در صنایع مختلف از معدن و فولاد گرفته تا تجهیزات دریایی و ماشین‌آلات انتقال مواد مورد استفاده قرار گیرد.

برای دستیابی به بهترین عملکرد، لازم است مدل هیدروموتور متناسب با فشار کاری، گشتاور، سرعت و شرایط بهره ‌برداری انتخاب شود. همچنین استفاده از روغن هیدرولیک مناسب، نصب اصولی و انجام سرویس‌ های دوره ‌ای می ‌تواند عمر مفید تجهیز را افزایش داده و هزینه ‌های نگهداری را کاهش دهد.
