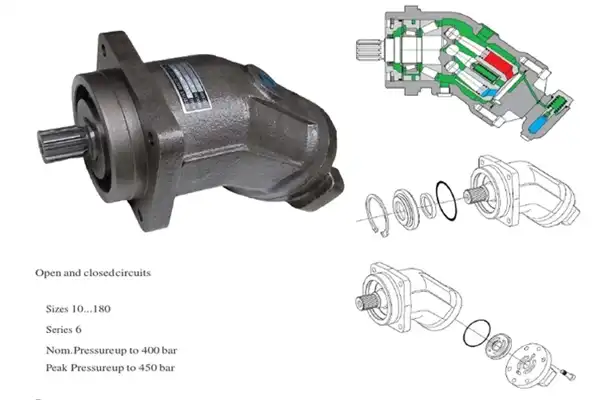

اگر در یک سیستم هیدرولیک به موتوری نیاز داشته باشید که بتواند گشتاور بالا را در ابعاد نسبتاً کوچک تولید کند و در عین حال برای کار مداوم تحت فشارهای بالا مناسب باشد، هیدروموتور پیستونی محوری رکسروت A2FE یکی از گزینه هایی است که معمولاً در پروژه های صنعتی و ماشینآلات سنگین مورد استفاده قرار می گیرد. این هیدروموتور با طراحی Bent Axis و ساختار Plug-in، علاوه بر راندمان مناسب، امکان نصب مستقیم داخل گیربکس را نیز فراهم می کند و به همین دلیل در بسیاری از تجهیزات راه سازی، معدنی، دریایی و ماشینآلات متحرک دیده می شود.
سری A2FE توسط Bosch Rexroth در حجم های مختلف تولید می شود تا بتوان آن را متناسب با نیاز سیستم انتخاب کرد. قابلیت کار در مدارهای باز و بسته، تحمل فشارهای کاری بالا و تنوع در تجهیزات جانبی باعث شده است این مدل برای طیف گسترده ای از کاربردهای صنعتی مناسب باشد.
هیدروموتور پیستونی محوری رکسروت A2FE چیست؟
هیدروموتور پیستونی محوری رکسروت A2FE یک هیدروموتور جابجایی ثابت (Fixed Displacement) از نوع پیستون محوری با طراحی محور شکسته یا Bent Axis است. وظیفه این تجهیز تبدیل انرژی هیدرولیکی سیال تحت فشار به انرژی مکانیکی و ایجاد حرکت دورانی است. به بیان ساده، هرچه دبی روغن ورودی بیشتر باشد، سرعت چرخش موتور افزایش پیدا می کند و هرچه اختلاف فشار بین ورودی و خروجی بیشتر باشد، گشتاور خروجی نیز افزایش خواهد یافت. این ویژگی باعث می شود A2FE در کاربردهایی که نیاز به گشتاور بالا و عملکرد پایدار دارند، عملکرد قابل اعتمادی ارائه دهد.
یکی از تفاوت های مهم این مدل با بسیاری از هیدروموتورهای مشابه، طراحی Plug-in آن است. در این ساختار، موتور به گونه ای طراحی شده که بتواند مستقیماً داخل گیربکس نصب شود و فضای بسیار کمی اشغال کند. این موضوع علاوه بر کاهش ابعاد مجموعه، فرآیند نصب را نیز ساده تر می کند.

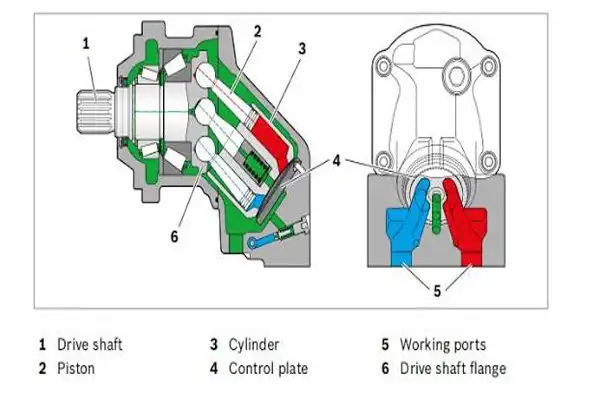

نحوه عملکرد هیدروموتور A2FE

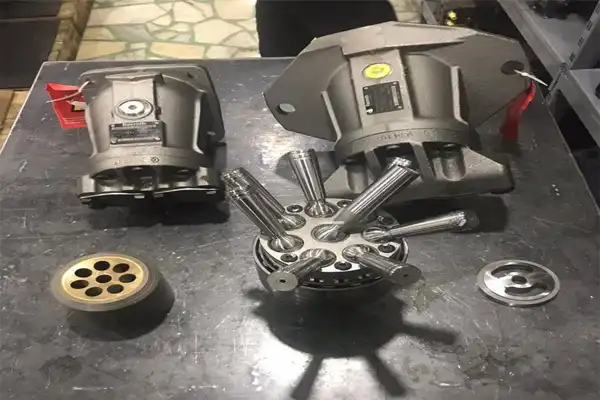

در داخل این هیدروموتور مجموعه ای از پیستون ها روی یک بلوک سیلندر قرار گرفته اند. با ورود روغن تحت فشار، پیستون ها به حرکت درآمده و به دلیل زاویه قرارگیری محور، این حرکت خطی به حرکت دورانی تبدیل می شود. در نهایت گشتاور از طریق شفت خروجی به گیربکس یا تجهیز مکانیکی منتقل خواهد شد.
از آنجا که این مدل دارای جابجایی ثابت است، مقدار حجم جابجایی در هر دور تغییر نمی کند و کنترل سرعت موتور عمدتاً از طریق تغییر دبی روغن ورودی انجام می شود. همین موضوع باعث شده A2FE برای سیستم هایی که به عملکرد یکنواخت و قابل پیش بینی نیاز دارند، انتخاب مناسبی باشد.
مشخصات فنی هیدروموتور پیستونی محوری رکسروت A2FE
پیش از انتخاب هر هیدروموتور، بررسی مشخصات فنی آن اهمیت زیادی دارد. ظرفیت جابجایی، فشار کاری، سرعت مجاز، نوع نصب و استانداردهای ساخت از جمله مواردی هستند که باید با شرایط کاری سیستم مطابقت داشته باشند. هیدروموتور A2FE در سایزهای مختلف تولید شده و به همین دلیل مشخصات آن با توجه به مدل انتخابی متفاوت خواهد بود.
| مشخصات | مقدار |
| برند | Bosch Rexroth |
| مدل | A2FE Series 6 |
| نوع هیدروموتور | پیستونی محوری Bent Axis |
| نوع جابجایی | ثابت (Fixed Displacement) |
| حجم جابجایی | ۲۸ تا ۳۵۵ cm³/rev |
| فشار کاری نامی | ۳۵۰ تا ۴۰۰ بار |
| حداکثر فشار | ۴۰۰ تا ۴۵۰ بار |
| نوع مدار | مدار باز و مدار بسته |
| جهت چرخش | دوطرفه |
| نوع نصب | Plug-in |
| نوع شفت | هزارخار DIN ۵۴۸۰ |
| استاندارد فلنج | ISO 3019-2 |
| سیال مناسب | روغنهای هیدرولیک معدنی و برخی سیالات ویژه |
| راندمان | بالا |
| تجهیزات جانبی | سنسور سرعت، شیر فشارشکن، شیر Flushing، Counterbalance Valve |
مهم ترین ویژگی های هیدروموتور پیستونی محوری رکسروت A2FE
هیدروموتور A2FE تنها به دلیل فشار کاری بالا یا کیفیت ساخت شناخته نمی شود؛ مجموعه ای از ویژگی های طراحی باعث شده این مدل در بسیاری از ماشینآلات سنگین و سیستم های انتقال قدرت هیدرولیکی مورد استفاده قرار بگیرد. طراحی فشرده، راندمان مناسب، امکان نصب داخل گیربکس و قابلیت تجهیز به تجهیزات جانبی مختلف از جمله عواملی هستند که انعطاف پذیری این هیدروموتور را افزایش داده اند.
طراحی Plug-in و اشغال فضای کمتر
یکی از مهم ترین مزایای این مدل، طراحی Plug-in یا توکار آن است. برخلاف برخی هیدروموتورها که به فضای نصب بیشتری نیاز دارند، A2FE به گونه ای طراحی شده که مستقیماً داخل گیربکس قرار می گیرد. این ویژگی باعث کاهش ابعاد مجموعه، ساده تر شدن فرآیند مونتاژ و حذف برخی قطعات واسط می شود.
در پروژه هایی که محدودیت فضا وجود دارد یا وزن مجموعه اهمیت بالایی دارد، این نوع طراحی می تواند یک مزیت قابل توجه باشد.
راندمان بالا و انتقال مؤثر توان
در سیستم های هیدرولیک، بخشی از انرژی همواره به دلیل اصطکاک یا نشتی داخلی از بین می رود. طراحی گروه دوار پیستونی در هیدروموتور A2FE به گونه ای انجام شده که این تلفات تا حد زیادی کاهش پیدا کند و بخش بیشتری از انرژی هیدرولیکی به گشتاور مکانیکی تبدیل شود.
نتیجه این طراحی، عملکرد پایدارتر، کاهش اتلاف انرژی و افزایش بازده کلی سیستم است؛ موضوعی که در ماشین آلاتی با ساعات کاری طولانی اهمیت بیشتری پیدا می کند.
قابلیت استفاده در مدار باز و مدار بسته
تمام سیستم های هیدرولیکی شرایط کاری یکسانی ندارند. برخی تجهیزات با مدار باز و برخی دیگر با مدار بسته طراحی می شوند. هیدروموتور A2FE قابلیت استفاده در هر دو نوع مدار را دارد و همین موضوع دامنه کاربرد آن را افزایش داده است.
این ویژگی باعث می شود بتوان از این هیدروموتور در انواع ماشینآلات متحرک، تجهیزات معدنی، جرثقیل ها، سیستم های کشش و بسیاری از تجهیزات صنعتی دیگر استفاده کرد.
تنوع تجهیزات جانبی
رکسروت این هیدروموتور را به گونه ای طراحی کرده که در صورت نیاز بتوان تجهیزات مختلفی را روی آن نصب کرد. بسته به نوع کاربرد، امکان تجهیز موتور به موارد زیر وجود دارد:
- شیر فشارشکن (Pressure Relief Valve)
- شیر Flushing و Boost Pressure
- شیر Counterbalance
- سنسور اندازه گیری سرعت
- یاتاقان Long Life برای افزایش طول عمر در شرایط کاری سنگین
وجود این تجهیزات باعث می شود بتوان عملکرد موتور را متناسب با شرایط هر پروژه بهینه کرد.
کاربردهای هیدروموتور پیستونی محوری رکسروت A2FE
قدرت بالا، قابلیت تحمل فشار زیاد و طراحی جمع و جور باعث شده A2FE تنها به یک صنعت خاص محدود نباشد. این هیدروموتور در هر جایی که نیاز به ایجاد حرکت دورانی با گشتاور بالا وجود داشته باشد، می تواند مورد استفاده قرار گیرد. البته انتخاب سایز مناسب و تجهیزات جانبی باید بر اساس شرایط کاری هر سیستم انجام شود.
رایج ترین کاربردهای این هیدروموتور عبارتند از:
- ماشین آلات راه سازی
- بیل مکانیکی و لودر
- دامپتراک و ماشینآلات معدنی
- جرثقیل های هیدرولیکی
- سیستم های وینچ
- درایو تجهیزات حفاری
- ماشینآلات کشاورزی
- تجهیزات دریایی
- خطوط انتقال مواد
- تجهیزات بازیافت
- ماشینآلات جنگلداری
- سیستم های انتقال قدرت در صنایع سنگین
در بسیاری از این تجهیزات، هیدروموتور A2FE به دلیل گشتاور بالا و قابلیت نصب مستقیم داخل گیربکس، عملکرد مطمئن و طول عمر مناسبی ارائه می دهد.
مزایای هیدروموتور رکسروت A2FE
انتخاب یک هیدروموتور تنها بر اساس فشار یا حجم جابجایی انجام نمی شود. عواملی مانند هزینه نگهداری، راندمان، سهولت نصب و دوام قطعات نیز در تصمیم گیری نقش مهمی دارند. A2FE از این نظر جزو محصولاتی است که توانسته تعادل مناسبی میان عملکرد، ابعاد و دوام ایجاد کند.
از مهم ترین مزایای این هیدروموتور می توان به موارد زیر اشاره کرد:
- تولید گشتاور بالا در ابعاد نسبتاً کوچک
- راندمان حجمی و مکانیکی مناسب
- قابلیت تحمل فشارهای کاری بالا
- طراحی فشرده و اشغال فضای کمتر
- نصب مستقیم داخل گیربکس
- قابلیت استفاده در مدارهای باز و بسته
- تنوع زیاد در حجم جابجایی
- امکان نصب سنسور سرعت
- قابلیت تجهیز به شیرهای کنترلی مختلف
- دسترسی مناسب به قطعات و خدمات برند رکسروت
- عمر کاری بالا در صورت نگهداری صحیح
- کاهش هزینه های تعمیرات ناشی از استهلاک زودرس

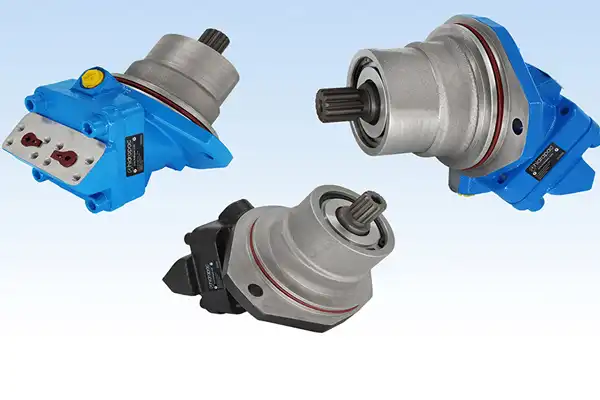

انواع هیدروموتور پیستونی محوری رکسروت A2FE
اگرچه تمامی مدل های A2FE از نظر ساختار کلی مشابه هستند، اما در حجم جابجایی، ابعاد، ظرفیت گشتاور و تجهیزات جانبی تفاوت هایی دارند. انتخاب مدل مناسب باید بر اساس فشار سیستم، دبی پمپ، سرعت مورد نیاز و فضای نصب انجام شود.
انواع بر اساس حجم جابجایی
این هیدروموتور در سایزهای مختلف تولید می شود که هر کدام برای کاربرد مشخصی مناسب هستند.
مدل های متداول عبارتند از:
- A2FE28
- A2FE32
- A2FE45
- A2FE56
- A2FE63
- A2FE80
- A2FE90
- A2FE107
- A2FE125
- A2FE160
- A2FE180
- A2FE250
- A2FE355
مدل های کوچک تر معمولاً در تجهیزاتی با فضای محدود یا نیاز به دور بالاتر استفاده می شوند، در حالی که سایزهای بزرگ تر برای کاربردهایی که گشتاور بیشتری نیاز دارند، انتخاب مناسب تری هستند.
انواع بر اساس تجهیزات سفارشی
بسته به نوع پروژه، امکان سفارش هیدروموتور با تجهیزات جانبی مختلف نیز وجود دارد. این تجهیزات می توانند عملکرد سیستم را متناسب با شرایط کاری بهینه کنند. برخی از گزینه های قابل سفارش عبارتند از:
- نسخه مجهز به شیر فشارشکن
- نسخه دارای شیر Flushing
- نسخه مجهز به Counterbalance Valve
- مدل آماده نصب سنسور سرعت
- مدل مجهز به سنسور سرعت
- نسخه دارای یاتاقان Long Life
- مدل های دارای فلنج و شفت های مختلف
این تنوع باعث می شود بتوان موتور را با نیازهای فنی پروژه هماهنگ کرد و در بسیاری از موارد، نیاز به تغییرات اضافی در سیستم کاهش پیدا کند.
نکات مهم هنگام نصب و راه اندازی هیدروموتور رکسروت A2FE
عملکرد مناسب یک هیدروموتور تنها به کیفیت ساخت آن وابسته نیست. حتی اگر بهترین مدل را انتخاب کنید، نصب غیراصولی یا راه اندازی نادرست می تواند باعث افزایش استهلاک، افت راندمان یا حتی آسیب به قطعات داخلی شود. به همین دلیل، پیش از راه اندازی لازم است شرایط نصب، کیفیت روغن و وضعیت مدار هیدرولیک به دقت بررسی شوند.
روغن هیدرولیک مناسب را انتخاب کنید
روغن هیدرولیک علاوه بر انتقال توان، وظیفه روانکاری و خنک کاری قطعات داخلی را نیز بر عهده دارد. انتخاب روغنی با ویسکوزیته نامناسب یا استفاده از روغن آلوده، می تواند باعث افزایش اصطکاک، کاهش راندمان و کوتاه شدن عمر قطعات شود. در زمان انتخاب روغن، به موارد زیر توجه کنید:
- نوع روغن با توصیه سازنده مطابقت داشته باشد.
- ویسکوزیته متناسب با دمای محیط و شرایط کاری انتخاب شود.
- روغن به صورت دوره ای از نظر آلودگی و کیفیت بررسی شود.
- از ترکیب روغن های مختلف بدون اطمینان از سازگاری آن ها خودداری شود.
تمیزی مدار هیدرولیک را جدی بگیرید
بخش زیادی از خرابی هیدروموتورهای پیستونی به دلیل ورود ذرات آلاینده به مدار هیدرولیک اتفاق میافتد. این ذرات می توانند باعث ایجاد خط و خش روی پیستون ها، بلوک سیلندر و سایر قطعات حساس شوند. برای کاهش این ریسک بهتر است:
- پیش از نصب، لوله ها و اتصالات کاملاً تمیز شوند.
- از فیلتر مناسب با دقت فیلتراسیون کافی استفاده شود.
- هنگام تعویض روغن، مخزن نیز تمیز شود.
- از ورود گردوغبار و رطوبت به مدار جلوگیری شود.
فشار و دمای کاری را کنترل کنید
هرچند A2FE برای کار در فشارهای بالا طراحی شده است، اما کارکرد مداوم خارج از محدوده مجاز می تواند عمر مفید آن را کاهش دهد. افزایش بیش از حد دمای روغن نیز موجب افت کیفیت روانکاری و افزایش استهلاک قطعات خواهد شد. به همین دلیل توصیه میشود:
- فشار سیستم به صورت دوره ای کنترل شود.
- از عملکرد صحیح شیرهای اطمینان اطمینان حاصل شود.
- در کاربردهای سنگین، دمای روغن به صورت مداوم پایش شود.
- در صورت نیاز از سیستم خنک کننده روغن استفاده شود.
نکات نگهداری و افزایش عمر هیدروموتور A2FE
نگهداری صحیح، نقش مهمی در کاهش هزینه های تعمیرات و جلوگیری از توقف های ناخواسته تجهیزات دارد. بسیاری از ایراداتی که در هیدروموتورها مشاهده می شود، به دلیل بی توجهی به سرویس های دوره ای یا استفاده از روغن نامناسب است. برای افزایش طول عمر هیدروموتور، رعایت موارد زیر توصیه می شود:
- تعویض روغن هیدرولیک در بازه های زمانی مناسب
- تعویض به موقع فیلترهای سیستم
- بررسی دوره ای نشتی اتصالات و آب بندها
- کنترل دمای روغن در زمان کار
- جلوگیری از ورود هوا به مدار هیدرولیک
- جلوگیری از کارکرد طولانی مدت در فشارهای بالاتر از محدوده مجاز
- بررسی صدا و لرزش غیرعادی هیدروموتور
- کنترل وضعیت شفت و کوپلینگ ها
- استفاده از قطعات یدکی اصلی هنگام تعمیر
انجام همین اقدامات ساده می تواند عمر کاری هیدروموتور را به میزان قابل توجهی افزایش دهد و احتمال خرابی های پرهزینه را کاهش دهد.
