توضیحات
ولوم بوستر یا رله بوستر یکی از پرکاربردترین تجهیزات در کنترل ولو ها میباشد. در شرایطی که نیاز می باشد کنترل ولو خیلی سریع اکشن بگیرد یا به عبارت دیگر شیر خیلی سریع باز و بسته شود از ولوم بوستر استفاده خواهیم کرد. چراکه فلوی هوای خروجی از پوزیشنر نسبتآ محدود میباشد و در اکچویتورهای بزرگ برای TRAVEL ولو نیاز به حجم زیادی از هوا میباشد(فلوی زیاد هوا). از آنجا که این حجم زیاد جریان هوا از پوزیشنر خارج نمیشود، این موضوع باعث میشود که اکچویتور بسیار کند عمل باز و بسته شدن شیر را انجام دهد و تراول ولو با تاخیر بسیار زیاد همراه خواهد بود. در این مواقع از تجهیزی به نام ولوم بوستر استفاده خواهیم کرد که باعث افزایش سرعت حرکت (stroke) کنترل ولو خواهد شد.

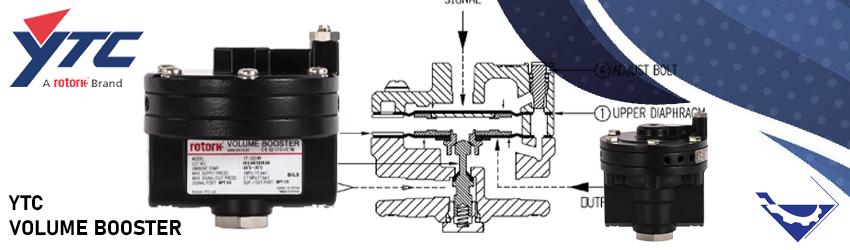

عملکرد ولوم بوستر YTC
اگر کنترل ولو از اکچویتور نسبتآ بزرگی برخوردار باشد، سیگنال فشار خروجی از پوزیشنر نمیتواند دیافراگم یا جعبه دنده اکچویتور را به سرعت حرکت دهد. لذا در این حالت سیگنال خروجی فشار پوزیشنر ابندا وارد ولوم بوستر شده و بعد از تقویت از ولوم بوستر خارج و وارد اکچویتور میگردد. به عبارت دیگر هر ولوم بوستر دارای 3 پورت ورودی و خروجی میباشد:

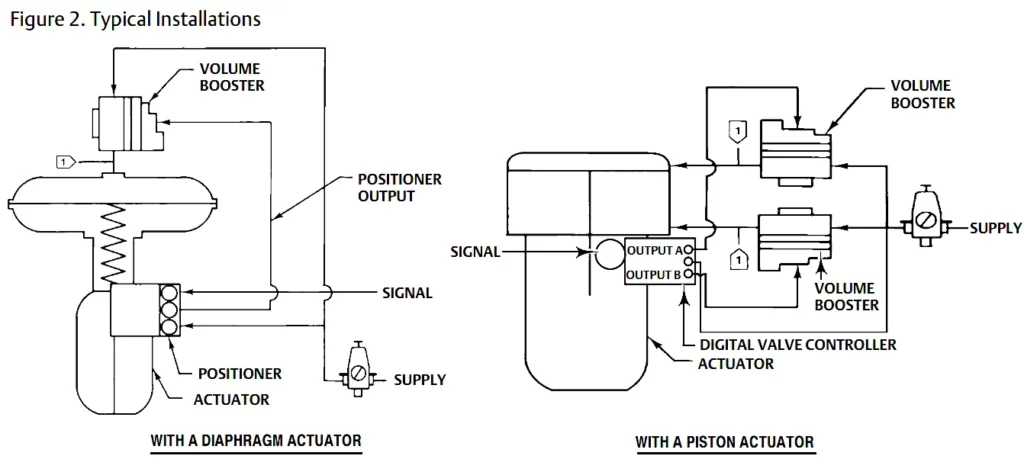

یک پورت برای ورودی سیگنال از پوزیشنر، یک پورت برای تغذیه از رگولاتور و یک پورت برای خروجی فشار و ورود آن به اکچویتور کنترل ولو. در ادامه شکل صحیح نصب ولوم بوستر روی اکچویتورهای فنر برگشتی(Single Act) و دابل اکت(Double Act) را مشاهده خواهید کرد:

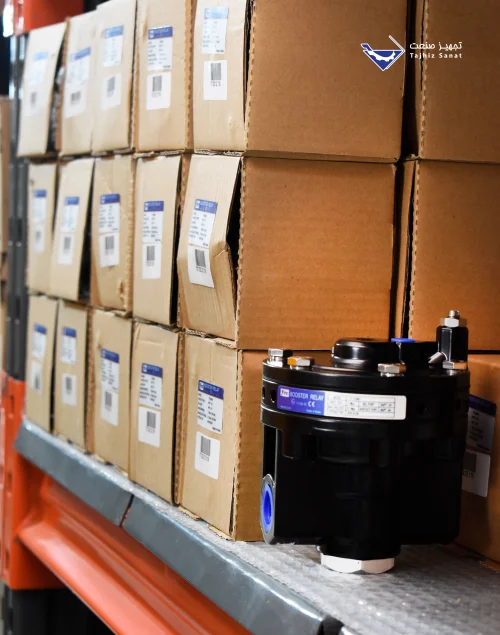

ولوم بوستر YTC یکی از پرکاربرد ترین تجهیزات در کنترل ولو ها میباشد. این بوستر تولید کشور کره جنوبی میباشد و از کیفیت بسیار بالا و قیمت بسیار مناسبی برخوردار میباشد. رله بوستر YTC در 6 مدل مختلف استنلس استیل و آلومینیومی تولید میشود که در ادامه به معرفی آنها و مشخصات و ویژگی های هریک خواهیم پرداخت.
مشخصات فنی ولوم بوستر YTC:
در ولوم بوستر YTC سیگنال فشار خروجی از پوزیشنر بجای اکچویتور ابتدا به ولوم بوستر آمده و سپس پس از تقویت شدن آن به اکچویتور فرستاده خواهد شد. این موضوع باعث STROKE هرچه سریع تر کنترل ولو خواهد شد.
ولوم بوستر YT-300/YT-310/YT320 دارای بدنه از جنس آلومینیوم میباشند و مدل های YT-305/YT-315/YT-325 از جنس استنلس استیل هستند که هر یک در شرایط فرآیندی خاص و مطابق نیاز های فرآیندی طراحی و انتخاب میشوند.
تمام مدل های رله بوستر YTC دارای فشار هوای تغذیه تا 10 بار(1Mpa) و ماکزیمم سیگنال خروجی فشار 7 بار(0.7Mpa) میباشند. همچنین نسبت فشار ورودی سیگنال به فشار خروجی 1 میباشد(فشار ورودی و خروجی برابر میباشند).
ولوم بوستر مدل های YT-310/315 دارای اتصال 3/4 اینچ در قسمت فشار هوای تغذیه و خروجی و مدل های YT-320/325 دارای اتصال 1/2 اینچ و مدل های YT-300/305 دارای اتصال 1/4 هستند. تمام مدل های ولوم بوستر YTC دارای اتصال 1/4 اینچ در قسمت اتصال سیگنال هستند.
مطابق انتظار همانطور که از سایز کانکشن های بالا پیداست هرچه سایز اتصالات بیشتر باشد سایز تجهیز نیز بالاتر بوده و ظرفیت جریان بیشتری را خواهد داشت. ظرفیت فلو هوا(Cv) در مدل های YT-310/315 معادل 5.4 و در در مدل های YT-320/325 معادل 2.8 و در مدل های YT-300/305 معادل 1.2 میباشد.
دمای کاری برای ولوم بوستر YTC از 20- تا 70 درجه سانتی گراد میباشد و در این دما رله بوستر بهترین عملکرد را خواهد داشت.
