پرشر سوئیج دانفوس KP15

توضیحات

پرشر سوئیچ دانفوس مدل kp15، یکی از انواع رایج سوئیچ اختلاف فشار از کمپانی معتبر دانفوس است که جهت کنترل و نظارت بر فشار سیالات در کاربردهای مختلف مورد استفاده قرار می گیرد.

عملکرد پرشر سوئیج دانفوس KP15 به این صورت است که پس از افزایش یا کاهش فشار از مقدار تعیین شده یک کنتاکت الکتریکی باز یا بسته می شود و از این طریق فرمان قطع یا وصل به سایر تجهیزات نظیر پمپ و غیره ارسال می شود.

سوئیچ های فشار KP15 با یک کنتاکت سوئیچ تک قطبی (SPDT) سوئیچ می شوند و موقعیت سوئیچ با تنظیم فشار سوئیچ و فشار در کانکتور تعیین خواهد شد. در واقع سوئیچ فشار دانفوس یک سوئیچ Dual است که می‌ تواند فرآیند را همزمان از خطرات افزایش یا کاهش فشار حفظ کرده و با عمکرد بهینه ایمنی فرآیند را افزایش دهد.

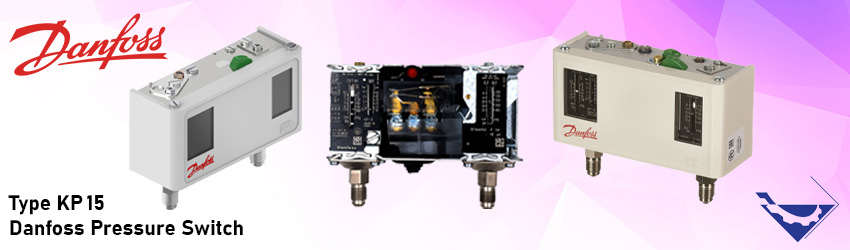

پرشر سوئیج دانفوس KP15

پرشر سوئیج دانفوس KP15 دارای دو پورت ورودی است که سمت راست این تجهیز فشار بالا (High Pressure) و سمت چپ آن فشار پایین (Low Pressure) قرار گرفته است.

شرکت دانفوس Danfoss تولید کننده معتبر انواع سوئیچ فشار و سایر محصولات کنترل صنعتی است. سوئیچ فشار دانفوس به دلیل قابلیت اطمینان، دقت و دوام شناخته می شود. این شرکت طیف وسیعی از سوئیچ های فشار را ارائه می دهند که برای کاربردها و صنایع مختلف طراحی شده اند.

 سوئیچ های فشار دانفوس در مدل ها و پیکربندی های مختلف متناسب با محدوده فشار خاص، انواع سیالات و شرایط محیطی در دسترس می باشند. در ادامه به معرفی ویژگی ها، مشخصات فنی و مزایای پرشر سوئیچ دانفوس KP15 می پردازیم.

ویژگی های پرشر سوئیچ KP15

سوئیچ فشار دانفوس KP15 یک سوئیچ فشار Dual است که برای نظارت و کنترل فشار در کاربردهای مختلف طراحی و تولید می شود. معمولاً در سیستم های تهویه مطبوع HVAC، تجهیزات تبرید و فرآیندهای صنعتی به کار می رود.

حداکثر فشار کاری پرشر سوئیچ  مدل kp15 در فشار سمت چپ (Low Pressure) 20 بار و در فشار سمت راست (High Pressure) 35 بار است. سایز اتصال این پرشر سوئیچ 1/4 اینچ و وزن خالصش 0.4 کیلوگرم است. سنسور فشار این تجهیز بیلوز (bellows) است و در دمای محیطی بین 40- تا 65 درجه سانتیگراد عملکرد مناسبی دارد.

پرشر سوئیج دانفوس KP15 دارای دو نقطه تنظیم قابل تنظیم جداگانه است که معمولاً به عنوان فشارهای بالا و پایین نامیده می شود. این نقاط تنظیم را می توان برای کنترل سطوح فشاری که در آن سوئیچ فعال و غیرفعال می شود تنظیم کرد. در جدول زیر مشخصات فنی سوئیچ فشار دانفوس KP15 ذکر می شود.

مدل سوئیچ فشاردانفوس KP15
نوع سوئیچ فشارDual Pressure Control
المنت اندازه گیریبیلوز  Bellows
متریال المنت اندازه گیریبرنز و فولاد بدون نیکل اندود
رنج فشار قابل تنظیمفشار LP از 0.2- تا 7.5 بار و فشار HP از 8 تا 32 بار
کنتاکتSPDT
ریتینگ کنتاکتAC15=10 A, 400 V و AC1=16 A, 400 V و AC3=16 A, 400 V و DC13=12 W, 220 V و  LR=112 A, 400 V
سایز اتصال1/4 اینچ
بدنهگالوانیزه
استاندارد ضد انفجارندارد
درجه حفاظت بدنه (IP) IP 30
اختلاف فشار LP0.7 تا 4 بار
اختلاف فشار HP4 بار
عملکرد ریستسمت چپ خودکارAUTO و سمت راست دستی MANUAL

اجزای مختلف پرشر سوئیچ دانفوس KP15

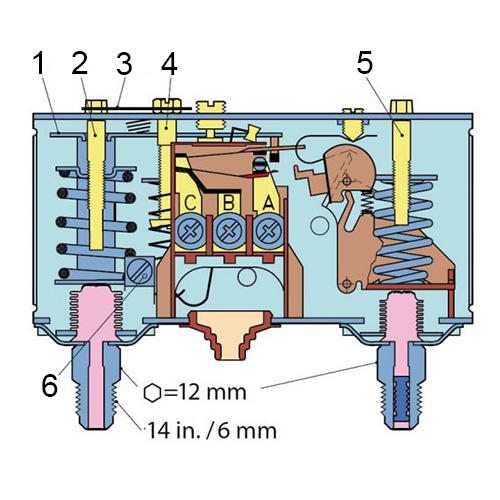

سوئیچ فشار KP15 دارای عملکرد snap-action است که در آن بیلوز تنها زمانی حرکت می کند که به مقدار cut-in یا cut-out رسیده باشد. بیلوزها از طریق اتصال (LP connection)  یا (HP connection) به سمت فشار کم یا زیاد سیستم متصل می شوند. در شکل زیر ساختار داخلی سوئیچ فشار دانفوس KP15 نمایان است.

اجزای مختلف پرشر سوئیچ دانفوس KP15

1.بازوی اصلی (Main arm)

2.اسپیندال قابل تنظیم فشار پایینLow pressure setting spindle, (LP)

3.صفحه قفل (Locking plate)

4. اسپیندال قابل تنظیم اختلاف فشار (Differential setting spindle)

5. اسپیندال قابل تنظیم فشار بالاHigh pressure setting spindle, (HP)

مزایای پرشر سوئیج دانفوس KP15

سوئیچ فشار دانفوس KP15 دارای مزیت هایی به شرح زیر است:

  • مقاوم در برابر لرزش و ضربه
  • طراحی فشرده
  • المنت بیلوز کاملاً جوش داده شده
  • قابلیت اطمینان بالا از نظر الکتریکی و مکانیکی
  • قابلیت تنظیم فشار به وسیله پیچ تنظیم
  • زمان پرش بسیار کوتاه با عملکرد snap action (کاهش سایش و افزایش قابلیت اطمینان)
  • زمان تاخیر بسیار کم و سرعت بالای پاسخگویی
  • خوردگی کم قطعات داخلی و دوام بالا
  • المنت آکاردئونی بیلوز مقاوم که از خروج سیال مبرد و نشتی جلوگیری می‌ کند.

جهت اخذ قیمت و خرید پرشر سوئیچ اقدام نمائید.

کاربرد پرشرسوئیچ دانفوس KP15

سوئیچ فشار دانفوس دوگانه KP15 برای طیف گسترده ای از کاربردها از جمله سیستم های تهویه HVAC، تجهیزات تبرید، پمپ ها، کمپرسورها و سایر فرآیندهای صنعتی که کنترل فشار دوگانه مورد نیاز است به کار می رود.

سوئیچ فشار KP15 برای کاربرد در سیستم های تبرید و تهویه مطبوع برای محافظت در برابر فشار مکش بسیار کم یا فشار تخلیه بیش از حد بالا طراحی می شود. همچنین برای راه اندازی و توقف کمپرسورها و فنهای تبرید در کندانسورهای خنک کننده هوا مورد استفاده قرار می گیرد.

سوئیچ فشار دانفوس در کاربردهای مختلف کنترل فرآیندی برای نظارت بر آستانه فشار و راه اندازی اقدامات یا آلارم های خاص بر اساس شرایط فشار بالا یا کم به کار می رود. علاوه بر این در سیستم‌ های تبرید مانند یخچالهای تجاری، خنک‌ کننده‌ها و فریزرها برای حفظ سطح فشار مناسب و اطمینان از عملکرد کارآمد و ایمن استفاده می‌ شود.

تجهیز صنعت یکی از  بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق پرشر سوئیچ دانفوس را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
