پرشر سوئیچ دیجیتال

توضیحات

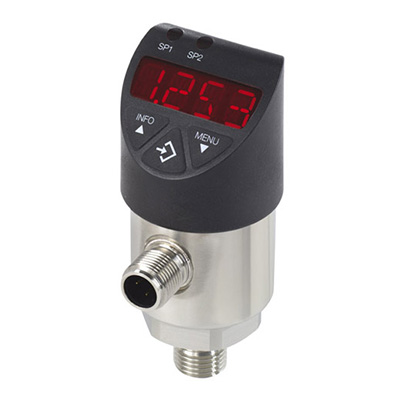

پرشر سوئیچ دیجیتال (Digital Pressure Switch)، یکی از تجهیزات حفاظتی و پرکاربرد الکترونیکی فشار است که جهت نظارت بر فشار و ارسال سیگنال های خروجی مختلف نظیر ON/OFF به سایر تجهیزات در صنایع به کار می رود.

سوئیچ فشار الکترونیکی یا Solid-State به محض رسیدن به فشار از پیش تعیین شده، یک کنتاکت سوئیچ مربوطه را باز یا بسته می کند. سوئیچ های فشار دیجیتال طرح های مختلفی دارند که در بسیاری از فرآیندهای صنعتی و فنی مورد استفاده قرار می گیرند.

مزایای پرشر سوئیچ الکترونیکی  صفحه نمایش دیجیتال، نقاط  سوئیچ قابل تنظیم و قابلیت اطمینان بسیار بالاتر از سوئیچ مکانیکی است. نقطه سوئیچ و نقطه تنظیم مجدد را میتوان به صورت جداگانه و آسان روی پرشر سوئیچ تنظیم کرد.

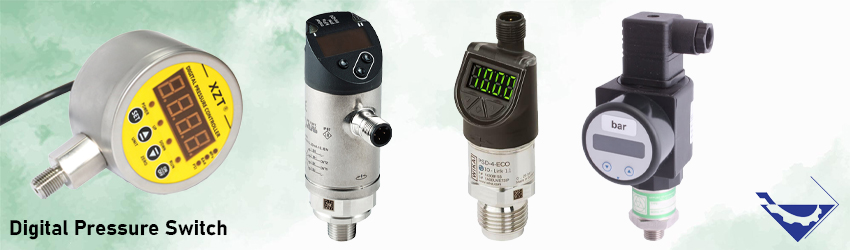

سوئیچ فشار دیجیتال



سوئیچ فشار الکترونیکی مبتنی بر یک سنسور فشار الکترونیکی است. اغلب به عنوان ترانسمیتر فشار نیز شناخته می شود و بنابراین عملکرد ترانسمیتر (ارسال سیگنال 4 تا 20 میلی آمپر) را نیز فراهم می کند.

توسط پرشر سوئیچ های الکترونیکی یکپارچه ای که برای باز کردن یا بستن مدار الکتریکی به کار می روند، کنترل تجهیزات دیگر مانند پمپ، کمپرسور و غیره فراهم می شود. در ادامه به معرفی، مزایا و پارامترهای خرید پرشر سوئیچ دیجیتال می پردازیم.

ویژگی های پرشر سوئیچ دیجیتال

به طور پیش فرض یک پرشر سوئیچ فقط سیگنال های باینری مانند نقطه سوئیچ یا نقطه تنظیم مجدد “reached” یا “not reached” را ارائه می دهد. اما مشخص نیست که فشار اندازه گیری شده چقدر از نقطه سوئیچ یا نقطه تنظیم مجدد فاصله دارد.

به همین دلیل است که بسیاری از سوئیچ های فشار دارای یک نمایشگر و علاوه بر آن یک سیگنال خروجی آنالوگ هستند. در صفحه نمایش میتوان فشار اعمال شده را خواند یا پارامترهای تنظیم شده را بررسی کرد.

همچنین مقدار فشار را می توان از طریق سیگنال خروجی آنالوگ به یک واحد کنترل نیز منتقل کرد. این نوع سوئیچ فشار الکترونیکی را میتوان به عنوان یک تجهیز ساده چندکاره در نظر گرفت که شامل یک سوئیچ الکترونیکی، یک سنسور فشار (ترانسمیتر فشار) و یک نشانگر دیجیتال می باشد.

پرشر سوئیچ دیجیتال

تفاوت سوئیچ فشار مکانیکی و دیجیتال

هر نوع سوئیچ فشار دارای مزایای خاصی است اما محدودیت هایی نیز دارد. تفاوت اصلی در عملکرد بین سوئیچ های فشار مکانیکی و الکترونیکی، نحوه استفاده از فشار اعمال شده برای عملکرد سوئیچ، نوع فناوری سوئیچ و نحوه تنظیم نقطه سوئیچ است.

سوئیچ فشار مکانیکی

سوئیچ مکانیکی، فشار یک سیال را به یک حرکت مکانیکی (دیافراگم، پیستون، بوردن تیوب) تبدیل می کند که باعث فعال شدن کنتاکت سوئیچ مکانیکی در پرشر سوئیچ می شود. سوئیچ دارای یک نقطه سوئیچ از پیش تنظیم شده یا یک نقطه سوئیچ با قابلیت تنظیم مکانیکی جداگانه است. هر بار که سوئیچ فعال می شود، یک سیگنال سوئیچینگ الکتریکی ارسال می شود اما نیازی به منبع ولتاژ ندارد.

معمولاً سوئیچ‌ های فشار مکانیکی تجهیزات ساده‌ای هستند که برای کاربردهای مقرون‌ به‌ صرفه طراحی یا برای استفاده طولانی‌ مدت بهینه شده‌اند. در این تجهیزات هیسترزیس معمولاً قابل تنظیم نیست. بنابراین نقطه تنظیم مجدد برای سوئیچینگ نمی تواند تنظیم شود و توسط تنظیمات کارخانه از پیش تنظیم می شود.

سوئیچ های فشار مکانیکی اغلب برای تغییر جریان های بالا مانند پمپ ها و درایوها به کار می روند. اما کنتاکت های مکانیکی اغلب در تعویض ولتاژهای بسیار پایین در PLC ها و الکترونیک مدرن با مشکل مواجه می شوند، مگر اینکه از کنتاکت های سوئیچ طلاکاری شده گران قیمت استفاده کنند.

سوئیچ فشار دیجیتال یا الکتریکی

یک سوئیچ فشار الکترونیکی سیگنال های سوئیچینگ الکترونیکی و اغلب یک سیگنال خروجی آنالوگ اضافی متناسب با فشار تولید می کند. آنها یا در کارخانه به نقاط سوئیچ مورد نظر تنظیم می شوند یا دارای یک رابط برنامه نویسی با نمایشگر و دکمه های یکپارچه می باشند.

سوئیچ های فشار الکترونیکی قابلیت تنظیم دارند بنابراین نقاط سوئیچ و سیگنال خروجی با نیازهای خاص برنامه سازگار شوند. همچنین زمان تأخیر (Delay time)، نقطه سوئیچ، نقطه سوئیچ تنظیم مجدد، هیسترزیس (Hysteresis) یا window ، معمولاً بسته یا باز  و بسیاری از موارد دیگر را میتوان در سوئیچ های فشار الکترونیکی تنظیم کرد.

صفحه نمایش محلی یک سوئیچ فشار الکترونیکی نیز یک نشانگر فشار پیوسته است و نشان می دهد که خروجی های سوئیچ فعال هستند.

عملکرد پرشر سوئیچ الکترونیکی

سوئیچ های الکترونیکی یا دیجیتال مدرن اغلب انواع مختلفی از عملکردهای سوئیچینگ قابل تنظیم مانند window را ارائه می دهند.

عملکرد سوئیچینگ window به معنای نظارت بر یک محدوده اندازه گیری مشخص (به عنوان مثال برای پارامترهای اندازه گیری فشار، دما، سطح یا جریان) با استفاده از وضعیت سوئیچینگ است.

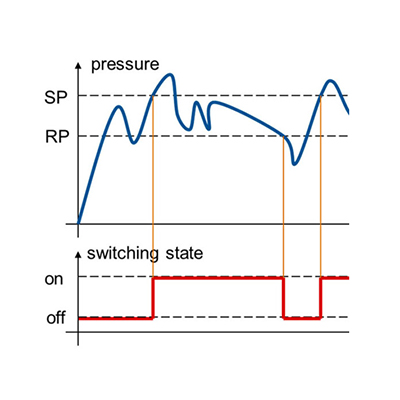

به طور کلی در بیشتر کاربردها سوئیچ قشار یک عملکرد نظارتی یا ایمنی را انجام می دهد. نمودار زیر وضعیت فشار و سوئیچینگ با محدوده تعریف شده (window) را نشان می دهد.

سوئیچینگ window

به عبارت بهتر سوئیچینگ window امکان نظارت بر یک محدوده مشخص و ثابت با وضعیت سوئیچینگ به وضوح تعریف شده را فراهم می کند. سوئیچ هایی با عملکرد سوئیچینگ window هنگامی به کار می روند که هم تجاوز و هم افت در عملکرد نظارت شده تشخیص داده شود و باید سوئیچ ها منجر به یک عمل یا توقف سیستم شوند.

بر خلاف هیسترزیس، عملکرد سوئیچینگ “window” به جای یک مقدار، یک آستانه بالا و پایین (window – high و  window – low) دو مقدار حد را نظارت می کند.

سوئیچ های الکترونیکی معمولاً یک محدوده window قابل تعریف را در تقریباً کل محدوده اندازه گیری ارائه می دهند و می توانند از طریق نرم افزار خارجی یا یک ماژول یا از طریق یک صفحه نمایش یکپارچه با کلیدهای کنترل تنظیم شوند.

مزایای پرشر سوئیچ دیجیتال

سوئیچ فشار دیجیتال دارای مزیت هایی نسبت به سایر سوئیچ های فشار است. برخی از این مزایا به شرح زیر می باشند:

دقت بالا: سوئیچ های فشار دیجیتال دقت بالایی در اندازه گیری فشار ارائه می دهند. آنها از سنسورهای الکترونیکی مانند سنسورهای پیزومقاومتی یا خازنی استفاده می کنند که خوانش فشار دقیق و قابل اعتمادی را ارائه می دهند. این دقت در کاربردهایی که نیاز به کنترل دقیق سطوح فشار دارند یا در  مواقعی که اندازه گیری دقیق فشار حیاتی است ضروری است.

قابلیت تنظیم: یکی از مزیت های قابل توجه فشار سوئیچ های دیجیتال، قابلیت تنظیم آنها است. آنها به کاربران اجازه می دهند آستانه فشار، مقادیر هیسترزیس، تاخیرهای زمانی و سایر پارامترها را تعیین کنند.

زمان پاسخگویی: سوئیچ های فشار دیجیتال معمولا زمان پاسخگویی سریع تری نسبت به سوئیچ های مکانیکی ارائه می دهند. ماهیت الکترونیکی این سوئیچ ها امکان تشخیص و پاسخ سریع به تغییرات فشار را فراهم می کند. این زمان پاسخ سریع به ویژه در کاربردهایی که کنترل یا اقدام فوری برای حفظ سطوح فشار بهینه مورد نیاز است حائز اهمیت می باشد.

ابعاد فشرده: سوئیچ های فشار دیجیتال اغلب فشرده تر و سبک تر از سوئیچ های فشار مکانیکی می باشند. اندازه کوچکتر نصب آنها را در کاربردهای با محدودیت فضا یا در سیستم‌ های پیچیده که در آن نقاط نظارت فشار متعددی مورد نیاز است آسان‌ می‌ کند.

کاربردهای پرشر سوئیچ دیجیتال

سوئیچ های فشار دیجیتال که به عنوان پرشر سوئیچ الکترونیکی نیز شناخته می شوند، به طور گسترده در صنایع مختلف برای نظارت، کنترل و اتوماسیون فشار به کار می روند. ماهیت دیجیتالی آنها امکان اندازه گیری دقیق فشار، قابلیت نقاط سوئیچ و ویژگی های پیشرفته را فراهم می کند.

برخی از کاربردهای این تجهیزات عبارتند از:

اتوماسیون صنعتی

سوئیچ های فشار دیجیتال نقش مهمی در سیستم های اتوماسیون صنعتی دارند. از آنها برای نظارت و کنترل فشار در سیستم های پنوماتیک و هیدرولیک استفاده می شود تا از عملکرد صحیح اطمینان حاصل شود و از آسیب یا خرابی جلوگیری شود.

این سوئیچ‌ ها را میتوان در سیستم‌ های کنترل ادغام کرد تا بازخورد فشار را در زمان واقعی ارائه کند.

کنترل فرآیند

سوئیچ‌ های فشار دیجیتال در کنترل فرآیند برای نظارت و حفظ فشار در سیستم‌هایی مانند خطوط لوله، مخازن و غیره استفاده می‌شوند. این تجهیز فشار کمک می کنند تا اطمینان حاصل شود که فشار در محدوده عملکرد ایمن و بهینه باقی می ماند. همچنین خطر فشار بیش از حد یا شرایط کم تر از حد مجاز را به حداقل می رساند.

پرشر سوئیچ های الکتریکی همچنین می توانند در صورت بروز انحراف فشار، آلارم ها یا فرآیندهای خاموشی سایر تجهیزات را ایجاد کنند.

سیستم‌های تهویه HVAC

سوئیچ‌ های فشار دیجیتال در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) برای نظارت و کنترل فشار در اجزای مختلف مانند پمپ‌ها، کمپرسورها و سیستم‌های تبرید مورد استفاده قرار می گیرند. آنها به حفظ سطوح فشار مطلوب، بهینه سازی بهره وری انرژی و محافظت از تجهیزات در برابر شرایط فشار بیش از حد کمک خواهند کرد.

تصفیه آب و فاضلاب

پرشر سوئیچ های دیجیتال در سیستم های تصفیه آب و مدیریت فاضلاب برای نظارت و کنترل فشار در پمپ ها، فیلترها و خطوط لوله به کار می روند. این تجهیزات به اطمینان از جریان ثابت آب، جلوگیری از خرابی سیستم و بهینه سازی مصرف انرژی کمک می کنند.

ایمنی صنایع

سوئیچ‌ های فشار دیجیتال در کاربردهای ایمنی نیر برای محافظت از تجهیزات، فرآیندها و پرسنل کاربرد دارند. آنها می توانند برای نظارت بر فشار در شیرهای ایمنی، سیستم های خاموش شدن اضطراری و مخازن تحت فشار استفاده شوند. در شرایط بحرانی آنها می توانند آلارم ها، فرآیندهای خاموش کردن یا فعال کردن را برای جلوگیری از حوادث یا آسیب تجهیزات فعال کنند.

پارامترهای مهم در خرید پرشر سوئیچ دیجیتال

سوئیچ های فشار دیجیتال برای نظارت و کنترل فشار در کاربردهای مختلف مورد استفاده قرار می گیرند. این تجهیزات دارای یک سنسور فشار هستند که فشار را به سیگنال الکتریکی تبدیل می کند.

سپس این سیگنال توسط مدارهای الکترونیکی پردازش می شود و تعیین می کند فشار بالاتر یا پایین تر از آستانه تعیین شده توسط کاربر است. در صورت عبور از حد مجاز فشار، مدار الکترونیکی یک رله یا یک سوئیچ ترانزیستور را فعال می کند.  در نتیجه مدار الکتریکی را باز یا بسته می کند.

این نوع سوئیچ در مقابل سوئیچ مکانیکی انعطاف‌ پذیری و دقت بیشتری را ارائه می‌ دهد. زیرا فشار نقطه سوئیچ را میتوان به راحتی از طریق نمایشگر تنظیم کرد و سوئیچ را میتوان برای راه‌ اندازی اقدامات الکترونیکی مختلف طراحی کرد.

هنگام خرید پرشر سوئیچ دیجیتال پارامترهای مختلفی باید مدنظر قرار گیرد. برخی از مهمترین این پارامترها در موارد زیر ذکر می شود:

  • 1.محدوده فشار قابل تنظیم
  • 2.متریال اجزای مختلف
  • 3.برند سازنده
  • 4.سایز و نوع اتصال
  • 5.عملکرد ریست
  • 6.دمای فرآیندی
  • 7.درجه حفاظت بدنه (IP)
  • 8.استاندارد ضد انفجاری (Ex)

تجهیز صنعت یکی از برترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ پرشر سوئیچ دیجیتال را از برندهای گوناگون با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات فنی بیشتر در مورد خرید پرشر سوئیچ با کارشناسان فنی و فروش ما در تماس باشید.
