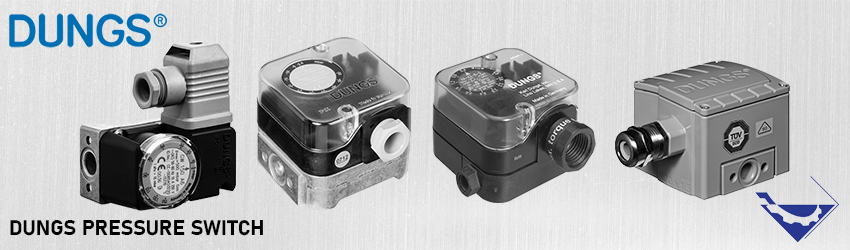

پرشر سوئیچ گاز دانگز سری GW A6

همواره کنترل فشار خطوط لوله در فرآیندهای صنعتی از اهمیت بالایی برخوردار بوده است. پرشر سوئیچ گاز دانگز سری GW A6 تجهیزی می باشد که افزایش یا کاهش بیش از حد فشار خط لوله گاز را کنترل کرده و با قطع و وصل کردن یک کنتاکت الکتریکی، مدار مربوطه را قطع یا وصل میکند.
پرشر سوئیچ گاز دانگز سری GW A6

به عنوان مثال در اثر افزایش بیش از حد فشار گاز، کمپرسور قطع خواهد شد و یا در اثر کاهش بیش از حد فشار و افت فشار کنتاکت الکتریکی برقرار میشود و کمپرسور روشن میشود.

پرشر سوئیچ گاز DUNGS یک تجهیز حفاظتی در سیتم های گاز و مشعل محسوب میشوند. که پس از افزایش یا کاهش فشار از یک میزان مشخص (Set Point)، یک کنتاکت الکتریکی برقرار میشود و در نتیجه آن یک سیگنال الکتریکی دیجیتال اسال میگردد. پرشر سوئیچ گاز دانگز سری GW A6 معمولآ در سیستم های کنترل فشار گاز مصرف میشود و افزایش ضریب اطمینان در عملکرد سیستم را انجام میدهد.

لازم به ذکر است پرشر سوئیچ ها معمولا در صنایعی با نیاز به تنظیم اتوماتیک و یا کنترل عمل سیالات تحت فشار استفاده می شوند. پرشر سوئچ یا کنترلر فشار جهت تنظیم فشار یا جلوگیری از افزایش فشار مخازن و خطوط لوله در محیطهای صنعتی کاربرد بسیار زیادی دارد .

پرشر سوئیچها معمولآ به صورت مکانیکی مانند فشار سنج ها با مکانیزمهای بوردن تیوب یا دیافراگم و بیلوز در نقطه تنظیم یک کنتاکت (رله) را فعال نموده. و با فرمان کنتاکت خود در خروجی به عنوان یک کنترلر On و Off عمل میکند.

پرشر سوئیچ گاز دانگز سری G A6

پرشر سوئیچ گاز دانگز سری GW A6

پرشرسوئيچ گاز دانگز دارای یک دیافراگم میباشد که وقتي فشار گاز داخل مخزن یا خط لوله تغيير مي كند. (توسط تماس سيال گاز با ديافراگم) صفحه ديافراگم تغيير شكل مي دهد و باعث حركت در فنر متصل به آن خواهد شد. اين حركت به كنتاكت الكتريكي پرشر سوئيچ منتقل میشود و باعث عملكرد پرشر سوئيچ (قطع یا وصل شدن سوئیچ) مي شود.

شرکت دانگز یکی از تولید کنندگان موفق تجهیزات کنترل ایمنی از جمله پرشرسوئیچ می باشد که با تکیه بر دانش فنی روز اروپا، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت در اروپا را تولید می نماید.
پرشر سوئیچ گاز دانگز سری GW A6 معمولا در سیستم های کنترل فشار گاز استفاده می شود. و وظیفه آن بالا بردن ضریب اطمینان در عملکرد سیستم است.
پرشر سوئیچ ها نوعی سوئیچ هستند و در زمانی که فشار ورودی به میزان تعیین شده برسد، کنتاکت الکتریکی را فعال میکنند و با ارسال سیگنال الکتریکی سوئیچ را قطع میکنند. ممکن است پرشر سوئیچ ها طوری طراحی شده باشند که در صورت افزایش یا افت فشار جریان را قطع و یا وصل کنند.

پرشر سوئیچ ها معمولا در صنایعی با نیاز به تنظیم اتوماتیک و یا کنترل عمل سیالات تحت فشار استفاده می شوند.

موارد مهم در انتخاب یک پرشرسوئیچ

پاراکترها و عوامل متعددی در انتخاب یک پرشر سوئیچ اهمیت دارند که در ادامه به برخی از آنها اشاره خواهیم کرد:

1 – رنج کاری و نقطه تنظیم:

بازه عملکردی (رنج) پرشر سوئیچ و set point آن مهمترین فاکتور در انتخاب و خرید یک سوئیچ فشار محسوب میشود.

2 – حداکثر فشار قابل تحمل کنترلر فشار:

بیشترین مقدار فشار استاتیک که از جانب سیال به دیافراگم پرشر سوئیچ وارد میشود باید در طراحی و انتخاب سوئیچ فشار مد نظر قرار داد.

3 – نوع سیال:

سیال فرآیندی که پرشر سوئیچ آن را کنترل میکند را باید مد نظر قرار داد. چراکه نوع سیال، دمای سیال و سایر پارامترهای فیزیکی آن در انتخاب متریال پرشر سوئیچ نقش بسیار مهمی ایفا میکنند.



معرفی پرشرسوئیچ گاز دانگز

شرکت دانگز یک شرکت بزرگ آلمانی در زمینه ساخت تجهیزات و کنترلر های گاز میباشد. پرشر سوئیچ، شیر برقی، شیرآلات کنترلی و … از تولیدات این شرکت میباشند.

در این مقاله به معرفی پرشرسوئیچ گازی دانگز مدل GW…A6 اشاره خواهیم کرد.پرشر سوئیچخط گاز و هوا دانگز DUNGS مدل GW A6 یک سوئیچ فشار سوکتی جمع و جور قابل تنظیم مطابق با استاندارد EN 1854 برای نیروگاه های احتراق است. این پرشر سوئیچ دارای مدل های GW…/A6 ، GW…/A4 ، GW…/A5 و LGW…/A4 طبقه بندی می شود.

کاربرد پرشر سوئیچ گاز و هوا دانگز DUNGS مدل GW A6 نظارت بر فشار در سیستم های کنترل مشعل می‌باشد.  همچنین مناسب برای گازهای خانواده های گاز 1،2،3 و سایر گازهای خنثی، و همچنین هوا، گازهای دودکش و نظارت بر فشار محصولات احتراق و برودتی و تهویه مطبوع است.

پرشر سوئیچ گاز دانگز سری G A6

متداول ترین مدل های سری GW…A6

  • GW3A6 (0.7-3 mbar)
  • GW10A6 (2-10 mbar)
  • GW50A6 (5-50 mbar)
  • GW150A6 (5-150 mbar)
  • GW500A6 (100-500 mbar)

لازم به توضیح است که به استثنای سری GW500 A6 در سایر مدل ها حداکثر فشار کاربردی 500 میلی بار و در مدل GW500 A6 ، حداکثر فشار 600 میلی میباشد .



معرفی مدل سری A6

پرشرسوئیچ سری GW…/A6 ، از نوع پرشرسوئیچ قابل تنظیم بوده و برای سیستم های احتراق استفاده میگردند . خروجی رله تعبیه شده در این پرشرسوئیچ در هنگام تغییر فشار گاز خط احتراق نسبت به فشار تنظیم شده (Setpoint ) از حالت off به on یا بالعکس تغییر میکند و مداری را باز یا بسته خواهد کرد .

در هنگام افزایش فشار گاز بیش از مقدار تنظیم شده توسط ولوم روی دستگاه ، تیغه NC باز شده و تیغه NO بسته میگردد. و اگر فشار گاز از مقدار تنظیمی افت نماید ، مجددا تیغه NC کلوز میشود و تیغه NO باز میگردد .

این پرشرسوئیچ برای گازهای احتراق و گازهای خنثی مناسب میباشد و دارای پاسخ سریع به نوسانات فشار خواهد داشت .



مشخصات فنی پرشر سوئیچ گاز دانگز سری GW A6

در مدل استاندارد این پرشرسوئیچ ، اتصال گاز به پرشر سوئیچ از نوع دنده ای G 1/4 مادگی میباشد.

دمای محیط کاری تجهیز 15- تا 70+ درجه سانتی گراد میباشد .

بدنه پرشر سوئیچ از نوع آلومینیوم میباشد و قسمت الکتریکی آن از جنس پلی آمید می باشد .

رنج ولتاژ تیغه های اتصال الکتریکی برای جریان AC حداقل 24 و حداکثر 250 ولت و برای جریان DC ، بین 24 تا 48 ولت می باشد .

در مدل GW3 A6 حداکثر جریان عبوری AC از تیغه ها 6 آمپر و در سایر مدل ها حداکثر 10 آمپر AC میباشد .

ترمینال الکتریکی آن یک سوکت سه پین طبقه استاندارد DIN EN 175301 – 803 بدون اتصال زمین میباشد . درجه حفاظت آن IP54 می باشد . این پرشر سوئیچ نیاز به منبع تغذیه مستقل ندارد.
