پرشر سوئیچ گاز کروم شرودر

توضیحات

پرشر سوئیچ کروم شرودر برای کنترل و مانیتور فشار گاز و هوا (فشارهای مثبت) مورد مصرف میباشد و این قابلیت را دارد که در فشارهای کم سیال، خط انتقال سیال را قطع کند.

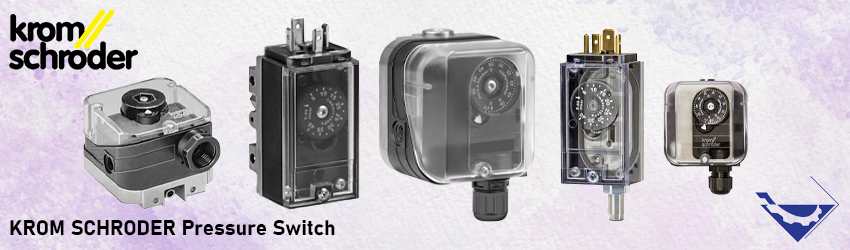

انواع و مشخصات فنی پرشر سوئیچ کروم شرودر

در پرشر سوئیچ کروم شرودر Krom Schroder میتوان نقطه سوئیچینگ را به سادگی و به وسیله یک عملگر دستی با قابلیت تنظیم نامحدود، کنترل کرد.

پرشر سوئیچ کروم شرودر سری DG را می توان در خطوط انتقال انواع گازهای مختلف از جمله هوا و متان و در شرایط دارای خطر انفجاری با درجه ZONE 1, ZONE2 به کار برد.

در صورت رسیدن به یک نقطه از قبل تنظیم شده، عملیات روشن کردن، خاموش کردن و یا سوئیچ کردن را آغاز می کند. نقطه سوئیچینگ در این مدل بین 30 الی 150 میلی بار از طریق یک عملگر دستی قابل تنظیم است.

لازم به ذکر است پرشر سوئیچ ها معمولا در صنایعی با نیاز به تنظیم اتوماتیک و یا کنترل عمل سیالات تحت فشار استفاده می شوند. پرشر سوئچ یا کنترلر فشار جهت تنظیم فشار یا جلوگیری از افزایش فشار مخازن و خطوط لوله در محیطهای صنعتی کاربرد بسیار زیادی دارد .

پرشر سوئیچها معمولآ به صورت مکانیکی مانند فشار سنج ها با مکانیزمهای بوردن تیوب یا دیافراگم و بیلوز در نقطه تنظیم یک کنتاکت (رله) را فعال نموده. و با فرمان کنتاکت خود در خروجی به عنوان یک کنترلر On و Off عمل میکند.

شرح پرشر سوئیچ

همواره کنترل فشار خطوط لوله در فرآیندهای صنعتی از اهمیت بالایی برخوردار بوده است. پرشر سوئیچ گاز کروم شرودر می باشد که افزایش یا کاهش بیش از حد فشار خط لوله گاز را کنترل میکند. و با قطع و وصل کردن یک کنتاکت الکتریکی، مدار مربوطه را قطع یا وصل میکند.

به عنوان مثال در اثر افزایش بیش از حد فشار گاز، کمپرسور قطع خواهد شد و یا در اثر کاهش بیش از حد فشار و افت فشار کنتاکت الکتریکی برقرار میشود و کمپرسور روشن میشود.

پرشر سوئیچ گاز کروم شرودر یک تجهیز حفاظتی در سیتم های گاز و مشعل محسوب میشوند. که پس از افزایش یا کاهش فشار از یک میزان مشخص (Set Point)، یک کنتاکت الکتریکی برقرار میشود و در نتیجه آن یک سیگنال الکتریکی دیجیتال اسال میگردد.

انواع پرشر سوئیچ گاز کروم شرودر

پرشر سوئیچ گاز کروم شرودر گاز DG

پرشر سوئیچ گاز کروم شرودر گاز DG..C

پرشر سوئیچ گاز کروم شرودر هوا CPS

پرشر سوئیچ گاز کروم شرودر هوا DL..A

پرشر سوئیچ گاز کروم شرودر هوا DL..E

پرشر سوئیچ گاز کروم شرودر هوا DL..E



–> فروش پرشر سوئیچ با بهترین قیمت در تجهیز صنعت



پرشر سوئیچ گاز کروم شرودر گاز DG

این پرشر سوئیچ گاز از نوع دیافراگمی است که با یک میکرو سوئیچ (بدون سیلیکون) کار می‌کند. برای نظارت بر فشار گاز در تأسیسات صنعتی، برای گاز و هوا طراحی شده است و همچنین برای متان تولید شده بیولوژیکی نیز مناسب است.

ویژگی‌های اصلی:
– دارای چرخ دستی برای تنظیم نقطه سوئیچینگ
– به عنوان سوئیچ فشار طراحی ویژه قابل استفاده است
– دارای تأییدیه EC و منطبق با استانداردهای مربوط به دستورالعمل تجهیزات گاز (90/396/EEC)، دستورالعمل ولتاژ پایین (2006/95/EC) و دستورالعمل تجهیزات تحت فشار (97/23/EC) به همراه EN 1854

محدوده سوئیچینگ: 0.4 تا 500 میلی‌بار

انواع مختلفی از این مدل موجود است:
– DG..B برای فشار مثبت
– DG..U برای فشار مثبت، منفی و اختلاف فشار
– DG..H در صورت افزایش فشار قطع می‌کند
– DG..N در صورت کاهش فشار قطع می‌کند
– DG..I برای فشار منفی گاز

همچنین امکان تهیه نسخه‌های طلا کاری برای ولتاژهای زیر 24 ولت، با چراغ پایلوت و برای اکسیژن و آمونیاک (نه برای سوخت گاز) وجود دارد.

پرشر سوئیچ گاز کروم شرودر گاز DG..C

این مدل فشار سوئیچ گاز نیز از نوع دیافراگمی با میکرو سوئیچ (بدون سیلیکون) است، اما این بار برای نظارت بر فشار گاز در دیگ‌های بخار طراحی شده است.

ویژگی‌های اصلی:
– برای فشار مثبت گاز طراحی شده، مناسب برای گاز و متان تولید شده بیولوژیکی
– نقطه سوئیچینگ در کارخانه تنظیم می‌شود
– DG..VC نسخه‌ای قابل تنظیم بی‌نهایت با چرخ دستی برای جابجایی بین گاز طبیعی و LPG
– دارای تأییدیه EC و منطبق با دستورالعمل تجهیزات گاز (90/396/EEC) و دستورالعمل ولتاژ پایین (2006/95/EC) به همراه EN 1854

محدوده سوئیچینگ: 2 تا 360 میلی‌بار

دارای رزوه خارجی R 1/4 یا R 1/8 و رزوه داخلی Rp 1/4
همچنین دارای نقطه تست فشار و قسمت تحتانی مسطح برای آب‌بندی

اتصال الکتریکی با پریز AMP یا سوکت استاندارد، با کنتاکت NO یا تبدیلی

علاوه بر این، نسخه‌های طلا کاری برای ولتاژهای زیر 24 ولت و نسخه‌های DG..CT/DG..VCT که تأییدیه FM و UL دارند نیز موجود هستند.

پرشر سوئیچ گاز کروم شرودر هوا CPS

این مدل فشارسوئیچ هوا یا CPS نیز مشابه نمونه قبلی فشارسوئیچ گاز است، اما برای کاربردهای مربوط به هوا در سیستم‌های تهویه مطبوع، هواکش و سیستم‌های هوارسانی طراحی شده است.

ویژگی‌های اصلی:
– سنسور دیافراگمی با میکروسوئیچ (نسخه‌های بدون سیلیکون هم موجود است)
– برای نظارت بر فشار مثبت، فشار منفی و فشار دیفرانسیلی هوا
– دارای علامت تأییدیه CE و منطبق با دستورالعمل ولتاژ پایین 2006/95/EC

محدوده سوئیچینگ: 20 تا 400 پاسکال

دارای اتصال لوله و چرخ دستی برای تنظیم نقطه سوئیچینگ
با کنتاکت‌های طلاکاری شده چند لایه برای ولتاژهای بین 12 تا 250 ولت

اتصال الکتریکی به صورت ترمینال و کابل گلند M16x1.5

همچنین لوازم جانبی مانند چراغ‌های پایلوت برای 240 ولت، 110 ولت (سبز یا قرمز) و LEDهای 24 ولت AC/DC (سبز یا قرمز/سبز) برای این محصول موجود است. نسخه‌های با دو پریز و تنظیم بیرونی هم ارائه می‌شود.

پرشر سوئیچ گاز کروم شرودر هوا DL..A

این مدل فشارسوئیچ هوا یا DL..A برای کاربردهای صنعتی و تجاری پیشرفته‌تر طراحی شده است.

ویژگی‌های اصلی:
– سنسور دیافراگمی با میکروسوئیچ (بدون سیلیکون)
– برای نظارت بر فشار مثبت، فشار منفی و فشار دیفرانسیلی هوا و گاز دودکش
– مناسب برای استفاده به عنوان فشارسوئیچ طراحی ویژه
– دارای گواهینامه EC و مطابق با دستورالعمل تجهیزات گاز (90/396/EEC) و دستورالعمل ولتاژ پایین (2006/95/EC) همراه با استاندارد EN 1854

محدوده سوئیچینگ: 0.2 تا 150 میلی‌بار

دارای اتصالات رزوه‌دار و لوله ای و چرخ دستی برای تنظیم نقطه سوئیچینگ

اتصال الکتریکی: ترمینال با کابل گلند M16x1.5 یا پریز استاندارد

نسخه‌های موجود:
– فشارسوئیچ با کنتاکت‌های طلاکاری برای ولتاژهای زیر 24 ولت
– فشارسوئیچ با چراغ پایلوت
– فشارسوئیچ با کلیدهای تست برای بررسی عملکرد در فشار مثبت، منفی و دیفرانسیلی
– فشارسوئیچ با امکان تنظیم بیرونی

پرشر سوئیچ گاز کروم شرودر هوا DL..E

این مدل فشارسوئیچ هوا یا DL..E برای کاربردهای صنعتی و تجاری طراحی شده است.

ویژگی‌های اصلی:
– سنسور دیافراگمی با میکروسوئیچ (نسخه‌های بدون سیلیکون موجود است)
– برای نظارت بر فشار مثبت، فشار منفی و فشار دیفرانسیلی هوا و گاز دودکش
– تا حدودی مناسب برای استفاده به عنوان فشارسوئیچ طراحی ویژه
– دارای گواهینامه EC و مطابق با دستورالعمل تجهیزات گاز (90/396/EEC) و دستورالعمل ولتاژ پایین (2006/95/EC) همراه با استاندارد EN 1854

محدوده سوئیچینگ: 0.2 تا 50 میلی‌بار

دارای اتصال لوله‌ای و نقطه سوئیچینگ تنظیم شده در کارخانه

نسخه‌های موجود:
– فشارسوئیچ با کنتاکت‌های طلاکاری برای ولتاژهای زیر 24 ولت
– فشارسوئیچ با نقطه اتصال آزمایش
– کنتاکت NO (نرمال باز) یا کنتاکت تغییر حالت

پرشر سوئیچ گاز کروم شرودر هوا DL..K

این فشارسوئیچ هوا یا DL..K نیز برای کاربردهای صنعتی و تجاری طراحی شده است.

ویژگی‌های اصلی:
– سنسور دیافراگمی با میکروسوئیچ (نسخه‌های بدون سیلیکون موجود است)
– برای نظارت بر فشار مثبت، فشار منفی و فشار دیفرانسیلی هوا و گاز دودکش
– مناسب برای استفاده به عنوان فشارسوئیچ طراحی ویژه
– دارای گواهینامه EC و مطابق با دستورالعمل تجهیزات گاز (90/396/EEC) و دستورالعمل ولتاژ پایین (2006/95/EC) همراه با استاندارد EN 1854

محدوده سوئیچینگ: 0.2 تا 150 میلی‌بار

دارای اتصال لوله‌ای و چرخ دستی برای تنظیم نقطه سوئیچینگ

انواع اتصال الکتریکی:
– اتصال AMP پلاگ
– ترمینال با کابل گلند M16x1.5
– سوکت استاندارد

نسخه‌های موجود:
– فشارسوئیچ با کنتاکت‌های طلاکاری برای ولتاژهای زیر 24 ولت
– فشارسوئیچ با چراغ پایلوت
– فشارسوئیچ با نقطه اتصال آزمایش
– فشارسوئیچ با تنظیم خارجی

مشخصات فنی پرشر سوئیچ کروم شرودر

شرکت کروم شرودر (Kromschroeder) که با نام Elster Kromschroder نیز معروی است یکی از زیر مجموعه های شرکت هانیول (Honeywell) امریکا میباشد. این شرکت محصولات متعددی را در زمینه تجهیزات صنعتی شامل انواع تجهیزات ابزار دقیق و نظیر شیرآلات ابزار دقیقی، انواع سوئیچ های و کنترلر های فشار، تجهیزات ایمنی حرارتی و … تولید بازار می کند.

این پرشر سوئیچ دارای مدل های DG و DGM و DWR برای گازها و همچنین مدل های CPS و DL برای هوا میباشد.

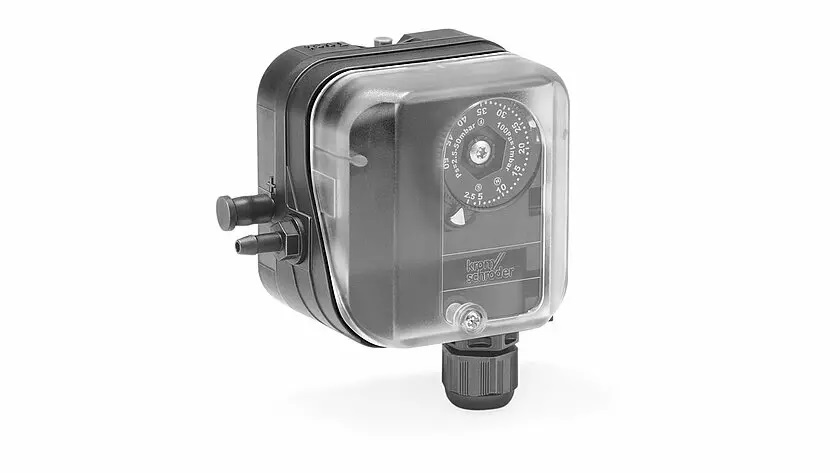

ویژگی های پرشر سوئیچ کروم شرودر

ویژگی های پرشر سوئیچ کروم شرودر

  • تنظیم ساده و آسان نقطه سوئیچینگ با عملگر دستی با قابلیت تنظیم نامحدود
  • قابلیت قطع کردن خط در فشارهای پائین برای گاز و هوا
  • برای کنترل و مانیتورینگ فشار گاز و هوا
  • قابل استفاده در لوله های دارای خطر انفجاری منطقه 2
  • قابلیت کار با انواع گازهای مختلف از جمله هوا و متان
  • دارای بدنه ای از جنس پلاستیک PBT تقویت شده با الیاف شیشه با مقاومت مکانیکی و حرارتی بالا
  • دارای تائیدیه های بین المللی
  • مطابق با استاندارد RoHS 2002/95/EC
  • مطابق با استاندارد GOST-R
  • آزمایش شده بر اساس استاندارد EN 1854 و کلاس S و دارای گواهینامه EC
  • گذراندن تست TÜV مطابق با استاندارد TRD 604
  • دارای تائیدیه های UL، FM و AGA
  • دارای گواهینامه های SIL، PL و CE
  • کیفیت بسیار بالا در مقایسه با مدل های مشابه
  • دارای درجه حفاظت IP 54 و IP 65
  • طراحی کاملا مهندسی شده و کامپکت

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات می باشد. انواع پرشر سوئیچ ها از برندهای مطرح از جمله پرشر سوئیچ کروم شرودر در انبار این شرکت موجود میباشد. برای استعلام قیمت ها و مشاوره فنی میتوانید با کارشناسان فنی و فروش ما در تماس باشید.
