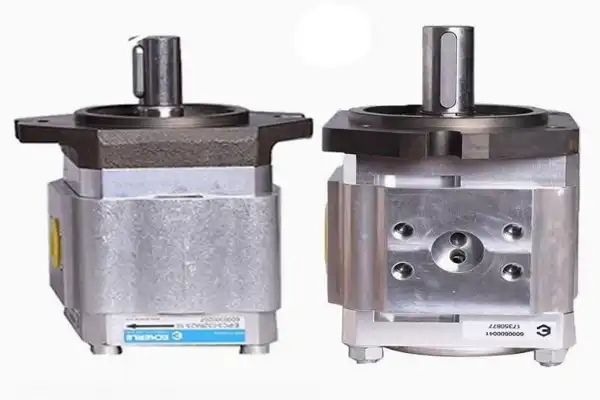

پمپ دنده داخلی Eckerle یکی از شناخته شده ترین پمپ های هیدرولیک ساخت آلمان است که برای انتقال روغن در سیستم های هیدرولیکی با فشار متوسط و بالا طراحی شده است. این پمپ ها به دلیل راندمان بالا، صدای کم و یکنواختی جریان خروجی در بسیاری از ماشینآلات صنعتی، تجهیزات قالب گیری، خطوط تولید و سیستم های هیدرولیک دقیق مورد استفاده قرار می گیرند.
برخلاف پمپ های دنده خارجی، در ساختار دنده داخلی یک چرخ دنده کوچک درون یک چرخ دنده بزرگ تر قرار می گیرد. این طراحی باعث کاهش تلاطم روغن، افت صدا و بهبود عملکرد پمپ در فشارهای بالا می شود. به همین دلیل بسیاری از سازندگان تجهیزات هیدرولیک برای کاربردهای حساس از پمپ های دنده داخلی استفاده می کنند.
اکرله طیف متنوعی از پمپ های دنده داخلی را با ظرفیت های مختلف تولید می کند تا بتوان برای سیستم های کوچک تا مدارهای صنعتی سنگین از آن ها استفاده کرد.
پمپ دنده داخلی Eckerle چگونه کار می کند؟
مبنای عملکرد این پمپ بر جابجایی مثبت است. با چرخش شافت، دنده داخلی و دنده خارجی شروع به حرکت می کنند و فضای بین دندانه ها در بخش مکش افزایش می یابد. در نتیجه روغن به داخل پمپ کشیده می شود.
سپس سیال در فضای میان دندانه ها و بدنه پمپ به سمت خروجی منتقل شده و با کاهش حجم محفظه ها در قسمت دهش، روغن تحت فشار وارد مدار هیدرولیک می شود.
در بسیاری از مدل های Eckerle از سیستم جبران لقی محوری و شعاعی استفاده شده است که باعث حفظ راندمان حجمی در طول زمان و کاهش نشتی داخلی می شود.

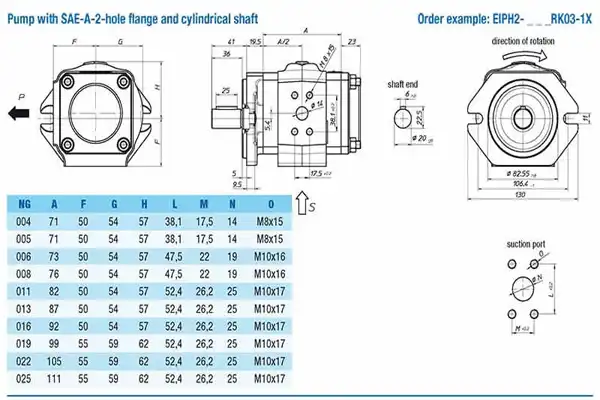

مشخصات فنی پمپ دنده داخلی Eckerle
مشخصات فنی بسته به سری انتخابی متفاوت است اما جدول زیر دید مناسبی از محدوده عملکرد این پمپ ها ارائه می دهد.
| سری پمپ | حجم جابجایی (cm³/rev) | فشار کاری مداوم (bar) | حداکثر فشار لحظهای (bar) | حداکثر دور (rpm) |
|---|---|---|---|---|
| EIPS1 | ۱.۶ تا ۵ | ۲۱۰ تا ۳۰۰ | ۲۲۰ تا ۳۲۰ | ۴۰۰۰ |
| EIPS2 | ۵.۴ تا ۲۴.۸ | ۲۵۰ | ۲۸۰ تا ۳۲۰ | ۴۲۰۰ |
| EIPC3 | ۲۰ تا ۶۵.۳ | ۲۵۰ | ۳۰۰ | ۳۹۰۰ |
| EIPC5 | ۴۰.۲ تا ۱۰۰.۵ | ۱۸۰ تا ۲۵۰ | ۳۲۰ | ۳۶۰۰ |
| EIPH2 | ۴.۲ تا ۲۴.۸ | ۲۵۰ تا ۳۳۰ | ۳۵۰ | ۴۲۰۰ |
| EIPH3 | ۱۴.۳ تا ۶۵.۳ | ۲۸۰ تا ۳۳۰ | ۳۵۰ | ۴۰۰۰ |
| EIPH5 | ۴۰.۲ تا ۱۰۰.۵ | ۲۸۰ تا ۳۰۰ | ۳۳۰ | ۳۶۰۰ |
| EIPH6 | ۴۰.۸ تا ۲۴۹.۹ | ۱۴۰ تا ۳۳۰ | ۳۴۰ | ۲۴۰۰ |
مزایای پمپ دنده داخلی Eckerle
+ صدای کاری پایین
یکی از مهم ترین ویژگی های این پمپ ها سطح صدای پایین آن هاست. طراحی دنده داخلی باعث می شود ضربان جریان روغن کمتر از بسیاری از پمپ های دنده ای متداول باشد.
+ راندمان حجمی بالا
استفاده از سیستم جبران لقی موجب می شود میزان نشتی داخلی کاهش پیدا کند و راندمان پمپ در طول زمان حفظ شود.
+ طول عمر مناسب
قطعات داخلی با دقت بالا ماشین کاری شده اند و در صورت استفاده از روغن مناسب می توانند ساعات کاری طولانی را بدون افت عملکرد تحمل کنند.
+ جریان یکنواخت تر
به دلیل کاهش پالس های فشار، عملکرد تجهیزات هیدرولیکی نرم تر خواهد بود و استهلاک سایر اجزای مدار نیز کاهش پیدا می کند.
+ قابلیت کار در فشارهای بالا
برخی مدل های سری EIPH قابلیت کار مداوم تا ۳۳۰ بار را دارند و برای مدارهای صنعتی سنگین مناسب هستند.
انواع پمپ هیدرولیک دنده داخلی Eckerle
اکرله محصولات خود را در چند خانواده اصلی عرضه می کند.
سری EIPS
این سری بیشتر برای ماشینآلات متحرک، تجهیزات کشاورزی و سیستم های هیدرولیک سبک طراحی شده است.
ویژگی های اصلی:
- ابعاد فشرده
- وزن کمتر
- قابلیت نصب آسان
- مناسب برای فشارهای متوسط
سری EIPC
سری EIPC برای کاربردهای صنعتی عمومی توسعه یافته و ترکیبی از ظرفیت بالا و عملکرد کم صدا را ارائه می دهد.
کاربردهای رایج:
- دستگاه های تزریق پلاستیک
- یونیت های هیدرولیک صنعتی
- خطوط تولید اتوماتیک
سری EIPH
پیشرفته ترین خانواده پمپ های دنده داخلی Eckerle محسوب می شود.
ویژگی های مهم:
- فشار کاری بسیار بالا
- راندمان عالی
- طول عمر زیاد
- مناسب برای سروو سیستم های هیدرولیکی
کاربردهای پمپ دنده داخلی Eckerle
به دلیل تنوع مدل ها، این پمپ ها در صنایع مختلف مورد استفاده قرار می گیرند.
صنایع پلاستیک و تزریق
در دستگاه های تزریق پلاستیک کنترل دقیق فشار و دبی اهمیت زیادی دارد. پمپ های دنده داخلی Eckerle به دلیل جریان یکنواخت گزینه مناسبی برای این تجهیزات هستند.
ماشینآلات پرس
در پرس های هیدرولیکی حفظ فشار پایدار اهمیت بالایی دارد و این پمپ ها عملکرد قابل قبولی در چنین شرایطی ارائه می کنند.
صنایع فولاد و فلزکاری
در خطوط شکل دهی، خم کاری و برش فلزات از یونیت های هیدرولیکی مجهز به پمپ های دنده داخلی استفاده می شود.
تجهیزات جابجایی مواد
انواع لیفتراک، بالابر و تجهیزات انتقال مواد از جمله کاربردهای رایج این پمپ ها هستند.
نیروگاه ها و صنایع انرژی
برخی مدل های فشار بالای EIPH در سیستم های کنترلی و واحدهای هیدرولیکی نیروگاهی نیز استفاده می شوند.
نکات مهم هنگام نصب پمپ دنده داخلی Eckerle
عملکرد صحیح پمپ دنده ای هیدرولیک تا حد زیادی به نحوه نصب وابسته است.
+ هم راستایی موتور و پمپ
عدم هم محوری می تواند موجب افزایش بار شعاعی روی یاتاقان ها و کاهش عمر مفید پمپ شود.
+ انتخاب صحیح لوله مکش
قطر نامناسب یا طول زیاد خط مکش ممکن است باعث افت فشار و ایجاد کاویتاسیون شود.
+ استفاده از فیلتر مناسب
آلودگی روغن یکی از مهم ترین عوامل خرابی پمپ های هیدرولیک است. نصب فیلتر با دقت مناسب ضروری است.
+ رعایت جهت چرخش
قبل از راه اندازی باید جهت گردش شافت با مشخصات درج شده روی پلاک پمپ تطابق داشته باشد.
+ هواگیری مدار
وجود هوا در مدار هیدرولیک می تواند باعث افزایش صدا، لرزش و افت عملکرد شود.
راه اندازی اولیه پمپ
پیش از قرار دادن پمپ در شرایط کاری کامل، بهتر است مراحل زیر انجام شود:
- مخزن را با روغن مناسب پر کنید.
- مسیر مکش را از روغن پر نمایید.
- اتصالات را از نظر نشتی بررسی کنید.
- پمپ را در فشار پایین راه اندازی نمایید.
- دمای روغن و میزان صدای پمپ را کنترل کنید.
- پس از اطمینان از عملکرد صحیح، فشار سیستم را به مقدار طراحی شده برسانید.
نکات نگهداری پمپ دنده داخلی Eckerle
نگهداری صحیح تأثیر مستقیمی بر طول عمر تجهیزات دارد.
- کنترل کیفیت روغن: به صورت دوره ای وضعیت آلودگی و ویسکوزیته روغن بررسی شود.
- تعویض فیلترها: فیلترهای کثیف باعث افزایش افت فشار و کاهش راندمان سیستم می شوند.
- پایش صدا و لرزش: افزایش ناگهانی صدا می تواند نشانه ورود هوا، کاویتاسیون یا فرسودگی قطعات داخلی باشد.
- کنترل دمای روغن: افزایش بیش از حد دما معمولاً نشانه وجود مشکل در مدار یا تنظیم نبودن شیرهای هیدرولیکی است.
- بازدید دوره ای اتصالات: نشتی روغن علاوه بر کاهش راندمان، احتمال ورود هوا به سیستم را نیز افزایش می دهد.
