پمپ دنده خارجی آرافن PLO یکی از پمپ های هیدرولیک ساخت ایران است که برای ایجاد جریان روغن در مدارهای هیدرولیکی با فشار متوسط طراحی شده است. این سری به دلیل ابعاد فشرده، ساختار ساده و قابلیت کارکرد در سرعت های مختلف، در تجهیزات صنعتی، ماشینآلات کشاورزی و سیستم های هیدرولیکی سبک و نیمه سنگین مورد استفاده قرار می گیرد. سری PLO در چندین حجم جابجایی تولید می شود تا بتوان متناسب با نیاز سیستم، دبی و فشار مورد نظر را تأمین کرد.
پمپ دنده خارجی آرافن PLO چیست؟
پمپ دنده خارجی PLO از نوع پمپ های جابجایی مثبت (Positive Displacement) است. در این پمپ دو چرخ دنده درگیر با یکدیگر داخل محفظه ای دقیق قرار گرفته اند. با چرخش محور، سیال هیدرولیک در فضای بین دندانه ها و بدنه پمپ به سمت خروجی منتقل می شود. این مکانیزم باعث می شود حجم مشخصی از روغن در هر دور گردش محور جابجا شود و دبی نسبتاً یکنواختی در مدار هیدرولیک ایجاد گردد. به همین دلیل این نوع پمپ ها برای تجهیزاتی که نیاز به تأمین پایدار روغن تحت فشار دارند، گزینه مناسبی محسوب می شوند.
نحوه عملکرد پمپ دنده خارجی PLO
فرآیند عملکرد این پمپ در چند مرحله انجام می شود:
- چرخش شافت، دنده محرک را به حرکت درمی آورد.
- دنده دوم نیز درگیر شده و همزمان می چرخد.
- در سمت ورودی، فضای خالی میان دندانه ها ایجاد می شود و روغن مکش می گردد.
- سیال در امتداد محیط داخلی پوسته جابجا می شود.
- در سمت خروجی، درگیری مجدد دنده ها باعث رانده شدن روغن به مدار هیدرولیک می شود.
سادگی این مکانیزم موجب شده است پمپ های دنده ای در مقایسه با بسیاری از پمپ های هیدرولیکی دیگر، هزینه نگهداری پایین تری داشته باشند.

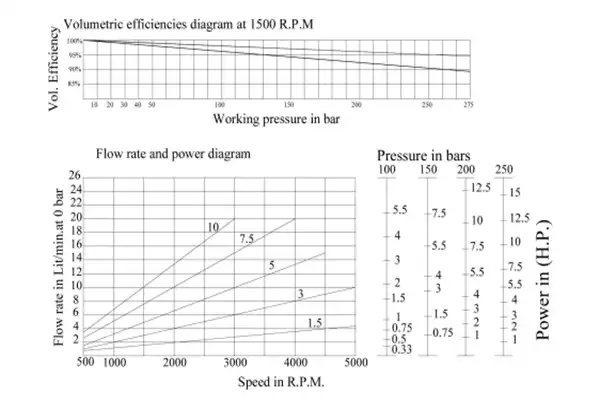

مشخصات فنی پمپ دنده خارجی آرافن PLO
جدول زیر مشخصات فنی مدل های متداول این سری را نشان می دهد.
| مدل | دبی در ۱۵۰۰ دور (لیتر بر دقیقه) | حجم جابجایی (cm³/rev) | فشار دائمکار (bar) | فشار لحظهای (bar) | حداکثر دور (rpm) |
|---|---|---|---|---|---|
| PLO 1 | ۱.۵ | ۱ | ۲۷۵ | ۳۰۰ | ۶۰۰۰ |
| PLO 2 | ۳ | ۲ | ۲۷۵ | ۳۰۰ | ۶۰۰۰ |
| PLO 3.3 | ۵ | ۳.۳ | ۲۵۰ | ۲۷۵ | ۵۰۰۰ |
| PLO 5 | ۷.۵ | ۵ | ۱۸۵ | ۲۰۰ | ۴۰۰۰ |
| PLO 6.6 | ۱۰ | ۶.۶ | ۱۳۵ | ۱۵۰ | ۳۰۰۰ |
کاربردهای پمپ دنده خارجی آرافن PLO
این پمپ برای تأمین جریان روغن در مدارهای هیدرولیکی مختلف مورد استفاده قرار می گیرد و در صنایع گوناگون کاربرد دارد.
ماشینآلات کشاورزی
در تجهیزاتی مانند:
- بذرکارها
- ادوات هیدرولیکی
- ماشینآلات برداشت
- سیستم های جک هیدرولیک
استفاده از سری PLO به دلیل ابعاد کوچک و نصب آسان رایج است.
ماشینآلات صنعتی
این پمپ در بسیاری از تجهیزات صنعتی سبک و نیمه سنگین کاربرد دارد، از جمله:
- پرس های هیدرولیک
- یونیت های هیدرولیک
- ماشینآلات بسته بندی
- تجهیزات انتقال مواد
تجهیزات متحرک
به دلیل وزن مناسب و ابعاد فشرده، در برخی ماشینآلات متحرک و سیستم های هیدرولیکی قابل حمل نیز استفاده می شود.
مزایای پمپ دنده خارجی آرافن PLO
انتخاب این سری می تواند مزایای متعددی برای بهره برداران ایجاد کند.
+ طراحی ساده و قابل اطمینان
تعداد قطعات متحرک محدود است و همین موضوع احتمال خرابی را کاهش می دهد.
+ ابعاد جمعوجور
فضای نصب کمی اشغال می کند و برای یونیت های کوچک گزینه مناسبی است.
+ قابلیت کار در دورهای بالا
برخی مدل های این سری امکان کارکرد تا ۶۰۰۰ دور بر دقیقه را دارند.
+ دسترسی آسان به قطعات
به دلیل تولید داخلی، تأمین قطعات و خدمات فنی نسبت به بسیاری از برندهای وارداتی ساده تر است.
+ راندمان مناسب در فشارهای متوسط
این پمپ برای مدارهایی که نیاز به فشارهای متوسط و دبی ثابت دارند عملکرد قابل قبولی ارائه می دهد.

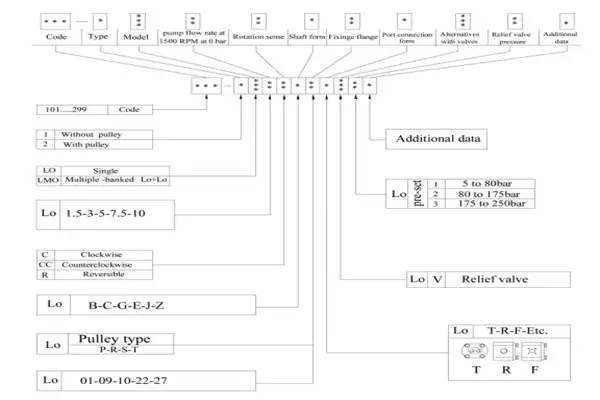

انواع پمپ دنده خارجی آرافن PLO
سری PLO بر اساس حجم جابجایی و میزان دبی خروجی در چند مدل مختلف تولید میشود.
+ مدل های کم دبی
شامل مدل های ۱ و ۲ سیسی که برای مدارهای کنترلی و تجهیزات کوچک مناسب هستند.
+ مدل های میان دبی
مدل های ۳.۳ و ۵ سیسی معمولاً در یونیت های هیدرولیک صنعتی کاربرد بیشتری دارند.
+ مدل های پرفلو
مدل ۶.۶ سیسی برای سیستم هایی که به دبی بالاتری نیاز دارند مورد استفاده قرار می گیرد.
نکات مهم هنگام نصب پمپ دنده خارجی PLO
عملکرد و طول عمر پمپ تا حد زیادی به نحوه نصب آن وابسته است.
- هم محوری دقیق شافت
عدم هم راستایی بین موتور و پمپ می تواند موجب ایجاد لرزش و آسیب به یاتاقان ها شود.
- انتخاب صحیح روغن
استفاده از روغن هیدرولیک با ویسکوزیته مناسب نقش مهمی در کاهش سایش قطعات داخلی دارد.
- جلوگیری از ورود هوا
وجود هوا در مدار می تواند باعث ایجاد کاویتاسیون و افت راندمان شود.
- رعایت قطر مناسب لوله مکش
کوچک بودن بیش از حد لوله ورودی باعث افت فشار و کاهش عملکرد پمپ خواهد شد.
- نصب فیلتر مناسب
استفاده از فیلتر با کیفیت از ورود ذرات آلاینده به مجموعه دنده ها جلوگیری می کند.
راه اندازی اولیه پمپ
پیش از بهره برداری مداوم، توصیه می شود مراحل زیر انجام شود:
- بررسی جهت چرخش شافت
- اطمینان از پر بودن مسیر مکش از روغن
- کنترل اتصالات و عدم نشتی
- هواگیری مدار هیدرولیک
- راه اندازی اولیه در فشار پایین
اجرای این موارد احتمال آسیب های اولیه به پمپ را کاهش می دهد.
نکات نگهداری پمپ دنده خارجی آرافن PLO
نگهداری صحیح می تواند عمر مفید پمپ را به شکل قابل توجهی افزایش دهد.
- تعویض دوره ای روغن
آلودگی روغن یکی از عوامل اصلی فرسودگی دنده ها و یاتاقان ها محسوب می شود.
- بررسی وضعیت فیلترها
فیلترهای اشباع شده موجب افت جریان و افزایش فشار در مدار خواهند شد.
- کنترل دمای کارکرد
افزایش غیرعادی دما می تواند نشانه وجود مشکل در مدار یا خود پمپ باشد.
- پایش صدا و لرزش
ایجاد صدای غیرمعمول معمولاً اولین نشانه خرابی داخلی یا ورود هوا به سیستم است.
- بررسی نشتی ها
بازدید دوره ای آب بندها و اتصالات از بروز افت فشار و هدررفت روغن جلوگیری می کند.
