آی تو پی پوزیشنر آرکا ARCA

پوزیشنر آرکا ARCA یکی از انواع پوزیشنر های بسیار پرمصرف در صنایع کنترلی و پنوماتیک محسوب میشود. این پوزیشنر در انواع مدل های پنوماتیک، الکتروپنوماتیک و هوشمند مناسب انواع اکچویتور و شیر های خطی و دورانی میباشد.

توضیحات

آی توپی پوزیشنر آرکا ARCA، یکی از انواع پوزیشنرهای بسیار پرمصرف در صنایع کنترلی و پنوماتیک محسوب می شود که جهت کنترل موقعیت شیرآلات از طریق تبدیل سیگنال دریافتی از کنترلر به سیگنال متناسب با آن به اکچویتور شیر به کار می رود.

پوزیشنر های آرکا ARCA از سیگنال‌ های پنوماتیکی تا الکتریکی و تمامی سیگنال‌ های فیلد (شامل Fieldbus، Profibus و HART) را پردازش می‌ کنند و تمام تأثیرات منفی روی آنها را جبران خواهند کرد. پوزیشنرهای آرکا این قابلیت را دارند که می توان تنظیمات را بر روی تمام پوزیشنرهای دیجیتال در محل سایت انجام داد.

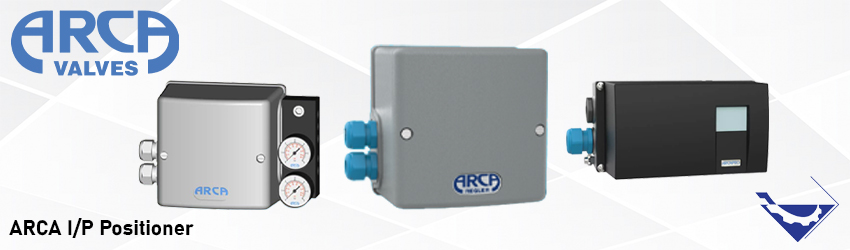

آی تو پی پوزیشنر آرکا

شرکت آرکا ARCA یکی از تولید کنندگان انواع شیرآلات صنعتی و کنترل ولو، انواع پوزیشنر و تجهیزات و اکسسوری شامل سلونوئید ولو، بوستر، رگولاتور و فیلتر هوا می باشد. پوزیشنرهای آرکا ARCA با وظایف کنترلی فرآیند سازگار می باشند.

این تجهیزات به عنوان یک رابط بین کنترلر و شیر کنترلی بوده و سیگنال های دریافتی از کنترلر را پردازش و آنها را به سطوح کاری مناسب برای شیر تبدیل و ارسال می کنند. در این مطلب به معرفی و بررسی انواع پوزیشنر های آرکا، مشخصات فنی و ویژگی های آنها می پردازیم.

انواع مدل های پوزیشنر آرکا ARCA

پوزیشنرهای آرکا در سه مدل پوزیشنر های آنالوگ (پنوماتیکی)، دیجیتال (الکتروپنوماتیکی) و اسمارت تولید می شوند. در ادامه انواع آی توپی پوزیشنر آرکا به شرح زیر است:

  • 1.پوزیشنر آنالوگ آرکا ARCATROL مدل 824
  • 2.پوزیشنر هوشمند آرکا AR­CAS­MART مدل 826
  • 3.پوزیشنر دیجیتال آرکا ARCAPRO مدل 827

پوزیشنر آنالوگ آرکا مدل ARCATROL 824

پوزیشنر ARCATROL نوع 824 طبق اصل مقایسه نیرو کار می کند. پوزیشنر آنالوگ دارای طراحی ماژولار است و میتوان آن را با ماژول های مختلف ترکیب کرد. این امر باعث می شود که به آسانی با وظایف خاص سازگار شود.

در این پوزیشنرها سیگنال استاندارد پنوماتیک صادر شده توسط یک کنترلر پنوماتیک یا توسط ماژول مبدل I/P داخلی، نیرویی را روی دیافراگم داخلی پوزیشنر ایجاد می کند که با نیروی فنر روی شفت فیدبک متعادل می شود. اختلاف نیرو حاصل شده، شیر پیستونی را به حرکت در می‌ آورد و اکچویتور به هوای ابزار دقیق یا اتمسفر متصل می شود. در نهایت حرکت شیر ​​را کنترل می کند.

با ماژول مبدل یا کانورتر I/p، سیگنال های الکتریکی ورودی 0/4 تا 20 میلی آمپر به سیگنال های استاندارد پنوماتیک 0.2 تا 1 بار برای کنترل پوزیشنر آنالوگ تبدیل می شوند.

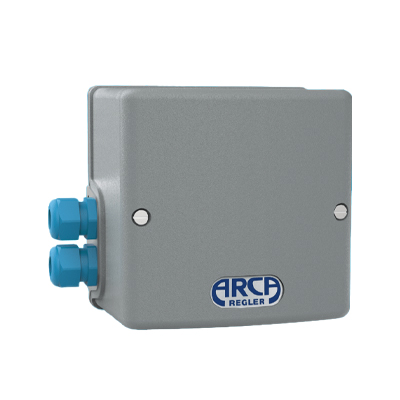

پوزیشنر آنالوگ آرکا مدل ARCATROL 824

دو سوئیچ القایی (Inductive Limit Switch) قابل تنظیم، فیدبک را از موقعیت های انتهایی به سیستم کنترل، به عنوان مثال به عنوان سیگنال NAMUR فعال می کنند. سپس پتانسیومتر فیدبک پیامی حاوی موقعیت واقعی برای ارزیابی در سیستم کنترل تولید می کند.

در جدول زیر برخی از مشخصات فنی پوزیشنر ARCATROL مدل 824 بیان می شود. جهت کسب اطلاعات دقیق و جزئی تر به کاتالوگ این محصول مراجعه نمایید.



مدل پوزیشنرARCATROL 824
نوع پوزیشنرپنوماتیکی و الکتروپنوماتیکی
مناسب اکچویتورخطی و روتاری
سیگنال ورودی0.2 تا 1 بار/ 4 تا 20 میلی آمپر و غیره
حرکت پوزیشنر یا lever stroke20 میلی متر یا کمتر/ زوایه چرخش 90 یا 60
خروجیسینگل و دابل اکت
بدنهآلومینیوم ریخته گری / پلاستیک
سیگنال فیدبک و لیمیت سوئیچبرخی مدلها ندارد/ برخی دارد
درجه حفاظت بدنهIP 54

مزایای پوزیشنر آنالوگ ARCATROL824

  • طراحی محکم
  • کمترین حساسیت به آلودگی و کثیفی
  • طراحی و ساختار ماژولار و منعطف
  • عمر طولانی

پوزیشنر هوشمند آرکا مدل ARCASMART 826

پوزیشنر اسمارت ARCASMART مدل 826، ARCA راه حل یکپارچه ای را در دنیای پوزیشنرهای دیجیتال ارائه می کند. در طول توسعه اهمیت ویژه ای به طراحی مطابق با نیازهای دیجیتال داده شده است.

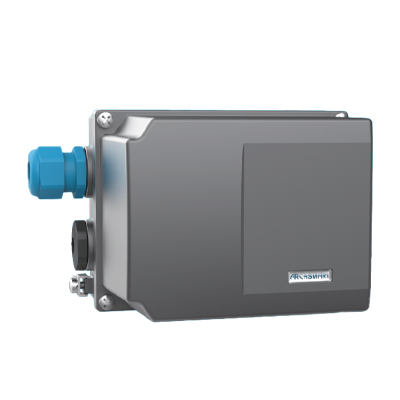

پوزیشنر هوشمند آرکا مدل ARCASMART 826

با استفاده از تجهیزات پنوماتیک با آخرین فناوری NCS، پوزیشنر دیجیتال ARCASMART در هر جایی که برای کاربردهای استاندارد نیاز به کنترل ساده، سریع و قابل اعتماد باشد به کار می رود. پوزیشنر هوشمند را میتوان به‌ صورت اختیاری با اهرم فیدبک ARCAPLUG® شرکت آرکا ARCA مجهز کرد.



مدل پوزیشنرARCASMART 826
نوع پوزیشنرالکتروپنوماتیکی
مناسب اکچویتورخطی و چرخشی
سیگنال ورودی4 تا 20 mA
بدنهآلومینیوم
سیگنال فیدبک و لیمیت سوئیچدارد
درجه حفاظت بدنهIP 66
فشار هوای تغذیه1.4 تا 7 بار
استاندارد ضد انفجار"Ex ia" و "Ex ec" و "Ex tb"

در جدول فوق برخی از مشخصات فنی پوزیشنر هوشمند آرکا مدل ARCASMART 826 قابل مشاهده است. مزایای این مدل پوزیشنر آرکا به شرح زیر می باشد:

  • 1.عملکرد کنترل عالی با تجهیزات پنوماتیک
  • 2.دارای ساختار محکم با بدنه آلومینیومی
  • 3.زمان های واکنش سریع برای عملگر های کوچک و بزرگ
  • 4.نمایش وضعیت شیر مطابق با استاندارد NE107

پوزیشنر دیجیتال آرکا مدل ARCAPRO 827

پوزیشنر ARCAPRO® با عملکردهای دیجیتال جامع خود پیشرفته است. این پوزیشنر دیجیتال با طیف گسترده ای از عملکردها، اثبات شده و قابل اعتماد، یک سیستم عیب یابی آنلاین با طیف وسیعی از پارامترها و عیب یابی همچنین یک نمایشگر تولید می شود.

دارای قابلیت سازگاری خودکار با شیر کنترل (جهت حرکت شیر برای باز و بسته شدن، محدوده حرکت استم) می باشند. همچنین پوزیشنر دیجیتال مدل ARCAPRO® را میتوان به صورت محلی یا از اتاق کنترل نظارت و کنترل کرد.

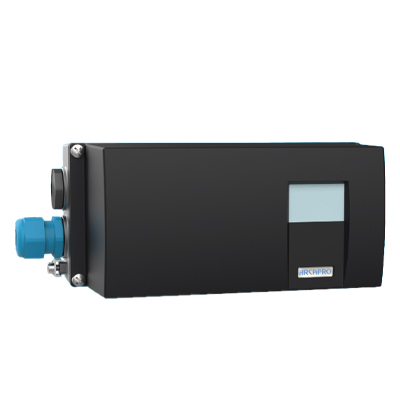

پوزیشنر دیجیتال آرکا مدل ARCAPRO 827

جدول زیر مشخصات فنی پوزیشنر دیجیتال آرکا مدل ARCAPRO 827 است. برای کسب اطلاعات فنی بیشتر جهت خرید این محصولات با کارشناسان فروش و فنی ما در ارتباط باشید.



مدل پوزیشنرARCAPRO 827
نوع پوزیشنرآی توپی پوزیشنر دیجیتال
مناسب اکچویتورخطی و روتاری
سینگل/دابل اکتهر دو
سیگنال ورودی4 تا 20 میلی آمپر هارت
حرکت پوزیشنر یا lever stroke3 تا 130 میلی متر/ 30 تا 100 درجه
بدنهآلومینیوم/ استنلس استیل
درجه حفاظتIP 66
پروتکل ارتباظیندارد/ هارت/ فیلدباس/ پروفیباس
استاندارد ضد انفجارندارد/ دارد

با توجه به رابط شیر، نصب کلاسیک مطابق با استاندارد IEC 60534 (NAMUR)، نصب مستقیم و یکپارچه پوزیشنر و نصب یکپارچه مطابق با استاندارد های VDI/VDE 3847 امکان پذیر است.

پروتکل های ارتباطی مدرن مانند HART، PROFIBUS یا Foundation Fieldbus این امکان را فراهم می کند. که تمام پارامترهای عملکردی و تشخیصی به سیستم های کنترل فرآیند منتقل و در آنجا ارزیابی شوند. برخی از مزایای این مدل پوزیشنر آرکا در موارد زیر بیان می شود:

  • 1.خودکار یا دستی، مقداردهی اولیه، پارامترسازی
  • 2.طراحی فشرده و ماژولار
  • 3. عمر طولانی و هزینه پایین
  • 4.تشخیص آنلاین توسعه یافته مطابق NE 129
  • دارای ماژول های اضافی با ویژگی های اضافی: ماژول خروجی آنالوگ، سوئیچ های حد القایی، سوئیچ های حد مکانیکی، ماژول داخلی NCS

استاندارد های نصب پوزیشنر های آرکا ARCA

نصب ساده و کلاسیک مطابق با استاندارد IEC 60534 (NAMUR) مبتنی بر رابط های مکانیکی مستقل از تولید کننده شیر روی بدنه اکچویتور و STEM می باشد. لازم به توضیح است که نصب مستقیم و یکپارچه پوزیشنر بسیار ساده تر، قوی تر و مقاوم تر در برابر لرزش ها خواهد بود که این امر تنها با دو پیچ روی بدنه اکچویتور محقق خواهد شد.

اهرم فیدبک در داخل بدنه قرار دارد و به همین جهت بهتر از نصب مطابق استاندارد IEC 60534 (NAMUR) محافظت می شود. با نصب مستقیم مطابق با استاندارد VDI/VDE 3847، رابط های مکانیکی استاندارد برای بدنه و استم اکچویتور مطابق با استاندارد IEC 60534 (NAMUR) انجام می شود.

در عین حال رابط اکچویتور یک رابط پنوماتیکی می باشد به طوری که فشار پنوماتیکی از طریق اکچویتور به همان روشی که در نصب مستقیم وجود دارد به داخل اکچویتور هدایت می شود. اهرم فیدبک ARCAPLUG® استم شیر را به شفت فیدبک در پوزیشنرها متصل می کند. در نتیجه شیرهای کنترلی آرکا از هیسترزیس، ارتعاشات قوی یا ضربه و در نتیجه سایش جلوگیری می کنند.

تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزاردقیق، شیرآلات کنترلی و اکچویتور در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی فرآیندهای مختلف انواع آی تو پی پوزیشنر آرکا ARCA را با بهترین کیفیت و قیمت مناسب ارائه می دهد.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت آی تو پی پوزیشنر آرکا ARCA با کارشناسان فروش ما تماس بگیرید.
