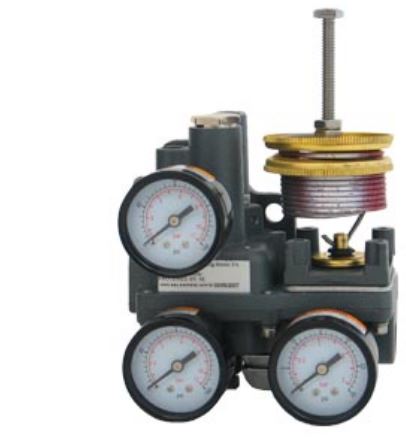

آی تو پی پوزیشنر زیمنس 74G

توضیحات

پوزیشنر زیمنس 74G یکی از تجهیزات کنترلی ابزار دقیق محسوب میشود. فرایندهای کنترل نیوماتیکی برای کنترل عملکرد شیرهای کنترلی توسط محرک های نیوماتیکی بکار می روند. در فرایندها تجهیزات مختلفی برای تامین هوای فشرده و تنظیم آن نظیر کمپرسور، رگولاتور، سلونوئید ولو، لاک آپ و پوزیشنر استفاده می شود.

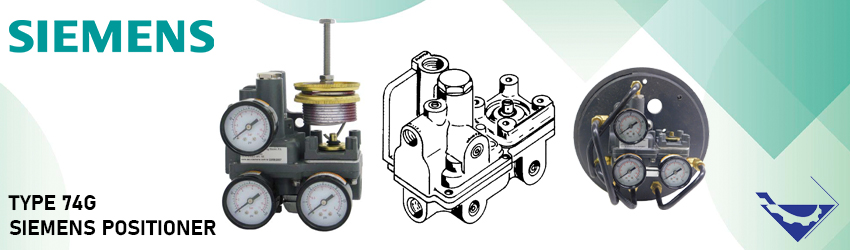

پوزیشنر زیمنس  74g
پوزیشنرها در مدارات نیوماتیکی وظیفه اصلاح موقعیت محرک های کنترل ولو ها را برعهده دارند. در این تجهیزات بر اساس فرمانی که برای میزان باز و یا بسته بودن کنترل ولو صادر می شود و میزان استروک (Stroke) در ولو، یک سیگنال اصلاح شده نیوماتیکی در یک بازه فشار از پوزیشنر خارج شده و به محرک نیوماتیکی وارد می شود.

قسمت اصلی پوزیشنرها مبدل است و کار تبدیل سیگنال در این قسمت انجام می شود. از پوزیشنرها همچنین میتوان یک سیگنال فیدبک دریافت کرد که وضعیت باز بودن شیر را نشان دهد.

بازه فشار سیگنال های نیوماتیکی پوزیشنر معمولا بین 3 تا 15 psig است که در 3 psig ولو کاملا کلوز و در 15 psig ولو کاملا باز میباشد و یا بالعکس.

پوزیشنرها دارای دو نوع P/P و I/P هستند. در نوع P/P سیگنال فرمان از نوع نیوماتیکی است و در نوع I/P از نوع الکتریکی (4 تا 20 mA) است.

همچنین براساس نوع محرک شیر کنترلی، پوزیشنر میتواند خطی یا دورانی باشد و میزان استروک را با واحد حرکت خطی و یا زاویه ای اندازه بگیرد. علاوه بر این پوزیشنرها می توانند دارای دو خروجی برای محرک singe-act و یا دابل اکت استفاده میشود.

در این مقاله مطلب قصد داریم پوزیشنر زیمنس مدل 74G را که یک پوزیشنر دورانی است معرفی و ویژگی های آن را بررسی کنیم. بر این اساس در ادامه به بررسی این مدل از پوزیشنرهای زیمنس می پردازیم.

پوزیشنر زیمنس مدل 74G

پوزیشنر زیمنس 74G یک پوزیشنر دو مرحله ای با پاسخ فرکانس بالا با ویژگی های  زیر است:

1. خروجی های دوگانه:
– این پوزیشنر دارای دو خروجی است که در حالی که یکی هوا را تأمین می‌کند، دیگری هوا را تخلیه می‌کند.
– این پیکربندی خروجی دوگانه نیروهای دیفرانسیلی قوی را فراهم می‌کند تا عملگر را به موقعیت مطلوب هدایت کند و آن را برای عملگرهای دابل اکتینگ بسیار مناسب می‌سازد.

2. پوزیشنر تک‌عملی یا سینگل اکت:
– مدل سری 74 همچنین می‌تواند به عنوان یک پوزیشنر تک‌عملی برای عملگرهای فنری و بارگذاری بافر استفاده شود.
– در این مورد، فقط یکی از خروجی‌های پوزیشنر استفاده می‌شود.

3. ترانسمیتر موقعیت شیر(مدل 74G):
– نسخه مدل 74G می‌تواند به عنوان یک ترانسمیتر موقعیت شیر استفاده شود و خروجی 3-15 پوند بر اینچ مربع را برای دامنه های حرکت ورودی از 1/4 اینچ تا 48 اینچ ارائه می‌دهد.
– برای این کاربرد ترانسمیتر موقعیت شیر ، یک محدود کننده پایدارساز به لوله‌های پوزیشنر اضافه می‌شود.
– مدل 74G معمولاً برای عملگرهای سیلندر با حجم محدود (به طور کلی 4 اینچ قطر داخلی و کوچکتر) استفاده می‌شود.

به طور خلاصه، پوزیشنر زیمنس 74G یک پوزیشنر دریچه قابل انعطاف با پاسخ فرکانس بالا است که می‌تواند برای کاربردهای دابل اکت و سینگل اکت پیکربندی شود. نسخه مدل 74G همچنین می‌تواند به عنوان یک ترانسمیتر موقعیت شیر برای عملگرهای سیلندر کوچک استفاده شود.

پوزیشنر زیمنس مدل 74G

مشخصات فنی پوزیشنر زیمنس مدل 74G

در این قسمت به بررسی برخی از ویژگی های پوزیشنر پنوماتیکی زیمنس مدل 74G می پردازیم:

دامنه های ورودی: این پوزیشنر قادر است در دامنه های ورودی متنوعی از 3-15 psi، 3-9 psi، 3-27 psi، 0-15 psi و 0-30 psi کار کند. همچنین قابلیت پشتیبانی از دامنه های تقسیم شده در این محدوده ها را دارد.

کورس شیر (valve stroke):
– دامنه فنر حرکت مستقیم: حداقل 1/4 اینچ و حداکثر 48 اینچ
– دامنه فنر چرخشی: 90 درجه چرخش در جهت عقربه های ساعت یا پادساعتگرد

فشار تأمین:
– حداقل: 3 psi بیشتر از فشار کامل عملگر مورد نیاز
– حداکثر: 150 psi

محدوده دمای محیطی:
– -40°C (-40°F) تا +82°C (+180°F)
– بهترین عملکرد در محدوده -40°C تا +80°C

مواد تشکیل دهنده: آلومینیوم، برنج، فولاد زنگ نزن و Buna-N

به طور کلی، پوزیشنر زیمنس 74G یک پوزیشنر بسیار قابل تنظیم و چندکاربردی است که می‌تواند نیازهای متنوعی از کاربردهای اتوماسیون شیرهای پنوماتیکی را برآورده کند. با ویژگی‌های ایمنی و کیفی مناسب، این پوزیشنر می‌تواند در شرایط دمایی و فشاری متنوع به طور موثر عمل کند.

آی توپی پوزیشنر زیمنس



تجهیز صنعت وارد کننده انواع پوزینشر های الکتروپنوماتیکی و پنوماتیکی، انواع رگلاتور هوا، لیمیت سوئیچ و سایر تجهیزات شیرآلات کنترلی میباشد. انواع کنترل ولو و تجهیزات از برند های فیشر، سامسون، ماسونیلان و … در انبار شرکت تجهیز صنعت موجود میباشد. برای اطلاعات بیشتر و مشاوره فنی با کارشناسان فروش ما در تماس باشید.
