پوزیشنر فیلدباس یوکوگاوا (Yokogawa Fieldbus Positioner)، یکی از انواع تجهیزات جانبی رایج در صنایع می باشد که وظیفه نظارت بر موقعیت شیرآلات کنترلی از طریق دریافت سیگنال ورودی دیجیتال از کنترلر و تبدیل آن به سیگنال پنوماتیکی مورد نیاز اکچویتور است.
پوزیشنرهای دیجیتال یوکوگاوا جهت کنترل فشار هوای ورودی به اکچویتورهای شیر کنترلی و برای کنترل دقیق حجم سیال عبوری از شیر تا رسیدن به نقطه مورد نظر به کار می روند. این تجهیزات دارای مبدل آی توپی کانورتر می باشند که سیگنال ورودی دیجیتالی فیلدباس را به سیگنال خروجی پنوماتیکی تبدیل می کند.
پوزیشنرهای یوکوگاوا در مواردی از قبیل فشار بالا، فاصله بیش از 150 فوت کنترلر با شیر کنترلی، جهت تقویت و تغییر نسبت به فرمان کنترلر و سرعت بخشیدن به عملکرد شیر کنترلی مورد استفاده قرار می گیرد. همچنین جهت اطلاع از میزان باز یا بسته بودن شیرآلات کنترلی به کار می روند.
شرکت یوکوگاوا (Yokogawa) یک شرکت جهانی پیشرو است که انواع تجهیزات پیشرفته اتوماسیون صنعتی و کنترلی را ارائه می دهد. یکی از محصولات این شرکت پوزیشنرهای فیلدباس می باشند که برای کنترل موقعیت شیرهای کنترلی در فرآیندهای صنعتی به کار می روند.
از مهمترین محصولات یوکوگاوا میتوان به فلومتر، ترانسمیتر اختلاف فشار، ترانسمیتر فشار و ترانسمیتر دما اشاره نمود. در ادامه به معرفی پوزیشنر فیلدباس یوکوگاوا مدل YVP110 خواهیم پرداخت.

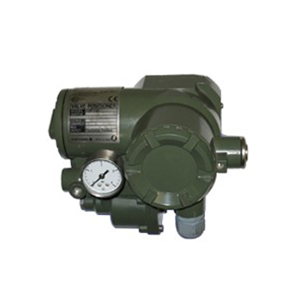

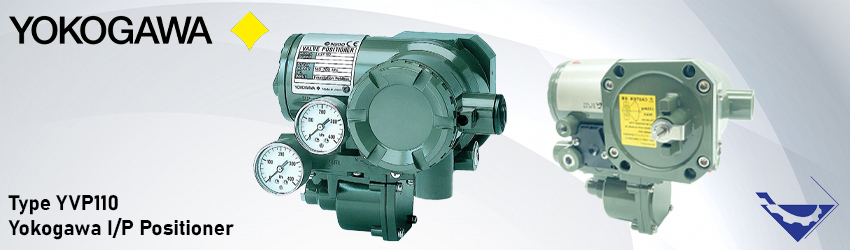

پوزیشنر فیلدباس یوکوگاوا مدل YVP110
پوزیشنر پیشرفته YVP110 یک دستگاه کنترل شیر دیجیتال است که اکچویتورهای پنوماتیکی شیر را در پاسخ به سیگنال دریافتی از یک سیستم کنترل فیلدباس (Fieldbus) کنترل می کند. این پوزیشنر با استفاده از یک سنسور موقعیت غیر تماسی و یک ماژول I/P کوچک جدید پیشرفته، قابلیت اطمینان بالایی را ارائه می دهد.
پوزیشنرهای YVP110 یک تجهیز همه کاره است که تاخیر انتقال سیگنال را به حداقل می رساند. همچنین ویژگی های شیر و زمان پاسخ را بهبود می بخشد و اثرات تغییر فشار جریان را کاهش می دهند. این سری از پوزیشنرهای یوکوگاوا برای شیرهای کنترلی خطی (Linear) و دورانی (Rotary) مناسب می باشند.
پوزیشنر فیلدباس یوکوگاوا YVP110 یک پوزیشنر شیر مطابق با استاندارد FOUNDATION™ Fieldbus است. علاوه بر این نرم افزار Valve Navi فرآیند راه اندازی، تنظیم و نگهداری پوزیشنرهای YVP110 را تا حد زیادی آسان می کند.
ویژگی های پوزیشنر فیلدباس یوکوگاوا مدل YVP110
در مقایسه با پوزیشنرهای مکانیکی آنالوگ معمولی، YVP110 عملکرد موقعیت یابی بهبود یافته را نشان می دهد که با تشخیص شیر و یک الگوریتم کنترل جبران غیرخطی به دست می آید. این ویژگی های پوزیشنر YVP110 علاوه بر قابلیت کنترل و نگهداری آسان به کاهش هزینه های فرآیندی کمک می کند.
پوزیشنر یوکوگاوا در حالت استاندارد گیج فشار ندارد ولی به صورت آپشنال می تواند دارای گیج فشار باشد. هیسترزیس پوزیشنر همراه با اکچویتور سینگل اکت 0.3% کل مقیاس قابل اندازه گیری و با اکچویتور دابل اکت 0.5% کل مقیاس است.
محدوده دمای پوزیشنر سینگل اکت از 40- تا 85+ درجه سانتیگراد (40- تا 185 فارنهایت) و با اکچویتور دابل اکت 40- تا 60 درجه سانتیگراد است.
در جدول زیر برخی از مهمترین مشخصات فنی پوزیشنر فیلدباس یوکوگاوا مدل YVP110 ذکر می شود. جهت کسب اطلاعات بیشتر به کاتالوگ این محصول مراجعه نمایید.
| مدل پوزیشنر | یوکوگاوا مدل YVP110 |
|---|---|
| نوع پوزیشنر | پوزیشنر دیجیتال |
| مناسب اکچویتور | خطی و چرخشی |
| سینگل/دابل اکت | هر دو |
| سیگنال ورودی | سیگنال دیجیتال فیلدباس |
| فشار هوا تغذیه | 140 تا 700 kPa (20 تا 100 psi) |
| حرکت پوزیشنر یا lever stroke | 5 تا 20 میلی متر/ 10 تا 100 میلی متر |
| پروتکل ارتباطی | FOUNDATION fieldbus |
| متریال بدنه | متریال آلومینیوم ریخته گری و متریال رنگ از رزین پلی اورتان و رنگ سبز (Munsell 0.6GY3.l / 2.0 یا معادل آن) |
| درجه حفاظت بدنه | IP65, NEMA4X |
| هیسترزیس | 0.3% span |
| ولتاژ تغذیه | 9 تا 32 ولت DC |
| اتصال الکتریکی | رزوه ای با سایز G 1/2, 1/2 NPT, M20 |
| وزن | تک عملکرد (Single Act) 2.4 کیلوگرم و دو عملکردی (Double Act) 2.8 کیلوگرم |
| حداکثر هوای مصرفی | 0.32 نیوتون متر مکعب بر ساعت |
| حداکثر ظرفیت خروجی | 6.6 نیوتون متر مکعب بر ساعت به ازای 140 کیلو پاسکال منبع تغذیه |
مزایای پوزیشنر فیلدباس یوکوگاوا مدل YVP110
پوزیشنر فیلدباس یوکوگاوا در طیف گسترده ای از صنایع فرآیندی برای کنترل موقعیت شیر و تامین هوای مورد نیاز اکچویتورها مورد استفاده قرار می گیرد. برخی از مزیت های این مدل پوزیشنر به شرح زیر است:
1.ساختار کوچک و وزن سبک
با کوچک کردن ماژول I/P و ادغام متراکم مدارهای الکترونیکی با استفاده از ASIC های اختصاصی، بلوک های سازنده YVP110 را به طور کامل کاهش یافت. این مزیت به بهبود ویژگی های مقاومت در برابر لرزش پوزیشنر نصب شده در محل کمک می کند ( 4 میلی متر در 5 تا 15 هرتز و به عنوان 2 Gs در 15 تا 2000 هرتز).
وزن پوزیشنر یوکوگاوا مدل YVP110 تنها 2.3 کیلوگرم است که در مارس 2001 سبک ترین پوزیشنر در مقایسه با نمونه های دیگر در جهان شناخته شده است.
2.سنسور قابل اعتماد و بدون تماس
این سنسور جابجایی به حذف عکس العمل و هیسترزیس هایی که با روش مبتنی بر کنتاکت معمولی امکان پذیر نبود، کمک کرد. بنابراین دقت پوزیشنر YVP110 را افزایش می دهد. علاوه بر این دوام بالا برای اقدامات تکراری و همچنین برای تغییرات مداوم در سطح ورودی تضمین می شود.
3.ماژول I/P
ماژول جدید I/P مینیاتوری دارای طراحی سبک وزن می باشد. زیرا وزن قطعات متحرک به 0.5 گرم کاهش یافته است. این طراحی قابلیت اطمینان را تا حدی تضمین می دهد که ماژول در یک دوره طولانی حتی تحت چنین اختلالات شدیدی مانند چرخه گرما یا ارتعاش، پایدار عمل می کند.
4.عملکردهای مختلف
پوزیشنر دیجیتال یوکوگاوا مدل YVP110 با انبوهی از عملکردها تولید می شود که هر پوزیشنر مکانیکی آنالوگ معمولی هرگز نمی‌تواند آنها را ارائه دهد. این عملکردها عبارتند از:
- مانیتور سیگنال باز شدن شیر
- مانیتور سیگنال فشار خروجی شیر (آپشنال)
- قابلیت تغییر مشخصات نرخ جریان (بهینه سازی افزایش فرآیند)
- عملکرد قطع Tight shut-off
- تنظیم خودکار (تنظیم خودکار پارامترهای zero , span و کنترل)
- ادغام پارامترهای وضعیت عملکرد شیر
5.بلوک عملکردی
بلوک های عملکردی پوزیشنر یوکوگاوا مدل YVP110 نظیر بلوک خروجی آنالوگ (AO)، بلوک PID (آپشنال) و بلوک ورودی گسسته (DI) (دو بلوک برای عملکرد سوئیچ محدود) می شود.
اگر این بلوک‌های عملکردی با یک بلوک هوش مصنوعی در سمت سنسور ترکیب شوند. پیکربندی یک حلقه کنترل بدون نیاز به هیچ کنترلی ممکن می شود. توجه داشته باشید که YVP110 اولین پوزیشنر در جهان بود که تست قابلیت همکاری ITK4.0 مطابق با آخرین استاندارد FOUNDATION™ Fieldbus را گذراند.
عوامل موثر بر قیمت پوزیشنر یوکوگاوا
پوزیشنرهای فیلدباس یوکوگاوا با توجه به اهمیت کنترل شیرآلات در صنایع مختلفی کاربرد دارند. عوامل متعددی بر قیمت پوزیشنرهای یوکوگاوا تاثیرگذار هستند که عبارتند از:
- پروتکل ارتباطی
- نوع اکچویتور (سیگل اکت یا دابل اکت)
- فشار منبع تغذیه پوزیشنر
- تاییدیه ضد انفجار (EX)
- خطی یا چرخشی بودن
- ویژگی های اضافی مانند سیگنال فیدبک، لیمیت سوئیچ و غیره
البته در نظر داشته باشید که تولید پوزیشنر فیلدباس یوکوگاوا متوقف شده و محصول جایگزین آن پوزیشنر فیلدباس میسونیلان است.
خرید پوزیشنر فیلدباس یوکوگاوا
پوزیشنر یوکوگاوا در واقع یک دستگاه کنترل موقعیت شیر است که به صورت مداوم وضعیت استم کنترل ولو را متناسب با سیگنال دریافتی از طرف سیستم فرمان یا اتاق کنترل مقایسه نموده تا به شرایط مورد نظر برسد.
در واقع تا زمانی که موقعیت استم شیر نسبت به سیگنال ورودی پوزیشنر یکسان نباشد فشار لازم به دیافراگم یا پیستون اکچویتور برای رسیدن به موقعیت مورد نظر تغییر خواهد کرد.
شرکت ژاپنی یوکوگاوا دارای بیش از 45 سال تجربه در توسعه، طراحی و ساخت انواع تجهیزات ابزار دقیق نظیر ترانسمیتر فشار ، فلومتر، پوزیشنر، ترانسمیتر سطح و بسیاری موارد دیگر است.
تجهیز صنعت یکی از بهترین تامین کنندگان و واردکنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ پوزیشنر یوکوگاوا را با بهترین قیمت و کیفیت به فروش می رساند.
جهت کسب اطلاعات بیشتر و استعلام قیمت پوزیشنر فیلدباس یوکوگاوا با کارشناسان فروش و فنی ما در تماس باشید.
