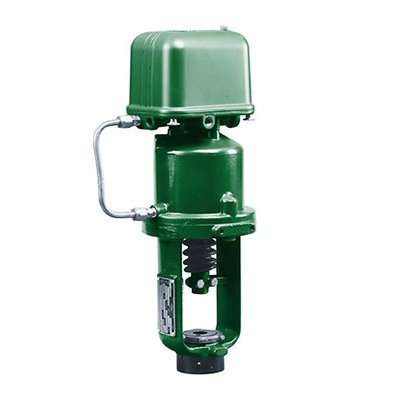

آی تو پی پوزیشنر پنوماتیکی فیشر 3570

توضیحات

آی تو پی پوزیشنر پنوماتیکی فیشر 3570، یکی از تجهیزات جانبی شیرآلات کنترلی محسوب می شود که جهت کنترل دقیق استم شیرهای کنترلی متناسب با سیگنال ورودی از یک دستگاه کنترل مورد استفاده قرار می گیرند.

این پوزیشنرها معمولاً با اکچویتور یا عملگرهای پیستونی پنوماتیکی به کار می روند. با این حال قابل استفاده با اکچویتور های دیافراگمی و سیلندری با طول حرکتی زیاد (Long-Strike) نیز می باشند.

پوزیشنرها با دریافت یک سیگنال ورودی از یک کنترلر مانند PLC یا پرشر ترانسمیتر و تبدیل آن به یک سیگنال مناسب برای اکچویتور و اصلاح موقعیت شیر در صورت وجود مغایرت با سیگنال دریافتی پوزیشنر باعث عملکرد هر چه دقیق تر شیرآلات کنترلی خواهند شد.

پوزیشنرهای پنوماتیکی (Pneumatic Positioners) با دریافت سیگنال نیوماتیکی استاندارد و تبدیل آن به مقدار متناسب برای موقعیت شیر و پوزیشنر های مدل الکترونیوماتیکی سیگنال ورودی از جنس سیگنال جریانی یا الکتریکی را دریافت کرده و آن را به سیگنال های نیوماتیکی 3 تا 15 psi یا 6 تا 30 psi تبدیل می کنند.

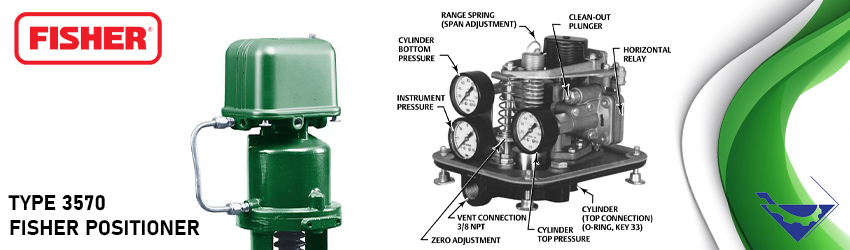

پوزیشنر پنوماتیکی فیشر 3570



شرکت فیشر FISHER آمریکا یکی از بزرگترین تولید کننده انواع کنترل ولو ها از نوع گلوب، انواع پوزیشنر های پیستونی و دیافراگمی و همچنین انواع رگولاتور و پوزیشنر است.

محصولات این شرکت امریکایی به دلیل کیفیت بسیار بالا و متریال مرغوب همچنین طول عمر بالا و دقت بسیار بالا، از محبوبیت بسیار بالایی در صنایع فرایندی به خصوص صنایع نفت و گاز برخوردار می باشند. در این مقاله هدف معرفی و بررسی ویژگی ها، انواع، مشخصات فنی و خرید پوزیشنر پنوماتیکی فیشر 3570 است.

انواع پوزیشنر پنوماتیکی فیشر 3570

ای توپی پوزیشنر پنوماتیکی 3570 در بالای سیلندر اکچویتور نصب می شود. همچنین فیدبک موقعیت استم اکچویتور از طریق گسترش فنر برد متصل به میله پیستون اکچویتور ارائه می شود. ای توپی پوزیشنر فیشر سری 3570 دارای مدلهایی به شرح زیر می باشد:

  • 1.پوزیشنر فیشر مدل 3570C
  • 2.پوزیشنر فیشر مدل 3570P
  • 3.پوزیشنر فیشر مدل 3570PC
  • 4. پوزیشنر فیشر مدل 3571
  • 5. پوزیشنر فیشر مدل 3572
  • 6.پوزیشنر فیشر مدل 3573
  • 7.پوزیشنر فیشر مدل 3576
  • 8.پوزیشنر فیشر مدل 3577

ویژگی های پوزیشنر پنوماتیکی فیشر 3570

پوزیشنر مدل 3570 قابل استفاده با اکچویتور های پیستونی فیشر مدل 470 و 480 است و این پوزیشنر شامل سه عدد گیج فشار 4 میلیمتری می باشد.

یکی از گیج ها برای نمایش سیگنال ورودی، یک گیج برای نمایش فشار قسمت بالایی سیلندر و یک گیج برای نمایش فشار قسمت پایینی سیلندر است. برخی دیگر از ویژگی های مهم این مدل پوزیشنر فیشر به شرح زیر است:

  • 1.پوزیشنر فیشر 3570 دقیقا در قسمت بالای اکچویتور پیستونی نصب می شود.
  • 2.ای توپی پوزیشنر 3570 می‌ تواند با فشار منبع 2.4 بار (35 psig) یا تا 10.3 بار (150 psig) کار کند.
  • 3.اکچویتورها دارای حداکثر ریتینگ travels تا 206 میلی متر (8.125 اینچ) می باشند.
  • 4.سیال مورد نیاز برای تامین فشار نیوماتیکی تغذیه پوزیشنر 3570 باید تمیز، خشک و غیر خورنده باشد. گاز طبیعی یا هوا بهترین سیالاتی هستند که برای تغذیه پوزیشنر باید مصرف شوند. همچنین رنج فشار تغذیه در حالت ماکزیمم 10.4bar و در حالت مینیمم 2.4bar بار باید باشد.
  • 5.سیگنال ورودی (input signal) پوزیشنر 0.2bar تا 1bar یا 0.4bar تا 2bar بار است. سیگنال خروجی از نوع سیگنال فشار نیوماتیکی متناسب برای حرکت دادن استم ولو و موقعیت گرفتن صحیح کنترل ولو می باشد.
  • 6.گیج های فشار یا مانومتر های به کار رفته در این پوزیشنر در اندازه صفحه 4 میلیمتری با کانکشن های “1/4 می باشند. که برای نمایش مقادیر فشار سیگنال ورودی، فشار بالایی سیلندر و فشار پایینی سیلندر مورد استفاده قرار می گیرند.

آی تو پی پوزیشنر پنوماتیکی فیشر 3570

مشخصات فنی آی تو پی پوزیشنر فیشر 3570

پوریشنر پنوماتیکی فیشر مدل 3570 یک پوزیشنر شیر محسوب میشود که یک سیگنال از کنترلر نیوماتیکی دریافت می کند. در نهایت متناسب با سیگنال دریافتی، یک پوزیشن مناسب به کنترل ولو خواهد داد. رنج سیگنال ورودی از 3psig-15psig یا 6psig-30psig یا هر سیگنال نیوماتیکی دیگری قابل تغییر خواهد بود.

پوزیشنر پنوماتیکی فیشر 3570 در مدل های مختلفی نظیر 3570C, 3570P, 3570PC و 3571 سایر مدل های این خانواده از پوزیشنر فیشر تولید می شود. برخی از مشخصات فنی مهم جهت خرید این تجهیز در جدول زیر بیان می شود جهت کسب اطلاعات دقیقتر به کاتالوگ پوزیشنر پنوماتیکی فیشر 3570 مراجعه نمایید.



مدل ای توپی پوزیشنرفیشر 3570
نوع پوزیشنرای توپی پوزیشنر پنوماتیکی
سیگنال ورودی0.2 تا 1 بار / 0.4 تا 2 بار
فشار هوا تغذیه2.4 تا 10.4 بار
سیگنال خروجیپنوماتیکی
استاندارد ضد انفجارATEX, CUTR, PED
حداکثر فشار خروجی150 psi

خرید آی تو پی پوزیشنر پنوماتیکی فیشر 3570

پوزیشنر فیشر 3570 نوعی آی توپی پوزیشنر پنوماتیکی است که برای ارائه کنترل دقیق و مطمئن موقعیت شیر در کاربردهای فرآیند صنعتی طراحی شده است. هنگام خرید این محصول پارامترهای متعددی نظیر سیگنال ورودی، خروجی، فشار هوای تغذیه، متریال بدنه، سینگل یا دابل اکت، حرکت خطی یا چرخشی و بسیاری موارد دیگر باید در نظر کرفته شود.

تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع کنترل ولو و تجهیزات کنترلی شامل انواع پوزیشنر، رگلاتور هوا، لیمیت سوئیچ، شیر برقی و سایر تجهیزات جانبی شیرآلات کنترلی و پایپینگی است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع پوزیشنر فیشر 3570 را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت آی تو پی پوزیشنر پنوماتیکی فیشر 3570 با کارشناسان فنی و فروش ما در تماس باشید.
