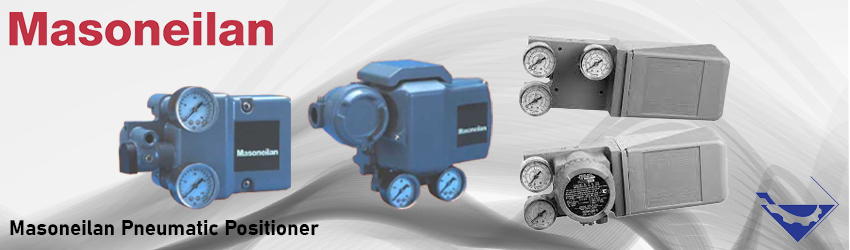

در این مطلب به تحلیل و بررسی مشخصات پوزیشنر پنوماتیکی ماسونیلان مدل 4200 میپردازیم. در این راستا بهتر است که ابتدا پوزیشنر بطور کلی معرفی گردد.
پوزیشنر چیست؟
پوزیشنرها تجهیزاتی هستند که برای عملگرهای پنوماتیکی بکار میروند. این عملگرها برای گرفتن سیگنال ورودی از یک کنترلر فرآیند و تبدیل آن به حرکت در شیر، به یک پوزیشنر نیاز دارند.
عملکرد پوزیشنرها بطور کلی به این صورت است که یک ورودی کنترلی را میگیرند و متناسب با آن یک خروجی صحیح برای موقعیت دهی شیر میدهند. پوزیشنرها بیشتر در سه پیکربندی موجود هستند
1. پنوماتیک: در این نوع پوزیشنر سیگنال ورودی از نوع پنوماتیک (معمولا 3-15psig) است که پوزیشنر این سیگنال را به یک سیگنال صحیح 3-15psig تبدیل میکند.
2. I/P آنالوگ: این پوزیشنر همان عملکرد فوق را انجام می دهد، اما تفاوت آن این است که سیگنال ورودی آن به جای هوا جریان الکتریکی (معمولاً 4-20 میلی آمپر) است.
3. دیجیتال: اگرچه این پوزیشنر بسیار شبیه I/P آنالوگ است که در بالا تعریف شد، اما تفاوت آن در این است که تبدیل سیگنال الکترونیکی به جای آنالوگ، دیجیتال است. محصولات دیجیتال سه دسته را شامل می شوند:
1. ارتباط دیجیتال: یک سیگنال جریان (4 تا 20 میلی آمپر) به پوزیشنر ارسال می شود که هم برق الکترونیک را تامین می کند و هم خروجی را کنترل می کند.
2. هارت: مانند همان ارتباطی دیجیتال است، اما همچنین قادر به برقراری ارتباط دیجیتال دو طرفه از طریق همان سیم هایی است که برای سیگنال آنالوگ بکار میرود.
3. فیلدباس: در این نوع ارتباط پوزیشنر سیگنال‌های دیجیتال را دریافت میکند و شیر را با استفاده از مدارهای الکترونیکی دیجیتالی که به اجزای مکانیکی کوپل هستند، موقعیت دهی میکنند.
اکنون که تا حدودی با عملکرد انواع پوزیشنر آشنا شدیم بهتر است تا مشخصات یکی از محصولات برند ماسونیلان با نام پوزیشنر پنوماتیکی ماسونیلان مدل 4200 را بررسی کنیم.
مشخصات پوزیشنر پنوماتیکی ماسونیلان مدل 4200
این محصول براساس ورودی خود به دو مدل 4200 و 4200E تقسیم بندی میشوند. این دو مدل به ترتیب دارای ورودی پنوماتیکی (20～100 kPa) و الکتریکی (4～20mA) هستند.
مشخصات مدل 4200
عملکرد:
مستقیم؛ با افزایش ورودی، خروجی افزایش میابد.
معکوس؛ با افزایش سیگنال ورودی سیگنال خروجی کاهش میابد.
نمودار مشخصه cam: خطی
سیگنال ورودی: 20～100 kPa
ورودی تغذیه: 140～700 kPa
اتصالات: Rc1/4, NPT1/4
متریال بدنه: Die-cast Aluminum
وزن: 1.3 Kg
مشخصات عملکردی مدل 4200
حالت Single acting:
- خطی بودن: ±1.5% F.S
- هیسترزیس: 1.0% F.S
- تکرار پذیری: 0.3% F.S
- سنسیویتی: 0.2% F.S
حالت Double acting:
- خطی بودن: ±2.0% F.S
- هیسترزیس: 1.5% F.S
- تکرار پذیری: 0.5% F.S
- سنسیویتی: 0.5% F.S
پوزیشنر پنوماتیکی فیشر مدل 3610JP یکی دیگر از انواع پوزیشنر های پنوماتیکی به شمار می رود.
اصل عملکرد پوزیشنر پنوماتیکی ماسونیلان مدل 4200
اصل عملکرد این نوع از رگولاتورها به شرح زیر است:
در نوع تک عملکرد (Single Acting Type):
1. وقتی سیگنال ورودی به محفظه ورودی (1a) اعمال می‌شود، فلاپر (3) در جهت فلش A به دور صفحه محور فنر (2) می‌چرخد.
2. در نتیجه این حرکت، فلاپر (3) از نازل (4) فاصله می‌گیرد، فشار در محفظه (5) کاهش می‌یابد و این موجب از دست دادن تعادل با فشار محفظه (6) می‌شود.
3. در نتیجه، سوپاپ پایلوت (8a) باز شده و فشار خروجی به محرک (14) اعمال می‌شود.
در نوع دو عملکرد (Double Acting Type):
1. سوپاپ پایلوت (8a) باز شده و فشار خروجی به محفظه بالایی (14a) محرک (14) اعمال می‌شود.
2. همزمان، سوپاپ پایلوت (8b) بسته مانده و محفظه پایینی (14b) تخلیه می‌شود.
3. در نتیجه این عملکرد، پیستون محرک (15) به سمت پایین حرکت میکند.
4. این حرکت به اهرم‌های بازخورد A (16) و B (17)، کام (18)، بازوی صفر (20) و بازوی محدوده (21) منتقل شده و فنر بازخورد (12) کشیده می‌شود تا تعادل بین نیروی خروجی و نیروی فنر برقرار شود.
5. در نتیجه، تغییر در موقعیت پیستون محرک (15) متناسب با سیگنال ورودی به دست می‌آید.
مشخصات مدل 4200E
نمودار مشخصه cam: خطی
سیگنال ورودی: 4～20mA
مقاومت نامی ورودی: 250Ω
سیگنال تغذیه: 130～700kPa
اتصالات: Rc1/4,NPT1/4
استانداردهای محفظه: ضد انفجاری Explosion proof (JIS Exd ⅡBT)
استاندارد نفوذ: Enclosure rating (IP65)
متریال بدنه: Die-cast Aluminum
وزن: 2.2kg
مشخصات عملکردی مدل 4200E
حالت Single acting:
- خطی بودن: ±1.5% F.S
- هیسترزیس: 1.0% F.S
- تکرار پذیری: 0.3% F.S
- سنسیویتی: 0.2% F.S
حالت Double acting:
- خطی بودن: ±2.0% F.S
- هیسترزیس: 1.5% F.S
- تکرار پذیری: 0.5% F.S
- سنسیویتی: 0.5% F.S
اصل عملکرد پوزیشنر پنوماتیکی ماسونیلان مدل 4200E
در مورد نوع تک عملکرد (Single Acting Type):
1. وقتی جریان ورودی به موتور گشتاور (1) اعمال می‌شود، آرماتور (2) در جهت فلش A به دور فنر (3) می‌چرخد.
2. در نتیجه این حرکت، فلاپر (5) از نازل (4) فاصله می‌گیرد و باعث می‌شود فشار در محفظه (10) کاهش یابد و با فشار محفظه (9) تعادل را از دست بدهد.
3. این باعث می‌شود که سوپاپ پایلوت (13a) توسط سوپاپ رله (11) باز شود و فشار خروجی به محرک (15) اعمال شود.
در مورد نوع دو عملکرد (Double Acting Type):
1. سوپاپ رله (11) سوپاپ پایلوت (13a) را باز میکند و فشار خروجی را به محفظه بالایی (15a) محرک (15) اعمال میکند.
2. در همان حال، سوپاپ پایلوت (13b) بسته باقی می‌ماند و محفظه پایینی (15b) از فشار تخلیه می‌شود.
3. در نتیجه این عملکرد، پیستون محرک (16) به سمت پایین حرکت میکند.
4. این حرکت به اهرم‌های بازخورد A (17) و B (18)، کام (19)، بازوی صفر (24) و بازوی محدوده (21) منتقل می‌شود و باعث کشیده شدن فنر بازخورد (6) می‌شود تا تعادل بین نیروی فنر و جاذبه موتور گشتاور (1) برقرار شود.
5. در نتیجه، تغییر در موقعیت پیستون محرک (16) متناسب با جریان ورودی به دست می‌آید.
