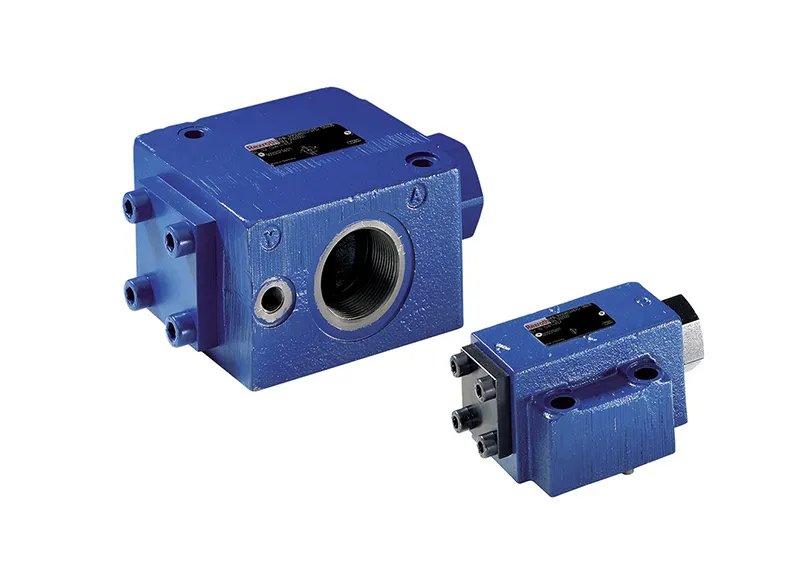

چک ولو هیدرولیک رکسروت (Rexroth Hydraulic Check Valve) یا شیر یکطرفه هیدرولیک رکسروت، از مهمترین تجهیزات کنترلی در مدارهای هیدرولیک صنعتی است که وظیفه دارد جریان روغن را تنها در یک جهت عبور داده و از بازگشت ناخواسته آن جلوگیری کند. این شیرها با طراحی دقیق و کیفیت ساخت بالای شرکت Bosch Rexroth، نقش مهمی در حفظ فشار مدار، جلوگیری از تخلیه ناگهانی عملگرها و افزایش ایمنی سیستمهای هیدرولیک ایفا میکنند و در صنایع مختلف بهعنوان یکی از اجزای کلیدی مدار شناخته میشوند.
در سیستمهای هیدرولیکی مدرن، پایداری فشار، کنترل مطمئن حرکت عملگرها و جلوگیری از افت راندمان اهمیت بسیار زیادی دارد. به همین دلیل، چک ولوهای رکسروت در مدلها و ساختارهای مختلف از جمله شیرهای یکطرفه استاندارد، چک ولوهای پیلوتدار و مدلهای مدولار طراحی شدهاند تا متناسب با نیاز هر مدار، عملکردی سریع، دقیق و قابل اعتماد ارائه دهند. استفاده از این تجهیزات علاوه بر افزایش طول عمر سیستم، موجب بهبود بهرهوری، کاهش استهلاک قطعات و ارتقای ایمنی تجهیزات صنعتی میشود.
نقش چک ولو هیدرولیک رکسروت در صنعت
شیر یکطرفه هیدرولیک رکسروت تنها یک چکولو برای جلوگیری از برگشت جریان نیست، بلکه یکی از اجزای مؤثر در بهینهسازی عملکرد مدارهای هیدرولیک بهشمار میرود. این تجهیز با کنترل دقیق مسیر حرکت سیال، شرایطی را فراهم میکند که فشار موردنیاز در بخشهای مختلف سیستم حفظ شده و حرکت سیلندرها و موتورهای هیدرولیکی با پایداری بیشتری انجام شود. نتیجهی این عملکرد، کاهش نوسانات فشار، افزایش دقت کنترل و عملکرد روانتر تجهیزات در فرآیندهای صنعتی است.
در بسیاری از ماشینآلات صنعتی، از پرسهای هیدرولیک و ماشینآلات تزریق گرفته تا تجهیزات راهسازی، جرثقیلها و خطوط تولید خودکار، استفاده از چک ولوهای رکسروت موجب افزایش قابلیت اطمینان سیستم و کاهش احتمال بروز خطاهای ناشی از برگشت روغن میشود. طراحی مهندسیشده، آببندی مناسب، افت فشار کم و امکان استفاده در فشارهای کاری بالا باعث شده است این شیرها به یکی از گزینههای استاندارد در صنایع مختلف تبدیل شوند و نقش مهمی در افزایش راندمان، کاهش هزینههای نگهداری و حفظ کیفیت فرآیندهای هیدرولیکی ایفا کنند.
اجزای چک ولو هیدرولیک رکسروت
چک ولوهای هیدرولیک رکسروت با وجود ساختار نسبتاً ساده، از قطعاتی تشکیل شدهاند که هر یک نقش مهمی در کنترل جریان، آببندی و افزایش طول عمر شیر دارند. کیفیت ساخت این اجزا تأثیر مستقیمی بر عملکرد، سرعت پاسخ و قابلیت اطمینان شیر خواهد داشت.
بدنه شیر (Valve Body)
بدنه اصلی معمولاً از فولاد با استحکام بالا ساخته میشود و محل قرارگیری تمامی اجزای داخلی است. این بخش علاوه بر تحمل فشارهای زیاد، مسیرهای عبور روغن و محل اتصال شیر به مدار هیدرولیک را نیز در خود جای داده است.
پاپت (Poppet)
پاپت مهمترین بخش عملکردی شیر است که با قرار گرفتن روی نشیمنگاه، مسیر جریان را مسدود میکند و با جابهجایی در اثر فشار روغن، امکان عبور سیال را فراهم میسازد. در برخی طراحیها بهجای پاپت از ساچمه استفاده میشود.
نشیمنگاه (Valve Seat)
نشیمنگاه سطحی کاملاً ماشینکاری شده است که پاپت روی آن قرار میگیرد. دقت بالای این قطعه باعث آببندی مناسب شیر و جلوگیری از نشتی داخلی حتی در فشارهای بالا میشود.
فنر (Compression Spring)
فنر در زمان کاهش یا قطع فشار ورودی، پاپت را به موقعیت اولیه بازمیگرداند و مسیر جریان را میبندد. مشخصات فنر در تعیین فشار باز شدن (Cracking Pressure) شیر نقش مهمی دارد.
اسپول یا پیستون پیلوت (Pilot Piston/Spool)
این قطعه تنها در چک ولوهای پیلوتدار وجود دارد. با اعمال فشار به مدار پیلوت، اسپول یا پیستون حرکت کرده و پاپت را از روی نشیمنگاه بلند میکند تا امکان عبور روغن در جهت معکوس نیز فراهم شود.
پورتهای ورودی و خروجی (In/Out Ports)
این پورتها محل ورود و خروج روغن هستند و بسته به نوع شیر، بهصورت رزوهای، فلنجی یا مدولار طراحی میشوند. در مدلهای پیلوتدار، علاوه بر این پورتها، یک یا چند پورت پیلوت نیز برای کنترل عملکرد شیر در نظر گرفته شده است.
آببندها (Seals)
اورینگها و سایر المانهای آببندی از نشت روغن به بیرون جلوگیری کرده و عملکرد مطمئن شیر را در شرایط کاری مختلف تضمین میکنند. جنس این آببندها معمولاً از NBR یا FKM انتخاب میشود تا با دما و نوع سیال سازگاری مناسبی داشته باشند.
شیوه عملکرد چک ولو هیدرولیک رکسروت
عملکرد چک ولو هیدرولیک رکسروت بر پایهی اختلاف فشار میان ورودی و خروجی شیر است. فرآیندی که بدون نیاز به فرمان الکتریکی یا مکانیکی انجام و تنها با تغییر فشار سیال، مسیر عبور روغن باز یا بسته میشود.
۱. ورود سیال به شیر
با ورود روغن از سمت ورودی، فشار سیال به عضو آببندی (پاپت یا ساچمه) وارد میشود. اگر این فشار از نیروی فنر و فشار سمت خروجی بیشتر باشد، شیر آماده باز شدن خواهد بود.
۲. باز شدن مسیر جریان
پس از غلبه فشار ورودی بر نیروی فنر، پاپت از روی نشیمنگاه فاصله میگیرد و مسیر عبور روغن باز میشود. در این حالت، سیال با حداقل افت فشار از داخل شیر عبور میکند.
۳. عبور روغن در یک جهت
با باز ماندن شیر، روغن تنها در جهت تعیینشده جریان پیدا میکند و انرژی هیدرولیکی بدون ایجاد جریان معکوس به عملگر یا بخش موردنظر سیستم منتقل میشود.
۴. جلوگیری از جریان برگشتی
هرگاه فشار سمت خروجی از فشار ورودی بیشتر شود یا جریان تمایل به بازگشت داشته باشد، نیروی فنر به همراه فشار برگشتی، پاپت را روی نشیمنگاه قرار میدهد و مسیر عبور روغن کاملاً مسدود میشود. این ویژگی از خالی شدن سیلندرها، افت فشار مدار و حرکت ناخواسته عملگرها جلوگیری میکند.
۵. عملکرد در مدلهای پیلوتدار
در چک ولوهای پیلوتی رکسروت مانند سریهای Z2S، SV و SL، علاوه بر عملکرد معمول شیر یکطرفه، یک مدار پیلوت نیز وجود دارد. با اعمال فشار به پورت پیلوت، پاپت بهصورت کنترلشده از روی نشیمنگاه بلند شده و امکان عبور روغن در جهت معکوس نیز فراهم میشود. این قابلیت در مدارهایی که نیاز به قفل کردن بار و آزادسازی کنترلشده آن دارند، اهمیت زیادی دارد.
انواع چک ولو هیدرولیک رکسروت
شرکت Bosch Rexroth چک ولوهای هیدرولیک را در خانوادههای مختلف تولید میکند که از نظر ساختار، محل نصب و نحوه کنترل جریان برگشتی با یکدیگر تفاوت دارند. مهمترین آنها به شرح زیر است.
استاندارد (Standard)
چک ولوهای استاندارد سادهترین نوع شیرهای یکطرفهی رکسروت هستند که بدون نیاز به فرمان خارجی، تنها با اختلاف فشار باز و بسته میشوند. این شیرها برای جلوگیری از برگشت جریان و حفظ جهت حرکت روغن در انواع مدارهای هیدرولیکی به کار میروند و در نسخههای رزوهای، بلوکی و کارتریجی عرضه میشوند.

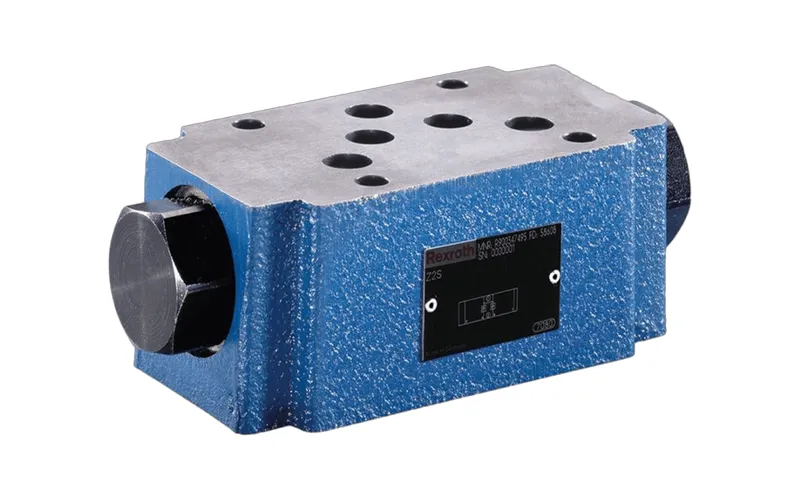

پیلوتدار مدولار (Z2S)
سری Z2S از نوع مدولار (Sandwich Plate) بوده و بین شیر کنترل جهت و زیرصفحه نصب میشود. این شیر پیلوت داخلی دارد و در حالت عادی از برگشت جریان جلوگیری میکند، اما با اعمال فشار پیلوت، امکان عبور روغن در جهت معکوس را فراهم میسازد.
طراحی دو مرحلهای باعث باز شدن تدریجی شیر و کاهش شوک هیدرولیکی میشود؛ به همین دلیل، Z2S گزینهای مناسب برای قفل کردن سیلندرها و حفظ موقعیت بار است.

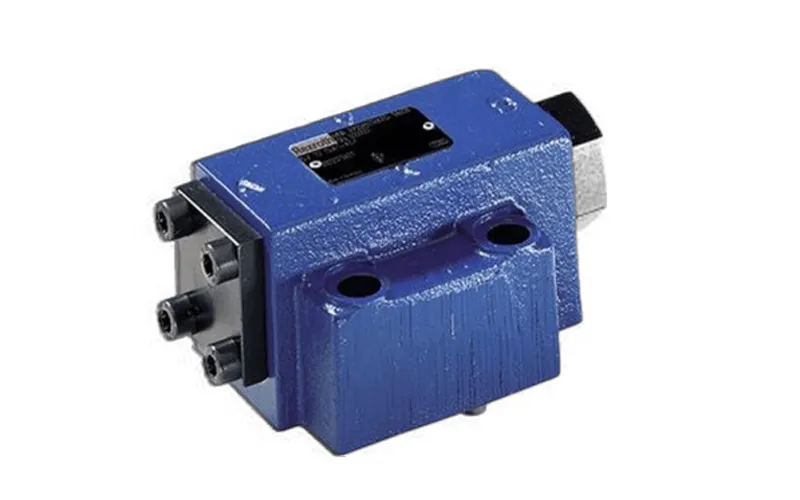

پیلوتدار SV
چک ولو SV یک شیر یکطرفه پیلوتدار سرراهی است که از طریق پورت X کنترل میشود. این شیر در حالت عادی مسیر برگشت را مسدود کرده و با دریافت فشار پیلوت، امکان جریان معکوس را فراهم میکند. این سری بیشتر در مدارهایی استفاده میشود که باید بار یا عملگر تا زمان دریافت فرمان هیدرولیکی در موقعیت خود ثابت بماند.

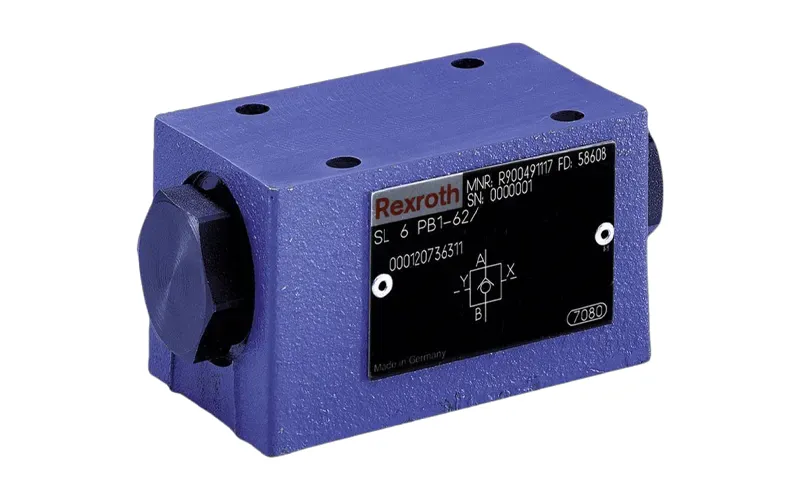

پیلوتدار SL
سری SL از نظر عملکرد مشابه مدل SV است، اما علاوه بر پورت پیلوت X، به پورت تخلیه خارجی Y نیز مجهز شده است. این ویژگی باعث کنترل بهتر فشار و عملکرد پایدارتر شیر در مدارهای سنگین و حساس میشود. به همین دلیل، این نوع در سیستمهایی که دقت کنترل و ایمنی اهمیت بیشتری دارد، کاربرد گستردهای دارند.
کارتریجی (Cartridge)
چک ولوهای کارتریجی برای نصب داخل بلوکهای هیدرولیکی طراحی شدهاند و فضای بسیار کمی اشغال میکنند. این مدلها با کاهش تعداد اتصالات، احتمال نشتی را کم کرده و برای پاورپکها و منیفولدهای یکپارچه گزینهای مناسب هستند.
بلوکی و سرراهی (Manifold & Line Mounted)
رکسروت چک ولوهای خود را در ساختارهای بلوکی و سرراهی نیز تولید میکند. مدلهای بلوکی روی منیفولد نصب میشوند و برای مدارهای فشرده مناسب هستند، در حالی که مدلهای سرراهی مستقیماً در مسیر لوله قرار گرفته و نصب و نگهداری سادهتری دارند. انتخاب هر یک از این دو ساختار به طراحی مدار و شرایط کاری سیستم بستگی دارد.
جدول مشخصات فنی چک ولو هیدرولیک رکسروت
چک ولوهای هیدرولیک رکسروت با توجه به نوع، سری و سایز، مشخصات فنی متفاوتی دارند. جدول زیر، مهمترین پارامترهای فنی خانوادههای پرکاربرد این شیرها بهصورت خلاصه در جدول زیر ارائه شده است.
| مدل | نوع شیر | حداکثر فشار کاری (bar) | حداکثر دبی (L/min) | سایز اسمی (NG) | محدوده دمای سیال (°C) | نوع نصب |
|---|---|---|---|---|---|---|
| Z2S | چک ولو پیلوتدار مدولار | 315 | تا ۶۰ (بسته به سایز) | ۶، ۱۰، ۱۶، ۲۲، ۲۵، ۳۲ | NBR: ۳۰- تا ۸۰+FKM: ۲۰- تا ۸۰+ | مدولار |
| SV | چک ولو پیلوتدار با پیلوت داخلی | 315 | تا ۴۵۰ (بسته به سایز) | ۱۰، ۱۵، ۲۰، ۲۵، ۳۰ | ۳۰- تا ۸۰+ | سرراهی |
| SL | چک ولو پیلوتدار با تخلیه خارجی | 315 | تا ۴۵۰ (بسته به سایز) | ۱۰، ۱۵، ۲۰، ۲۵، ۳۰ | ۳۰- تا ۸۰+ | سرراه |
| Standard | چک ولو استاندارد | 350 | بسته به مدل | متنوع | بسته به نوع آببند | رزوهای، بلوکی یا کارتریجی |
| Cartridge | چک ولو کارتریجی | 350 | بسته به مدل | متنوع | بسته به نوع آببند | کارتریجی |
مزایای چک ولو هیدرولیک رکسروت
چک ولوهای هیدرولیک رکسروت به دلیل طراحی مهندسی، کیفیت ساخت بالا و عملکرد قابل اعتماد، از پرکاربردترین شیرهای یکطرفه در صنایع مختلف به شمار میروند و مزایای متعددی دارند که مهمترین آنها بهصورت زیر است.
- جلوگیری مؤثر از برگشت جریان و حفظ جهت حرکت سیال
- حفظ فشار مدار و جلوگیری از افت فشار ناخواسته
- افزایش ایمنی تجهیزات و جلوگیری از سقوط یا حرکت ناخواسته بار
- عملکرد سریع و دقیق در باز و بسته شدن مسیر جریان
- کاهش شوک هیدرولیکی در مدلهای پیلوتدار بهواسطه باز شدن تدریجی شیر
- آببندی مناسب و کاهش احتمال نشتی داخلی
- تحمل فشارهای کاری بالا و مناسب برای کاربردهای سنگین
- عمر مفید طولانی به دلیل استفاده از متریال باکیفیت و ماشینکاری دقیق
- تنوع بالا در مدل، سایز و نوع نصب برای پاسخگویی به نیازهای مختلف
- نصب، نگهداری و تعویض آسان، بهویژه در مدلهای مدولار و سرراهی
- سازگاری با انواع مدارهای هیدرولیکی صنعتی و پاورپکها
- افزایش پایداری، راندمان و قابلیت اطمینان سیستم هیدرولیک
کاربردهای چک ولو هیدرولیک رکسروت
با توجه به ویژگیهای خاص خود و کیفیت طراحی و ساخت بالا، چک ولو هیدرولیک رکسروت در صنایع گستردهای از ماشینآلات و تجهیزات صنعتی برای جلوگیری از برگشت جریان گرفته تا حفظ فشار و قفل کردن عملگرهای هیدرولیکی مورد استفاده قرار میگیرد.
- پرسهای هیدرولیک
- جکها و سیلندرهای هیدرولیکی
- جرثقیلها، بالابرها و تجهیزات لیفتینگ
- ماشینآلات راهسازی، معدنی و عمرانی
- ماشینآلات تزریق پلاستیک و دایکاست
- خطوط تولید و سیستمهای اتوماسیون صنعتی
- پاورپکها و یونیتهای هیدرولیک
- ماشینابزارهای CNC و تجهیزات فرمدهی فلزات
- تجهیزات صنایع فولاد، سیمان و پتروشیمی
- سیستمهای هیدرولیکی دریایی و بندری
- تجهیزات کشاورزی و ماشینآلات سنگین
- نگهداری بار، جلوگیری از تخلیهی سیلندر یا کنترل ایمن حرکت عملگرها در مدار هیدرولیک
خرید چک ولو هیدرولیک رکسروت؛ کنترل ساده اما دقیق خطوط هیدرولیک
چک ولو هیدرولیک رکسروت از محصولاتی است که با در نظر گرفتن در طراحی مدارهای هیدرولیک، یک برگ برنده محسوب میشود. این شیر علاوه بر جلوگیری از برگشت جریان، در حفظ فشار، تثبیت موقعیت عملگرها و افزایش ایمنی سیستم نیز نقش مؤثری دارد. تنوع بالای محصولات رکسروت، از چک ولوهای استاندارد گرفته تا مدلهای پیلوتدار و مدولار، باعث شده که بتوان برای طیف گستردهای از کاربردهای صنعتی، گزینهای متناسب با نیاز هر سیستم انتخاب کرد.
در انتخاب چک ولو مناسب، توجه به عواملی مانند فشار و دبی کاری، نوع نصب، نیاز یا عدم نیاز به پیلوت، شرایط محیطی و مشخصات فنی هر مدل اهمیت زیادی دارد. استفاده از چک ولوهای اصلی Bosch Rexroth، علاوه بر افزایش قابلیت اطمینان و طول عمر تجهیزات، موجب کاهش هزینههای نگهداری، بهبود عملکرد مدار هیدرولیک و دستیابی به بهرهوری بیشتر در صنایع مختلف خواهد شد. بر همین اساس امکان استعلام قیمت و خرید این نوع چک ولو با گارانتی معتبر در تجهیز صنعت فراهم شده است.
