چک ولو هیدرولیک ویکرز (Vickers Hydraulic Check Valve) نوعی شیر یکطرفه در سیستمهای هیدرولیک است که روغن را تنها در یک جهت از مدار عبور میدهد و از بازگشت آن در جهت مخالف جلوگیری میکند. این شیر با مکانیزم سوپاپ و فنر، بهصورت خودکار و بدون نیاز به فرمان خارجی عمل میکند و نقش مهمی در حفظ فشار، جلوگیری از تخلیه ناخواسته مدار و محافظت از اجزای هیدرولیکی دارد. به دلیل عملکرد سریع، آببندی مناسب و افت فشار پایین، چک ولوهای ویکرز در بسیاری از ماشینآلات صنعتی و سامانههای هیدرولیک به کار گرفته میشوند.
Eaton Vickers که امروزه زیرمجموعهی هیدرولیکی شرکت دانفوس (Danfoss) محسوب میشود، خانوادههای متنوعی از شیرهای یک طرفه را برای شرایط کاری مختلف طراحی و تولید میکند. این محصولات شامل مدلهای خطی، زاویهدار، پیلوتدار و نصب منیفولدی هستند که هر یک متناسب با فشار کاری، دبی، نوع نصب و نیازهای مدار هیدرولیک انتخاب میشوند. کیفیت ساخت بالا، قابلیت اطمینان، طول عمر زیاد و انطباق با استانداردهای صنعتی، چک ولو هیدرولیک ویکرز را به گزینهای شناختهشده برای استفاده در صنایع مختلف تبدیل کرده است.
نقش چک ولو هیدرولیک ویکرز
چک ولو هیدرولیک ویکرز عملکردی ساده اما حیاتی دارد که در حفظ فشار سیستم، افزایش ایمنی تجهیزات و جلوگیری از آسیب دیدن پمپها، عملگرها و سایر اجزای هیدرولیکی اثرگذار است. بازگشت ناخواستهی سیال در بسیاری از مدارها میتواند باعث افت فشار، کاهش دقت عملکرد عملگرها یا حتی ایجاد شوک هیدرولیکی شود؛ به همین دلیل استفاده از چک ولو مناسب، جزو اصول طراحی مدارهای هیدرولیک است.
کیفیت قطعات در محصولات ویکرز، باعث شده که طراحی سوپاپ، فنر و مسیر عبور سیال به گونهای انجام شده است که شیر با کمترین فشار شکست (Cracking Pressure) باز شده و در زمان معکوس شدن جریان، در کوتاهترین زمان ممکن بسته شود. همچنین در مدلهای پیلوتدار، امکان باز کردن کنترلشده شیر از طریق فشار پیلوت وجود دارد که برای قفل کردن سیلندرها، نگهداشتن بار و کنترل دقیق حرکت عملگرها اهمیت ویژهای دارد.
اجزای چک ولو هیدرولیک ویکرز
چک ولو هیدرولیک ویکرز از مجموعهای از قطعات مکانیکی با طراحی دقیق تشکیل شده است که در کنار یکدیگر، عبور سیال را تنها در یک جهت امکانپذیر میکنند. مهمترین اجزای چک ولو هیدرولیک ویکرز عبارتاند از:
بدنه (Body)
بخش اصلی شیر که تمامی قطعات داخلی را در خود جای داده و مسیر عبور روغن را تشکیل میدهد. بدنه معمولاً از فولاد یا چدن با استحکام بالا ساخته میشود تا در برابر فشار، سایش و خوردگی مقاومت مناسبی داشته باشد.
سوپاپ یا پاپت (Poppet)
قطعه متحرکی که با باز و بسته شدن، عبور یا قطع جریان را کنترل میکند. طراحی دقیق سطح آببندی پاپت، نقش مهمی در کاهش نشتی داخلی و افزایش دقت عملکرد شیر دارد.
فنر (Spring)
نیروی لازم برای بسته نگه داشتن سوپاپ را در زمان نبود اختلاف فشار تأمین میکند. میزان سختی فنر، فشار شکست شیر را تعیین میکند و بر سرعت پاسخگویی آن تأثیر مستقیم دارد.
نشیمنگاه (Seat)
سطحی ماشینکاریشده که پاپت روی آن قرار میگیرد و مسیر جریان را کاملاً آببندی میکند. کیفیت ساخت این بخش در جلوگیری از نشتی و افزایش طول عمر شیر اهمیت زیادی دارد.
آببندها (Seals)
مجموعهای از اورینگها و آببندهای مقاوم در برابر فشار و دما که از نشتی روغن به بیرون جلوگیری کرده و عملکرد مطمئن شیر را در شرایط کاری مختلف تضمین میکنند.
پورتهای ورودی و خروجی (Ports)
محل اتصال شیر به مدار هیدرولیک که بسته به مدل، میتوانند بهصورت رزوهای، SAE یا منیفولد طراحی شوند.
مکانیزم پیلوت (در مدلهای پیلوتدار)
این بخش شامل مجرای پیلوت و اجزای کنترلی است که با اعمال فشار فرمان، سوپاپ را برخلاف جهت عادی باز میکند. وجود این مکانیزم امکان آزادسازی کنترلشده جریان و قفل هیدرولیکی بار را فراهم میسازد.
شیوه عملکرد چک ولو هیدرولیک ویکرز
چک ولو هیدرولیک ویکرز با بهرهگیری از اختلاف فشار سیال، بدون نیاز به هرگونه فرمان الکتریکی یا مکانیکی، مسیر جریان را بهصورت خودکار کنترل میکند. روند عملکرد آن بهصورت زیر است:
- ورود روغن به شیر: با روشن شدن پمپ، روغن تحت فشار از سمت ورودی وارد چک ولو میشود و به سطح سوپاپ (پاپت) نیرو وارد میکند.
- غلبه بر نیروی فنر: زمانی که فشار ورودی از مقدار فشار شکست بیشتر شود، نیروی سیال بر نیروی فنر غلبه کرده و سوپاپ از روی نشیمنگاه خود بلند میشود.
- عبور آزادانه جریان: پس از باز شدن سوپاپ، مسیر عبور روغن ایجاد شده و سیال با حداقل افت فشار از داخل شیر عبور میکند تا به سایر بخشهای مدار هیدرولیک برسد.
- کاهش یا قطع فشار ورودی: با کاهش فشار روغن یا خاموش شدن پمپ، نیروی واردشده به سوپاپ کاهش مییابد و فنر، سوپاپ را به سمت نشیمنگاه بازمیگرداند.
- جلوگیری از برگشت جریان: اگر جریان بخواهد در جهت معکوس حرکت کند، فشار برگشتی به همراه نیروی فنر باعث میشود سوپاپ بهطور کامل روی نشیمنگاه قرار گیرد و مسیر عبور روغن مسدود شود. این فرآیند از بازگشت سیال، افت فشار و تخلیه ناخواسته مدار جلوگیری میکند.
- عملکرد در مدلهای پیلوتدار: در شیرهای یک طرفه پیلوتدار ویکرز، علاوه بر عملکرد عادی، با اعمال فشار به پورت پیلوت، نیروی کنترلی بر فنر و فشار پشت سوپاپ غلبه کرده و شیر در جهت معکوس نیز باز میشود. این قابلیت برای آزادسازی کنترلشده روغن، پایین آوردن ایمن بار، نگهداشتن سیلندرها و افزایش دقت کنترل در مدارهای هیدرولیکی مورد استفاده قرار میگیرد.
انواع چک ولو هیدرولیک ویکرز
شیر یک طرفه ویکرز در خانوادههای مختلفی طراحی و تولید میشود تا نیازهای متنوع سیستمهای هیدرولیک از نظر نوع نصب، فشار کاری، دبی و روش کنترل جریان را پوشش دهد. مهمترین انواع این شیر عبارتاند از:
خطی (Inline)
چک ولوهای خطی ویکرز مستقیماً در مسیر لوله نصب میشوند و یکی از رایجترین انواع شیرهای یکطرفه هیدرولیک به شمار میروند. این شیرها با مکانیزم پاپت و فنر، امکان عبور روغن را تنها در یک جهت فراهم کرده و از بازگشت جریان جلوگیری میکنند. خانوادهی DT8P1 (رزوه NPTF) و DS8P1 (رزوه SAE) از شناختهشدهترین مدلهای این گروه هستند و در سایزها و فشارهای شکست مختلف تولید میشوند.

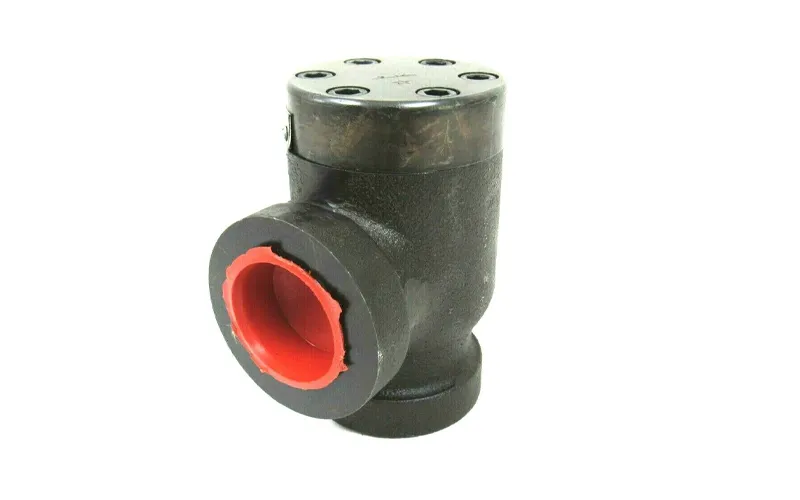

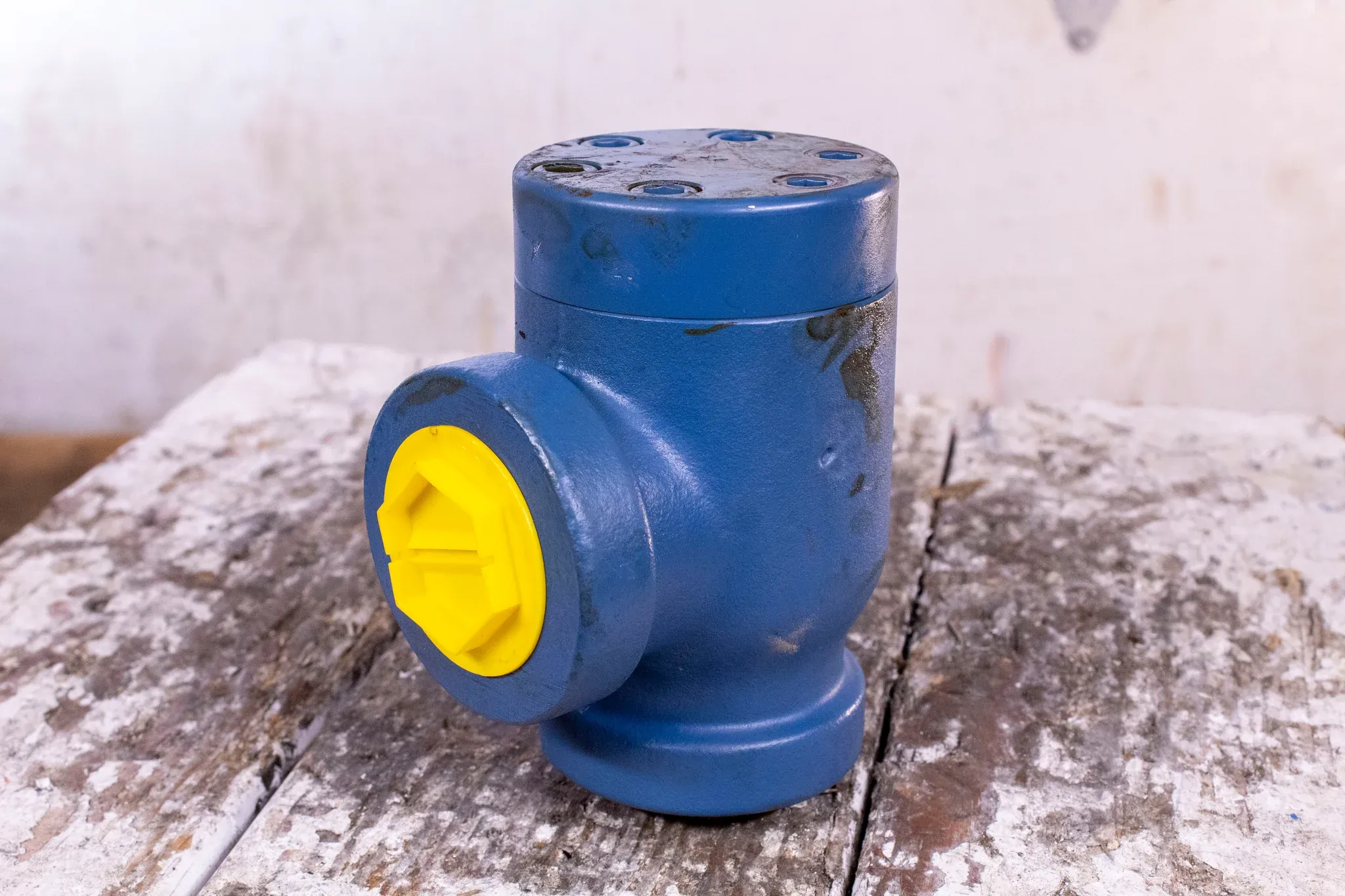

زاویهدار (Right-Angle)
در این نوع شیر، ورودی و خروجی با زاویهی ۹۰ درجه نسبت به یکدیگر قرار دارند و به همین دلیل برای مدارهایی که محدودیت فضا یا تغییر مسیر جریان وجود دارد، گزینهای مناسب محسوب میشوند. سری C2 ویکرز در اندازههای مختلف و با انواع رزوههای NPT و SAE عرضه شده و علاوه بر اشغال فضای کمتر، افت فشار مناسبی نیز در مسیر جریان ایجاد میکند.
پیلوتدار (Pilot Operated)
چک ولوهای پیلوتدار علاوه بر عملکرد معمول یک شیر یکطرفه، امکان باز شدن کنترلشده در جهت معکوس را نیز دارند. در این مدلها با اعمال فشار به پورت پیلوت، سوپاپ باز شده و روغن میتواند برخلاف جهت عادی جریان پیدا کند. این ویژگی باعث شده که سریهای 4CG، 4CS و 4CT ویکرز در مدارهای نگهدارنده بار، قفل هیدرولیکی سیلندرها و تجهیزات بالابر کاربرد گستردهای داشته باشند.

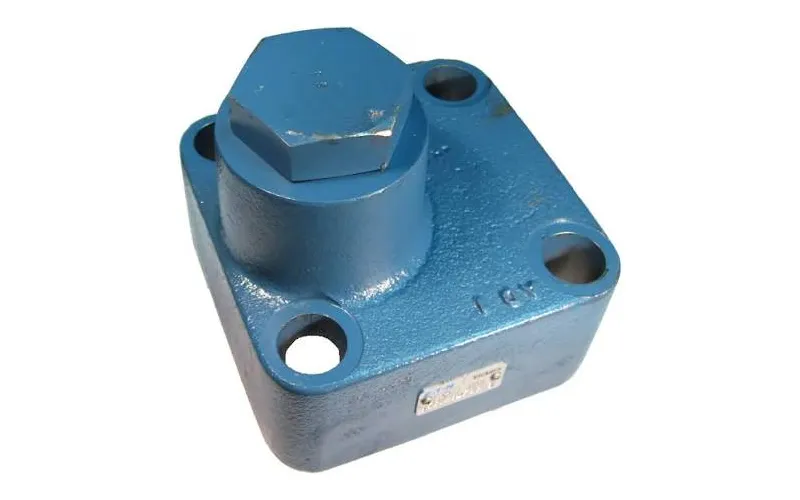

منیفولد مانت (Manifold Mounted)
این دسته از چک ولوها طوری طراحی شدهاند که مستقیماً روی بلوک یا منیفولد هیدرولیک نصب شوند و نیازی به لولهکشی اضافی نداشته باشند. استفاده از این شیرها باعث کاهش تعداد اتصالات، کاهش احتمال نشتی و افزایش یکپارچگی مدار میشود. سری C5G از محصولات شناختهشده ویکرز در این گروه است که در بسیاری از پاورپکها و سیستمهای هیدرولیک صنعتی مورد استفاده قرار میگیرد.
جدول مشخصات فنی چک ولو هیدرولیک ویکرز
چک ولوهای هیدرولیک ویکرز در خانوادههای مختلف، از نظر محدوده فشار، دبی، نوع اتصال و شرایط کاری مشخصات متفاوتی دارند. در جدول زیر مهمترین ویژگیهای فنی این محصولات را بیان شده است.
| نوع چک ولو | سریهای رایج | حداکثر فشار کاری (bar) | محدوده دبی (L/min) | فشار شکست (bar) | سایز نامی | نوع اتصال | محدوده دمای کاری (°C) |
|---|---|---|---|---|---|---|---|
| خطی | DT8P1 / DS8P1 | 210 | ۱۲ تا ۲۰۰ | ۰.۳۵، ۲، ۴.۵ | ¼ تا 1¼ اینچ | NPTF، SAE | ۲۰- تا ۹۰+ |
| زاویهدار | C2 | 210 | ۱۱ تا ۴۰۰ | ۰.۳ تا ۸.۶ | ¼ تا ۲ اینچ | NPT، SAE | ۲۰- تا ۹۰+ |
| پیلوتدار | 4CG / 4CS / 4CT | 210 | ۵۰ تا ۳۰۰ | ۲، ۵، ۱۰ | ⅜ تا 1¼ اینچ | منیفولد، SAE | ۲۰- تا ۹۰+ |
| منیفولد مانت | C5G | 210 | وابسته به سایز شیر | متناسب با مدل | مطابق استاندارد CETOP | نصب روی منیفولد | ۲۰- تا ۹۰+ |
مزایای چک ولو هیدرولیک ویکرز
چک ولوهای هیدرولیک ویکرز، کیفیت ساخت بالا و عملکرد قابل اعتمادی دارد. استفاده از مواد باکیفیت، ماشینکاری دقیق قطعات داخلی و تنوع مدلها، این شیرها را به گزینهای مناسب برای مدارهایی با فشار و دبیهای مختلف تبدیل کرده است. مهمترین مزایای این محصولات عبارتاند از:
- جلوگیری مؤثر از بازگشت جریان روغن در مدار
- آببندی کامل و نداشتن نشتی داخلی
- عملکرد سریع و دقیق در باز و بسته شدن شیر
- افت فشار پایین در مسیر عبور جریان
- تحمل فشارهای کاری بالا
- تنوع مدلها شامل خطی، زاویهدار، پیلوتدار و منیفولد مانت
- نصب آسان و سازگاری با انواع مدارهای هیدرولیک
- طول عمر بالا با داشتن قطعات مقاوم در برابر سایش
- قابلیت اطمینان بالا در شرایط کاری پیوسته و سنگین
- امکان قفل هیدرولیکی بار در مدلهای پیلوتدار
- کاهش احتمال بروز شوک و نوسانات فشار در سیستم
- سهولت تعمیر و نگهداری و دسترسی مناسب به قطعات یدکی
کاربردهای چک ولو هیدرولیک ویکرز
چک ولو هیدرولیک ویکرز در طیف وسیعی از تجهیزات صنعتی و ماشینآلات هیدرولیکی مورد استفاده قرار میگیرد. انتخاب نوع مناسب باید بر اساس فشار، دبی، نحوه نصب و نیاز کنترلی مدار انجام شود. از مهمترین کاربردهای این محصول میتوان به موارد زیر اشاره کرد:
- سیستمهای هیدرولیک ماشینآلات صنعتی
- پرسهای هیدرولیکی
- دستگاههای تزریق پلاستیک
- ماشینآلات راهسازی و معدنی
- تجهیزات کشاورزی هیدرولیکی
- جرثقیلها، بالابرها و لیفتراکها
- مدارهای نگهدارنده بار و قفل هیدرولیکی سیلندرها
- پاورپکها و یونیتهای هیدرولیک
- صنایع فولاد، سیمان و معدن
- خطوط تولید و تجهیزات اتوماسیون صنعتی
- صنایع دریایی و تجهیزات بندری
- نیروگاهها و صنایع نفت، گاز و پتروشیمی
خرید چک ولو هیدرولیک ویکرز؛ کنترل مطمئن عملگرها
چک ولو هیدرولیک ویکرز از قطعات کلیدی مدارهای هیدرولیک است که با کنترل جهت جریان سیال، از بازگشت روغن و افت فشار در سیستم جلوگیری میکند. با بهرهگیری از طراحی دقیق، آببندی مناسب و عملکرد سریع، این شیر نقش مهمی در افزایش پایداری مدار، محافظت از تجهیزات و بهبود راندمان سیستم دارد. تنوع مدلهای آن نیز امکان انتخاب متناسب با شرایط کاری و روشهای نصب را آسان است.
برای انتخاب شیر یکطرفه ویکرز، توجه به عواملی مانند حداکثر فشار کاری، دبی، فشار شکست، نوع اتصال، محدوده دمای کاری و محل نصب اهمیت دارد. خرید مدل مناسب، ضمن افزایش طول عمر شیر و سایر تجهیزات هیدرولیکی، موجب عملکرد مطمئنتر مدار و کاهش هزینههای تعمیر و نگهداری در بلندمدت میشود. به همین دلیل امکان استعلام قیمت و خرید این محصول همراه با مشاورهی تخصصی در تجهیز صنعت فراهم شده است.
