چک ولو پیستونی

تجهیز صنعت فروش  چک ولو پیستونی  با بهترین کیفیت و قیمت



چک ولو  چیست

Check Valve



ولوهای یكطرفه  check valves برای جلوگیری از بازگشت سیال در یك سیستم پایپینگ در نظر گرفته می شوند. این ولوها توسط جریان سیال در لاینها عمل می كنند.فشار سیال عبوری از درون لاین باعث بازشدن ولو گردیده و هرگونه برگشت سیال باعث بسته شدن ولو خواهد شد.





چک ولو



تقسیم بندی شیرهای یکطرفه در پروسه یا چرخه کارخانجات



  • دریچه تابی Swing
  • دریچه لولایی Tilting. Disk
  • پیستونی Piston
  • پروانه‌ای Butterfly





شیر یک طرفه دریچه آویزان (تابی) Swing. Check. Valve



این شیر در موقع کار بدلیل قرار گرفتن دریچه متحرک آویزان در قسمت بالایی و جایگاه بخصوص کاملا! از جلویی جریان عبوری کنار رفته و مانعی جلوی جریان ایجاد نمی‌کند و مادامی که جریان از آن عبور نکند دریچه بسته می‌شود.

تلاطم جریان و افت فشار در آن بسیار جزئی است. این نوع شیر یک‌طرفه معمولاً در خطوطی که شیر قطع و وصل Gate. Valve – گیت ولو وجود دارد نصب می‌گردد. بدلیل اینکه دریچه مسدود کننده توسط یک پین به بدنه متصل و آویزان است و حالت تاب خوردن را در زمان عملکرد می‌یابد. لذا دریچه آویزان – یا تاب خور نام دارد. (Swing. Gate)

این نوع شیر یک‌طرفه جهت خطوطی که زیاد قطع و وصل جریان دارد مفید نیست.



شیر یک‌طرفه با دریچه لولایی Tilting. Disk. Check. Valves



این نوع شیر یک‌طرفه نیز دارای یک دریچه متحرک می‌باشد که توسط پین متصل به بدنه و حالت لولایی دارد.

این نوع شیر یک‌طرفه در خطوط افقی و عمودی می‌تواند نصب شود. بعضی از انواع این نوع شیر بگونه‌ای ساخته می‌شود که بین دو فلنج که به دو سر لوله متصل هستند براحتی و بصورت کشویی نصب و با پیچ و مهره محکم می‌شود.



شیر یکطرفه مسدود کننده (پیستونی) :Lift. Check. Valve’s



این نوع شیر یکطرفه چون مکانیزم قطعه آب بند کننده یا پلاگ آن ظیر پلاگ ولو است لذا اکثراً همراه با پلاگ ولو در سیستم نصب می‌گردد.
جهت سیستم‌هایی که سیال، هوا، گاز، آب، بخار درون خطوط آن‌ها جاری است می‌تواند مورد استفاده قرار گیرد.

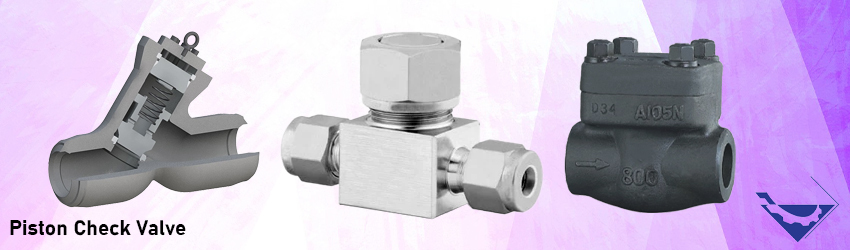

شیر یکطرفه از نوع پیستونی :Piston. Check. Valve



همانگونه که از نام این نوع شیر یکطرفه مشخص است قطعه آب‌بند کننده به شکل پیستون است عملکرد آن مانند شیر یکطرفه
همراه با شیر زاویه‌ای Angle. Valve و گلوب ولو بکار می‌رود جهت سیستم‌های آب، بخار، هوا کاربرد دارد.

مزیت این چک ولو نسبت به نوع قبلی این است که دارای فنر و بعبارتی ضربه گیر است.



شیر یک‌طرفه پروانه‌ای: :Butterfly. Check. Valve’s



شیر یک‌طرفه پروانه‌ای ساختمانی مشابه شیر قطع و وصل پروانه‌ای دارد و جهت قطع و وصل جریان از مکانیزم مشابه شیر پروانه‌ای استفاده می‌کند.
بعلت عکس‌العمل سریع در هنگام باز و بسته شدن و طول کورس کم دریچه‌ها در هنگام عملکرد در بعضی از سیستم‌هایی که دبی زیاد است این نوع شیر یک‌طرفه بی‌همتاست لذا در سیستم‌های تحویه مطبوع (گرما و سرما) کارخانجات و سیستم‌های مختلف بویژه صنعت هواپیمایی کاربرد فروانی دارد.

از دیگر خصوصیات این نوع شیر عملکرد روان و کم سر و صدای آن است ساخت آن در سایزهای مختلف و حتی تا 72 اینچ قطر صورت می‌گیرد.

چون عمل بسته شدن این نوع شیر با طول کورس کم صورت می‌گیرد با ضربات شدید همراه نیست لذا قسمت‌های نشیمنگاه دریچه‌های مسدود کننده را از مواد مختلفی نظیر، بونان، ویتون، تایون، پلی‌یورتان، بوتیل و امثال آن می‌سازند.





شیر یک‌طرفه مسدود کننده (قطع کننده) Stop. Check. Valve’s



شیر یک‌طرفه قطع کننده ترکیبی از شیر بشقابی و شیر بلند شونده است.
Combination of lift. Check. Valve and globe. Valve

دارای یک ساقه و فلکه است که با تحریک فلکه ساقه حرکت نموده و باعث مسدود شدن جریان می‌گردد وقتی ساقه بالا باشد یعنی شیر باز باشد مسیر از یک طرف باز و از طرف دیگر بسته است فقط اجازه عبور جریان از یک سمت را دارد.

توسط فلکه تحریک شیر کاملاً بسته یا قطعه متحرک دیسکی دارای حرکت محدود می‌گردد یا کاملاً باز است.



مزایای شیر یک طرفه
عدم نیاز به اپراتور
امکان تعمیر در خط
قیمت مناسب
گستره کاربرد و قابلیت کار در فشار کم
برای انواع سیال می توان این شیر را به صورت عمودی نیز استفاده کرد.



کاربرد شیر یک طرفه

صنایع نیروگاهی
کشاورزی
فاضلاب
موتورخانه
تصفیه خانه آب
کاربردهای صنعتی
و…





دلائل استفاده از آنها در صنعت و وسائل خانگی به شرح زیر می باشد



الف- در منازل روی ورودی آب را به طرف ساختمان قرار می دهند که در صورت قطع آب مقدار آبی که در وسائل خانگی و داخل لوله ها ذخیره شده به لوله اصلی باز نگردد.



ب- روی لوله ورودی آب گرمکن ها قرار می دهند که بر اثر قطع آب و یاشکستن لوله در داخل ساختمان آب ذخیره شده در مخزن آب گرمکن خالی نشود . زیرا ممکن است کوره به کار ادامه دهد و باعث سوختن آب گرمکن گردد.

ج- در پالایشگاه ها شیر یکطرفه را روی لوله خروجی تلمبه قرار می دهند که پس از انتقال مقدار لازم مواد نفتی ، و بستن تلمبه یا خاموش شدن اضطراری تلمبه مواد ارسال شده نتواند برگردد زیرا در اثر برگشت علاوه بر هدر رفتن انرژی مصرف شده برای ارسال آن ممکن است طرف دریافت کننده مواد را نیز با کمبود فوری مواجه سازد از این مهمتر ممکن است فشار مایع برگشتی که از همان مسیر رفته معکوس شود و در نتیجه تلمبه گریز از مرکز را با سرعت فزاینده بچرخاند و سرعت آنقدر زیاد شود که تلمبه داغ شده از کار بیفتد و حتی منفجرشود .



طرز کار آنها به این صورت می باشد که فشار مایع یا گاز دریچه شیر را بلند می کند و باعث عبور مایع یا گاز می شود تا زمانی که فشار زیر دریچه بیشتر از فشار روی آن باشد شیر باز می ماند و عبور مایع یا گاز ادامه می یابد اگر به هر علتی فشار زیر دریچه کمتر از فشار روی آن شود وزن خود دریچه و فشار موادی که قصد برگشتن دارند باعث بسته شدن شیر و جلوگیری از برگشت مواد می شود .







تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و   چک ولو پیستونی  با بهترین قیمت و کیفیت به فروش می رساند.
