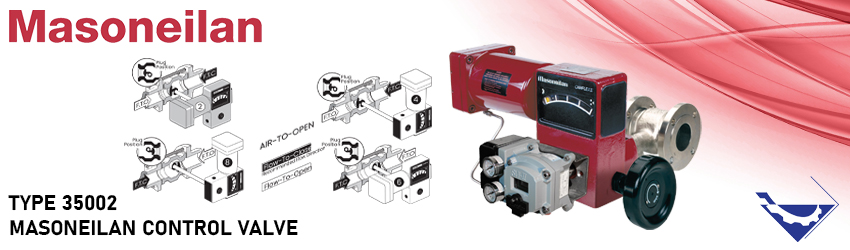

کنترل ولو روتاری ماسونیلان 35002

توضیحات

پلاگ کنترل ولو روتاری ماسونیلان مدل 35002 نوعی کنترل ولو با اکچویتور پنوماتیکی فنر برگشتی میباشد. که کارایی و عملکرد سیستم کنترلی را به طرز شگفت انگیزی افزایش داده و همچنین سادگی و قابلیت اطمینان بالا در دراز مدت در طیف وسیعی از کاربری ها را برخوردار میباشد.



کنترل ولو روتاری ماسونیلان مدل 35002 دارای یک پلاگ میباشد که حرکت دورانی یا روتاری دارد. یعنی بر خلاف کنترل ولو گلوب که پلاگ در آن دارای حرکت خطی میباشد و به استم اکچویتور کوپل شده است.

حرکت خطی اکچویتور دقیقآ باعث حرکت پلاگ در بدنه شیر میشود. در این مدل پلاگ کنترل ولو توسط یک مکانیزم خاص بعد از حرکت استم در اکچویتور یک حرکت دورانی پیدا کرده. و به این روش مسیر حرکت سیال کنترل و تنظیم میشود.



این کنترل ولو با پوزیشنر ماسونیلان مدل 4700 بسیار سازگار بوده. و معمولا برای عملکرد دقیق شیر و کنترل موقعیت پلاگ کنترل ولو از یک ای توپی پوزیشنر مسونیلان استفاده میگردد.



کنترل ولو روتاری ماسونیلان 35002



شرکت ماسونیلان یکی از تولید کنندگان انواع شیر آلات کنترلی و تجهیزات مانند انواع رگولاتور، پوزیشنر و … میباشد. یکی از محصولات خاص شرکت ماسونیلان، شیر کنترلی روتاری مدل camfelx II 35002 میباشد که در ادامه به معرفی و تشریح این محصول میپردازیم:



مشخصات فنی کنترل ولو روتاری ماسونیلان مدل 35002

این شیر در انواع جنس های کربن استیل، استنلس استیل و هستلوی و در انواع کانکشن های فلنجی و رزوه ای  و بدون فلنج یا ویفری تولید میشود. مدل ویفری ( (flangelessاین کنترل ولو دارای ریتینگ فشار ASME CL.600 میباشد. در مدل های فلنجی از سایز 1”(DN25) تا 12”(DN300) با کلاس فشاری CL.150  و CL.300 و سایز های “1  تا “8  تا کلاس فشاری CL.600 تولید میشود.

متریال تریم در شیر کنترلی ماسونیلان مدل 35002 هستلوی یا استیل تقویت و سخت کاری (Stellited) میباشد.



هر دو جهت حرکتی سیال (flow to open/flow to close) داخل بدنه این شیر موجود میباشد. همچنین طراحی داخلی بدنه این شیر، باعث جریان مستقیم و از وسط سیال داخل بدنه (Straight through flow pattern) میشود که این امر باعث ایجاد بیشترین ظرفیت ها و کمترین افت فشار در شیر کنترلی ماسونیلان مدل 35002 میشود.



طراحی منحصر بفرد غیر هم مرکز در پلاگ دورانی این شیر (Self-aligning eccentric rotating plug) باعث ایجاد کمترین میزان نشتی (Tight shutoff) در شیرو کاهش ایجاد نیروهای دینامیکی به پلاگ و بدنه شیر میگردد. این عوامل یکی از بارز ترین مزیت ها و ویژگی های شیر کنترلی ماسونیلان مدل 35002 محسوب میشوند. همچنین انواع سیت metal-seat و soft-seat برای این شیر کنترلی در دسترس میباشد.



ویژگی های کنترل ولو روتاری ماسونیلان 35002

  • بانت (Bonnet) کنترل ولو روتاری ماسونیلان در بعضی مدل ها قابل تعویض میباشد. همچنین بانت های گسترش یافته و کشیده کنترل جریان در سرویس های دما بالا از 196- درجه  تا 400 درجه سانتی گراد را در این شیر کنترلی امکان پذیر میکند.
  • طراحی over-size و سه گانه در بیرینگ های این شیر کنترلی، باعث هدایت استثنایی و کم نقص استم شیر میشود.
  • کنترل ولو ماسونیلان مدل 35002 در حالت های عمودی و افقی نسبت به خط لوله نصب و راه اندازی میشوند. که هریک با توجه نوع fail در شیر انتخاب میگردند.(air to close/air to open) . لازم به ذکر است از عملگرهای دستی یا manual نیز در کنار اکچویتور پنوماتیک اتوماتیک این شیر کنترلی نیز میتوان بهره برد.
  •
