گیج اختلاف فشار

توضیحات

گیج اختلاف فشار (Differential Pressure Gauges) دی پی گیج ، یکی از تجهیزات پرکاربرد و رایج ابزار دقیق به شمار می رود که جهت اندازه گیری اختلاف فشار بین دو نقطه از فرآیند و نمایش محلی آن مورد استفاده قرار می گیرد. دارای دو پورت ورودی می باشند که از این طریق به دو نقطه از سیستم پایپینگ مانند دو مخزن متصل می شوند. در واقع از گیج های اختلاف فشار جهت نظارت بر آلودگی فیلترها، اندازه گیری سطح در مخازن بسته، اندازه گیری فشار بیش از حد در اتاق های تمیز، اندازه گیری جریان سیالات گازی و مایع و برای کنترل سیستم های پایپینگ استفاده می شود.

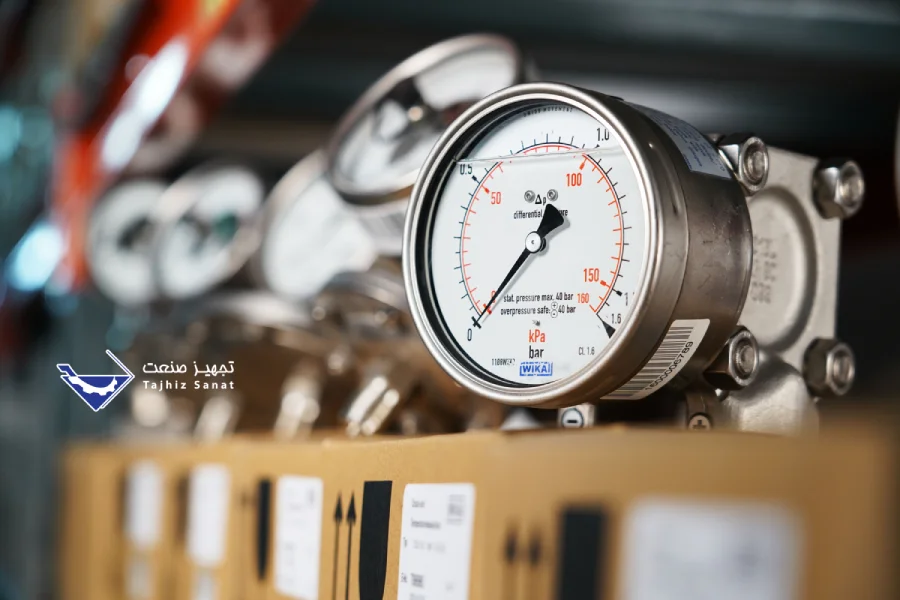

گیج اختلاف فشار

گیج اختلاف فشار یک ابزار ضروری برای بسیاری از کاربردهای صنعتی است که فشار تفاضلی بین دو نقطه را مستقیما نمایش می دهد. این دو نقطه می‌ توانند در دو نقطه مختلف از یک سیستم یا در دو بخش مجزا از یک تجهیز باشند. به عنوان مثال در یک سیستم لوله‌ کشی، یک گیج اختلاف فشار می‌ تواند اختلاف فشار بین ورودی و خروجی یک پمپ را اندازه‌ گیری کند.

بنابراین گیج اختلاف فشار یک تجهیز بسیار مهم و حیاتی در بسیاری از صنایع است که برای کنترل و نظارت دقیق بر فشار، جریان و سطح سیالات استفاده می‌ شود. همچنین با استفاده از این ابزار، امکان کاهش خطاها و بهبود کارایی سیستم‌ های صنعتی فراهم می‌ شود.

دی پی گیج در طیف گسترده ای از صنایع فرآیندی مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی، شیمیایی، داروسازی و غیره به کار می رود. در ادامه به بررسی عملکرد گیج اختلاف فشار، معرفی انواع آن از برندهای مطرح دنیا و بسیاری موارد دیگر می پردازیم.

گیج اختلاف فشار چیست؟

گیج‌ های اختلاف فشار یا گیج های فشار تفاضلی تجهیزاتی هستند که تفاوت فشار بین دو نقطه در یک سیستم را اندازه‌ گیری می‌ کنند. این گیج های فشار دارای یک المنت اندازه گیری یا حسگر فشار (بوردن تیوب، کپسولی، دیافراگمی و غیره) می باشند که فشار تفاضلی را اندازه‌ گیری و توسط صفحه نمایش به اپراتور نشان می دهند.

اجزای اصلی یک گیج اختلاف فشار شامل یک حسگر یا المنت اندازه گیری و سطح نمایش می شود. صفحه نمایشگر گیج های اختلاف فشار به دو صورت آنالوگ (عقربه ای) و دیجیتال طراحی می شوند.

 در گیج‌ های اختلاف فشار عقربه ای میزان اختلاف فشار بین دو پورت به وسیله عقربه ای روی صفحه نمایشگر نشان داده می شود. اما در گیج‌ های دیجیتال، از سنسورهای الکترونیکی استفاده می‌ شود تا حرکت عنصر حسگر را به یک سیگنال الکتریکی تبدیل کرده و به صورت عددی روی یک صفحه نمایش دیجیتال نمایش دهد.

در واقع گیج‌ اختلاف فشار به اپراتور کمک می‌ کند تا عملکرد صحیح سیستم را تضمین و مشکلات پیش‌ آمده را تشخیص دهد. همچنین با نظارت بر اختلاف فشار در فیلترها، پمپ‌ ها، شیرها و سایر اجزا عملکرد بهینه فرآیند را حفظ می کند.

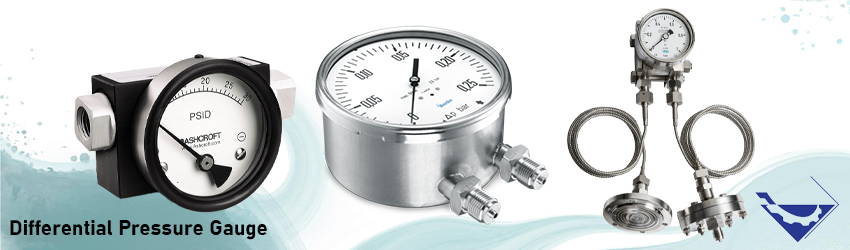

انواع گیج اختلاف فشار مطرح در بازار

گیج های اختلاف فشار در انواع مختلفی بر اساس المنت اندازه گیری (بوردن، کپسولی، دیافراگمی و غیره)، سایز صفحه نمایش، محدوده اندازه گیری اختلاف فشار، نوع نصب، نوع و سایز اتصالات، متریال بدنه و قسمت در تماس با سیال (Wetted part)، قابلیت تزریق روغن، خروجی کنتاکت و غیره تولید می شوند.

برخی از انواع پر کاربرد گیج اختلاف فشار از برندهای ویکا، نوافیما، اشکرافت و پکنز به شرح زیر است:

  1. گیج اختلاف فشار ویکا مدل DPG40
  2. ویکا مدل های 732.14 و 762.14
  3. ویکا مدل های 700.01 و 700.02
  4. نوافیما مدل MD15
  5. اشکرافت مدل 5530
  6. پکنز مدل Natural Gas Differential Gauge

گیج اختلاف فشار ویکا مدل DPG40

گیج های اختلاف فشار DPG40 از سری محصولات DELTA-line برای نظارت بر فشارهای تفاضلی پایین در مواقعی که نیازهای بالایی از نظر اضافه بار و فشار استاتیک وجود دارد به کار می روند. وظیفه اصلی گیج های اختلاف فشار ویکا نظارت بر فیلترها، کمپرسورها و پمپ ها است.

گیج DPG40 جهت سنجش فشار با المنت دیافراگمی در طیف وسیعی از صنایع مختلف نظیر کشتی سازی، گرمایش، تهویه مطبوع، آب و فاضلاب، ماشین سازی و غیره مورد استفاده قرار می گیرند.

اغلب در این کاربردها در کنار نشان دادن فشار تفاضلی، فشار کاری نیز در صفحه نمایش گیج نشان داده می شود. این ویژگی باعث صرفه جویی در اندازه گیری و آب بندی اضافی می شود. همچنین هزینه اضافی برای لوله کشی و نصب را کاهش می دهد.

متریال  DPG40 با توجه به نیاز و کاربردهای مختلف از آلومینیوم یا فولاد ضد زنگ ساخته می شود. برای افزایش مقاومت گیج جهت اندازه گیری فشار سیالات گازی از متریال استنلس استیل (فولاد ضد زنگ) استفاده می شود.

گیج اختلاف فشار ویکا مدل DPG40

این محصول با توجه به محدوده فشار از 0 تا 160 میلی بار برای کاربردهایی با فشارهای تفاضلی پایین به کار می روند. یکی دیگر از ویژگی های کلیدی این تجهیزات دقت بالا تا 1.6٪ است که برای اکثر کاربردها مهم و حائز اهمیت می باشد.

مشخصات فنی گیج اختلاف فشار DPG40

گیج های اختلاف فشار DPG40 مطابق با استانداردهای EN 837 و DIN EN ISO 8434-1 تولید می شوند. در ادامه مشخصات فنی این مدل بیان شده است:

  • سایز صفحه نمایش: 100 میلی متر
  • نسانگر فشار کاری: 22 میلی متر
  • المنت اندازه گیری اختلاف فشار: دیافراگمی
  • المنت اندازه گیری فشار کاری: بوردن تیوب
  • متریال قاب: استنلس استیل، آلومینیوم
  • متریال دیافراگم و آب بندی: NBR/ FPM/FKM
  • متریال بوردن تیوب: آلیاژ مس
  • نشتی محفظه اندازه گیری: هلیوم تست شده، نرخ نشت: < 5∙10-3 mbar l/s
  • دقت اندازه گیری اختلاف فشار: 2.5/ 1.6
  • دقت فشار کاری: 4
  • واحدهای اندازه گیری اختلاف فشار: bar / psi / mbar / kg /cm²/ MPa / kPa
  • محدوده اندازه گیری اختلاف فشار: 0 تا 1000 میلی بار و 0 تا 10 بار و 0 تا 60 psi و 0 تا 10  kg/cm2 و 0 تا 1 MPa و 12.5- تا 12.5+ kP
  • محدوده فشار کاری: 0تا 10/ 0تا 16/ 0 تا 25 بار
  • نوع و سایز اتصال: رزوه ای 2 تا x G ¼ / فشاری 2 تا compression fitting
  • حفاظت از نفوذ گرد و غبار: IP65
  • ایمنی اضافه بار: حداکثر 25 بار
  • دمای سیال: 10- تا 90+ درجه سانتی گراد [14 تا 194 درجه فارنهایت]
  • دمای محیط: 10- تا 70+ درجه سانتیگراد [14 تا 150 درجه فارنهایت] برای تجهیزات بدون Ex و 10- تا 60+ درجه سانتیگراد [14تا 140 درجه فارنهایت] برای تجهیزات با استاندارد Ex (ضد انفجاری)

از گیج اختلاف فشار ویکا مدل DPG40 در کاربردهای مختلفی نظیر بویلرها و مخازن تحت فشار، تصفیه آب آشامیدنی و خنک کننده، ایستگاه های تقویت فشار و پمپاژ، تکنولوژی گرمایش و سیستم های اطفاء حریق استفاده می شود.

گیج های اختلاف فشار ویکا مدل های 732.14 و 762.14

این دو مدل گیج از متریال فولاد ضد زنگ (استنلس استیل) بسیار مقاوم در برابر خوردگی ساخته می شوند. بنابر این با توجه به متریال ساخت با کیفیت بالا و طراحی مقاوم برای کاربرد در صنایع شیمیایی و فرآیندی مناسب می باشند.

Models-732.14-762.14

از این دو مدل گیج اختلاف فشار برای اندازه گیری فشار تفاضلی سیالات مایع و گازی خورنده استفاده می شود. همچنین با توجه به محدوده اندازه گیری فشار 0 تا 60 میلی بار و  0 تا 40 بار [0 تا 0.87 و  0 تا 580 psi] برای کاربرد در طیف گسترده ای از صنایع مورد استفاده قرار می گیرند.

در گیج های فشار مدل 732.14 قسمت در تماس با سیال (wetted parts) از متریال های فولاد ضد زنگ 316L، فولاد ضد زنگ 316L + آلیاژ NiCr (Inconel) و هستلوی C276 ساخته می شود. اما در ساخت گیج های اختلاف فشار مدل 762.14 از متریال های مونل Monel 2.4360 و  مونل هستلوی Monel 2.4360 + Hastelloy C276 استفاده می شود.

مشخصات فنی گیج های اختلاف فشار ویکا 732.14 و 762.14

 این مدل بر اساس استانداردهای EN 837-3 و DIN 16003 طراحی و تولید می شوند. برخی از مشخصات فنی این دو مدل عبارتند از:

  • سایز صفحه: 100 و 160 میلی متر یا 4 و 6 اینچ
  • محدوده اندازه گیری فشار: 0 تا 2500 میلی بار و 0 تا 40 بار و 0 تا 600 psi و 0 تا 4000 kPa و 500- تا 500+ میلی بار و …
  • اتصال: از پایین
  • طراحی قاب: سطح ایمنی S1 مطابق با EN 837-1 و دارای محافظ Blow-out
  • نوع المنت اندازه گیری: 2 تا دیافراگم با مایع منتقل کننده فشار
  • دقت اندازه گیری: 1.6/ 2.5/ 1
  • متریال المنت در 732.14: اگر Span ≤ 0.25 bar [3.63 psi] از جنس استنلس استیل و هستلوی و برای Span > 0.25 bar [3.63 psi] از متریال هستلوی اینکونل و استنلس استیل 316L
  • متریال المنت در 762.14: مونل و هستلوی
  • واحدهای فشار: mbar / bar / psi / kPa / MPa / inH2O / kg/cm2 / oz/cm2 / mmH2O
  • سایز اتصال: رزوه ای 2 تا ½ NPT و 2 تا x G ½
  • درجه حفاظت بدنه: IP54 / IP65/ IP66
  • دمای سیال: 20- تا 100+ درجه سانتی گراد [4- تا 212 درجه فارنهایت]/  حداکثر 200 درجه سانتیگراد [392 درجه فارنهایت]
  • دمای محیط: 20- تا 60 درجه سانتی گراد [4- تا 140 درجه فارنهایت]

این مدل از گیج ویکا جهت نظارت و کنترل پمپ ها، مانیتورینگ فیلترها، اندازه گیری سطح در مخازن بسته به کار می روند. همچنین برای سیالات خورنده گازی و مایع که خیلی چسبناک یا متبلور نیستند مناسب می باشند.

گیج های اختلاف فشار ویکا مدل های 700.01 و 700.02

گیج های اختلاف فشار ویکا مدل 700.01 جهت نظارت بر فشارهای تفاضلی حتی برای فشار کاری بالا در سیستم های آماده سازی و تامین گاز و هوا در نظر گرفته شده است.

این محصول نسخه با دیافراگم جداکننده است که برای سیالات مایع و در نتیجه برای سیستم های تصفیه و تامین آب نیز مناسب می باشد. این گیج پیستونی به دلیل طراحی ماژولار و فشرده مزایای ویژه ای را ارائه می دهد.

Models-700.01-700.02

این مدل گیج های فشار تفاضلی  در محل سایت امکان تعویض دارند و کنتاکت‌ های Reed نیز می‌ توانند به‌ صورت محلی نصب و تنظیم شوند. گیج های 700.01 و 700.02 ظرفیت اضافه بار بالایی از هر طرف تا حداکثر فشار کاری دارند. همچنین وزن نسخه های استاندارد مدل 700.01 تقریبا 220 گرم و در مورد گیج 700.02 تقریبا 500 گرم است.

بنابراین گیج 700.01 و 700.02 با طراحی فشرده از متریال مقاوم استنلس استیل و عملکرد بهینه یک روش اقتصادی و قابل اعتماد برای اندازه گیری فشار تفاضلی سیالات می باشند. محدوده اندازه گیری اختلاف فشار در مدل 700.01 از 0 تا 400 mbar و از 0 تا 10 bar در مدل 700.02 از 0 تا 160 میلی بار و از 0 تا 2.5 بار می باشد.

مشخصات فنی گیج های اختلاف فشار 700.01 و 700.02

  • صفحه نمایش: 80 میلی متر
  • دقت مدل 700.01: ± 3 %
  • دقت مدل 700.02: ± 5 %
  • حداکثر فشار کاری (فشار استاتیک) 700.01: 100، 250 و 400 بار
  • حداکثر فشار کاری (فشار استاتیک) 700.02: 50 و 100 بار
  • دمای محیط: 0 تا 60 درجه سانتی گراد
  • دمای سیال: حداکثر 100 درجه سانتیگراد
  • درجه حفاظت بدنه: lP54
  • جنس دیافراگم جدا کننده در 700.02: NBR
  • جنس پیسون و آهنربا در 700.01: استنلس استیل و آهنربا Hard ferrite
  • المنت فشار: فنر از فولاد ضد زنگ (استنلس استیل)
  • اتصال: روزه ای 2 تا x G ¼
  • جنس صفحه نمایش: آلومینیوم

کنتاکت های Reed برای سوئیچینگ توان های بالا (تا 60 وات) همچنین جریان ها و ولتاژهای بسیار کم مناسب می باشند. از کنتاکت های Model 851.3 (2 تا کنتاکت) و Model 851.33 (1 کنتاکت) برای این دو مدل گیج اختلاف فشار استفاده می شود.

شرکت آلمانی ویکا (WIKA) انواع گیج های اختلاف فشار را  با استفاده از المنت های اندازه گیری مختلف (دیافراگمی، المنت کپسولی، لوله بوردون و …) در سایزهای متنوع و متریال گوناگون طراحی و تولید می کند.

WIKA به عنوان یک شرکت بین‌ المللی، دفاتر فروش و نمایندگان زیادی در سراسر جهان دارد و محصولات خود را به بیش از 100 کشور صادر می‌ کند. همچنین شرکت ویکا مطابق با استانداردهای بین‌ المللی مانند ISO 9001 و ISO 14001 است و محصولات خود را با کیفیت بالا و قابل اعتماد تولید می‌ کند.

گیج اختلاف فشار نوافیما مدل MD15

گیج های اختلاف فشار نوافیما مدل MD15 جهت اندازه گیری فشار تفاضلی سیالات مایع و گازی که ویسکوزیته بالایی ندارند و متبلور نمی شوند به کار می روند. در صورت وجود دمای بالا، ویسکوزیته بالا و سیال فرآیندی خورنده میتوان گیج اختلاف فشار را توسط دیافراگم سیل از راه دور نصب نمود.

این مدل گیج با فشار PN 200، سایزهای 4 و 6 اینچ و با دو عدد المنت اندازه گیری دیافراگمی در صنایع شیمیایی، پتروشیمی انرژی نفت و گاز (EPC) به کار می روند.

differential pressure gauge MD15

شرکت ایتالیایی نوافیما Nuova Fima با بیش از 50 سال تجربه انواع تجهیزات اندازه گیری فشار و دما را تولید می کند. همچنین به عنوان یک شرکت پیشرو در زمینه طراحی، تولید و توزیع گیج های اختلاف فشار محصولات خود را در بیش از ۱۰۰ کشور جهان عرضه می کند.

محصولات Nuova Fima به دقت بالا، استحکام بالا و استفاده از تکنولوژی پیشرفته شناخته می شوند. این شرکت تاکید زیادی بر کیفیت و مطابقت با استانداردهای بین المللی دارد و دارای گواهینامه هایی مانند ISO 9001 است.

با توجه به تجربه و تخصص شرکت نوافیما در زمینه گیج های اختلاف فشار، محصولات این شرکت در صنایع مختلف از جمله صنایع نفت و گاز، صنایع شیمیایی، برق، آب و فاضلاب و صنایع غذایی مورد استفاده قرار می گیرند.

مشخصات فنی گیج اختلاف فشار نوافیما مدل MD15

  • دقت اندازه گیری: 1،6 از FSV
  • صفحه نمایش: 100 و 150 میلی متر
  • متریال و جنس: تمام فولاد ضد زنگ
  • المنت اندازه گیری فشار: 2 تا دیافراگم
  • درجه حفاظت بدنه: IP 55 و IP 57
  • جنس اتصال فرآیندی: AISI 316 L، Monel 400، Hastelloy C 276
  • جنس دیافراگم ها: AISI 316 L، DURATHERM، Monel 400، Hastelloy C 276
  • متریال واشر: VITON و PTFE
  • محدوده اندازه گیری: از 0…40 اینچ H2O تا 0…300 psi (از 0…0،1 بار تا 0…25 بار یا واحد معادل دیگر)
  • فشار استاتیک: 300 تا 3000 psi (25تا 200 بار)، بسته به مقیاس اندازه گیری
  • دمای محیط: 32 تا 149 درجه فارنهایت (0 تا 65 درجه سانتی گراد)
  • دمای سیال فرآیندی: 302 درجه فارنهایت (150 درجه سانتیگراد)

گیج اختلاف فشار اشکرافت مدل 5530

Ashcroft 5503 یکی از محصولات معروف و قابل اعتماد برند اشکرافت است که جهت نظارت دقیق بر اختلاف فشار یا فشار تفاضلی در محیط های سخت فرآیندی ایده آل می باشد. این مدل گیج‌ های اشکرافت از جنس فولاد ضد زنگ (استنلس استیل) می‌ توانند به راحتی در فشارهای استاتیکی بسیار بالا کار کنند همچنین قابلیت اطمینان، مقاومت در برابر خوردگی و ایمنی بالایی را فراهم کنند.

این محصول گزینه مناسبی برای نظارت بر اختلاف فشار در کاربردهایی مانند اندازه گیری جریان، سطح مخزن، نظارت بر فیلتر و تشخیص نشت گاز می باشند.

از مزایای اشکرافت 5503 میتوان به فشار استاتیکی بالا با فشار تفاضلی پایین، طراحی مقاوم با دیافراگم دوگانه، ایمنی بالا و کاربرد در محیط های سخت فرآیندی و مطابقت با استاندارد خوردگی NACE اشاره کرد.

Ashcraft5530/ differential pressure gauge

شرکت اشکرافت Ashcroft یکی از تولیدکنندگان اصلی تجهیزات اندازه گیری فشار و دما برای کاربردهای فرآیندی و صنعتی/OEM در سراسر جهان است. تجربه گسترده شرکت اشکرافت در صنعت راه حل هایی را ارائه می دهد که به طور کامل انواع نیازهای فرآیندی و کاربردهای حیاتی مشتریان را برآورده می کند همچنین عملکرد دقیق و ایمن فرآیند را تضمین می کند.

مشخصات فنی گیج اختلاف فشار اشکرافت مدل 5530

  • دقت اندازه گیری: ± 1.6٪  (STD)، ± 0.5٪ سطح بالا (OPT.)
  • سایز صفحه نمایش: 100 و 160 میلی متر / 4 و 6 اینچ
  • محدوده های فشار: 0-16 اینچ H2O تا 600 psid
  • فشار استاتیک: استاندارد 1450 psi و 3525 psi برای محدوده های زیر 6 psi و 5801 psi برای محدوده 8 psi و بیشتر
  • سایز اتصال فرآیندی: ¼ NPT، ½ NPT، G ¼ B، G ½ B و M20x1.5
  • درجه حفاظت بدنه: IP65 و  IP66
  • محل اتصال فرآیندی: از پایین
  • حداکثر دمای فرآیندی: 185 درجه فارنهایت (85 درجه سانتیگراد)
  • متریال قسمت در تماس با سیال (Wetted): فولاد ضد زنگ 316L، اینکونل، مونل و هستلوی

از گیج اختلاف فشار اشکرافت 5530 در پالایشگاه ها، صنایع شیمیایی و پتروشیمی، کنترل فشار آب و فاضلاب، معدن و فلزات، نظارت بر فیلتراسیون، اندازه گیری سطح و جریان استفاده می شود.

گیج اختلاف فشار پکنز مدل Natural Gas Differential Gauge

گیج اختلاف فشار گاز طبیعی پکنز برای اندازه گیری اختلاف بین دو منبع فشار مجزا به کار می رود و برای نظارت بر گرفتگی فیلتر، سرعت جریان و سطح مایعات مناسب می باشد.

Natural Gas Differential Gauge

این مدل گیج های اختلاف فشار از برند معروف پکنز با توجه به متریال قسمت در تماس با سیال  فولاد ضد زنگ 316L برای اندازه گیری فشار مایعات و گازهایی که موجب فرسایش و خوردگی این متریال نمی شوند به کار می روند.

این محصول در طیف گسترده ای از صنایع پتروشیمی، صنایع معدنی، تصفیه و سیستم های هیدرولیک به کار می روند. شرکت پکنز PAKKENS با بیش از 45 سال سابقه یک شرکت پیشرو در طراحی و ساخت انواع تجهیزات اندازه گیری فشار و دما، هیدرولیک، تهویه HVAC و محصولات بهداشتی در جهان است.

مشخصات فنی گیج اختلاف فشار Natural Gas Differential Gauge

  • حداکثر فشار کاری: نباید از مقیاس کل تجاوز کند.
  • کلاس دقت: CL ± % 10
  • دمای محیطی: 20- تا 60 درجه سانتی گراد
  • حد اضافه فشار: PN x 1.25
  • درجه حفاظت بدنه: IP 55
  • محدوده عملیاتی بهینه: بین 0,0  PN و 1,0  PN
  • نوع نصب: با منیفولد
  • نوع کنتاکت: 1NO
  • مقیاس اندازه گیری: میلی بار
  • محدوده مقیاس (PN): 0/6000 – 10000/2000
  • جنس دیافراگم: Viton
  • جنس بدنه: برنج

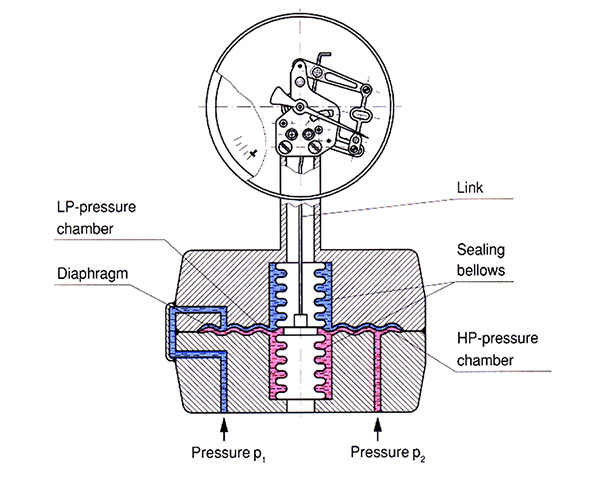

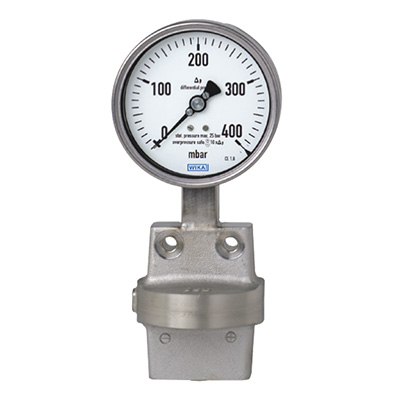

عملکرد گیج فشار تفاضلی

گیج های اختلاف فشار دارای دو پورت ورودی کم فشار و پر فشار هستند که از این طریق مستقیما اختلاف فشار بین دو نقطه را روی صفحه نمایش نشان می دهند.

همچنین گیج های فشار تفاضلی در انواع مختلفی بر اساس المنت اندازه گیری های مختلف دیافراگمی، بیلوز، بوردن تیوب، پیستونی، کپسولی و غیره تولید می شوند.

اگر فشار اندازه گیری شده در دو طرف یکسان باشد و هیچ انحرافی از طریق المنت اندازه گیری فشار به وجود نیاید در این صورت هیچ فشاری توسط گیج اختلاق فشار نشان داده نمی شود. اما به محض اینکه فشارهای دو پورت ورودی متفاوت باشد اختلاف فشار روی صفحه نمایشگر گیج نشان داده می شود.

المنت اندازه‌گیری درون گیج فشار تفاضلی معمولاً یک دیافراگم است که به وسیله فشار تغییر فشار سیال تغییر شکل می دهد. این تغییر در فشار باعث حرکت نشانگر روی صفحه نمایش گیج می‌ شود.

کاربرد گیج اختلاف فشار

نظارت بر اختلاف فشار (p∆) در طیف وسیعی از واحدهای صنعتی و فرآیندی حیاتی است. اغلب، زمانی که یک گیج فشار دیفرانسیل می تواند تفاوت فشار را با یک دستگاه نشان دهد، از دو فشارسنج استاندارد استفاده می شود.

اندازه‌گیری اختلاف فشار در هر جایی که تفاوت‌ های کوچک فشار می‌ تواند تأثیر قابل‌ توجهی داشته باشد ضروری است. به عنوان مثال در نظارت بر افت فشار در فیلترها، صافی‌ها، جداکننده‌ها، شیرها و پمپ‌ها، نمایش سطح مایع در مخازن، تشخیص نشت‌های سیستم و اندازه‌گیری جریان مایع استفاده از گیج اختلاف فشار حائز اهمیت است.

یک گیج فشار تفاضلی تفاوت بین دو نقطه فشار را در یک سیستم فرآیندی اندازه گیری کرده و به صورت بصری نشان می دهد. به عنوان مثال اگر فشار در یک پورت ورودی 200 psi و فشار در پورت دیگر 50 psi باشد، فشار تفاضلی برابر 150 psi است.

1.نظارت بر فیلترها:

یکی از محبوب ترین کاربردهای گیج فشار تفاضلی نظارت بر فیلتراسیون است. هنگامی که کارتریج فیلتر شروع به مسدود شدن با آلاینده ها می کند، فشار بین درگاه های ورودی و خروجی افزایش می یابد و بازده کاهش می یابد.

اما هنگامی که فشار تفاضلی به حد معینی می رسد اپراتور می داند که زمان تعویض فیلتر فرا رسیده است و از آسیب به سیستم جلوگیری می کند. به طور مشابه یک گیج اختلاف فشار می تواند برای تشخیص رسوب در لوله ها و پمپ ها استفاده شود.

2. نظارت بر جریان:

فلومترهای بزرگ، سنگین و گران قیمت اغلب برای اندازه گیری جریان سیالات داخل خط لوله استفاده می شود. اما گیج های اختلاف فشار گزینه ای ارزان تر و ساده تر را ارائه می دهند.

اصل برنولی بیان می کند که برای یک جریان غیر لزج، افزایش سرعت سیال به طور همزمان با کاهش فشار یا کاهش انرژی پتانسیل سیال اتفاق می افتد. یک صفحه اوریفیس، ونتوری یا فلو نازل اغلب برای کاهش قطر داخل لوله استفاده می شود.

سپس میتوان یک گیج فشار تفاضلی نصب کرد که طرف فشار قوی را به قطر بزرگتر و طرف فشار پایین را به قطر کوچکتر متصل می کند، تا اختلاف فشار قبل و بعد از اوریفیس را اندازه گیری کند و سرعت جریان را تعیین کند. این یک راه حل با دقت بالا و هزینه کم را ارائه می دهد.

3.نظارت بر سطح مایعات در مخازن:

در مخازن باز  پورت فشار قوی DP گیج در پایین مخزن قرار می گیرد و سمت کم فشار به اتمسفر تخلیه می شود. سپس گیج DP مقداری را نشان می دهد که ارتفاع مایع در مخزن را بیان می کند. این مقادیر فشار اغلب بر حسب اینچ یا فوت آب یا درصد پر است.

در یک مخزن بسته، فشار اتمسفر گاز در بالای مخزن بالای مایع موجود بر فشار هیدرواستاتیک مایع می افزاید. یک گیج استاندارد که در پایین مخزن نصب شده است، فشار سطح گاز و مایع را به جای فشار ستون آب اندازه گیری می کند. گیج فشار تفاضلی در این کاربرد بسیار موثرتر عمل می کند.

با اتصال سمت high به پایین مخزن و سمت low به بالا، گیج تفاوت فشار گاز را از فشار کل اندازه گیری می کند تا سطح مایع بسیار دقیق تری را نشان دهد.

استفاده از گیج فشار تفاضلی میتواند یک راه حل مقرون به صرفه برای اندازه گیری سطح در مخازن اکسیژن مایع، نیتروژن، آرگون، و محیط های مشابه، و همچنین اندازه گیری اختلاف فشار مخزن و فشار سوراخ پایین در چاه های تولید و تزریق باشد.

4.تشخیص نشتی

تشخیص نشتی در یک سیستم یکی از کاربردهای کمتر شناخته شده برای گیج های فشار تفاضلی است. به سادگی اندازه گیری فشار تفاضلی بین یک مخزن بالقوه نشتی و یک مخزن مرجع می تواند تعیین کند که آیا نشتی وجود دارد یا خیر.

این ویژگی می تواند در زمان صرفه جویی کرده و اندازه گیری دقیق تری را در مقابل انتظار طولانی مدت برای افت فشار در یک فشارسنج استاندارد ارائه دهد.

خرید و فروش گیج اختلاف فشار

گیج اختلاف فشار یکی از انواع تجهیزات اندازه گیری فشار است که برای اندازه‌ گیری اختلاف فشار بین دو نقطه در یک سیستم استفاده می‌ شود.

تجهیز صنعت یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق انواع گیج اختلاف فشار  را با قیمت مناسب و  بهترین کیفیت به فروش می رساند. جهت کسب اطلاعات فنی بیشتر و استعلام قیمت گیج اختلاف فشار با کارشناسان فنی و فروش ما در تماس باشید.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌ توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت گیج اختلاف فشار و خرید گیج اختلاف فشار و فروش گیج اختلاف فشار ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.
